PC817 Optocoupler: funcționalitate și aplicații moderne

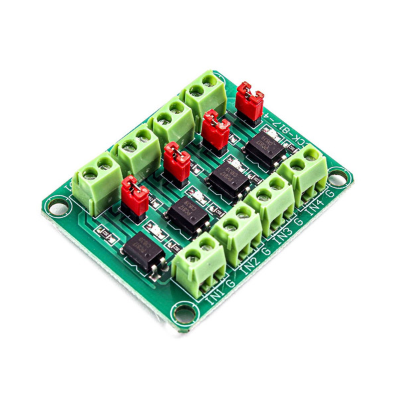

Optocouplerele, la fel ca PC817, sunt componente de bază care permit izolarea electrică între diferite secțiuni de circuit, menținând totodată o comunicare perfectă.Prin utilizarea unui LED intern și a fototransistorului, PC817 transformă semnalele electrice în lumină și înapoi, asigurând că circuitele de intrare și ieșire rămân izolate.Această izolare este în mare parte valoroasă în protejarea componentelor sensibile de tensiuni mari și zgomot electric, ceea ce face ca PC817 să fie o soluție versatilă pentru aplicații, de la automatizarea industrială la electronice casnice.

Catalog

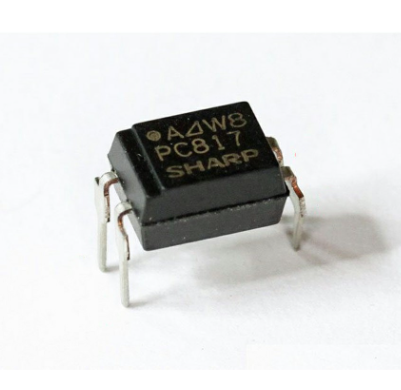

Ce este exact un PC817 OptoCoupler?

PC817 Optocoupler este un dispozitiv delicat, dar robust, conceput pentru a oferi izolare electrică între două circuite separate.Această separare se realizează printr -un mecanism intern ingenios care încorporează atât un LED cu infraroșu, cât și un fototransistor.Aceste componente sunt adăpostite în mod convenabil într-un circuit integrat cu patru pini compact (IC).Când se aplică o tensiune de intrare, LED -ul infraroșu emite lumină, care este ulterior detectată de fototransistor pe capătul de ieșire.Cu capacitatea de a gestiona un curent de ieșire maxim de 50mA și o tensiune de intrare de 30V, PC817 se dovedește extrem de versatil, în special în mediile afectate de zgomot electric substanțial sau de temperaturi extreme.

Optocouplere, cum ar fi PC817, își găsesc locul în numeroase aplicații electronice moderne, inclusiv reglarea sursei de energie, controlul motorului și interfețele de comunicare a datelor.Funcția lor principală este de a proteja sistemele care primesc semnalul de la tensiuni mari, păstrând astfel siguranța și integritatea operațională.În setările încărcate cu un zgomot electric considerabil, cum ar fi sistemele de automatizare industrială sau electronica auto, PC817 se remarcă prin menținerea purității semnalului și reducând interferența.Preferi aceste optocouple în astfel de scenarii datorită competenței lor în păstrarea fidelității semnalului pe fondul potențialelor perturbări.Această metodă elimină pericolul conexiunii electrice directe între secțiunile mari și de joasă tensiune, protejând astfel componentele delicate.

PC817 este proiectat pentru a afișa o fiabilitate constantă atât în ​​instalațiile exterioare, cât și în medii interioare provocatoare.Elementele sale interne sunt construite pentru a suporta astfel de condiții dure, menținând în același timp stabilitatea operațională.Aceste caracteristici poziționează PC817 ca o alegere ideală pentru aplicații industriale aerospațiale, militare și în aer liber, unde durabilitatea și rezistența sunt grave.

PC817 Operația OptoCoupler

PC817 OptoCoupler este o integrare a unui LED cu infraroșu și a unui fototransistor într -un singur pachet.Când se aplică o tensiune de intrare, LED -ul infraroșu emite un fascicul de lumină, care traversează un decalaj pentru a ilumina fototransistorul din partea opusă.Ca răspuns la lumină, acest fototransistor generează un curent, care apoi acționează ca o intrare pentru alte părți ale circuitului.De multe ori puteți găsi confort în a ști că acest mecanism simplu asigură transmiterea de semnal fără probleme.

Izolarea semnalului

O caracteristică remarcabilă a PC817 este rolul său în transferul semnalelor electrice între două circuite care trebuie să rămână izolate.Această izolare devine extrem de valoroasă în scenarii în care controlul nivelului de înaltă tensiune este necesar fără a stabili o legătură directă.Prin menținerea circuitelor de intrare și ieșire separate, OptoCoupler împiedică orice fluctuații sau vârfuri de tensiune să traverseze și ar putea deteriora partea de ieșire sensibilă.În domeniile controalelor motorii, al surselor de alimentare și al sistemelor de automatizare, acest principiu este frecvent utilizat pentru a obține atât siguranță, cât și fiabilitate.

Aplicare în controalele motorii

În sistemele de control al motorului, PC817 OptoCoupler servește ca linchpin.Gestionează acțiunile de comutare în circuitele care conduc motoarele, asigurându-se că semnalele de control rămân izolate electric de secțiuni de mare putere.Această practică este esențială pentru a împiedica zgomotul electric de a încurca semnalele de control, fortificând astfel stabilitatea sistemului.

Utilizare a surselor de alimentare

Optocouplerele PC817 sunt proeminente în circuitele de alimentare cu energie electrică, în special în cadrul buclelor de feedback și control.În sursele de alimentare în mod comutat (SMPS), OptoCoupler transmite starea de ieșire înapoi la controlerul central, menținând astfel siguranța și integritatea dispozitivului.Experiența a arătat că o astfel de izolare este utilizată atât pentru protecție, cât și pentru longevitatea dispozitivului.

Implementarea sistemelor de automatizare

Sistemele de automatizare beneficiază imens de capacitatea PC817 de a transmite semnale peste granițe izolate.Această funcție este esențială în controlerele logice programabile (PLC) și în diverse configurații de automatizare industrială, unde senzorii și actuatoarele trebuie să interacționeze fără interferențe reciproce.Puteți utiliza în mod regulat Optocouplere pentru a proteja circuitele de control delicate, subliniind valoarea izolării în sistemele complexe.

PC817 Utilizare pe termen lung în circuite

Pentru a proteja funcționalitatea pe termen lung a PC817 Optocoupler în circuitele dvs., se dorește să gestionați cu sârguință curentul LED IR și temperatura de funcționare.Considerarea atentă a acestor aspecte poate extinde foarte mult durata de viață și fiabilitatea dispozitivului.

Menținerea curentului LED IR sub 50mA este necesară.Folosiți un rezistor de limitare a curentului pentru a realiza acest lucru.O valoare exactă a rezistenței ar trebui calculată folosind Legea OHM (V = IR), luând în considerare tensiunea de aprovizionare și curentul dorit.Un calcul adecvat împiedică fluxul de curent excesiv, asigurând că LED -ul IR își păstrează funcționalitatea optimă pe durate lungi.Puteți observa adesea că funcționarea LED-ului IR la curenți mai mici de 50 mA, aproximativ 20-30mA poate extinde semnificativ durata de viață a componentei fără a afecta performanța.Această ajustare introduce un tampon de siguranță, reprezentând variații ale condițiilor de circuit și discrepanțe de fabricație.

Operația de încredere a PC817 depinde semnificativ de menținerea unui interval de temperatură optim.Funcționează eficient între -30 ° C și 100 ° C.Depășirea acestor limite poate induce tensiune termică, provocând o defecțiune potențială a dispozitivului.În scenarii practice, menținerea temperaturilor ambientale în acest interval asigură stabilitatea și fiabilitatea Optocoupler.De exemplu, integrarea chiuvetei de căldură sau a mecanismelor de răcire în condiții de temperatură ridicată ajută la gestionarea excesului de căldură și păstrează integritatea PC817, prevenind uzura prematură.Utilizarea practicilor de monitorizare regulate și implementarea Safe-urilor de eșec pentru fluctuațiile de temperatură au arătat rezultate pozitive în diverse aplicații.Prin utilizarea senzorilor de temperatură și a sistemelor de control, condițiile de operare pot fi ajustate dinamic pentru a menține intervalul recomandat, atenuând riscurile asociate cu extremele de temperatură.

Aplicațiile PC817 Optocoupler

Optocoupler PC817 își găsește locul într -o multitudine de aplicații, fiecare valorificându -și capacitatea unică de a oferi izolare electrică și de a atenua interferențele.

Surse de alimentare de comutare

Optocouplerele PC817 sunt de bază pentru comutarea surselor de alimentare, unde izolează circuitele de control de la nivelurile de înaltă tensiune.Această practică îmbunătățește fiabilitatea și siguranța în timpul conversiei puterii.Vă puteți baza pe optocoupleri pentru a atenua vârfurile de tensiune, încurajând durabilitatea și robustetea acestor unități de alimentare cu energie electrică.

Transmisie a semnalului izolat

În setările industriale, zgomotul electric este o provocare constantă pentru transmiterea semnalului.Optocoupler PC817 izolează și protejează circuitele de control sensibile de acest zgomot, menținând claritatea semnalului.Testarea extinsă asigură că comunicarea dispozitivului rămâne fără interferențe, chiar și în cele mai adverse condiții.

Controlul motorului

Motoarele generează tranzitorii de înaltă tensiune care amenință electronice de control.Optocoupler PC817 oferă un tampon, izolând aceste circuite de astfel de efecte nocive.Aplicațiile practice dezvăluie că această izolare reduce semnificativ defecțiunile sistemului, optimizând eficiența și fiabilitatea motorului.

Interfețe de microcontroller

Interfațarea microcontrolerelor cu dispozitive externe necesită o izolare robustă pentru a evita deteriorarea de la discrepanțele de tensiune.Optocoupler PC817 excelează în acest rol.Dezvoltatorii profită de această caracteristică pentru a îmbunătăți longevitatea și funcționalitatea sistemelor de microcontroller, concentrându -se pe o integrare lină și pe gestionarea eficientă a erorilor.

Echipament audio

Pentru aplicații audio, menținerea semnalelor curat, fără interferențe, este necesară pentru o calitate superioară a sunetului.Optocoupler PC817 ajută prin izolarea diferitelor părți ale echipamentelor audio, reducând interferența zgomotului.Puteți utiliza adesea aceste Optocouplere pentru a menține fidelitatea audio, în special în mediile pline de zgomot.

Dispozitive medicale

În dispozitivele medicale, în mare parte cele pentru monitorizarea, siguranța și fiabilitatea pacientului sunt periculoase.Optocoupler PC817 asigură transmiterea semnalului sigur și izolat, prevenind pericolele electrice pentru pacienți.Puteți testa riguros aceste sisteme pentru a îndeplini standardele de siguranță stricte, bazându -vă pe optoupatoare pentru a depăși aceste cerințe.

Comunicare de date

Menținerea integrității datelor în sistemele de comunicare implică gestionarea anomaliilor de interferență electrică și tensiune.Optocoupler PC817 izolează circuitele de comunicare, protejând împotriva acestor probleme.Experții de telecomunicații implementează aceste izolatoare pentru a îmbunătăți rezistența și performanța rețelei.

Sisteme de gestionare a bateriilor

Creșterea energiei regenerabile subliniază necesitatea unor sisteme eficiente de gestionare a bateriilor.În cadrul acestor sisteme, PC817 Optocoupler protejează controalele electronice de la creșterea tensiunii nocive și zgomotul electric.Energia regenerabilă încorporează aceste optoupatoare pentru a îmbunătăți siguranța și eficiența sistemelor de baterii, ajutând la gestionarea durabilă a resurselor energetice.

Diagrama circuitului PC817 IC Optocoupler

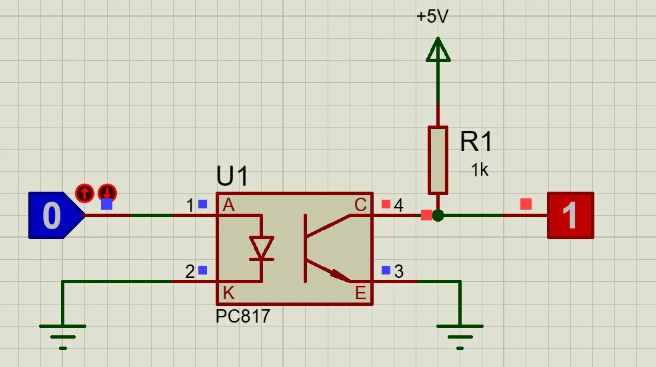

În setările inițiale cu un Optocoupler PC817 IC, un LED este alimentat de o baterie de 9V, moderat de un rezistor de 10k și controlat printr -un comutator.Odată ce LED -ul IR este activat, stimulează fototransistorul în interiorul Optocoupler, inițierea mecanismului de comutare pentru dispozitivele conectate precum releele sau alte componente electronice.Optocouplerele joacă un rol major în segregarea diferitelor secțiuni ale unui circuit.Această separare servește la protejarea părților sensibile de tranzitorii de înaltă tensiune și de zgomot.Puteți sublinia frecvent importanța alegerii componentelor adecvate pentru a asigura durabilitatea circuitului și funcția optimă.De exemplu, utilizarea unui rezistor cu niveluri mai mari de toleranță poate gestiona fluctuațiile actuale, oferind o protecție mai bună LED -urilor împotriva potențialului daune.

Lucrările interioare ale PC817 implică transformarea semnalelor electrice în lumină, care apoi traversează o barieră izolatoare și se transformă din nou în semnale electrice.Această metodă facilitează transmiterea semnalului fără conectivitate electrică directă și acceptă, de asemenea, viteze de comutare rapidă.Contextele utilajelor industriale beneficiază în principal de circuitele optocoupler.Ele izolează în mod eficient circuitele de control de joasă tensiune din echipamentele de înaltă tensiune, promovând operațiuni sigure și stabile.Mai mult decât atât, adăugarea unui rezistor de tracțiune la fototransistor ajută la menținerea nivelurilor de ieșire constante pe fondul diferitelor condiții.

Pentru aplicațiile reale, protejarea LED -ului cu infraroșu în Optocoupler de creșterea actuală este gravă.Adăugarea unui rezistor de limitare a curentului calculat cu atenție, pe baza tensiunii înainte și a curentului dorit, poate atenua astfel de riscuri.De multe ori puteți integra componente suplimentare, cum ar fi condensatoare pentru filtrarea zgomotului sau diode Zener pentru reglarea tensiunii pentru a rafina în continuare performanța circuitului.Managementul termic este, de asemenea, o considerație cheie.Căldura în exces poate afecta optocoupler și componente conexe în timp.Utilizarea chiuvetei de căldură sau asigurarea ventilației adecvate poate atenua aceste probleme termice, ceea ce duce la o dependență de circuit sporită.

Caracteristici ale PC817 Optocoupler

Optocoupler PC817 prezintă o varietate de atribute care își îmbunătățesc utilitatea în aplicații electronice diverse.

•Izolare optică: PC817 folosește un LED cuplat cu un fototransistor pentru a permite transmiterea semnalului fără contact fizic, reducând semnificativ zgomotul electric și atenuând riscul de creștere a tensiunii.

•Dimensiune compactă: Dimensiunile sale mici fac ca PC817 să fie în principal potrivită pentru plăcile de circuit de înaltă densitate, care să răspundă cerințelor proiectelor electronice contemporane, eficiente în spațiu.

•Consum redus de energie: Planificat să funcționeze cu o putere minimă, PC817 este ideal pentru utilizare pe dispozitivele cu baterii, unde conservarea energiei este o prioritate.

•Tensiune de izolare ridicată: Capabil să sprijine o tensiune de izolare ridicată, PC817 excelează în medii de înaltă tensiune, asigurând siguranța și performanța robustă.

•Gama largă de temperatură: PC817 funcționează în mod fiabil pe o gamă largă de temperaturi, de la electronice de consum până la aplicații industriale, care demonstrează versatilitatea acesteia.

•Timp de răspuns rapid: Capacitatea PC817 de a prelucra semnalele rapid o face de neprețuit pentru aplicațiile în care transmiterea rapidă a datelor este o necesitate.

•Versatilitate: Adaptabilitatea sa pentru comutarea, izolarea și schimbarea nivelului permite utilizarea PC817 pe numeroase sisteme electronice, reflectând natura sa multifuncțională.

•Fiabilitate: Demonstrând o durabilitate constantă în diferite setări, PC817 s-a dovedit fiabilă pentru utilizarea pe termen lung în circuitele electronice.

•Spectru larg de aplicații: PC817 găsește utilizarea într -o gamă largă de industrii, de la sisteme de automatizare la electronice de consum, subliniind capacitatea sa de a răspunde cerințelor tehnice diverse.

•Rentabil: Oferind o alternativă favorabilă bugetului la transformatoare și izolatoare mai scumpe, PC817 oferă o soluție practică fără a sacrifica calitatea sau performanța.

Concluzie

Optocoupler PC817 oferă o soluție practică pentru menținerea izolării electrice, asigurând în același timp transmiterea fiabilă a semnalului.Capacitatea sa de a proteja circuitele de riscuri de înaltă tensiune și interferențe de zgomot o face necesară într-o gamă largă de aplicații.Deși nu poate fi potrivit pentru transferul de date de mare viteză, versatilitatea, durabilitatea și rentabilitatea acestuia îi permit să sporească siguranța și eficiența diferitelor sisteme electronice.

Întrebări frecvente [FAQ]

1. Care sunt aplicațiile tipice ale Optocouplerelor PC817?

Optocouplerele PC817 se găsesc într -o gamă largă de setări.În automatizarea industrială, acestea îmbunătățesc imunitatea zgomotului pentru utilaje complexe, asigură izolarea semnalului pentru a proteja circuitele delicate și pentru a facilita comutarea controlată de tensiune pentru gestionarea unor stări operaționale diverse.În telecomunicații, acestea asigură transmisia semnalului clar cristalin, în ciuda oricărui zgomot electric, un factor care menține o comunicare perfectă.Dispozitivele medicale beneficiază de PC817 pentru o izolare în siguranță între echipamentele conectate la pacient și alte circuite, prioritizând siguranța pacientului.În lumea electronicelor auto, aceste optoupatoare sunt în principal pentru izolarea semnalelor de control, stimulând astfel siguranța și fiabilitatea sistemului.În cele din urmă, în electronica de consum, acestea sunt de bază pentru gestionarea energiei electrice și pentru a -ți îmbunătăți receptivitatea interfeței.

2. Care este tensiunea maximă de izolare a unui PC817 Optocoupler?

Tensiunea maximă de izolare a Optocouplerelor PC817 depinde de detaliile modelului specific.De obicei, aceste dispozitive sunt evaluate pentru a suporta tensiuni de izolare de la câteva sute la câteva mii de volți.Această rezistență la condiții de înaltă tensiune este dinamică pentru funcționarea în siguranță în medii de înaltă tensiune, protejând componentele sensibile de la potențialele suporturi electrice.

3. Sunt sensibile la polaritatea PC817 Optocouplere?

Optocouplerele PC817 nu sunt în mod inerent sensibile la polaritate.Cu toate acestea, urmarea configurației corecte PINOUT este o necesitate pentru o funcționare corectă.Asigurarea conexiunii corecte între anodul și catodul părții LED, precum și partea tranzistorului, este necesară pentru a obține o funcționalitate optimă.Aderarea la convențiile de cablare exclude cu sârguință misoperarea și favorizează longevitatea și eficiența sistemelor electronice.

4. Cum afectează integritatea semnalului PC817 Optocoupler?

Menținerea integrității semnalului este o caracteristică cheie a Optocouplerelor PC817, în special în setările cu zgomot electric și fluctuații.Prin furnizarea de izolare galvanică între intrare și ieșire, aceste dispozitive reduc efectiv interferențele, păstrând astfel puritatea semnalului.Acest atribut este necesar pentru sistemele care necesită o precizie și o fiabilitate ridicată, asigurându -se că semnalul transmis rămâne neatins și precis.

5. Ce factori trebuie luați în considerare atunci când selectați un OptoCoupler PC817?

Atunci când alegeți un Optocoupler PC817, mai multe considerente intră în joc tensiunea de izolare de intrare-ieșire care se potrivește cu toleranțele de tensiune la nevoile aplicației.Asigurarea că dispozitivul poate transfera suficient curent pentru cerințele sistemului dvs.Selectarea unui dispozitiv care satisface cerințele de viteză ale sistemului.Asigurarea funcționării fiabile în condiții de mediu variate.
