1N4733a Diodă Zener: funcționare, pinout și fișă tehnică

Acest ghid explorează caracteristicile și utilizările diodei Zener 1N4733A, o componentă în electronica modernă cunoscută pentru reglarea sa fiabilă a tensiunii.Acesta acoperă principiile de lucru ale diodei, cum să o folosești în circuite și rolul său în menținerea tensiunii constante în diverse setări.

Catalog

Prezentare generală a diodei Zener 1N4733A

1N4733A Dioda se remarcă pentru manipularea robustă a puterii și precizia în reglarea tensiunii, cu o evaluare a puterii de 1 watt și o tensiune zener de 5,1V.Această diodă este o bază în inginerie electrică, folosită pe scară largă în circuitele de stabilizare și tăiere a tensiunii.Este apreciat pentru curentul său de scurgere invers scăzut, oferind niveluri constante de tensiune.Aceste calități îl fac extrem de benefic pentru convertoare și circuite de alimentare cu energie electrică, îmbunătățindu -și performanța și dependența operațională.În electronică, capacitatea diodei de a efectua curent atât în ​​direcții înainte, cât și invers îl distinge de diodele tipice.Această funcționalitate ajută la reglarea tensiunii, asigurând o ieșire stabilă chiar și cu niveluri de intrare fluctuante, menținând eficacitatea în timpul scenariilor de defalcare.O astfel de caracteristică este avantajoasă pentru proiectele complexe de circuite care necesită stabilitate.Construcția durabilă, care prezintă o joncțiune PN puternic dopată, încorporată în sticlă de protecție, permite diodei să se ocupe de un spectru de tensiune de la 3,3 până la 91 V. Acest lucru nu numai că își îmbunătățește rezistența, în condițiile diferitelor condiții de mediu, dar asigură și durata de viață prelungităVoltaj.Fiabilitatea diodei este evidentă din construcția sa.Include un design dual de slug care rezistă la coroziune și prezintă terminale ușor de lipit, asigurând conexiuni rezistente în circuite.

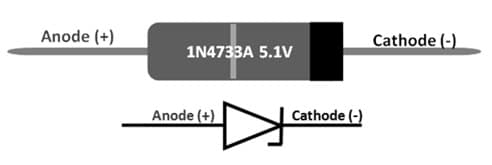

1N4733A Configurare PIN

Nr. Pin	Numele pinului	Descriere
1	Anod	Curentul curge în acest terminal.
2	Catod	Curentul curge din acest terminal.

1N4733a Caracteristici și specificații

Caracteristică/specificații	Detalii
Tensiune nominală Zener (VZ)	5.1 volți
Disiparea puterii (PZ)	1,0 wați
Curentul regulatorului Zener (IZM)	178 mamps
Tip de pachet	DO-41 (prin gaură)
Tensiune nominală	5.1 volți
Toleranţă	± 5%
Interval de temperatură de stocare	-65 ° C până la 175 ° C.
Greutate	0,35 grame
Caracteristici speciale	Fiabilitate ridicată, caracteristici inverse ascuțite.

Cum funcționează 1n4733a?

Dioda Zener 1N4733A este proiectată pentru a regla tensiunea comportându -se diferit de diodele standard în prejudecăți inversă.În prejudecăți înainte, permite curentul să curgă cu o scădere de tensiune mică (în jur de 0,3 până la 0,7 volți), similară cu diodele obișnuite.Cu toate acestea, sub prejudecată inversă, prezintă un comportament unic.Odată ce tensiunea inversă atinge punctul său de defecțiune, aproximativ 5,5 volți, dioda începe să conducă curent.Această defecțiune controlată permite diodei să mențină o tensiune de ieșire stabilă, chiar dacă tensiunea de intrare sau încărcarea circuitului fluctuează.

Această reglementare a tensiunii se realizează prin două procese: defalcarea Zenerului și efectul de avalanșă.La tensiuni mai mici, descompunerea Zener domină, cu un coeficient de temperatură negativă, ceea ce înseamnă că tensiunea de descompunere scade pe măsură ce temperatura crește.La tensiuni mai mari, efectul de avalanșă preia cu un coeficient de temperatură pozitiv, unde tensiunea de defecțiune crește odată cu temperatura.În 1N4733A, aceste două efecte se echilibrează, asigurând performanțe constante într -o serie de temperaturi.Acest lucru face ca dioda să fie o alegere fiabilă pentru circuitele care necesită o reglare constantă a tensiunii, în special în medii cu condiții variabile.

Dezvoltarea unui voltmetru de curent alternativ cu Arduino Uno

Proiectarea unui voltmetru de curent alternativ folosind un Arduino Uno servește ca o intrare antrenantă în lumea aplicațiilor de microcontroller pentru măsurarea tensiunilor de curent alternativ.Acest proiect este îmbogățit cu diverse componente, cum ar fi un rezistor de 330-ohm, un potențiometru de 10k-ohm, o selecție de rezistențe și condensatoare, diode precum 1N4733A Zener și o panou de pâine practică care facilitează asamblarea.Circuitul se ocupă de tensiuni de intrare 110V, 220V, 380V prin utilizarea unui divizor de tensiune, alinându -le confortabil cu gama 5V a lui Arduino.Dioda Zener 1N4733A oferă protecție, protejând circuitul de tensiuni peste 5,1 volți.Afișarea valorilor măsurate se realizează printr -un ecran LCD, care îmbunătățește vizibilitatea și înțelegerea rezultatelor.Programul Arduino însoțitor încorporează în mod inteligent diviziunea tensiunilor de curent alternativ prin √2 pentru a calcula valorile RMS, un aspect atent care reflectă scenariile de zi cu zi în care este deseori necesară atenția.

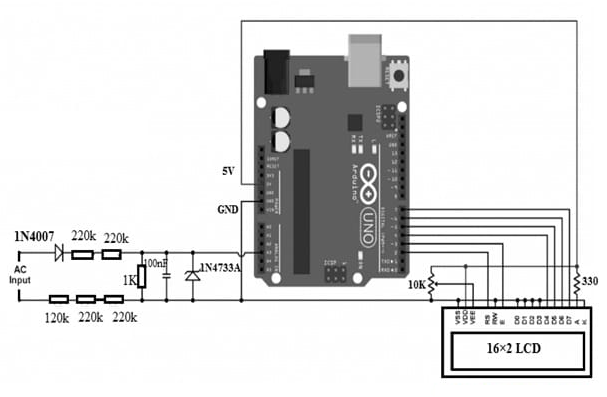

Voltmetru AC cu tablă Arduino

Creșterea programului Arduino

Codul Arduino își asumă un rol dinamic în sistem prin urmărirea persistentă a tensiunii RMS prin evaluarea măsurătorilor de vârf cu jumătate de undă.Utilizând tensiunea de referință internă, codul oferă o interpretare mai mare a tensiunii de undă sinusoidală, facilitând un grad mai mare de precizie.Acest proces demonstrează adeptul programării microcontrolerului în inginerie instrumente de măsurare precise și de încredere pentru domeniul ingineriei electrice.

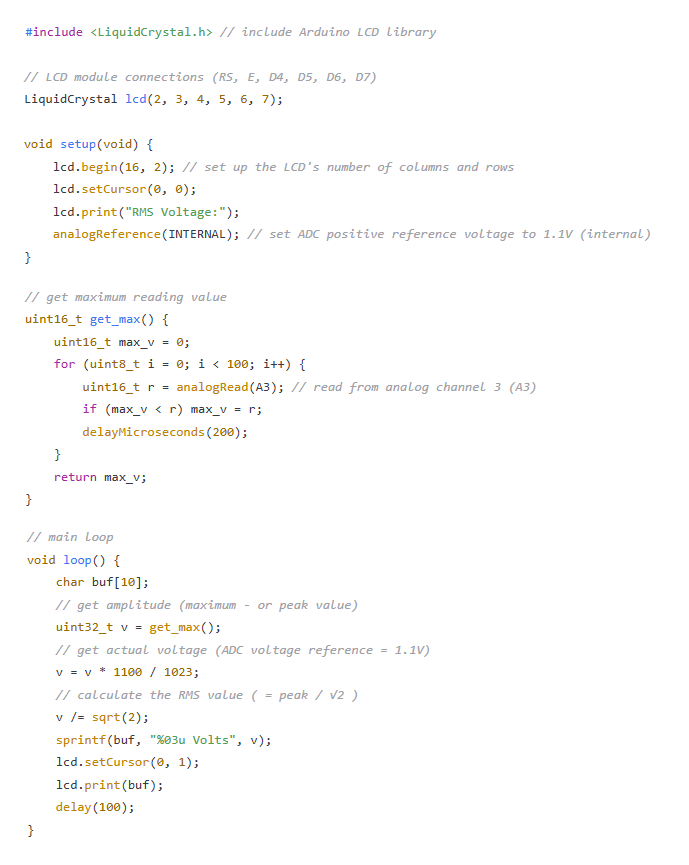

Cod Arduino

Aplicații ale diodei Zener 1N4733A

Funcții de protecție a tensiunii

În aplicațiile de protecție a tensiunii, 1N4733A servește la protejarea componentelor delicate, prinzând în exces de tensiune cu precizie, păstrarea funcționalității circuitului.Această diodă limitează tensiunea maximă cu pricepere, răspunzând adept la condițiile tranzitorii care altfel ar putea duce la eșecuri ale componentelor perturbatoare.

Reglarea tensiunii pentru sisteme compacte

Pentru circuitele mai mici găsite în gadgeturi portabile, 1N4733A asigură o tensiune de ieșire stabilă.Susține în liniște performanța consistentă necesară în mijlocul diferitelor condiții de intrare, demonstrându -și relevanța în scenarii în care tensiunea constantă este o linie de salvare pentru longevitatea dispozitivului și funcția susținută.

Aplicații de tăiere cu formă de undă

Când este asociat în serie cu alte diode, 1N4733A realizează tăierea cu formă de undă, aspect al gestionării distorsiunilor semnalului.Această aplicație deține o valoare deosebită în dispozitivele de comunicare în care păstrarea purității semnalului este o mare preocupare.

Protejarea microcontrolerelor sau a IC -urilor

1N4733A oferă protecție proactivă de tensiune de intrare pentru microcontrolere sau circuite integrate, prevenind condițiile de supra-tensiune care ar putea pune în pericol aceste componente.Oferă un mijloc rentabil pentru a consolida fiabilitatea proiectelor în sistemele electronice sensibile.

Stabilitatea tensiunii în condiții neregulate

Stabilitatea asigurată de 1N4733A se dovedește în circuitele predispuse la tulburări de putere sau interferențe electromagnetice, menținând tensiunea de ieșire constantă și jucând un rol în evitarea scăderii potențiale a performanței.

Limitarea deteriorării circuitului împotriva creșterii tensiunii

Strategiile preventive împotriva creșterii de înaltă tensiune sunt integrale în susținerea bunăstării circuitelor electronice.Integrarea 1N4733A diminuează riscul de vătămare a vârfurilor neașteptate de înaltă tensiune, contribuind la rezistența proiectelor electronice în practică.

Schimbarea tensiunii pentru ieșiri variabile

1N4733A facilitează schimbarea eficientă a tensiunii pentru modificări de ieșire, netezind tranzițiile în diferite etape de ieșire.Această funcție acceptă configurații flexibile ale circuitului în care versatilitatea este avantajoasă.
