74LS32 quad 2-intrare sau poartă: pinout și aplicații

Porțile logice sunt fundamentul electronicelor digitale pentru efectuarea calculelor și operațiunilor.Porțile de bază precum și, sau, și nu, împreună cu cele avansate precum Nand, Xor, nici, și Xnor, sunt folosite pentru a construi circuite digitale.Cipul 74LS32, parte din seria 74xxyy, are patru intrări cu 2 intrări sau porți.Conectează diferite tipuri de circuite, cum ar fi CMOS și TTL, și este esențial în sarcinile de calcul și aritmetică.Acest articol explorează funcțiile, aplicațiile și importanța celor 74LS32 în electronice digitale.

Catalog

Prezentare generală a 74LS32

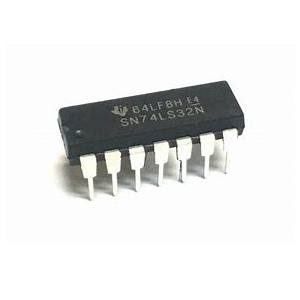

74LS32 este un circuit integrat care include patru porți sau porți distincte, oferind o versatilitate remarcabilă în aplicațiile tehnologice digitale.Ca parte a seriei 74xxyy, pune cu grație circuite CMOS, NMOS și TTL.Rezultatele sale, care respectă standardele TTL, permit interacțiuni lină cu microcontrolere și sisteme similare.Proiectarea inspirată a celor 74LS32 oferă un amestec impresionant de viteză și dependență, caracteristici care îmbunătățesc diverse aplicații.

Integrarea 74LS32 în sisteme digitale evidențiază frecvent compatibilitatea sa impresionantă și eficiența operațională.Ca o componentă din Flip-Flops, exemplifică modul în care 74LS32 contribuie la proiectele de circuit robust.Includerea sa perfectă se datorează funcției sale binare sau operației, logică care acceptă sarcini complicate de calcul.Când sunt situate în arhitecturi expansive, 74LS32 sporește atât simplitatea, cât și funcționalitatea, îmbogățirea potențialului sistemului.

74LS32 Configurare pin

Nr. Pin	Numele pinului	Descrierea pinului
1	1a	Intrarea 1 a Poartei 1
2	1b	Intrarea 2 a Poartei 1
3	1y	Ieșirea porții 1
4	2a	Intrarea 1 a Poartei 2
5	2b	Intrarea 2 a Poartei 2
6	2y	Ieșirea porții 2
7	GND	Pinul măcinat
8	3y	Ieșirea porții 3
9	3b	Intrarea 2 a Poartei 3
10	3A	Intrarea 1 a Poartei 3
11	4y	Ieșirea porții 4
12	4b	Intrarea 2 a Poartei 4
13	4A	Intrarea 1 a Poartei 4
14	VCC	Tensiune de alimentare

74LS32 quad-2-intrare sau descrierea pinului de poartă

Nr. Pin	Numele pinului	Descrierea pinului
1, 4, 9, 12	Sau pinul de intrare a porții (a)	Primul pin de intrare pentru poarta OR
2, 5, 10, 13	Sau pin de intrare a porții (b)	Al doilea pin de intrare pentru poarta OR
3, 6, 8, 11	Sau pin de ieșire a porții (Q)	Pin de ieșire pentru poarta OR
7	Sol	Conectați -vă la pământul circuitului
14	VCC (VDD)	Folosit pentru a alimenta IC (de obicei +5V)

Caracteristici ale 74LS32

• Quad 2-intrări sau porți: Conține patru porți independente cu 2 intrări sau porți pentru operații logice eficiente.

• Gama de tensiune: Funcționează între 5V și 7V, compatibil cu dispozitivele logice TTL pentru integrarea perfectă.

• Performanță de mare viteză: Proiectat pentru operații logice rapide, esențiale pentru circuitele digitale moderne.

• Pachet cu 14 pini: Proiectare compactă și ușor de integrat pentru utilizare în sisteme mai mari.

• Modele standard: Funcționează de la 0 ° C la 70 ° C.

• Modele robuste: Operează de la -55 ° C la 125 ° C, potrivit pentru medii extreme.

• Fiabil și consecvent: Ideal pentru o varietate de aplicații electronice, oferind performanțe de încredere.

Dinamica operațională a 74LS32

74LS32 sau poarta funcționează prin producerea unei ieșiri mari atunci când cel puțin o intrare primește un semnal ridicat.Acest comportament este reprezentat de tabelul său de adevăr, care arată că ambele intrări trebuie să fie scăzute pentru ca ieșirea să fie scăzută.Acest lucru poate fi demonstrat folosind rezistențe și butoane conectate la o sursă de alimentare, oferind o modalitate interactivă de a explora modul în care stările de intrare pot fi controlate dinamic.Figura de mai jos arată tabelul de adevăr pentru 74LS32 quad 2-intrare 2 sau poartă IC, care detaliază modul în care ieșirea X se comportă pentru diferite combinații de intrări A și B.

O	B	X
0	0	0
0	1	1
1	0	1
1	1	1

74LS32 Tabel de adevăr

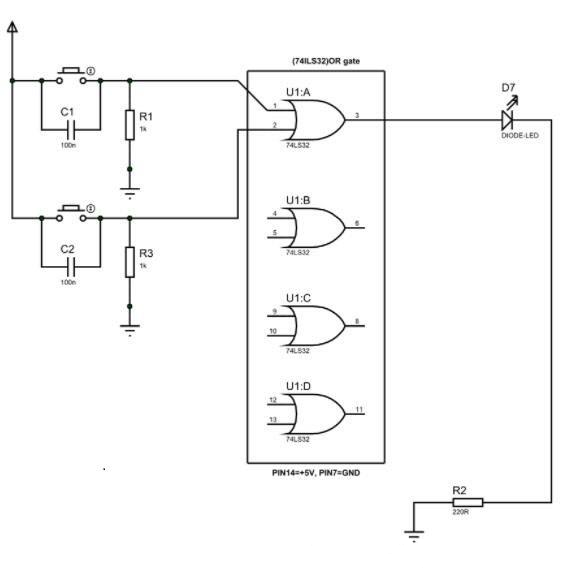

74ls32 sau diagrama schematică a porții

Încorporarea 74LS32 în proiectele de circuit implică adesea combinarea rezistențelor pentru reglarea curentă și butoanele de apăsare momentană pentru un control de intrare variat.Activarea unui buton introduce tensiunea într -o intrare de poartă, iar menținerea a cel puțin o intrare înaltă menține ieșirea ridicată.Această logică simplă acceptă fundamentul sistemelor digitale mai complexe utilizate în aplicațiile de bază de calcul și control.Interacțiunea fizică cu operațiunile cu butoane îmbunătățește înțelegerea modului în care semnalele digitale sunt interfațate în proiectele electronice.

Utilizarea celor 74LS32

Procesul de încorporare a 74LS32 IC într -un circuit implică conectarea acestuia la o sursă de alimentare prin intermediul pinilor VCC și GND, care funcționează la 5V.Acest IC prezintă mai multe sau porți care îndeplinesc funcții logice de bază, oferind o ieșire ridicată atunci când cel puțin o intrare este ridicată.Utilizarea eficientă a acestor porți pune bazele multor sisteme digitale, demonstrând modul în care sau logica poate îndeplini subtil cerințele specifice.Figura de mai jos arată tabelul de adevăr, configurația pinului și diagrama logică internă pentru o poartă cu 2 intrări, demonstrând modul în care ieșirea Q răspunde la diferite combinații de intrări A și B.

O	B	Î
0	0	0
0	1	1
1	0	1
1	1	1

74LS32 Tabel de adevăr

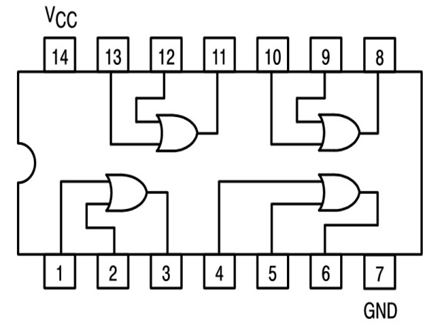

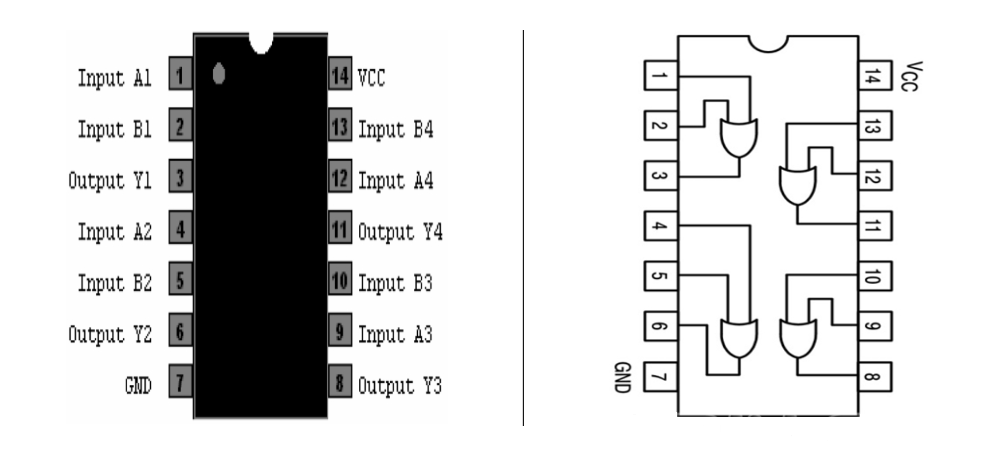

74LS32 Diagrama pinului

Un exemplu de configurare practică implică proiectarea unui circuit simplu folosind 74LS32, completat de rezistențele derulante pentru a se asigura că intrările rămân scăzute atunci când butoanele nu sunt presate.Când un buton este angajat, trece intrarea într -o stare înaltă, pornind un LED atașat la ieșire.Componentele importante pentru un astfel de aranjament cuprind 74LS32 IC, un LED, rezistențe și butoane push.Figura de mai jos prezintă o configurație practică a circuitului folosind un 74LS32 sau GATE IC, care prezintă rezistențe de derulare, butoane push pentru a controla stările de intrare și un LED care se aprinde atunci când intrarea este mare.

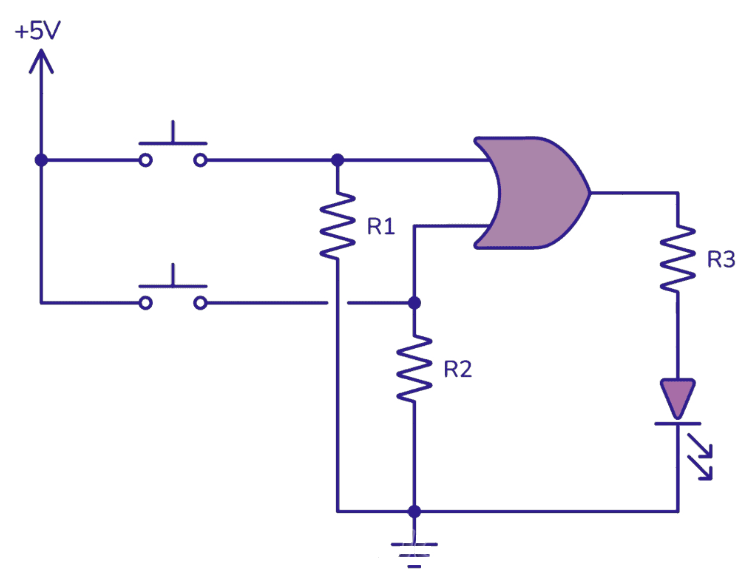

Circuitul 74LS32

Avantajele 74LS32

• Interfețe cu ușurință cu diferite familii logice (de exemplu, TTL și CMOS).

• Suportă medii cu semnale mixte și tranziții netede între tehnologiile mai vechi și cele mai noi.

• Firestabil pentru buget, potrivit pentru proiecte sensibile la costuri.

• Fiabil pe perioade lungi, reducând costurile de întreținere și înlocuire.

• Ideal pentru sisteme vechi și proiecte durabile cu cicluri de viață extinse.

• Simplu de implementat, chiar și pentru începători.

• Încurajează experimentarea și prototiparea rapidă.

• Flexibil pentru utilizare în sisteme complexe, cum ar fi procesarea semnalului, sisteme de control și tehnologii inovatoare.

IC -uri echivalente pentru 74LS32

74HC32, 74HCT32, 74LVC32, 74AC32, 74ALS32, 74f32, 74C32, 74LS00, 74LS08, 74LS02, 74LS04, 74HCT04.

Aplicațiile 74LS32

Elemente în logica digitală

Quad sau poarta din 74LS32 formează un nucleu în construcția circuitelor logice de bază.Își găsește locul în proiectarea de multiplexori și decodificatori și contribuie activ la îmbunătățirea proceselor în sistemele digitale de procesare și rețea a semnalului.

Rolul în circuitele de control și sistemele de calcul

Când sunt încorporate în circuitele de control, 74LS32 acceptă integrarea răspunsurilor automate, adăugând straturi de adaptabilitate și precizie la sisteme.În sistemele informatice, sau poarta ajută la gestionarea instrucțiunilor și la luarea deciziilor logice, ceea ce este bun pentru execuția programului de fluide.Capacitatea sa de a gestiona numeroase semnale deodată își evidențiază importanța în arhitectura computerului.

Influență asupra electronicelor de consum

Atingerea celor 74LS32 se extinde la electronice de consum de zi cu zi, cum ar fi sonerie și gadgeturi de bucătărie, unde joacă un rol în simplificarea timpului de implicare și îmbunătățirea timpului de răspuns al dispozitivului.Aceste porți ajută la gestionarea secvențelor de sarcini care asigură funcționalitatea practică în electronica de utilizare zilnică.Prin utilizarea unor astfel de componente, se pot realiza îmbunătățiri tangibile ale satisfacției și durabilității produsului.O înțelegere solidă a acestor circuit facilitează dezvoltarea unor produse electronice mai prietenoase și mai eficiente.

Model 2D și dimensiune de 74LS32

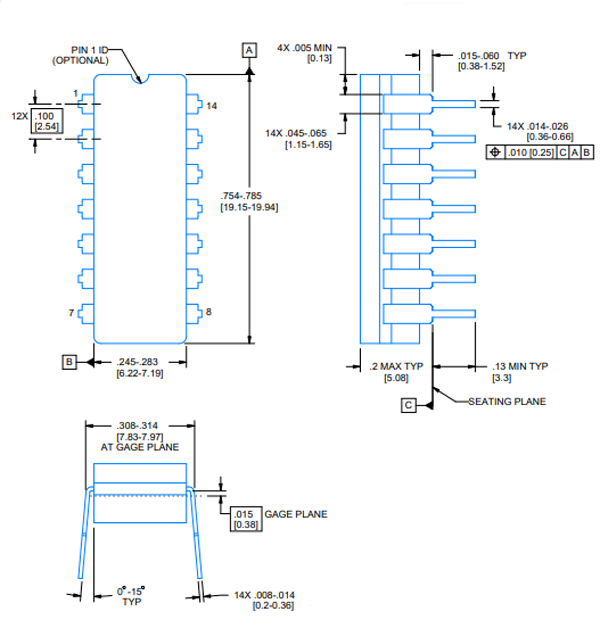

74LS32 2D-model

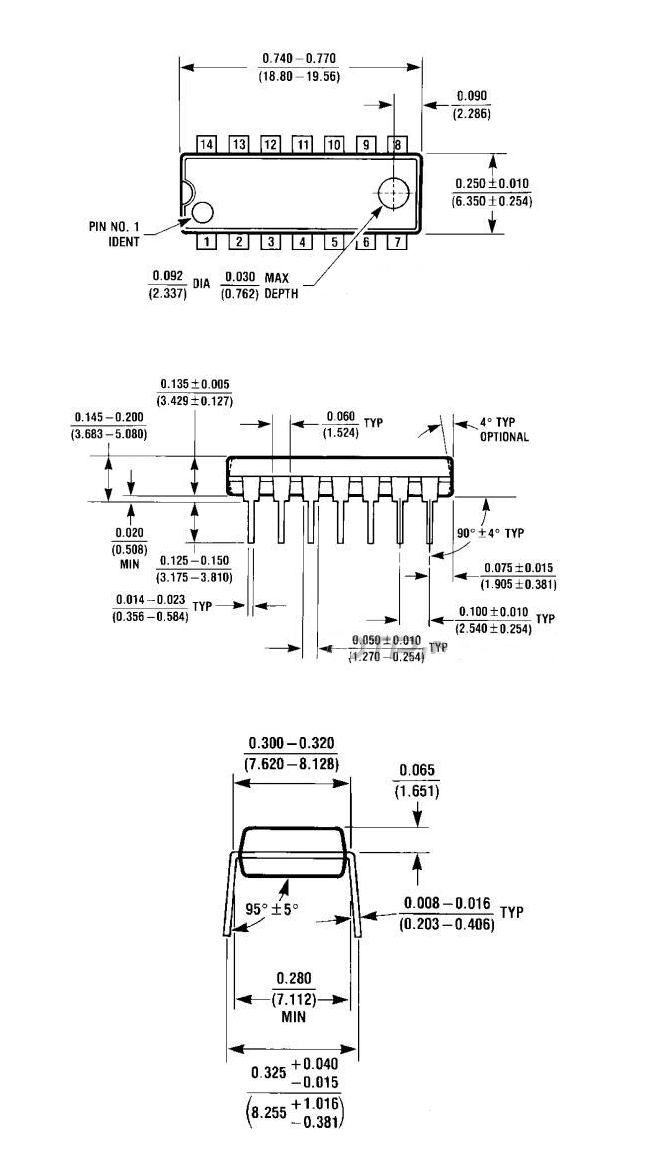

74LS32 Dimensiune

Concluzie

Circuitul integrat 74LS32 este un jucător cheie în lumea electronică digitală.Este livrat cu patru porți cu 2 intrări sau porți, ceea ce îl face un instrument util pentru construirea de tot felul de sisteme digitale, de la gadgeturi simple până la calculatoare avansate.Designul său face ușor conectarea cu diferite tehnologii și funcționează în mod fiabil într -o gamă largă de aplicații.Acest mic cip arată cât de importante sunt porțile logice de bază pentru a conduce tehnologia modernă înainte.
