Un ghid cuprinzător pentru modulul XBEE S2C: PINOUT, Specificații, moduri, conexiune Arduino și utilizări

Modulele XBEE, introduse pentru prima dată în 2005 de Digi International sub marca Maxstream, au revoluționat comunicarea wireless cu respectarea lor la standardul IEEE 802.15.4-2003.Proiectat pentru a sprijini configurații versatile precum rețelele Star și punct la punct, ecosistemul XBEE a evoluat într-o suită robustă de module, adaptoare, gateway-uri și soluții software.Aceste progrese le fac necesare pentru diverse aplicații de comunicare wireless, de la automatizarea industrială la sisteme inteligente activate IoT.În acest articol, ne scufundăm în modulul XBEE S2C - un standout în formația XBEE.Vom explora atributele sale cheie, configurațiile și aplicațiile practice, prezentăm modul în care simplifică configurațiile de comunicare în timp ce va oferi fiabilitate, scalabilitate și eficiență.Indiferent dacă elaborezi rețele complexe de plasă sau integrează sisteme IoT, modulul XBEE S2C deține potențialul de a -ți transforma eforturile de comunicare fără fir.Să -i descoperim capacitățile și cazurile de utilizare practică.

Catalog

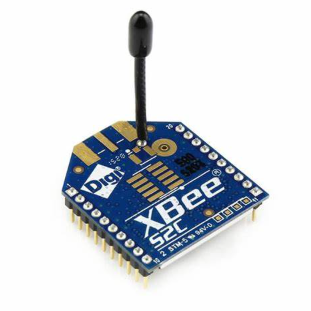

Prezentare generală a modulului XBEE S2C

Modulul XBEE S2C se remarcă ca un instrument extrem de versatil pentru comunicarea RF.Se conectează perfect cu o serie de microcontrolere și transmite eficient date pe banda de frecvență de 2,4 GHz.Modulul este deosebit de adept în construirea de rețele solide și de încredere pentru fluxul de date neîntrerupt, în special atunci când este utilizat cu dispozitive activate în zigbee, ceea ce îl face destul de valoros în setări tehnologice complexe.

Modulul utilizează tehnologia Zigbee pentru a stabili rețele complexe de plasă.Acest lucru permite dispozitivelor să se angajeze în comunicare pe distanțe lungi și să navigheze în jurul barierelor fizice.Protocolul lui Zigbee este cunoscut pentru adaptabilitatea, scalabilitatea și canalele sigure, ceea ce îl face extrem de potrivit pentru mediile industriale, unde se dorește schimbul de date consistent și la timp.De exemplu, integrarea acestor module în rețelele inteligente poate îmbunătăți sistemele de gestionare a energiei, asigurând transmiterea datelor exacte în rețele largi.

Unul dintre cele mai atractive aspecte ale XBEE S2C este ușurința sa de utilizare.Integrarea acesteia cu microcontrolere este necomplicată, permițând implementarea rapidă într -o varietate de aplicații.Software-ul X-CTU al Digi International este esențial în îmbunătățirea capacităților modulului.Cu acest instrument, utilizatorii pot configura, testa și actualiza cu ușurință firmware -ul, asigurându -se că modulele sunt echipate cu cele mai recente îmbunătățiri și măsuri de securitate.Pentru tehnicieni, rularea simulărilor în cadrul software -ului poate fi un pas prudent pentru a confirma că configurațiile se aliniază cerințelor operaționale particulare înainte de a le implementa în domeniu.

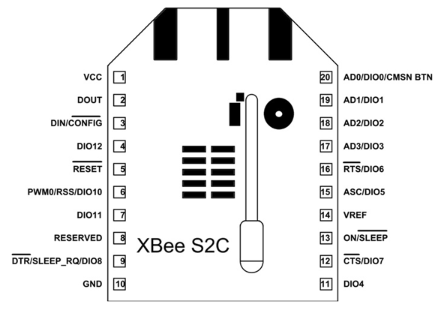

Configurare PIN

Numărul PIN	Numele pinului	Descriere
Pin1	VCC	Acest pin este utilizat pentru a furniza puterea de intrare dispozitivului.
Pin2	DOUT/DIO13	Funcționează ca o ieșire în serie UART și acționează, de asemenea, ca GPIO ac.
Pin3	Din/config/dio14	Acționează ca o intrare în serie de date pentru UART și ca un pin GPIO.
Pin4	DIO12/SPI_MISO	PIN de ieșire a datelor pentru comunicarea SPI, de asemenea utilizabilă pentru Funcții GPIO.
Pin5	Resetează	Ajută la resetarea dispozitivului printr -un semnal extern.
Pin6	RSS/PWM0/DIO10	Utilizat pentru GPIO și PWM și indică rezistența semnalului în Comunicare în serie UART.
Pin7	PWM1/DIO11	Funcționează ca GPIO și PWM.
Pin8	REZERVAT	Fără conexiune sau nu conectați PIN.
Pin9	DTR/Sleep_RQ/DIO8	Controlează linia de somn a modulului XBEE S2C și funcționează, de asemenea, ca funcție GPIO.
PIN10	GND	Pinul măcinat.
Pin11	DIO4/SPI_MOSI	Funcționează ca un pin GPIO și ajută la comunicarea SPI pentru Introducerea datelor XBEE.
Pin12	CTS/DIO7	Acționează ca un indicator de control al fluxului RS232 și este de asemenea util pentru funcțiile GPIO.
Pin13	On_sleep/dio9	Ajută la verificarea stării XBEE și este funcțional pentru Funcții GPIO.
Pin14	Vref	Interfață ADC directă în referință de tensiune analogică.
Pin15	ASC/DIO5	Achiziționează semne de modul de repaus și modul de diagnostic, de asemenea Lucrează pentru pinii GPIO.
Pin16	RTS/DIO6	Indică fluxul de curent în comunicarea RS232 și Funcționează ca un pin GPIO.
Pin17	AD3/DIO3/SPI_SSEL	Pinul de selectare a sclavilor pentru comunicarea SPI, funcționează, de asemenea, ca Intrare analogică a datelor și GPIO.
Pin18	AD2/DIO2/SPI_CLK	Pinul CLK pentru comunicarea SPI, funcționează și în intrare analogică & Gpio.
Pin19	AD1/DIO1/SPI_ATTN	SPI_ATTN ajută la notificarea principală pentru datele XBEE ieșire;De asemenea, GPIO și intrare analogică.
PIN20	AD0/DIO0/CMSN BTN	Utilizat pentru butonul de punere în funcțiune, GPIO și ADC.

Atribute de bază și detalii tehnice

Caracteristică/specificații	Detalii
Tip de dispozitiv	Stand-ane
Frecvența de transmisie	2,4 GHz până la 2,5 GHz
Canale	16 canale de secvență directă
Interfețe	UART (maxim 250 kb/s), SPI (max 5 MB/s)
Transmite reglarea puterii	Reglabil prin software
Gama (urban/interior)	200 de picioare
Gama (RF linia de vedere în aer liber)	Până la 4000 de picioare
Transmite ieșire de putere (modul Boost)	6,3 MW (8 dBm)
Transmite puterea de putere (modul normal)	2 MW (3 dBm)
Rata de date RF	250.000 bps
Sensibilitatea receptorului (modul Boost)	-102 dBm
Sensibilitatea receptorului (modul normal)	-100 dBm
Gama de tensiune de alimentare	+2.1 până la +3,6 V
Curent de funcționare (modul normal)	33 Ma la 3,3 V
Curent de funcționare (modul Boost)	45 Ma la 3,3 V
Curent inactiv	9 Ma
Curent de ieșire maxim	40 Ma
Curent de pornire	<1 µA
Protecția ESD	3000 v
Interval de temperatură de funcționare	-40 ° C până la 85 ° C.
Rata de date de comunicare UART	Până la 256 kbps
Rata datelor de comunicare SPI	Până la 5 Mbps
Rata datelor modulului	Până la 250.000 bps

Moduri operaționale

Modulul XBEE S2C întruchipează un amestec fascinant de adaptabilitate și utilitate, facilitând funcționarea sa în două metodologii distincte: Modul de comandă și modul API.Fiecare metodologie se adresează cerințelor de comunicare diverse, asocierea atributelor distinctive cu nevoile operaționale specifice.

Modul de comandă-schimb de date fără probleme

În modul de comandă AT, cunoscut în mod obișnuit ca mod transparent, modulul asigură schimbul de date direct și necomplicat prin intermediul pinului DIN.Această configurație favorizează scenariile care necesită o comunicare simplă la punct la punct.Utilizând căile de date transparente, dispozitivele pot schimba fără efort informațiile, eliminând nevoia de procesare complexă sau protocoale complexe.

Mod API-Interacțiuni structurate bazate pe cadre

Pe de altă parte, modul API adoptă o strategie mai organizată prin încadrarea datelor înainte de transmisie.Această metodă acordă securitate sporită împreună cu funcții riguroase de validare a erorilor și feedback.Proiectarea tipică a cadrului cuprinde delimitatori de pornire, identificatori de tip, lungimi de cadru, date reale și sumuri de verificare.Un astfel de ansamblu nu numai că asigură comunicarea, ci ajută și la rafinarea ajustărilor parametrilor și la achiziționarea de recunoașteri de livrare a pachetelor.

Exploatarea potențialului modulului XBEE S2C

Înțelegerea semnificației modulului XBEE S2C în cadrul infrastructurilor de rețea îmbogățește performanța generală și îmbunătățește capacitățile operaționale.Acest modul ajută la crearea de rețele wireless flexibile și eficiente, care răspund la cerințe operaționale diverse.Funcționează în principal în trei roluri specifice:

Măiestria coordonării rețelei

Coordonatorul excelează în configurarea și susținerea ordinii de rețea.Acesta depășește manipularea protocoalelor și sincronizarea pentru a include configurarea parametrilor de rețea, cum ar fi selecția canalului și ID -urile de rețea, încurajarea unei atmosfere de comunicare neîntreruptă.În aplicațiile practice, coordonatorii acționează frecvent ca nod de bază, definind cadrul și sănătatea rețelei.Puteți exprima frecvent impactul codificării în mod expert a acestei unități pentru a reduce latența și a stimula debitul de date.

Capacități de rutare

Routerele joacă un rol activ în asigurarea fluxului continuu de date în secțiunile de rețea.Nu numai că gestionează transferul intern de date, dar facilitează și comunicarea externă, acționând ca Go-Betweens.Acest rol deține o importanță substanțială în setările complexe de rețea în care distribuția datelor trebuie să fie eficientă pe mai multe noduri.Puteți regla adesea setările routerului pentru un amestec ideal de conservare a gamei și a puterii, promovând creșterea rețelei și funcționalitatea de durată.

Manipularea dispozitivelor finale

În timp ce sunt limitate în funcții, dispozitivele finale se concentrează pe transmisia și recepția datelor RF.Proiectarea lor încorporează adesea moduri de economisire a energiei pentru a prelungi durata de viață a bateriei, de bază în cazurile de monitorizare îndepărtate.Aceste dispozitive sunt concepute pentru a executa sarcini specifice în rețea cu o complexitate redusă, asigurând de încredere.O practică pe scară largă a industriei include gestionarea strategică a ciclurilor de somn și de trezire pentru a extinde funcționarea dispozitivului fără a submina integritatea datelor.

ID-uri și canale de reglare fină

ID -ul rețelei de zonă personală (PAN) este activ în identificarea fiecărei rețele, cerând o configurație atentă pentru a asigura plasarea corectă a dispozitivului.Alegerea dintre 16 canale disponibile, de obicei gestionate de coordonator, este utilizată în reducerea interferenței și susținerea eficienței rețelei.Puteți discuta frecvent metode de alocare dinamică a canalelor și gestionarea PAN ID pentru a se adapta la schimbările de mediu sau la scalarea rețelei, susținând astfel o comunicare eficientă.

Interfațarea XBEE S2C cu Arduino și Nodemcu pentru aplicații IoT dinamice

Explorarea integrării modulelor XBEE S2C cu Arduino și Nodemcu deschide o lume de aplicații flexibile în peisajul Internet of Things (IoT).Acest efort se învârte de obicei în jurul elaborării componentelor de emițător și receptor distincte pentru a facilita schimbul de date fluide care amintește de ritmurile interacțiunii tale.

Modul de emițător cu Arduino Nano

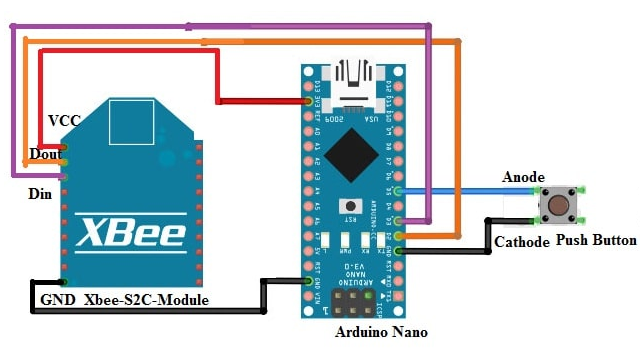

Crearea unei legături între modulul XBEE și Arduino Nano necesită o conexiune corectă a pinilor VCC, GND, DIN și DOUT.Utilizarea deliberată a unui buton de apăsare inițiază transferul de date la apăsarea, o funcție care imită interacțiunea intuitivă văzută în scenariile de control.O astfel de configurație rezonează cu experiențe de zi cu zi, în care butoanele împingătoare îți fac elaborează implicarea în sisteme încorporate.

Sistem de receptor cu Nodemcu

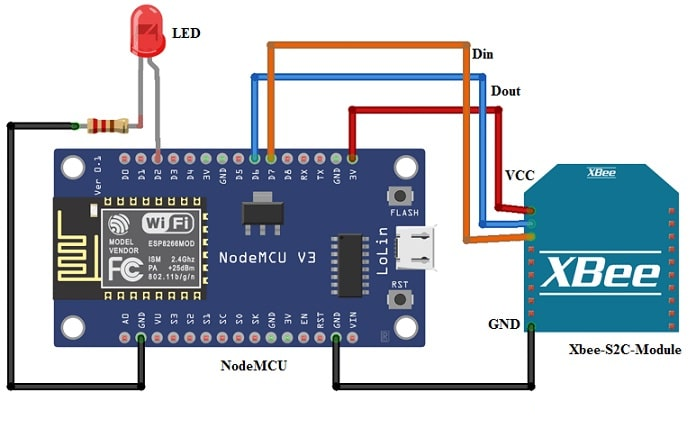

Integrarea NodeMCU cu modulul XBEE adoptă o schemă de conexiune similară, mărită de un LED care acționează ca un indicator de stare pentru primirea datelor.Această configurație îmbogățește înțelegerea sistemelor de feedback, unde semnalul vizual al LED -ului reflectă procesul de depanare în interacțiunile hardware, încurajând un sentiment liniștitor de dependență de sistem.

Cod

Codul necesar pentru emițător:

#include „Softwareserial.h”

Softwareserial Xbee (2,3);

butonul int = 5;

boolean toggle = false;// Această variabilă urmărește clicurile alternative ale butonului

void setup ()

{

Serial.begin (9600);

pinmode (buton, input_pullup);

Xbee.begin (9600);

}

Bucla void ()

{

// Când este apăsat butonul (GPIO a fost scăzut) Trimiteți 1

if (digitalRead (buton) == low && toggle)

{

Serial.println („Pornirea LED -ului”);

toggle = false;

Xbee.write („1”);

întârziere (1000);

}

// Când butonul este apăsat a doua oară (GPIO a tras jos) Trimite 0

altfel if (digitalRead (buton) == low &&!

{

Serial.println („Opriți LED -ul”);

toggle = true;

Xbee.write („0”);

Codul necesar pentru receptor:

#include

int led = 2;

int primit = 0;

int i;

// pentru comunicarea cu Zigbee

Softwareserial Zigbee (13,12);

void setup ()

{

Serial.begin (9600);

Zigbee.Begin (9600);

pinmode (LED, ieșire);

}

Bucla void ()

{

// verificați dacă datele sunt primite

if (zigbee.available ()> 0)

{

primit = zigbee.read ();

// Dacă datele sunt 0, opriți LED -ul

if (primit == „0”)

{

Serial.println („Oprirea LED -ului”);

DigitalWrite (LED, scăzut);

}

// Dacă datele sunt 1, porniți LED -ul

altfel dacă (primită == „1”)

{

Serial.println („pornirea ledului”);

DigitalWrite (LED, HIGH);

}

}

Fragmentele de cod furnizate demonstrează procesul de transmisie și recepție folosind componente de bază, cum ar fi butoanele și LED -urile.Aceste exemple sunt gateway-uri pentru a vă propune să reproduceți sisteme de comunicare eficiente în cadrele IoT, asemănătoare cu cele folosite în modelele standard din industrie.

Funcționarea coordonată a două module XBEE acceptă o comunicare zigbee neîntreruptă între Arduino Nano și Nodemcu.Fiecare apăsare a butonului transmite date în timp ce furnizează simultan feedback imediat prin LED, reflectând sistemele în care se subliniază asigurarea datelor reale.

Aplicații

Rețele de automatizare la domiciliu și plasă

Modulul XBEE S2C îmbunătățește automatizarea la domiciliu prin formarea perfectă a rețelelor de plasă care conectează dispozitivele din gospodărie.Acest modul își găsește nișa în setări care solicită o comunicare stabilă, cu latență scăzută, realizată prin protocoalele robuste în zigbee.De obicei, găsește un loc în sistemele de iluminat, securitate și control climatic, avansând o atmosferă inteligentă mai interactivă și mai interconectată.Amestecul său pentru auto-vindecare în rețeaua de plasă asigură continuitatea serviciului, chiar și atunci când un nod se prăbușește, stimulând astfel fiabilitatea generală și competența configurației.

Aplicații industriale și comunicații cu rază medie

În lumea industrială, modulul XBEE S2C este o alegere preferată pentru comunicarea cu rază medie, încurajând consistența în căile de comunicare cheia pentru procesele industriale automatizate.Aceasta include monitorizarea și controlul echipamentelor din fabrică și prosperă în scenarii în care mediile dure fac ca soluțiile cu fir să fie mai puțin posibile.Utilizarea acestui modul reflectă o înclinație în creștere către digitalizare, îmbunătățirea eficienței industriale și minimizarea timpului de oprire.Puteți reflecta asupra potențialului său de a reinventa fabricația tradițională prin integrarea analizei reale a datelor și a monitorizării echipamentelor vigilente, stârnind curiozitatea cu privire la impactul acesteia asupra productivității.

Automatizarea clădirilor comerciale

Modulul își extinde utilitatea până la automatizarea clădirilor comerciale, eficientizând funcționarea sistemelor HVAC, iluminatul și infrastructurile de securitate.O astfel de integrare vă oferă o șansă de a obține un grad excelent de eficiență energetică, alinându -se cu impulsul modern către conștiința mediului.Prowessul său de comunicare facilitează integrarea cu cadrele existente, susținând adaptabilitate și creștere.De multe ori, experiențele din aceste aplicații arată o scădere marcată a costurilor de operare, subliniind rolul modulului XBEE S2C în diminuarea amprentei de mediu a facilităților comerciale.

Sisteme de energie inteligentă

În domeniul sistemelor de energie inteligentă, modulul XBEE S2C îmbunătățește gestionarea energiei și distribuția în cadrul rețelelor inteligente.Permite schimbul real de date între surse de energie și consumatori, optimizând alocarea energiei și minimizarea risipei.Puteți aranja utilizarea aparatului pe puncte de preț reale sau cereri de vârf anticipate, traducerea în economii de energie notabile.Înarmat cu protocoale de comunicare sigure, modulul susține gestionarea surselor de energie regenerabilă descentralizată, un pas înainte în asigurarea practicilor energetice durabile pentru generațiile viitoare.Astfel de evoluții subliniază potențialul său de a revizui modelele de consum de energie, rezonând cu obiective globale de sustenabilitate.
