A1015 Tranzistor PNP: Pinout și specificații

A1015 este un tranzistor PNP versatil conceput pentru aplicații de joasă tensiune și energie electrică, ceea ce îl face fiabil și eficient pentru o serie de proiecte electronice.Este util în amplificatoare și întrerupătoare, unde oferă o performanță constantă și constantă.Acest articol explorează caracteristicile, utilizările practice ale A1015 și modul în care se remarcă în gestionarea eficientă a tensiunilor și curenților moderați.

Catalog

1. Care este tranzistorul A1015?

2. A1015 Configurare pin

3. A1015 simbol, amprentă și model CAD

4. Caracteristicile A1015

5. A1015 Specificații tehnice

6. Pachet pentru A1015

7. A1015 Informații despre producător

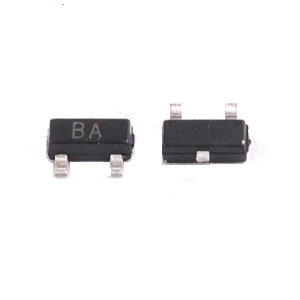

Care este tranzistorul A1015?

A1015, un tranzistor PNP, prezintă o rezistență notabilă în gestionarea tensiunilor și curenților moderați, poziționându -l ca o componentă extrem de adaptabilă atât în sarcinile de comutare, cât și în funcțiile de amplificare.Acest dispozitiv gestionează eficient până la 50 de volți între colector și emițător, sprijină curenții de colecție de până la 150mA și își îmbrățișează rolul în contexte care solicită performanțe electrice de încredere.

Configurare A1015 PIN

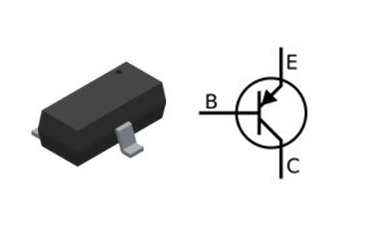

Pinout A1015

Simbolul A1015, amprenta și modelul CAD

A1015 Symbol

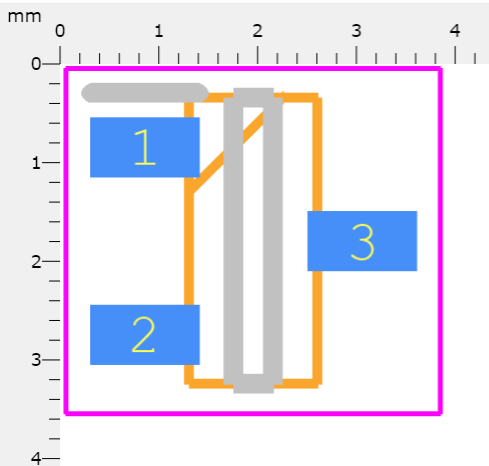

A1015 Footprint

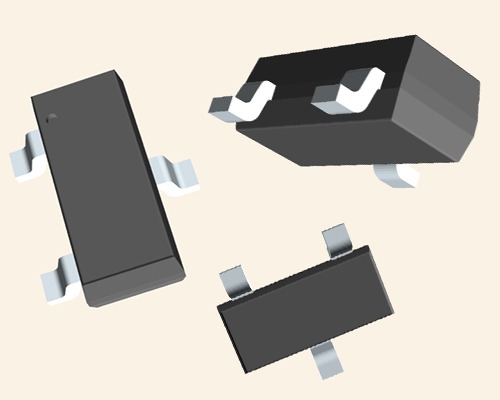

A1015 CAD Model

Caracteristicile A1015

• Manevrați până la 50V în intersecțiile colecționar-emițător.

• Sprijină curenții de colecție de până la 150mA.

• Oferă performanțe stabile ale circuitului cu caracteristici netede HFE (câștig de curent).

• Se pereche în mod eficient cu tranzistoare complementare precum C1815 pentru sisteme amplificatoare push-pull.

• Proiectat pentru a gestiona nivelurile de putere de până la 200MW, potrivit pentru aplicații cu putere redusă.

• Ideal pentru amplificarea audio, comutarea semnalului și condiționarea în circuitele eficiente din punct de vedere energetic.

A1015 Specificații tehnice

Tip	Parametru
Pachet / carcasă	SOT-23 (SOT-23-3)
Ambalaj	Tape & tambur (TR)
Tipul tranzistorului	PNP
Starea ROHS	ROHS conform
Curent - colector (IC) (max)	150mA
Putere - Max	200MW
Tensiune - Defalcare emițător de colecție (Max)	50V

Pachet pentru A1015

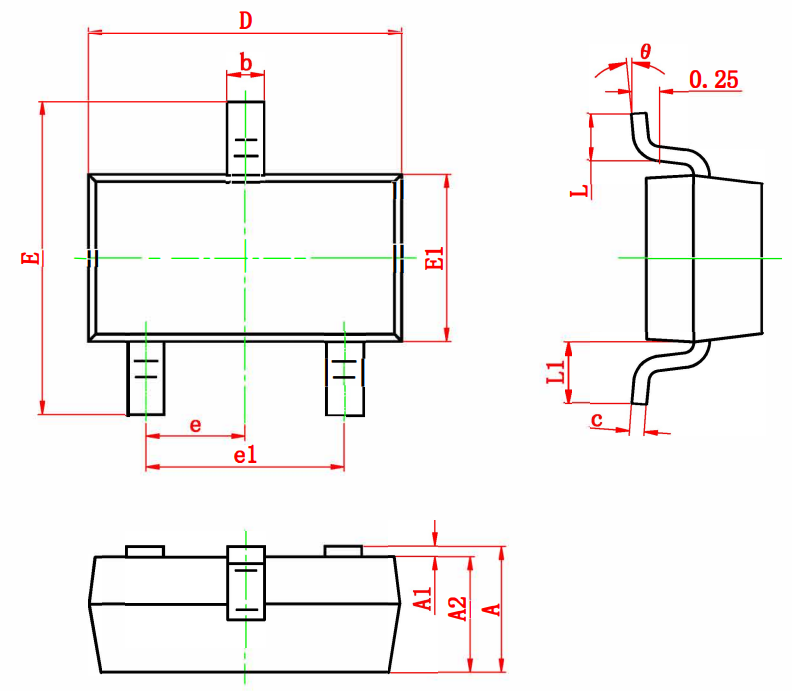

A1015 Package

Informații despre producător A1015

Changjiang Electronics Technology, născută în 1972, a apărut ca o forță de pionierat în sectoarele de ambalare și testare IC China.Această entitate de înaltă tehnologie a cultivat o gamă impresionantă de servicii avansate, care cuprinde testarea cipurilor alături de soluții de ambalare cuprinzătoare.Progresul lor constant își cimentează statura în industrie, evidențiată de numeroase premii.Aceste recunoașteri acoperă titluri de excelență în electronică, conducere în cadrul laboratoarelor naționale de inginerie și distincția centrelor tehnologice.Dedicarea arzătoare a firmei pentru excelență este evidentă în accentul său pe sustenabilitate și conduită etică.Un angajament pentru dezvoltarea durabilă, împreună cu îmbunătățirea continuă a tehnicilor de gestionare a resurselor, nu numai că se aliniază cu standardele globale de mediu, dar fortifică și integritatea mărcii.

Despre noi

ALLELCO LIMITED

Allelco este un un singur stop la nivel internațional Distribuitor de servicii de achiziții de componente electronice hibride, angajat să furnizeze servicii de achiziții de componente și lanțuri de aprovizionare complete pentru industria globală de fabricație și distribuție electronică, inclusiv fabrici de top 500 globale OEM și brokeri independenți.
Citeste mai mult

Anchetă rapidă

Vă rugăm să trimiteți o întrebare, vom răspunde imediat.

Cantitate

Număr parc
nume de contact
Numele Companiei
Adresa de email
Telefon
Comentarii

întrebări frecvente [FAQ]

1. Ce este A1015?

A1015 este recunoscut ca un tranzistor versatil PNP general, calibrat excelent pentru performanțe optime la niveluri mai mici de tensiune și putere.Natura sa robustă oferă fiabilitate în multe aplicații cu putere redusă.Această componentă se potrivește bine în circuitele de amplificare și comutare, unde performanța fiabilă este o prioritate.Posibilitatea de a se adapta fluid la cererile de circuit variate evidențiază procesul de selecție gânditor din spatele alegerii unui tranzistor versatil precum A1015.

2. Care este temperatura de depozitare a componentei?

Componenta este proiectată pentru a fi stocată într -un interval de temperatură de la -55 ° C până la +150 ° C, oferind adaptabilitate în setările de stocare și păstrându -și integritatea în timp.Aceste condiții permit perioade de stocare extinse fără a-i afecta performanța, o calitate apreciată în strategiile de inventar pe termen lung.Este important să luăm în considerare condițiile ambientale înconjurătoare în timpul depozitării, deoarece menținerea temperaturii în limitele recomandate contribuie la durabilitatea componentei și la performanța constantă.

3. Care este pachetul dispozitivului?

Încadrat într-un pachet SOT-23, dispozitivul este prezentat într-un format compact și eficient, care este predominant în numeroase modele electronice.Acest pachet acceptă o ușurință de implementare în aplicații cu spațiu limitat, oferind versatilitatea aspectului și flexibilitatea proiectării.Se aliniază cu tendința actuală către miniaturizarea electronică, asigurând, de asemenea, gestionarea termică eficientă și performanțele electrice robuste.Potrivirea pachetului SOT-23 pentru procesele de asamblare automată îmbunătățește atractivitatea acestuia pentru eforturile de fabricație la scară largă.
