Ghid de amplificator AD8130Ar: Caracteristici, PINOUT, aplicații și fișa tehnică

Acest ghid se referă la AD8130AR, un amplificator de mare viteză.Este conceput pentru a lua semnale de la cabluri cu perechi răsucite (tipul adesea folosit în rețele) și pentru a le transforma în semnale curate, cu un singur capăt, pe care le pot utiliza alte părți ale unui sistem.În acest articol, veți afla ce face AD8130AR, cum funcționează în interior, unde îl puteți folosi și ce versiuni sunt disponibile pentru diferite nevoi.

Catalog

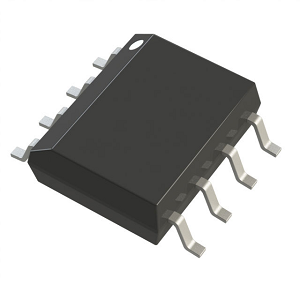

Prezentare generală AD8130AR

AD8130AR este un amplificator de receptor diferențial de mare viteză proiectat pentru transmisia semnalului de precizie pe cabluri cu perechi răsucite.Ca parte a familiei AD8129/AD8130, aceasta excelează în transformarea semnalelor diferențiale în ieșiri cu un singur capăt, cu o fidelitate de semnal excelentă.Cu o lățime de bandă largă de −3 dB de 270 MHz și o viteză de tip excepțională de 1090 V/µs, este ideală pentru transmiterea datelor video analogice sau digitale și de mare viteză.AD8130AR asigură o respingere superbă a modului comun, măsurată la 94 dB la frecvențe joase și 70 dB la 10 MHz, permițându-i să funcționeze eficient chiar și pe cablarea fără costuri reduse.Suportă o gamă largă de alimentare, de la o singură +4,5 V la șine dual ± 12,6 V, permițând utilizarea pe diverse tensiuni de sistem, fără a fi nevoie de transformatoare de izolare.AD8130 este stabil pentru unitatea-câștig și cel mai potrivit pentru aplicații cu lățime mare de bandă, cu un câștig scăzut.

Dacă sunteți în căutarea unor amplificatoare de recepție de înaltă performanță de înaltă performanță, AD8130AR este o alegere excelentă.Plasați-vă comanda în vrac cu noi astăzi pentru a vă menține sistemele de mare viteză care funcționează fără probleme cu o manipulare constantă, cu zgomot redus.

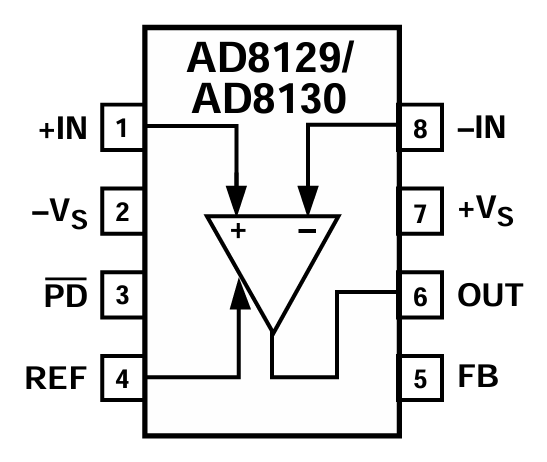

Configurare PIN AD8130AR

Numărul PIN	Numele pinului	Descriere
1	+În	Intrare neinvertitoare (intrare diferențială pozitivă)
2	–Vs	Tensiune de alimentare negativă
3	Pd̅	Control de pornire (activ activ)
4	Ref	Intrare de tensiune de referință (setează modul comun de ieșire)
5	FB	PIN de feedback (pentru setarea câștigului sau stabilității)
6	Afară	Ieșirea amplificatorului
7	+Vs	Tensiune pozitivă de alimentare
8	-ÎN	Intrare de inversare (intrare diferențială negativă)

Modele CAD AD8130AR

Simbol AD8130AR

Amprenta AD8130AR

Model 3D AD8130AR

Caracteristici AD8130AR

Lățime mare de bandă: AD8130AR acceptă o lățime de bandă de −3 dB de 270 MHz la un câștig de unitate, permițându -i să gestioneze semnale analogice și digitale rapide cu pierderi sau întârziere minime.Acest lucru îl face potrivit pentru aplicații de înaltă frecvență, cum ar fi transmisie video și legături de date de mare viteză.

Rata de culegere rapidă: Cu o rată foarte ridicată de 1090 volți pe microsecundă, amplificatorul poate răspunde rapid la modificări rapide ale semnalului de intrare, asigurând tranziții de semnal ascuțite și reducând distorsiunea în formele de undă care se schimbă rapid.

Raport excelent de respingere în modul comun (CMRR): AD8130AR atinge 94 dB CMRR de la DC la 100 kHz, 80 dB la 2 MHz și 70 dB la 10 MHz.Acest lucru îi permite să respingă zgomotul nedorit sau interferența care apare în mod egal pe ambele intrări, chiar și la frecvențe mari pentru a fi utilizate cu cabluri de pereche răsucită fără scop.

Impedanță de intrare ridicată: Impedanța sa de intrare ridicată asigură o încărcare minimă pe sursa de semnal, păstrarea integrității semnalului și facilitând interfața cu alte circuite.

Interval de tensiune în modul comun de intrare largă: Gama largă în modul comun înseamnă că amplificatorul poate accepta tensiuni de intrare care se balansează mult deasupra sau sub sol, fără distorsiune, chiar și fără utilizarea transformatoarelor.

Zgomot de intrare scăzut: AD8130AR menține o podea cu zgomot scăzut, ceea ce o face potrivită pentru aplicații de precizie, cum ar fi instrumentarea și dispozitivele medicale.

Distorsiune scăzută: Amplificatorul oferă o distorsiune armonică totală foarte mică, măsurată la -79 dBC pentru un semnal P-P de 1 V la 5 MHz.Acest lucru asigură o reproducere exactă a semnalului în aplicații precum transmisia video de bază video sau RF.

Gama largă de alimentare cu energie electrică : Poate funcționa dintr -o singură sursă începând de la +4,5 V sau de la livrări duale de până la ± 12,6 V, oferind compatibilitate cu o gamă largă de tensiuni de sistem și îmbunătățind adaptabilitatea designului.

Funcție de putere: Pinul de pornire integrat permite dezactivarea dispozitivului atunci când nu este necesar, conservând puterea în aplicații operate de baterii sau sensibile la energie.

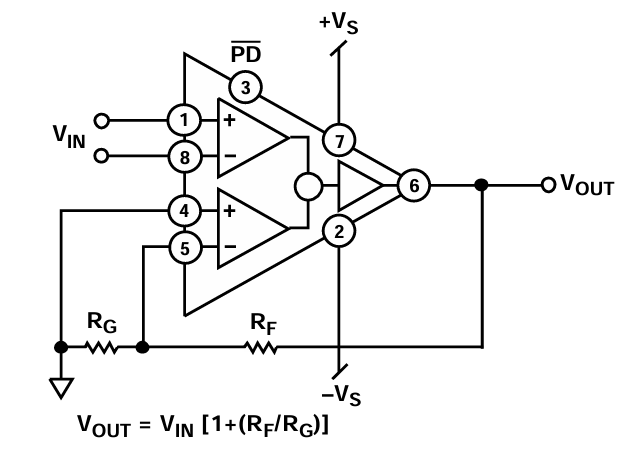

AD8130 Diagrama bloc

Diagrama bloc ilustrează structura internă a AD8130 și varianta sa AD8130AR, ambele funcționând ca amplificator de receptor diferențial.În centrul dispozitivului se află două amplificatoare diferențiale interne aranjate pentru a prelucra un semnal de intrare cu un singur capăt (V_IN) și pentru a produce o ieșire diferențială.Semnalul intră la pinul 1 (intrare care nu inversează) și curge prin două amplificatoare interne potrivite care mențin respingerea excelentă a modului comun și fidelitatea semnalului.Pinul 5 este împământat prin rezistența RG, în timp ce rezistența de feedback RF conectează ieșirea înapoi la calea de inversare, setând câștigul în funcție de formula:

Acest aranjament de feedback asigură stabilitatea și controlul precis al câștigului.Puterea este furnizată dispozitivului prin intermediul pinilor 2 și 7, care sunt conectați la șinele de alimentare negative și, respectiv, pozitive (-VS și +VS).PIN 6 iese semnalul amplificat final, iar PIN 3 (PD) permite controlul de pornire pentru a salva puterea atunci când dispozitivul nu este utilizat.Arhitectura diferențială internă reduce la minimum distorsiunea și interferența externă, ceea ce face ca seria AD8130 să fie potrivită pentru a solicita aplicații de mare viteză, cum ar fi distribuția semnalului video de precizie pe linii cu perechi răsucite.

Specificații AD8130AR

Tip	Parametru
Producător	Analog Devices Inc.
Ambalaj	Tub
Starea părții	Învechit
Tip amplificator	Diferenţial
Numărul de circuite	1
Rata de culegere	1100 V/µs
-3DB Lățime de bandă	290 MHz
Curent - prejudecată de intrare	500 na
Tensiune - Offset de intrare	400 µV
Curent - aprovizionare	13 Ma
Curent - ieșire / canal	40 Ma
Tensiune - Interval de alimentare (min)	4.5 v
Tensiune - Spania de alimentare (max)	25.2 v
Temperatura de funcționare	-40 ° C ~ 85 ° C.
Tip de montare	Montare la suprafață
Pachet / carcasă	8-soic (0,154 ", 3,90 mm lățime)
Pachet de dispozitive furnizor	8-SOIC
Numărul produsului de bază	AD8130

Aplicații AD8130AR

Receptoare de linie diferențială de mare viteză

AD8130AR este construit special pentru a primi semnale diferențiale de înaltă frecvență transmise pe cabluri cu pereche răsucită.Respingerea sa excelentă a modului comun și lățimea de bandă largă asigură că semnalul rămâne curat și precis chiar și atunci când este prezent zgomot electric extern.Acest lucru îl face ideal pentru utilizare în automatizarea industrială, legăturile de comunicare sau medii în care EMI și Crosstalk sunt îngrijorări.

Conversie diferențială-la-terminată

În multe sisteme, semnalele sunt transmise într-o formă diferențială pentru imunitatea zgomotului, dar trebuie transformate în semnale unice pentru procesare ulterioară.AD8130Ar gestionează această conversie cu o distorsiune minimă și suport de tensiune largă, permițând interfațarea curată și eficientă între ieșirile diferențiale și ADC-uri, DSP-uri sau sisteme analogice.

Amplificatoare de instrumentare de mare viteză

Datorită impedanței sale de intrare ridicate, a zgomotului scăzut și a liniarității excepționale, AD8130AR este potrivit pentru aplicații de instrumentare.Permite măsurători diferențiale și amplificare precise fără a adăuga zgomot de sistem, ceea ce îl face valoros în interfețele științifice, medicale sau industriale.

Aplicații de schimbare a nivelului

AD8130Ar găzduiește un interval de tensiune în mod comun de intrare largă, permițându-i să deplaseze nivelurile de tensiune între sisteme cu potențiale de sol diferite.Acest lucru este util în sistemele care se întind pe distanțe lungi sau conectează diferite domenii de alimentare, fără a necesita transformatoare de izolare sau hardware suplimentar.

Transmisie analogică și digitală a semnalului video

Cu lățimea de bandă largă și distorsionarea scăzută, AD8130AR este ideal pentru transmiterea semnalelor video analogice sau digitale pe cabluri cu perechi răsucite.Păstrează claritatea imaginii și integritatea sincronizării, ceea ce o face potrivită pentru sisteme de supraveghere video, echipamente de difuzare sau configurații de viziune a mașinii care necesită transmisie pe distanțe lungi.

Sisteme de transmisie de date de mare viteză

În sistemele de comunicații de date, degradarea semnalului pe distanță este o preocupare majoră.AD8130AR atenuează acest lucru prin menținerea fidelității semnalului ridicat chiar și pe lungimile extinse ale cablului, asigurându -se că semnalele digitale rapide ajung intacte.Este o alegere excelentă pentru sisteme precum Ethernet peste pereche răsucită, unități de achiziție de date sau planuri de control digital.

AD8130AR Piese similare

• AD8130Arz-Reel

AD8130ARZ-REEL este identic din punct de vedere funcțional cu AD8130AR, cu aceeași lățime de bandă de 270 MHz, 1090 V/µs, rata derulată și CMRR ridicată.Diferența cheie constă în formatul său de ambalare, această versiune vine într-un tambur fără plumb, conform ROHS, potrivit pentru ansamblul automat SMT (Mount Technology).Este ideal pentru medii de fabricație cu volum mare care caută conformitatea mediului și procesele de producție eficiente.

• AD8130armz-roel

Această variantă, AD8130armz-Reel, împărtășește toate caracteristicile electrice de bază ale AD8130AR, dar vine într-un mini pachet de contur mic (MSOP-8), mai degrabă decât într-un SOIC standard.Formatul MSOP oferă o amprentă mai mică, ceea ce o face ideală pentru proiectele de PCB compacte sau cu spațiu, fără a compromite performanța.Este o alegere de top pentru sistemele portabile sau dens încorporate.

• AD8130armz-Reel7

AD8130armz-Reel7 este același dispozitiv ca versiunea Armz-Reel, dar furnizată într-un format de 7 inci cu bandă și tambur optimizat pentru sisteme specifice de pick-and-loc.Menține aceleași caracteristici de mare viteză, scăzută, oferind comoditate pentru liniile de asamblare care necesită toleranțe mai stricte sau rulări mai mici de lot.

AD8130AR Avantaje

Arhitectură de feedback activ

Spre deosebire de OP-AMP-uri tradiționale, AD8130AR folosește un design de feedback activ care separă căile de intrare și feedback.Aceasta reduce interacțiunea dintre semnal și feedback, îmbunătățind stabilitatea și minimizând distorsionarea.De asemenea, îmbunătățește capacitatea dispozitivului de a respinge zgomotul în modul comun, ceea ce îl face mai potrivit pentru procesarea diferențială a semnalului pe distanțe lungi.

Lățime mare de bandă și rată de tipul

Amplificatorul oferă o lățime de bandă de 270 MHz și o rată de tip fulger de 1090 V/µs.Aceste caracteristici îi permit să gestioneze marginile rapide și conținutul de înaltă frecvență, cu o întârziere minimă sau pierderea semnalului, ceea ce îl face ideal pentru aplicații precum transmisia video, bandă de bază RF sau sisteme de comunicații digitale.

Denaturare scăzută și zgomot

Cu un nivel de zgomot de intrare de doar 12,5 NV/√Hz și distorsionare armonică de până la −79 dBC la 5 MHz, AD8130AR asigură o amplificare curată și de înaltă fidelitate a semnalului.Acest lucru îl face ideal pentru instrumentarea sensibilă și achiziția de date de precizie.

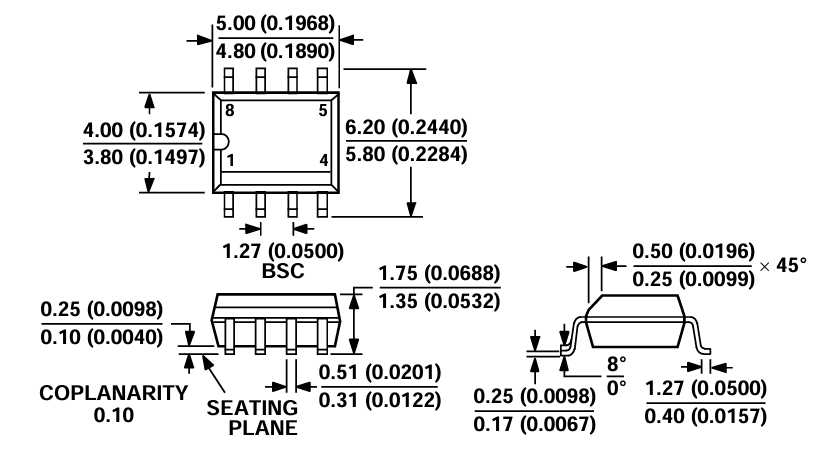

Dimensiuni de ambalare AD8130AR

Dimensiuni ale pachetului

Parametru	Dimensiune (mm)
Lățimea corpului	3.80 - 4.00
Lungimea corpului	4.80 - 5.00
Lățimea generală (cu oportunități)	5.80 - 6.20
Înălțimea corpului	1,35 - 1,75
Place de plumb (distanțare cu pini)	1.27 (BSC)
Lățimea plumbului	0,25 - 0,50
Grosime de plumb	0,17 - 0,25
Lungimea plumbului (din pachet)	0,40 - 1,27
Înălțimea standoff	0,10 - 0,25
COPLANARITATE	0,10 (max)
Unghiul de îndoire de plumb	0 ° - 8 °

Contur pachet

AD8130R Producător

AD8130AR este fabricat de Analog Devices Inc. (ADI), o companie semiconductoare de renume global recunoscută pentru conducerea sa în tehnologii de înaltă performanță, cu semnal mixt și tehnologii digitale de procesare a semnalului.Fondată în 1965 și cu sediul central în Wilmington, Massachusetts, ADI și -a construit o reputație puternică de a furniza componente de precizie care alimentează totul, de la automatizarea industrială și instrumentarea până la infrastructura de comunicații și electronice avansate de consum.Dispozitivele analogice subliniază calitatea, inovația și fiabilitatea pe termen lung, ceea ce face ca componentele sale să fie, inclusiv soluțiile de încredere AD8130AR în medii inginerești solicitante.Cu un suport extins de proiectare, documentație robustă și excelență de fabricație dovedită, ADI se asigură că AD8130AR îndeplinește standarde riguroase pentru fidelitatea semnalului și performanța sistemului.

Concluzie

AD8130AR este o alegere inteligentă atunci când aveți nevoie de un amplificator fiabil care să mențină semnalele curate, chiar și pe cabluri lungi sau în locuri zgomotoase.Are o gamă largă de utilizări de la sisteme video și date de mare viteză pentru a testa echipamentele și senzorii.Funcționează bine cu diferite surse de alimentare și vine în mai multe tipuri de pachete pentru a se potrivi cu diverse modele.Performanța sa puternică, zgomotul scăzut și calitatea de încredere de la dispozitivele analogice o fac excelentă pentru oricine construiește electronice rapide și precise.

Fișă de date pdf

AD8130AR Fisa de date:

EOL Lead (PB) -Bearing 07/oct/2016.pdf

AD8129/30.pdf
