Ghidul driverului ADM5170AP: Caracteristici, PINOUT, aplicații și RS-232/RS-423 Conversia semnalului

Acest ghid se referă la ADM5170AP, un cip special care ajută la trimiterea semnalelor în sistemele de comunicații digitale.Se concentrează asupra modului în care acest cip ia semnale logice de bază (cum ar fi TTL sau CMOS) și le transformă în semnale RS-232 sau RS-423 mai puternice pentru o mai bună transmisie.De asemenea, explică modul în care ADM5170AP vă permite să selectați modul de ieșire, să reglați viteza semnalului și să îl utilizați eficient.Acesta evidențiază modul în care acest cip facilitează conectarea și trimiterea datelor în mod clar și în mod fiabil pe distanțe mai lungi.

Catalog

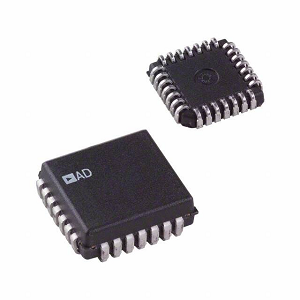

ADM5170AP Prezentare generală

ADM5170AP este un driver versatil de linie octal, adaptat pentru sistemele de comunicare digitală, gestionând ratele de date de până la 116 kb/s.Este conceput în mod unic pentru a accepta intrări TTL sau CMOS, care sunt apoi inversate și traduse în niveluri de semnal RS-232E sau RS-423A.Această flexibilitate este guvernată de modul Select Introds MS+ și MS–;Setarea ambelor la GND inițiază funcționarea RS-423, în timp ce conectarea MS+ la VDD și MS– la VSS permite funcționarea RS-232.Rata de tipărire de ieșire poate fi ajustată fin de la 10 V/µs la 2,2 V/µs prin conectarea unui rezistență externă între știftul de reglare a vitezei (SRA) și GND, găzduind diverse lungimi și tipuri de cablu.De asemenea, dispozitivul prezintă ieșiri care pot fi dezactivate folosind pinul EN (Activare intrare), permițând partajarea unei linii de ieșire comune care îmbunătățește flexibilitatea și eficiența proiectării sistemului.ADM5170AP integrează tehnologia CMOS cu putere redusă, protecția de scurtcircuite de ieșire și intrările compatibile TTL/CMOS, ceea ce o face o alegere ideală pentru modemuri de mare viteză, porturi I/O computerizate și aplicații de traducere la nivel logic.

Dacă vă gândiți să vă modernizați sistemele sau să vă extindeți linia de produse, ADM5170AP este o alegere inteligentă.Contactați-ne astăzi pentru a plasa comanda dvs. în vrac și pentru a vă asigura că inventarul dvs. răspunde cererii cu această componentă performantă.

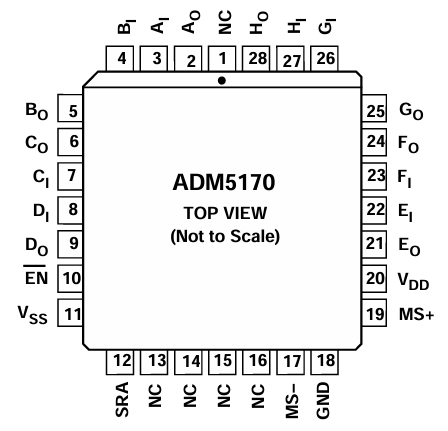

Configurare PIN ADM5170AP

Mnemonic	Funcţie
VDD	Intrare de alimentare, +10 V ± 10%.
VSS	Intrare de alimentare cu energie electrică, –10 V ± 10%.
GND	Pinul măcinat.Trebuie conectat la 0 V.
OI ...HI	Intrare digitală la driverele a la H.
OO ...HO	RS-232/RS-423 Ieșire de la drivere a la H.
Ro	Activați pinul.Când sunt ridicate, toate ieșirile sunt 3 înscrise.
MS+, MS–	Mod Selectați intrări.Folosit pentru a controla nivelul de ieșire leagăn.Cu MS+ & MS-conectat la GND, sunt selectate niveluri de ieșire RS-423A.Cu MS+ conectat la VDD şi MS– Conectat la VSS, RS-232 Nivelurile de ieșire sunt dezvoltate.
Sra	Conducerea vitezei de reglare a ratei.O rezistență externă (2 kΩ la 10 kΩ) conectat între acest pin și GND este utilizat pentru a controla omul de ieșire Viteză (10 V/µs la 2,2 V/µs).

Modele CAD ADM5170AP

Simbol ADM5170AP

ADM5170AP Amprentă

ADM5170AP Model 3D

Caracteristici ADM5170AP

• Opt șoferi de linie unică: ADM5170AP include opt drivere de linie independente într -un singur pachet, permițând simultan mai multe canale de transmisie a datelor.Această caracteristică este utilă pentru sistemele de comunicații digitale complexe care necesită mai multe ieșiri ale semnalului

• Conformitatea standardelor: Acest dispozitiv este conform standardelor EIA RS-232E, RS-423A și CCITT v.10/X.26, asigurându-se că poate funcționa fără probleme într-o serie de cadre de comunicare digitală și este compatibil cu protocoalele internaționale de comunicare.

• Rata de tipărire programabilă: Puteți regla viteza de ieșire de la 10 V/µs la 2,2 V/µs prin conectarea unui rezistență externă între știftul de reglare a vitezei (SRA) și sol.Această reglabilitate permite reglarea fină a integrității semnalului în funcție de caracteristicile cablului de conectare, reducerea reflecțiilor semnalului și a erorilor de transmisie.

• Gama largă de tensiune de alimentare : ADM5170AP funcționează cu un interval de tensiune de alimentare de la 9 V la 15 V pentru VDD și de la –9 V la –15 V pentru VSS.Această gamă largă găzduiește diverse surse de alimentare, îmbunătățind flexibilitatea dispozitivului în diferite configurații ale sistemului.

• Tehnologie CMOS cu putere redusă: Construit cu tehnologie CMOS cu putere redusă, ADM5170AP reduce consumul de energie până la 40 MW atunci când este dezactivat.Această caracteristică este importantă pentru economisirea energiei în sisteme care necesită ore de operare lungi și durabilitate.

• Ieșiri cu 3 state: Pinii de ieșire ale ADM5170AP pot fi dezactivate folosind pinul EN (Activare intrare).Această funcționalitate permite schimbul de linii de comunicare comune și împiedică interferența semnalului, ceea ce o face ideală pentru sistemele în care mai mulți drivere partajează căi de ieșire.

• Intrări compatibile TTL/CMOS: Driverul de linie acceptă atât nivelurile de intrare TTL, cât și CMOS, oferind versatilitate în interfațarea cu diverse familii logice.Această caracteristică simplifică procesul de proiectare prin eliminarea nevoii de hardware suplimentar de schimbare a nivelului.

• Protecție de scurtcircuit de ieșire: Include o protecție încorporată împotriva pantalonilor scurți de ieșire, ceea ce îmbunătățește fiabilitatea și durabilitatea dispozitivului prin prevenirea deteriorării din cauza scurtcircuitelor accidentale în timpul funcționării.

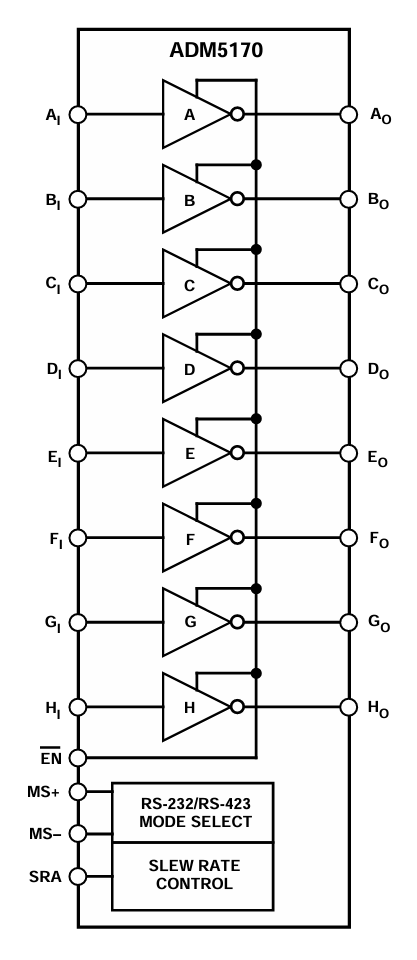

ADM5170AP Diagrama blocului

diagrama bloc din ADM5170AP ilustrează funcția sa ca un driver de linie octal, gestionând opt canale de semnal de intrare-ieșire etichetate A până la H. Fiecare intrare de semnal (AI la HI) trece printr-un driver dedicat de linie de inversare, care convertește TTL/CMOS Semnalele de intrare în nivelurile corespunzătoare de ieșire a șoferului de linie (AO către HO).Aceste ieșiri pot funcționa în conformitate cu standardele RS-232 sau RS-423, în funcție de modul selectat prin intermediul PIN-urilor MS+ și MS. Mod Select Blocați în partea de jos a diagramei comutatoare între nivelurile de semnalizare RS-232 și RS-423.

În plus, diagrama arată un Controlul ratei derulat PIN (SRA), care permite ajustarea ratei de tranziție a semnalelor de ieșire.Acest lucru ajută la gestionarea integrității semnalului și a interferenței electromagnetice (EMI), în special pe liniile de transmisie mai lungi. Ro PIN este un control de activare care activează sau dezactivează toate driverele simultan.În general, ADM5170AP este un IC de driver de linie versatilă utilizat în sistemele de comunicare digitală, conceput pentru a sprijini mai multe standarde și pentru a asigura transmiterea fiabilă a semnalului pe legăturile de date seriale.

Specificații ADM5170AP

Tip	Parametru
Producător	Analog Devices Inc.
Ambalaj	Tub
Starea părții	Învechit
Tip	Șofer
Protocol	RS232, RS423
Numărul de drivere/receptoare	8/0
Rata de date	116kbps
Tensiune - alimentare	9V ~ 15V
Temperatura de funcționare	-40 ° C ~ 85 ° C.
Tip de montare	Montare la suprafață
Pachet / carcasă	28-lcc (J-Lead)
Pachet de dispozitive furnizor	28-PLCC (11.51x11.51)
Numărul produsului de bază	ADM5170

Programarea modului de ieșire ADM5170AP

Cipul ADM5170AP are două moduri de ieșire care îl lasă să funcționeze cu standarde de tensiune diferite pentru trimiterea semnalelor.Aceste moduri sunt:

1. Mod de ieșire scăzut: Acest mod respectă standardul RS-423A, care este utilizat pentru comunicații simple, punct-la-punct.Pentru a utiliza acest mod, conectați PIN -urile selectate în mod, etichetate MS+ și MS–, direct la sol (GND).Această configurație menține nivelul de tensiune mai scăzut și mai controlat, ceea ce este bun pentru a evita interferența atunci când liniile sunt apropiate.

2. Mod de ieșire ridicat: Acest mod se potrivește cu standardul RS-232 și este potrivit pentru scenarii în care cablurile sunt lungi sau semnalul trebuie să călătorească departe, deoarece permite semnale de tensiune mai puternice și mai mari.Pentru a activa acest mod, conectați MS+ la sursa de alimentare pozitivă (VDD) și MS– la sursa de alimentare negativă (VSS).Acest lucru face ca ieșirea să fie mai puternică, asigurând că semnalul rămâne clar pe distanțe mai lungi.

Intrări				Ieșiri
MS+	DOMNIȘOARĂ-	Ro	Date
GND	GND	0	0	5 V până la 6 V (RS-423)
GND	GND	0	1	–5 V până la –6 V (RS-423)
VDD	VSS	0	0	(VDD-3 V) (RS-232) ¹
VDD	VSS	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Z

Aplicații ADM5170AP

Sisteme de comunicare de mare viteză

ADM5170AP este ideal potrivit pentru sistemele de comunicare de mare viteză datorită capacității sale de a gestiona ratele de date de până la 116 kb/s.Acest lucru îl face perfect pentru aplicațiile care necesită o transmisie rapidă și fiabilă a datelor pe rețele.

Porturi I/O la computer și periferice

Acest driver de linie este utilizat pe scară largă în interfațarea porturilor de intrare/ieșire a computerului și periferice.Compatibilitatea sa cu nivelurile TTL/CMOS și standardele RS-232E/RS-423A asigură că se poate integra perfect cu o gamă largă de hardware computer, îmbunătățirea conectivității și fluxului de date între dispozitive.

Modem de mare viteză

Având în vedere manipularea ratei sale ridicate de date și rata reglabilă de tipărire, ADM5170AP este o alegere excelentă pentru aplicațiile de modem de mare viteză.Ajută la modularea și demodularea semnalelor de date în mod eficient, asigurând o conectivitate la internet clară și constantă.

Imprimante

În imprimante, ADM5170AP ajută la transmiterea fiabilă a datelor dintre computer și imprimantă.Capacitatea sa de a transmite date în mod eficient pe distanțe mai lungi, fără pierderi, asigură operațiuni de imprimare rapidă de înaltă calitate.

Traducere la nivel logic

De asemenea, dispozitivul joacă un rol în traducerea la nivel logic, convertind nivelurile de intrare TTL sau CMOS în niveluri de ieșire RS-232E sau RS-423A.Această funcție este bună în sistemele în care dispozitivele funcționează la diferite niveluri logice, asigurând compatibilitatea și comunicarea eficientă pe diverse componente electronice.

ADM5170AP părți similare

• ADM560JRSZ

• ADM5170JP-REEL

• ADM560JRS

ADM5170AP Avantaje

Suport de protocol dual cu modul selectat

ADM5170AP permite selectarea standardelor de ieșire RS-232E și RS-423A folosind intrări selectate de mod (MS+ și MS–).Această compatibilitate dublă oferă flexibilitate în proiectarea aplicațiilor, adaptarea la diverse cerințe de comunicare, fără a fi nevoie de componente suplimentare.

Opt șoferi independenți

Integrarea a opt drivere de linie cu un singur capăt într-un singur pachet, ADM5170AP minimizează nevoia de mai multe cipuri, economisind spațiu și reducând complexitatea în proiectarea sistemului.Această integrare este benefică în mediile cu imobiliare PCB limitate.

Gama largă de tensiune de alimentare

Capacitatea dispozitivului de a funcționa pe o gamă largă de tensiune de alimentare (9 V până la 15 V pentru VDD și –9 V până la –15 V pentru VSS) îl face adaptabil la diverse medii de putere, îmbunătățindu -și utilitatea în setări operaționale diverse.

Consum redus de energie

Cu tehnologie CMOS cu putere redusă, ADM5170AP consumă mai puțină putere, în special atunci când este dezactivat (doar 40 MW).Această eficiență energetică o face potrivită pentru aplicații în care este necesară conservarea energiei electrice, cum ar fi dispozitivele cu baterii.

Intrări compatibile TTL/CMOS

Compatibilitatea sa cu nivelurile logice standard TTL și CMOS asigură că ADM5170AP poate interfața perfect cu o gamă largă de sisteme digitale, eliminând nevoia hardware-ului de schimbare a nivelului și simplificarea proiectării sistemului.

Protecție de scurtcircuit de ieșire

Cu o protecție încorporată împotriva pantalonilor scurți de ieșire, ADM5170AP asigură o durabilitate și o fiabilitate sporită, protejând dispozitivul și sistemul de daunele cauzate de scurtcircuite accidentale în timpul funcționării.

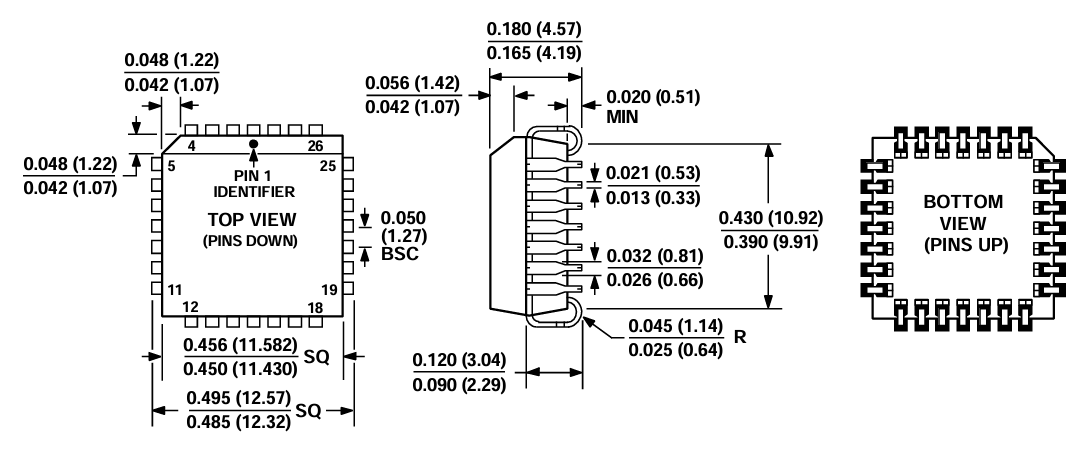

Dimensiuni de ambalare ADM5170AP

Dimensiuni ale pachetului

Parametru	Dimensiune (mm)
Lățimea corpului (min - max)	12.32 - 12.57
Lungimea corpului (min - max)	11.43 - 11.58
Înălțimea corpului (min - max)	9.91 - 10.92
Spațiu de plumb (min - Max)	4.19 - 4.57
Plumb (tipic)	1.27
Grosimea plumbului (min - max)	0,33 - 0,53
Lățimea plumbului (min - max)	0,64 - 1,14
Înălțimea standoff (min)	0,51
Lățimea umărului de plumb (min - max)	1.07 - 1.42
Raza de colț (r) (min - max)	0,64 - 1,14

Contur pachet

ADM5170AP Producător

ADM5170AP este fabricat de Analog Devices Inc. (ADI), un lider recunoscut la nivel mondial în proiectarea și producerea de circuite integrate de înaltă performanță, cu semnal mixt și digital (DSP).Fondată în 1965 și cu sediul central în Wilmington, Massachusetts, ADI este cunoscut pentru furnizarea de soluții semiconductoare de ultimă oră care servesc aplicații în industrii precum comunicații, automatizare industrială, sisteme auto și electronice pentru consumatori.Reputația ADI pentru fiabilitate și inovație se reflectă în componente precum ADM5170AP, care prezintă accentul companiei pe integritatea semnalului, consumul de energie scăzută și flexibilitatea sistemului.Dispozitivele analogice asigură că fiecare produs, inclusiv ADM5170AP, îndeplinește standarde stricte de calitate și performanță pentru sistemele electronice moderne.

Concluzie

ADM5170AP oferă o soluție bine rotunjită pentru aplicațiile de comunicare digitală care solicită o conversie robustă a semnalului și flexibilitatea protocolului.Cu suport pentru standardele RS-232E și RS-423A, opt canale de șofer independente și caracteristici precum rata de tip programabilă și de ieșire activează controlul, simplifică integrarea proiectării într-o gamă largă de sisteme.Compatibilitatea sa cu intrările TTL/CMOS, funcționarea cu putere redusă și protecția de scurtcircuit încorporată își îmbunătățesc în continuare utilitatea în medii sensibile la putere și spațiu.Susținută de reputația Analog Devices pentru calitate și inovație, ADM5170AP este o alegere solidă pentru cei care caută performanțe de încredere în aplicațiile de comunicare în serie.
