Ghid de decodificator video ADV7401KSTZ-140: Caracteristici, aplicații, specificații și fișă tehnică

Acest ghid explică tot ce trebuie să știți despre ADV7401KSTZ-140.Funcționează cu multe standarde video, cum ar fi formate NTSC, PAL și HD, precum 720p și 1080i.De asemenea, se ocupă de grafică de înaltă rezoluție până la 1280 × 1024. Cu convertoarele rapide, opțiunile de ieșire flexibile și suport pentru intrări video digitale precum HDMI, acest cip este perfect pentru utilizarea la televizoare, proiectoare, sisteme AV și înregistratoare video.Acest ghid vă parcurge prin caracteristicile sale, cum funcționează, cum să -l configurați și unde poate fi utilizat.

Catalog

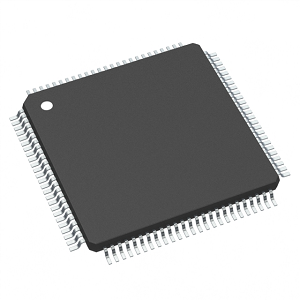

ADV7401KSTZ-140 Prezentare generală

Adv7401kstz-140 este un decodificator video sofisticat și un digitalizator grafic RGB de la Analog Devices, conceput pentru a gestiona diverse formate video, inclusiv PAL, NTSC și SECAM, și să le transforme într-un format digital ITU-R BT.656.Acest cip se remarcă pentru capacitatea sa de a decoda semnalele video componente RGB/YPRPB și de a digitaliza graficele RGB cu rezoluții de până la 1280 × 1024 la 75 Hz (SXGA).Este împuternicit de patru ADC-uri pe 10 biți care funcționează la rate de eșantionare de până la 140 MHz, asigurând o producție video de înaltă calitate pentru aplicații solicitante.Familia ADV7401 include mai multe modele precum ADV7401BSTZ-110 și ADV7401BSTZ-80, care susțin rate maxime mai mici de eșantionare ADC de 110 MHz, respectiv 80 MHz, permițând să selecteze un model care se aliniază cu cerințele lor de rezoluție specifice și de performanță.Această flexibilitate face ca seria ADV7401 să fie o alegere premieră care necesită capacități robuste de procesare video.

Dacă doriți să vă stimulați linia de produse cu decodarea video de înaltă performanță, vă recomandăm cu mare drag să plasați o comandă în vrac cu noi pentru ADV7401KSTZ-140.

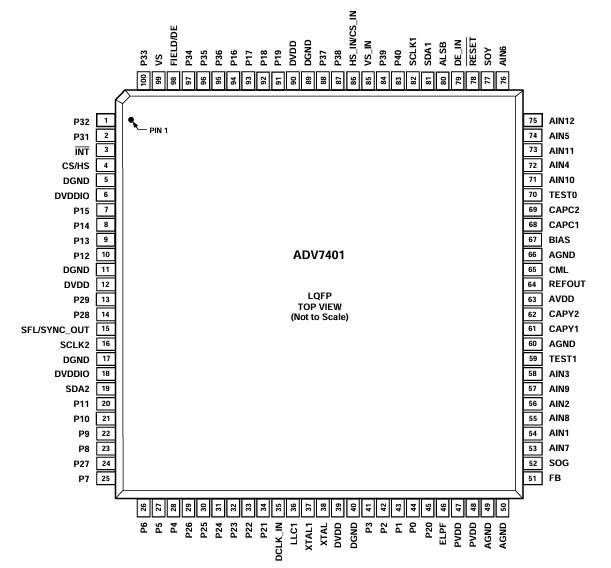

Adv7401KSTZ-140 Configurare pin

Nr. Pin	Mnemonic	Tip	Funcţie
5, 11, 17, 40, 89	Dgnd	G	Teren digital.
49, 50, 66	Agnd	G	Teren analog.
6, 18	Dvddio	P	Tensiunea de alimentare digitală I/O (3,3 V).
12, 39, 90	DVDD	P	Tensiune digitală de alimentare cu miez (1,8 V).
63	Avdd	P	Tensiune de alimentare analogică (3,3 V).
47, 48	PVDD	P	Tensiune de alimentare PLL (1,8 V).
51	FB	I	Intrare de suprapunere rapidă a comutatorului.Acest pin comută între CVBS și semnale analogice RGB.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	Ain1 până la Ain12	I	Canale de intrare video analogică.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 până la P9, P12 până la P19	O.	Portul de ieșire a pixelilor video.
33, 32, 31, 30, 29, 24, 14, 13	P22 până la P29	I/O.	Portul de intrare/ieșire video.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 până la P1, P10 până la P11, P20 până la P21, P31 până la P40	I	Portul de intrare pentru pixeli video.
3	Int	O.	Întrerupe.Acest pin poate fi activ scăzut sau activ. Când biți de stare SDP/CP modifică acest pin declanșatoare.Setul de evenimente care declanșează o întrerupere este sub controlul utilizatorului.
4	HS/CS	O.	HS este un semnal de ieșire de sincronizare orizontală (SDP și Moduri CP).CS este un semnal digital de sincronizare compozită (și poate fi selectat în modul CP).
99	Vs	O.	Semnal de ieșire de sincronizare verticală (SDP și CP moduri).
98	Câmp/de	O.	Semnal de ieșire de sincronizare a câmpului (toate videoclipurile întrețesute moduri).Acest pin poate fi, de asemenea, activat ca semnal de activare a datelor (DE) în modul CP Pentru a permite conectarea directă la un HDMI/DVI TX IC.
81, 19	SDA1, SDA2	I/O.	I²C PORT PORT DATE DE SERII PINS/OUTPUT.SDA1 este datele Linia pentru portul de control și SDA2 este linia de date pentru VBI Readback port.
82, 16	SCLK1, SCLK2	I	I²C Intrare de ceas serial port (rata maximă de ceas de 400 kHz). SCLK1 este linia de ceas pentru portul de control și SCLK2 este linia de ceas pentru Portul de citire a datelor VBI.
80	Alsb	I	Acest pin selectează adresa I²C pentru controlul ADV7401 și porturi de readback VBI.ALSB setat pe logica 0 setează adresa pentru o scriere la Portul de control al 0x40 și adresa de citire pentru portul VBI din 0x21.Alsb Setați la o logică înaltă stabilește adresa pentru un port de control pentru a controla 0x42 și Adresa de citire pentru portul VBI din 0x23.
78	Resetează	I	Resetare sistem de intrare, activă activ.Un impuls minim de resetare scăzută Lățimea de 5 ms este necesară pentru a reseta circuitele ADV7401.
36	Llc1	O.	LLC1 este un ceas de ieșire blocat în linie pentru datele pixelilor (Intervalul este de 12,825 MHz până la 140 MHz pentru ADV7401KSTZ-140; 12,825 MHz până la 110 MHz pentru ADV7401BSTZ-110;12.825 MHz la 80 MHz pentru ADV7401BSTZ-80).
38	Xtal	I	Pinul de intrare la cristalul 28.63636 MHz sau poate fi Overdriven de un extern 3,3 V 28.63636 MHz Sursa oscilatorului de ceas la ceas ADV7401.
37	XTAL1	O.	Acest pin se conectează la cristalul 28.63636 MHz sau permite Utilizarea unei conexiuni la un oscilator de ceas de 3,3 V 28.63636 MHz pentru a fi utilizat ca un Ceas pentru ADV7401.În modul de cristal, cristalul trebuie să fie un fundamental.
46	ELPF	O.	Filtrul de buclă externă recomandat trebuie conectat la acest pin ELPF.
70	Test0	NC	Acest pin trebuie lăsat neconectat sau alternativ legat la Agnd.
59	Test1	O.	Acest pin trebuie lăsat neconectat.
15	SFL/SYNC_OUT	O.	Subcarrier Frecvence Lock (SFL).Acest pin conține un flux de ieșire în serie care poate fi utilizat pentru a bloca frecvența subcarriei când Acest decodificator este conectat la orice codificator video digital pentru dispozitive analogice. Sync_out este semnalul de ieșire de sincronizare feliat disponibil numai în modul CP.
64	Refout	O.	Ieșire de referință internă de tensiune.
65	CML	O.	Pinul de nivel în mod comun (CML) pentru ADC-urile interne.
61, 62	Capy1, Capy2	I	Rețeaua de condensatoare ADC.
68, 69	CAPC1, CAPC2	I	Rețeaua de condensatoare ADC.
67	PĂRTINIRE	O.	Pin de setare externe de prejudecată.Conectați recomandarea rezistență (1,35 kΩ) între știft și sol.
86	Hs_in/cs_in	I	Poate fi configurat în modul CP pentru a fi fie un HS digital Semnal de intrare sau un semnal de intrare digital CS utilizat pentru extragerea sincronizării într-un fir de 5 fire sau modul RGB cu 4 fire.
85	Vs_in	I	VS Semnal de intrare.Utilizat în modul CP pentru modul de sincronizare cu 5 fire.
79	De_in	I	Date Activare semnal de intrare.Utilizat în intrare digitală pe 24 de biți Modul port (de exemplu, procesarea datelor RGB pe 24 de biți dintr-un DVI RX IC).
35	Dclk_in	I	Semnal de intrare ceas.Utilizat în modul de intrare digitală pe 24 de biți (de exemplu, procesarea datelor RGB pe 24 de biți de la un DVI RX IC) și, de asemenea, în Modul de intrare digital CVBS.
52	SOG	I	Sincronizare la intrarea verde.Utilizat în modul de sincronizare încorporat.
77	SOIA	I	Sincronizare pe intrarea LUMA.Utilizat în modul de sincronizare încorporat.

Caracteristici ADV7401KSTZ-140

• Conversie analog-digitală de mare viteză: ADV7401KSTZ-140 este echipat cu patru convertoare analog-digitale pe 10 biți (ADC) care pot funcționa la rate de eșantionare de până la 140 MHz.Această capacitate îi permite să digitalizeze în mod eficient semnalele video de înaltă rezoluție, ceea ce o face potrivită pentru aplicații avansate de procesare video.

• Multiplexor de intrare analogică versatilă: Acest dispozitiv are un multiplexor de intrare analogică cu 12 canale, care include suport rapid scart.Această funcționalitate permite comutarea între diverse surse video analogice fără probleme, adaptând diverse cerințe de intrare pentru sisteme video.

• Suport standard video complet: ADV7401KSTZ-140 acceptă o gamă largă de standarde de culori video, inclusiv NTSC, PAL și SECAM.De asemenea, poate prelucra formate video componente, cum ar fi 525p, 625p, 720p și 1080i, asigurând compatibilitatea cu diverse formate și rezoluții video globale.

• Digitalizare grafică: Capabil să digitalizeze grafică RGB până la rezoluții de 1280 × 1024 la 75 Hz (SXGA), ADV7401KSTZ-140 este ideal pentru aplicații care necesită procesare grafică de înaltă rezoluție, cum ar fi sisteme avansate de supraveghere și semnalizare digitală.

• Conversie avansată a spațiului culorilor: Dispozitivul încorporează o matrice de conversie a spațiului culorilor 3 × 3 care facilitează conversia flexibilă între diferite spații de culoare, cum ar fi YCRCB în RGB și invers.Această caracteristică este excelentă pentru menținerea preciziei și calității culorilor în aplicațiile multimedia.

• Port de intrare digitală: ADV7401KSTZ-140 include un port de intrare digital pe 24 de biți care acceptă date de la IC-urile de recepție DVI/HDMI.Această caracteristică îmbunătățește compatibilitatea cipului cu surse video digitale moderne, permițându -i să fie integrată într -o gamă largă de sisteme multimedia digitale.

• Interfețe de ieșire programabile : Oferă o interfață de ieșire programabilă care poate fi setată pe formate de ieșire a pixelilor 4: 4 sau 8 biți 4: 2: 2.Această flexibilitate asigură că producția poate fi adaptată pentru a răspunde nevoilor specifice de aplicație, fie pentru echipamente de difuzare sau electronice.

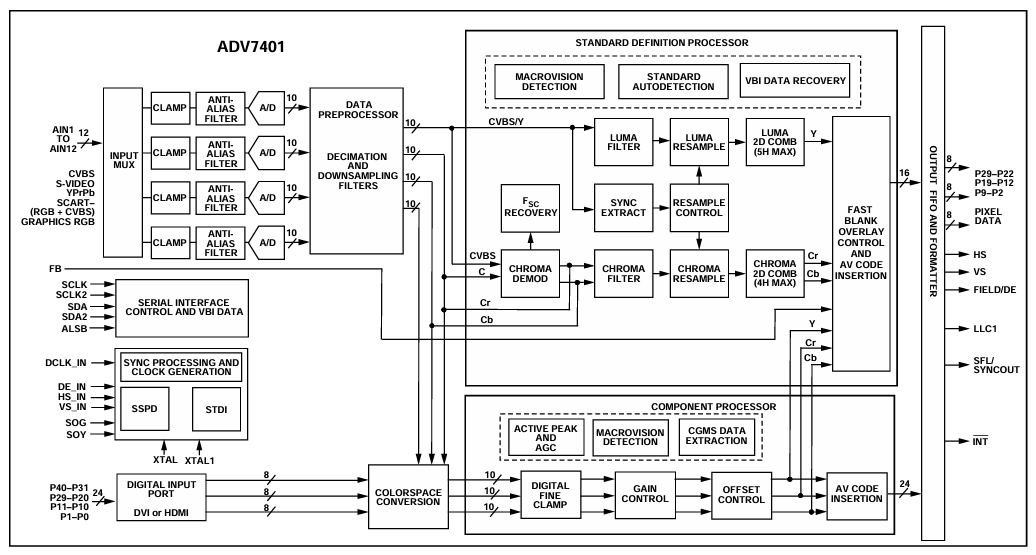

ADV7401KSTZ-140 Diagrama blocului

Diagrama Adv7401kstz-140 ilustrează blocurile funcționale interne ale acestui decodificator video avansat și digitalizator, subliniind modul în care procesează diverse semnale video analogice în ieșire digitală.CIP acceptă mai multe formate de intrare, cum ar fi Cvbs, S-Video, YPBPR, și RGB, toate dirijate prin MUX de intrare care selectează printre cele 12 intrări analogice (AIN1 până la Ain12).Fiecare semnal selectat trece printr -un CLAMP şi Filtru anti-alias Pentru a pregăti semnalul pentru digitalizare de către unul dintre convertoarele analog-digitale integrate pe 10 biți (A/D).

Odată digitalizate, semnalele sunt procesate în Preprocesor de date, care include Decimare şi Filtre de eșantionare pentru a reduce ratele de date și a pregăti semnale pentru procesarea digitală ulterioară.În funcție de tipul de intrare, videoclipul poate fi procesat fie prin intermediul Procesor de definiție standard sau Procesor component. SD Procesor gestionează semnalele compuse și S-Video, efectuând sarcini precum Demodularea cromului, Filtrare LUMA și Chroma, Filtrare pieptene, și Reeșantionarea, asigurând o separare clară a componentelor de luminanță și cromină.De asemenea, include funcții precum Detectarea macrovisionului şi Recuperarea datelor VBI.

Pentru videoclipuri componente, Procesor component este responsabil pentru operațiuni precum Câștig de câștig, Corecția compensării, și Vârf activ şi Agc ajustări.Include CGMS şi Macrovision Detectarea datelor pentru respectarea protecției copiilor.În plus, există Conversia spațiului de culori a adapta Ycbcr sau RGB semnale la formatul de ieșire necesar.Toate semnalele procesate converg în Ieșire FIFO şi Formatter, unde sunt aliniate, formatate și sincronizate înainte de a fi ieșite ca date digitale ale pixelilor, împreună cu semnale de sincronizare, cum ar fi HS, Vs, Câmp/de, și alții.Diagrama arată și suport pentru DVI sau HDMI intrare printr-un port digital pe 8 biți și încorporat Serial Controlul interfeței pentru comunicare și configurare.

Specificații ADV7401KSTZ-140

Tip	Parametru
Producător	Analog Devices Inc.
Ambalaj	Tavă
Starea părții	Activ
Funcţie	Decodificator, digitalizator
Aplicații	Video pentru consumatori
Standarde	ITU-R BT.656, NTSC, PAL, SECAM
Interfață de control	Serial
Tensiune - alimentare	1.65V ~ 3.6V
Tip de montare	Montare la suprafață
Pachet / carcasă	100-LQFP
Pachet de dispozitive furnizor	100-LQFP (14x14)
Numărul produsului de bază	Adv7401

Aplicații ADV7401KSTZ-140

Televizoare de înaltă definiție (HDTV)

ADV7401KSTZ-140 este utilizat în diferite tipuri de modele HDTV, inclusiv LCD, DLP ™, Plasma și CRT, pentru a decoda și prelucra o gamă largă de semnale video.Capacitatea sa de a gestiona mai multe standarde și formate de difuzare face o componentă importantă pentru a asigura o compatibilitate largă și o ieșire video de înaltă calitate în tehnologia televiziunii.

Proiectoare

Acest decodificator video este integral atât în ​​proiectoarele LCD, cât și în DLP, unde îmbunătățește capacitățile de procesare video.Permite proiectoarelor să redea cu exactitate conținut de înaltă rezoluție, ceea ce îl face ideal atât pentru setările de home theater, cât și pentru mediile de prezentare profesională.

Set-top Boxe (STB) cu înregistrator video personal (PVR)

În casetele de top, ADV7401KSTZ-140 facilitează decodarea diferitelor formate video, pentru a vizualiza și înregistra conținut din diferite surse.Această caracteristică acceptă funcționalitatea înregistratoarelor video personale, opțiunile flexibile de vizualizare și înregistrare.

Receptoare audio-video (AVRS)

Chip îmbunătățește receptoarele audio-video prin integrarea capacităților de decodare video robustă cu gestionarea audio.Această integrare este bună pentru AVR -urile utilizate în sistemele de divertisment pentru locuințe, oferind o experiență audio și video fără probleme într -un singur dispozitiv.

Convertoare de scanare multiformat

ADV7401KSTZ-140 este utilizat în convertoare de scanare multiformat pentru a ajuta la convertirea semnalelor video între diferite formate și rezoluții.Această aplicație este excelentă pentru a asigura compatibilitatea și pentru a menține calitatea video în diferite tehnologii și standarde de afișare.

Înregistratoare DVD cu suport progresiv de intrare de scanare

În înregistratoarele DVD, ADV7401KSTZ-140 joacă un rol prin decodarea și digitalizarea semnalelor video primite, susținând intrări progresive de scanare.Această capacitate permite înregistratoarelor DVD să capteze și să stocheze conținut video de înaltă calitate, sporind calitatea generală a înregistrării.

ADV7401KSTZ-140 Piese similare

• ADV7401BSTZ-110

• ADV7401WBSTZ-110

• Adv7441abstz-110

ADV7401KSTZ-140 Pași de programare

1. Selectați modul primar corespunzător (prim_mode) și standardul video (VID_STD): Modul primar și selecția standard video este importantă, deoarece determină modul în care ADV7401KSTZ-140 interpretează semnalul video primit.Registrul PRIM_MODE identifică formatul principal al intrării video (de exemplu, NTSC, PAL), în timp ce registrul VID_STD specifică detaliile standard (de exemplu, 525i, 625i).Setarea acestor registre asigură corect că decodorul video poate gestiona atributele specifice ale semnalului de intrare, cum ar fi rata de cadru și rezoluția.

2. Configurați ceasul de blocare (Latch_clk): Setarea ceasului de blocare este importantă pentru sincronizarea procesării datelor video.Programând registrul Latch_clk, ajustați calendarul zăvorului de date pentru a se potrivi cu frecvența de ceas pixel a videoclipului de intrare.Acest pas este important pentru a se asigura că decodificatorul video surprinde corect și procesează fiecare pixel la momentul potrivit, evitând probleme de calendare sau corupție de date.

3. Setați raportul divizor PLL: Această etapă implică setarea manuală a raportului de divizor PLL (buclă blocată în fază) pentru a genera ieșirea corectă a ceasului de pixeli dintr-o frecvență de intrare dată.Activând controlul manual (PLL_DIV_MAN_EN) și programarea PLL_DIV_RATIO, puteți regla fin ceasul de pixeli de ieșire pentru a se potrivi cu nevoile specifice ale afișajului sau al sistemului de procesare ulterioară.Acest control precis este bun pentru menținerea integrității semnalului și a sincronizării în lanțul dvs. de procesare video.

4. Configurați setările de pompă VCO și PLL de încărcare: Setarea gamei VCO (oscilatorul controlat de tensiune) și reglarea pompei de încărcare PLL sunt importante pentru stabilizarea frecvenței ceasului de pixeli generat.Registrele VCO_RANGE și PLL_QPUMP vă permit să optimizați performanța PLL în diferite condiții de operare, asigurându -vă că ceasul de ieșire rămâne stabil și în specificațiile necesare pentru decodarea video fiabilă.

5. Setați lungimea liniei de rulare liberă (FR_LL): În situațiile în care intrarea video este pierdută sau întreruptă, setarea lungimii liniei de rulare liberă ajută la menținerea unei ieșiri consistente, specificând lungimea liniei în modul liber.Calculând și setarea registrului FR_LL în funcție de perioada de linie preconizată, ADV7401KSTZ-140 poate continua să producă cadre video cu o sincronizare corectă, ceea ce este bun pentru aplicațiile care necesită o prezență video constantă.

ADV7401KSTZ-140 Avantaje

Compatibilitatea în format versatil

ADV7401KSTZ-140 se remarcă pentru capacitatea sa de a sprijini o mare varietate de standarde video, inclusiv NTSC, PAL, SECAM și formate de înaltă definiție, cum ar fi 720p și 1080i.Poate gestiona graficele RGB până la rezoluția SXGA.Această compatibilitate largă permite utilizarea cipului în aplicații diverse, fără a vă face griji cu privire la constrângerile de format.

Procesare video de înaltă calitate

Echipat cu patru ADC-uri pe 10 biți care pot proba de până la 140 MHz, ADV7401KSTZ-140 asigură o prelucrare video de înaltă calitate.Această capacitate îi permite să capteze și să convertească semnale video cu o claritate sporită și o precizie a culorilor, oferind o reproducere video superioară.Acest lucru este benefic în aplicațiile în care calitatea video este importantă, cum ar fi în imagini medicale, difuzare de înaltă definiție și sisteme de supraveghere a securității.

Proiectare simplificată a sistemului

Prin integrarea atât a funcționalităților de decodare video, cât și RGB grafică într-un singur cip, ADV7401KSTZ-140 simplifică proiectarea generală a sistemului.Această integrare reduce numărul de componente necesare în faza de proiectare, ceea ce duce la economii de costuri atât din punct de vedere al materialelor, cât și al ansamblului.De asemenea, îmbunătățește fiabilitatea sistemului datorită mai puține interconectări și punctelor potențiale de eșec, ceea ce îl face o soluție eficientă pentru sistemele multimedia complexe.

Opțiuni de ieșire flexibile

Dispozitivul oferă interfețe de ieșire flexibile, capabile să suporte atât formate de pixeli de 4: 4: 4 și 8 biți 4: 2: 2, de 4: 4 și 8 biți.Această flexibilitate permite personalizarea formatului de ieșire pe baza cerințelor lor specifice de aplicație, indiferent dacă au nevoie de fidelitate de culoare ridicată pentru semnalizare digitală sau formate de pixeli optimizate pentru interfețe video.Această adaptabilitate asigură că ADV7401KSTZ-140 poate fi utilizat în mod eficient pe diferite utilizări finale.

Performanță fiabilă în diferite condiții

Proiectat pentru a funcționa într-un interval de temperatură industrială de -40 ° C până la +85 ° C, ADV7401KSTZ-140 este construit pentru a efectua în mod fiabil într-o gamă largă de condiții de mediu.Această robustete o face potrivită pentru utilizarea în aplicații în aer liber, setări industriale și alte scenarii în care fluctuațiile de temperatură sunt o preocupare.Vă puteți baza pe dispozitiv pentru a menține performanțe consistente, indiferent de provocările termice care ar putea apărea în mediile operaționale.

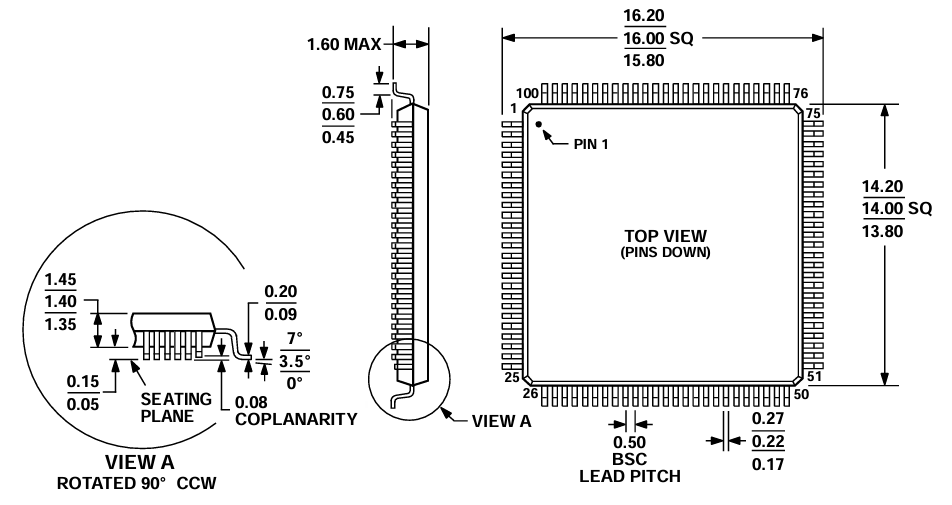

ADV7401KSTZ-140 Dimensiuni de ambalare

Dimensiuni ale pachetului

Parametru	Dimensiune (mm)
Dimensiunea corpului (tipic)	14.00 × 14.00
Dimensiunea corpului (min - max)	13.80 - 14.20
Interval total de plumb (min - max)	15.80 - 16.20
Înălțimea pachetului (maxim)	1.6
Înălțimea corpului (min - max)	1.35 - 1,45
Lățimea plumbului (min - max)	0,17 - 0,27
Place de plumb (distanțare de bază)	0,5
Înălțimea standoff -ului de plumb	0,05 - 0,15
Interval de unghi de plumb	0 ° - 7 °
Coplanaritate de plumb (maxim)	0,08

Contur pachet

Adv7401KSTZ-140 Producător

ADV7401KSTZ-140 este un sofisticat decodificator video multiformat și digitalizator grafic care este fabricat de Analog Devices Inc., un lider de renume în industria semiconductorilor.Cunoscut pentru inovația și fiabilitatea lor, Analog Devices este specializat în dezvoltarea și producerea unei game largi de circuite integrate pentru aplicații de procesare a semnalului.Experiența companiei se asigură că ADV7401KSTZ-140 este capabil să ofere decodarea video de înaltă performanță, susținând o varietate de formate video și standarde pentru aplicații multimedia.

Concluzie

ADV7401KSTZ-140 iese în evidență ca o soluție robustă și flexibilă pentru solicitarea sarcinilor de procesare a semnalului video.Cu suport pentru mai multe standarde video globale, digitalizare RGB de înaltă rezoluție, formate de ieșire programabile și funcționare pe intervalele de temperaturi industriale, oferă fiabilitate și performanță atât în ​​medii de consum, cât și în medii profesionale.Fie pentru îmbunătățirea sistemelor multimedia, simplificarea arhitecturii de proiectare, fie pentru asigurarea compatibilității pe diverse formate, acest decodificator/digitalizator oferă beneficii.ADV7401KSTZ-140 rămâne o componentă versatilă și pregătită pentru viitor pentru aplicații video integrate.
