BTA41600B TRIACS: PINOUT, alternative și fișă de date

Acest articol explorează BTA41600B, un puternic 40 A TRIAC conceput pentru comutarea eficientă a curentului alternativ.Ideal pentru aplicații de mare putere, are o filă izolată de 2500 V rms pentru a gestiona puterea în siguranță și eficient.Aici, ne adunăm în arhitectura, PINOUT și specificațiile dispozitivului, oferind o înțelegere completă a capacităților și aplicațiilor sale.

Catalog

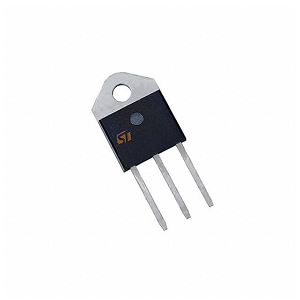

Ce este BTA41600B?

BTA41600B Se remarcă ca un membru proeminent al seriei BTA/BTB40-41, elaborat pentru sarcini robuste de comutare alternativă.Capacitatea sa de a gestiona sarcini electrice substanțiale își îmbunătățește valoarea în mediile solicitante.O caracteristică notabilă a acestui dispozitiv este pachetul său de mare putere, cu o filă izolată capabilă să reziste până la 2500 de volți.Încorporarea unei caracteristici izolate în proiectarea sa adaugă straturi de siguranță și dependență atunci când sunt integrate în circuite.„41” din numărul modelului său indică capacitatea sa impresionantă de 40 amperi, subliniind eficiența sa în manipularea curenților electrici.

BTA41600B gestionează efectiv tensiuni de până la 600 volți, afișând o adaptabilitate remarcabilă.Cerința sa de sensibilitate la declanșare, doar 50mA, îi îmbunătățește receptivitatea, ceea ce o face ideală pentru scenarii care necesită un control precis.Atunci când funcționează la temperaturi de 25 până la 40 de grade Celsius, dispozitivul funcționează optim, asigurând longevitatea.Rezistența Triac a ratingurilor de vârf de 400 amperi pentru 20ms subliniază durabilitatea acestuia.Această caracteristică se dovedește valoroasă în timpul creșterii temporare a puterii, oferind un nivel de fiabilitate în proiectarea circuitului.

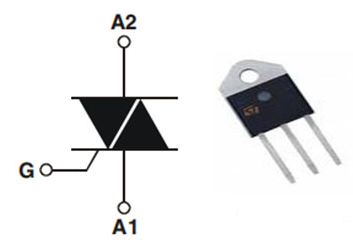

Configurare pin BTA41600B

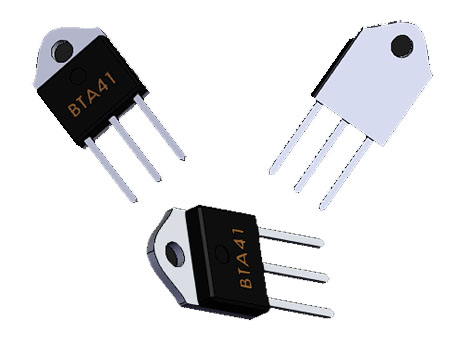

Simbolul, amprenta și modelul CAD BTA41600B

Caracteristici ale BTA41600B

• gestionează în mod constant curenții mari, chiar și în condiții solicitante.

• Rezistența termică scăzută asigură o disipare eficientă a căldurii, prevenind supraîncălzirea și îmbunătățirea longevității.

• Construit pentru performanțe pe termen lung în medii dure, ideal pentru sectoarele auto, aerospațiale și automatizări industriale.

• Reduce zgomotul electric în circuitele de curent alternativ și asigură tranziții netede de energie, îmbunătățind fiabilitatea sistemului.

• Reduceți standardele UL1557 și respectă ROHS, îndeplinind cerințele moderne de siguranță și de mediu.

• Rezistent la fluctuații și condiții dure, asigurând fiabilitatea în diferite aplicații.

• Combină eficiența, fiabilitatea și conformitatea, ceea ce o face o alegere de încredere pentru proiectele de inginerie solicitante.

Specificații tehnice BTA41600B

Caracteristici tehnice, caracteristici și parametri ai BTA41-600B, împreună cu componente comparabile cu STMicroelectronics BTA41-600BRG.

Tip	Parametru
Starea ciclului de viață	Activ (Ultima actualizare: acum 7 luni)
Placare de contact	Staniu
Tip de montare	Prin gaură
Numărul de pini	3
Numărul de elemente	1
Ambalaj	Tub
Starea părții	Activ
Numărul de terminații	3
Tensiune - DC evaluat	600V
Numărul piesei de bază	BTA41
Configurație	Singur
Tensiune inversă repetitivă maximă (VRRM)	600V
Țineți curent	80mA
Timp de conducere din fabrică	5 săptămâni
Munte	Prin gaură
Pachet / carcasă	Top-3 izolat
Greutate	4.535924G
Temperatura de funcționare	-40 ° C ~ 125 ° C TJ
Cod JESD-609	E3
Nivel de sensibilitate la umiditate (MSL)	1 (nelimitat)
Cod ECCN	Ureche99
Rating curent	40a
Număr de pini	3
Conexiune de caz	IZOLAT
RMS curent (IRMS)	40a
Tip de dispozitiv de declanșare	4 Quadrant Logic Level Triac
Tensiune - declanșator de poartă (vgt) (max)	1.3V
Curent - declanșator de poartă (IGT) (max)	50mm
Curent de scurgere (max)	5mA
Tip triac	Standard
Lungime	15.5mm
Ajunge la SVHC	Fără SVHC
Starea ROHS	ROHS3 Conform
Curent - Non Rep. Surge 50, 60Hz (ITSM)	400a 420a
Curent - Hold (IH) (Max)	80mA
Rata critică de creștere a tensiunii în afara statului min	500V/μs
Înălţime	12.85mm
Lăţime	4.6mm
Întărirea radiațiilor	Nu
Plumb liber	Plumb liber

Folosind triacuri BTA41600B

Imaginea arată simbolul circuitului unui Triac, un dispozitiv semiconductor utilizat în mod obișnuit pentru controlul puterii de curent alternativ în diferite aplicații, cum ar fi întunecarea luminilor sau reglarea vitezei motorului.Are trei terminale: A1, A2 și G (GATE).Terminalul A1 se conectează la o parte a rețelei de curent alternativ și servește ca punct de referință pentru funcționarea Triacului, în timp ce A2 se conectează la sarcină, cu cealaltă parte a sarcinii revenind la a doua linie de curent alternativ.Terminalul de poartă este punctul de control, necesitând un puls de curent continuu mic (de exemplu, 50 Ma pentru dispozitive precum BTA41600B) pentru a declanșa conducerea.Odată declanșată, Triacul poate efectua curent în ambele direcții, rămânând pornit până când curentul scade sub un anumit prag aproape de capătul ciclului AC.Această conducere bidirecțională și capacitatea de a gestiona puterea ridicată fac ca triacurile să fie ideale pentru controlul sarcinilor de curent alternativ.

Pentru a utiliza un Triac în mod eficient, sunt necesare declanșarea corectă și configurarea circuitului.Aplicați un puls continuu pe terminalul porții pentru a porni triacul, permițând curentul să curgă între A2 și A1.Momentul acestui puls determină unghiul de fază la care începe să conducă triacul, care ajustează puterea livrată la sarcină.De exemplu, declanșarea la începutul ciclului AC oferă mai multă putere, în timp ce declanșarea mai târziu reduce puterea.Asigurați -vă că circuitul de declanșare DC împărtășește o referință comună cu rețeaua de curent alternativ, conectând A1 atât la linia de curent alternativ, cât și la solul circuitului de declanșare.Această conexiune este necesară pentru menținerea sincronizării adecvate.Prin variația calendarului declanșatorului, puteți controla cu precizie puterea de putere, permițând funcționarea lină a dispozitivelor de mare putere într-o varietate de aplicații.

Circuite de aplicație pentru BTA41600B

Componenta BTA41600B gestionează eficient sarcinile de curent alternativ, demonstrându -și eficiența în gestionarea sarcinilor complexe asociate cu dispozitive precum arzătoare, pompe de motor și sisteme de iluminat.Versatilitatea sa permite o adaptare lină la diverse scheme de control, care îmbogățesc capacitățile operaționale ale multor aparate.Adoptarea acestui dispozitiv facilitează trecerea de la elemente de încălzire convenționale sau bobine de inducție la cablarea sofisticată a motorului, permițând controlul vitezei reglate fine și reglarea precisă a temperaturii.

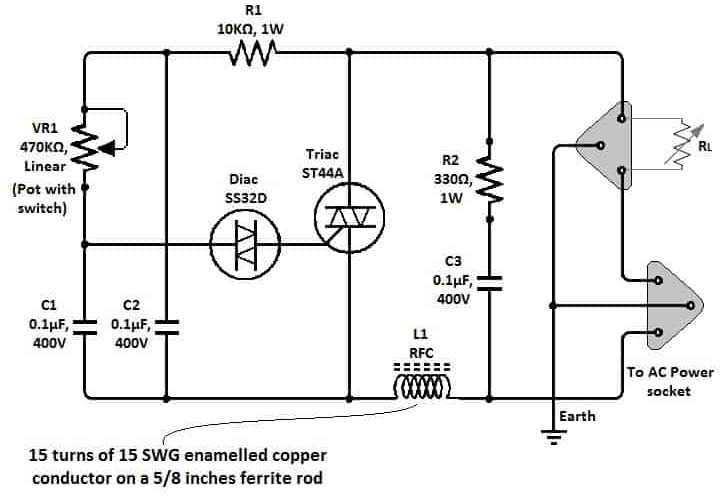

Circuit de aplicație

Circuitul de mai sus este conceput pentru a controla puterea către dispozitive precum bobinele de încălzire sau motoarele AC.Funcționează prin reglarea curentului electric livrat pe aceste dispozitive, permițând controlul asupra lucrurilor precum temperatura într -un încălzitor sau viteza unui motor.În miezul acestui circuit se află un rezistor variabil (VR1), care se poate regla pentru a schimba puterea.Această rezistență, împreună cu doi condensatori (C1 și C2), creează o întârziere a semnalului electric.Această întârziere afectează atunci când se activează o componentă numită un triac, care controlează când și câtă putere este trimisă dispozitivului.

Alte componente din circuit ajută la asigurarea că funcționează în siguranță și eficient.Acestea includ rezistențe suplimentare (R1 și R2) și un alt condensator (C3) care protejează împotriva vârfurilor excesive de curent și de tensiune, asigurând o funcționare stabilă.Un inductor (L1) filtrează, de asemenea, zgomot nedorit de înaltă frecvență de pe linia electrică.Schimbând setarea pe rezistența variabilă, puteți controla cât de multă putere curge la sarcină, reglând eficient lucrurile precum căldura într -un aragaz sau viteza într -un motor.Această metodă este simplă și este utilizată în mod obișnuit în aplicațiile gospodărești și industriale pentru a reglementa puterea.

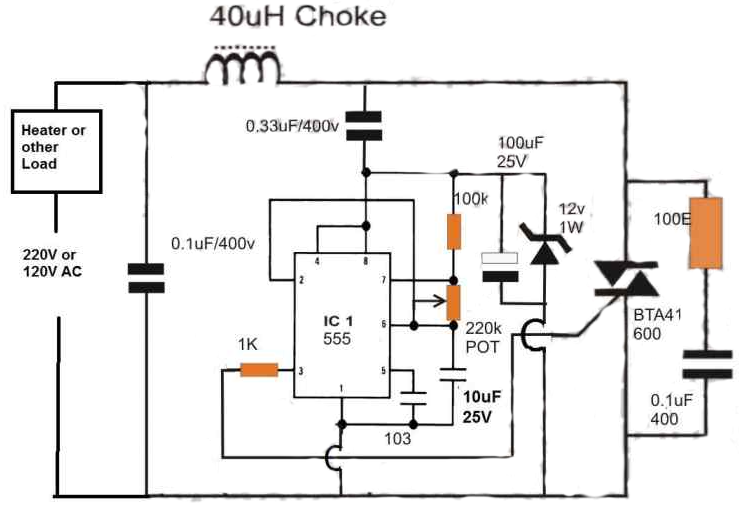

Circuit de aplicație

Diagrama circuitului de mai sus demonstrează un sistem PWM (modularea lățimii pulsului) pentru controlul puterii motoarelor AC sau a bobinelor de încălzire folosind un Triac de mare putere, BTA41/600.Acest tip de circuit este perfect pentru aplicații precum reglarea vitezei motorului sau controlul temperaturii încălzitorului, deoarece permite puterea variabilă.Iată cum funcționează: Circuitul se conectează la o sursă de 220V sau 120V AC, cu sarcina (motorul sau încălzitorul) în serie cu Triacul, care reglementează livrarea de energie.Un cronometru IC 555 acționează ca un generator PWM, producând un semnal la pinul 3, a cărui frecvență și ciclu de serviciu sunt determinate de rezistențe, condensatoare și un potențiometru de 220K pentru reglare.Acest semnal PWM pornește triacul, controlând câtă putere atinge sarcina.O sufocare de 40 μH filtrează zgomotul de înaltă frecvență, în timp ce un circuit de snubber (rezistență și condensator de-a lungul Triacului) îl protejează de vârfurile de tensiune și curent.Prin reglarea ciclului de serviciu PWM cu potențiometrul, puteți regla o putere de reglare a puterii, ceea ce face ca circuitul să fie eficient și versatil pentru controlul vitezei motorului sau a temperaturii încălzitorului în configurații de mare putere.

Componente alternative pentru BTA41600B

Număr de piesă	Descriere	Producător
Dtn8e	Triac, 400V V (DRM), 8A I (T) RMS, TO-220AB	Onsemi
CQ202-4BS-2	Triac, 200V V (DRM), 4A I (T) RMS, TO-202-2, 3 PIN	Corp de semiconductor central
Mac4n	Triac, 800V V (DRM), 4A I (T) RMS, TO-220AB	Freescale Semiconductor
BTA212-800E	Triac, 800V V (DRM), 12a I (t) rms	Philips Semiconductors
BCR8CM-12L	Triac, 600V V (DRM), 8A I (T) RMS, TO-220AB, TO-220, 3 PIN	Mitsubishi Electric
BTB08-700TW	700V, 8A, 4 Quadrant Logic Level Triac, TO-220AB, Plastic, până la 220AB, 3 pini	Stmicroelectronics
T0610SH	700V, 6a, 4 Triac la nivel logic al quadrantului	Stmicroelectronics
CQ39DT	4 Quadrant Logic Level Triac, 400V V (DRM), 4A I (T) RMS, Până la 39	Corp de semiconductor central
T0512DH	Triac, 400V V (DRM), 5A I (T) RMS	Tag Semiconductors Ltd
DTC8C-N	Triac, 200V V (DRM), 8A I (T) RMS, TO-220AB, TO-220, 3 PIN	Sanyo Electric Co Ltd

Aplicațiile BTA41600B

• Controlul pornit/oprit în contexte: Sisteme puternice precum relee statice, sisteme de încălzire și startere de motor de inducție.Crește eficiența și precizia în operațiuni în procesele tehnologice.

• Relee statice în protecția sistemelor de energie electrică: Monitorizează rețelele electrice în timp și reduce timpul de răspuns al defecțiunilor.Îmbunătățește precizia, scade uzura și extinde durata de viață a echipamentului.

• Sisteme de încălzire și optimizarea energiei: Controlează consumul de energie și distribuția căldurii pentru o mai bună eficiență.Se integrează cu tehnologii inteligente pentru confort personalizat și economii de energie.

• Pornirea motorului de inducție: Asigură o putere constantă în timpul pornirii, reducând stresul mecanic/electric.Extinde durata de viață a motorului și sprijină operațiuni lină în setări industriale.

• Întunecare ușoară și economii de energie: Reglementează fluxul de curent pentru luminozitatea reglabilă și reducerea costurilor de utilitate.

Îmbunătățește personalizarea ambianței în iluminatul rezidențial și comercial.

• Reglarea vitezei motorii: Permite controlul precis al frecvenței/tensiunii pentru performanțe optime sub sarcină.Suportează fabricarea inteligentă cu un control automat flexibil, automat.

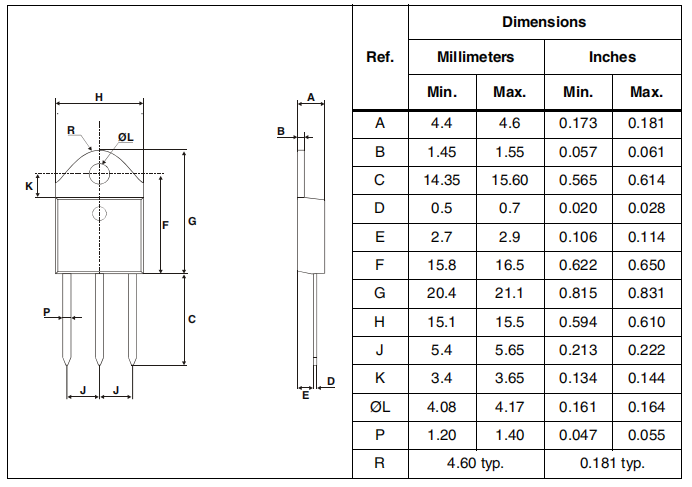

Pachet pentru BTA41600B

BTA41600B Informații despre producător

Născut din fuziunea lui Thomson Semiconductors și SGS Microelettronica în Elveția, STMicroelectronica a devenit o forță globală formidabilă în sectorul semiconductorului.Această fuziune a fost o mișcare strategică pentru a valorifica o gamă mai largă de abilități tehnologice și pentru a -și extinde influența pieței.Pe măsură ce timpul a progresat, compania și -a lărgit adept amprenta prin crearea mai multor sediile regionale, care își susțin prezența pe piețele tehnologice.STMicroelectronics personifică excelența semiconductorului cu expansiunea strategică, concentrarea centrată pe inovație și impactul în diverse industrii.Strategiile sale proactive indică o cale de impact probabil continuă, care conduce căile viitoare ale tehnologiei.
