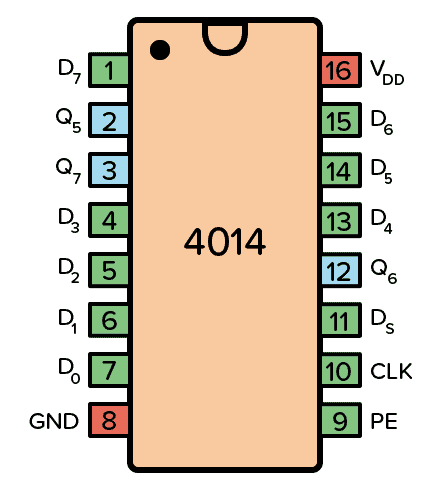

Numele pinului |
Nr. Pin |
Tip |
Descriere |
|
VDD |
16 |
Putere |
Tensiune de alimentare (+3 până la +15V) |
|
GND |
8 |
Putere |
Sol (0V) |
|
D0-D7 |
1, 4, 5, 6, 7, 13, 14, 15 |
Intrare |
PIN de intrare paralel de date |
|
Q5, Q6, Q7 |
2, 3, 12 |
Ieșire |
Ieșiri tamponate din ultimii trei biți |
|
PE |
9 |
Intrare |
Activare paralelă |
|
CP |
10 |
Intrare |
Pin de ceas pentru a sincroniza intrarea |
|
DS |
11 |
Intrare |
Pin de intrare în serie |
Pentru a începe utilizarea 4014 IC, începeți conectând cu atenție VDD la terminalul pozitiv al sursei dvs. de alimentare și GND la terminalul negativ.Acest IC funcționează într -un interval de putere de la 3V la 15V, cu toate acestea modele specifice s -ar putea extinde până la 20V.Este recomandabil să examinați fișa tehnică pentru detalii electrice precise, adaptarea compatibilității la configurația dvs. unică.Gama de tensiune aleasă influențează în mod direct integritatea operațională a dispozitivului și funcționalitatea constantă.
Inițiați încărcarea paralelă a datelor prin comutarea pinului de activare paralelă (PE) într -o stare înaltă.Conectați intrările de date alese pe pinii de date paralele marcați D0 la D7.Un semnal de margine în creștere aplicat pe știftul CLK surprinde datele prevăzute în registru.Această fază pregătitoare oglindește o echipă pe o practică bine coordonată, unde rolurile și sincronizarea sunt de cea mai mare importanță.
Începeți schimbarea datelor prin comutarea acului PE către o stare scăzută.Fiecare puls CLK în creștere schimbă datele treptat.În acest mod, pinul DS servește pentru introducerea datelor în serie, facilitând procesarea flexibilă a datelor.Această funcție devine în special benefică atunci când este necesară tranziția datelor fluide, asigurând organizarea eficientă și clasificarea semnalelor digitale.

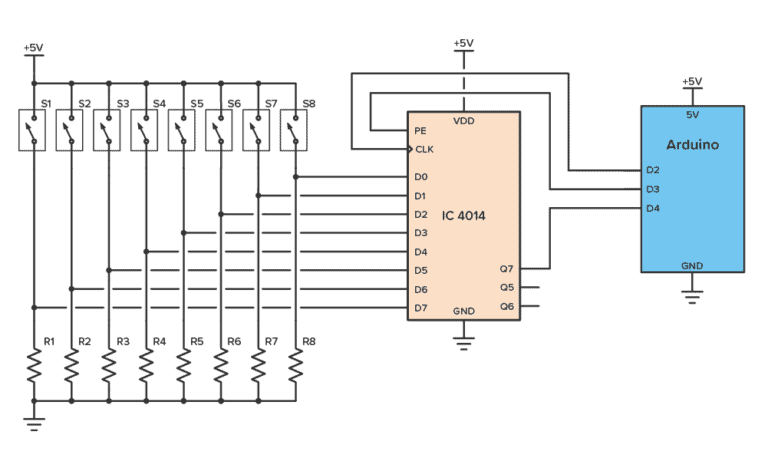

CD4014 Shift Register este un instrument practic pentru citirea stărilor de până la opt comutatoare folosind doar trei pini de microcontroler, cum ar fi cu un Arduino.Acest lucru îl face ideal pentru proiecte în care disponibilitatea PIN este limitată, deoarece extinde eficient capacitatea de intrare, fără a fi nevoie de hardware suplimentar.Circuitul funcționează prin captarea stărilor tuturor comutatoarelor conectate și trimiterea acestor date la microcontroller un bit simultan.CD4014 folosește conversie paralelă-serială, permițându-vă să monitorizați mai multe întrerupătoare, păstrând cablarea simplă și compactă.
Pentru a -l configura, conectați pinul D3 al lui Arduino la pinul paralel al CD4014 (PE), D2 la PIN CLK (CLK) și D4 la știftul de ieșire a datelor (Q).D3 activează zăvorul pentru a capta stările de comutare, D2 trimite impulsuri de ceas pentru a schimba stările în ieșire, iar D4 citește datele secvențial.Fiecare impuls de ceas trece următoarea stare de comutare pe știftul de ieșire, permițând lui Arduino să citească toate cele opt întrerupătoare pe rând.Această abordare este eficientă și economisește atât spațiu, cât și resurse.Folosind CD4014, puteți gestiona mai multe intrări cu o utilizare minimă de I/O, simplificați designul și reduceți complexitatea cablului.Este o soluție compactă și fiabilă pentru proiectele care necesită o monitorizare precisă a stărilor de comutare.
• NTE4014
• MC14014
• HCF4014
• HEF4014
• CD4014BE
• 74HC165
• 74HC166
• 74HC198
