CD4073: explicat un IC cu 3 intrări și poartă

Acest ghid explorează CD4073, un circuit integrat cu 3 intrări 3 și porți, renumit pentru versatilitatea și eficiența sa în electronica modernă.Acesta examinează rolul CD4073 în circuitele logice digitale prin descompunerea configurațiilor PIN, operațiunilor de poartă și aplicații.

Catalog

Configurarea pinului de 4073 IC

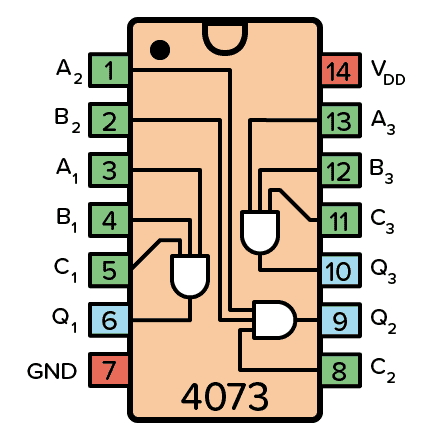

Numele pinului	Nr. Pin	Tip	Descriere
VDD	14	Putere	Tensiune de alimentare (+3 până la +15V)
GND	7	Putere	Sol (0V)
A1 până la A3	1, 3, 13	Intrare	Intrări A din cele trei și porți
B1 până la B3	2, 4, 12	Intrare	Intrări B din cele trei și porți
C1 până la C3	5, 8, 11	Intrare	Intrări C din cele trei și porți
Q1 până la Q3	6, 9, 10	Ieșire	Ieșiri de la cele trei și porți

Prezentare generală a 3-intrării și a porții

O poartă cu 3 intrări și o poartă oferă o ieșire ridicată numai atunci când toate cele trei intrări, denumite A, B și C sunt setate la mare.Înțelegerea acestui lucru necesită examinarea tabelului de adevăr, care oferă o afișare detaliată a combinațiilor de intrare care ilustrează fluxul logic pentru a produce predominant o ieșire scăzută.Doar cu toate intrările la nivel înalt, circuitul generează o ieșire ridicată, întruchipând verificarea complexă necesară în scenariile care solicită o îndeplinire strictă a condițiilor pentru ca un rezultat dorit să apară.

Intrare a	Intrare b	Intrare c	Ieșire q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Funcția și utilizarea CD4073

Configurarea inițială și conexiunile

Pentru a iniția implementarea CD4073, începe prin conectarea VDD la o alimentare stabilă și pozitivă de tensiune, asigurându -se în același timp că GND este legat în siguranță de sol.Acest pas servește ca coloana vertebrală pentru funcționarea corectă a circuitului integrat.Este recomandabil să verificați de două ori aceste conexiuni pentru a evita eventualele discrepanțe potențiale care ar putea apărea din problemele de putere.

Intrare și gestionare a semnalului

Intrările, etichetate A, B și C, trebuie să fie conectate la semnale digitale care reflectă cu exactitate condițiile examinate.Alegerea semnalelor digitale are un impact, deoarece predice logica și comportamentul procesat de CD4073.Neglijarea sau supravegherea, cum ar fi conexiunile rătăcite sau zgomotul, poate introduce erori, complicând operațiunile logice.

Utilizarea ieșirii și integrarea circuitului

Ieșirile porții, de obicei reprezentate ca Q, acționează ca indicatori de intersecție logică a intrărilor A, B și C. Integrarea acestor ieșiri în operațiunile de circuit ulterioare poate oferi o valoare imensă.Integrarea strategică este adesea ghidată de scenarii trecute în care optimizarea eficienței circuitului a dus la îmbunătățiri notabile ale performanței.

CIRCUIT DE APLICARE CD4073

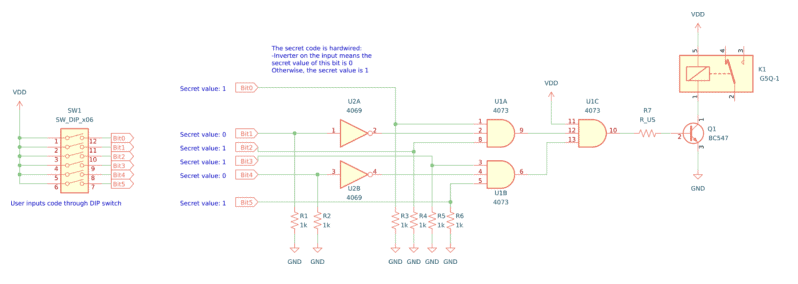

Circuitul integrat CD4073 este o componentă importantă pentru construirea unui sistem de blocare a codurilor sigure care verifică un cod binar pe 6 biți, cum ar fi 101101. Acest sistem folosește și porțile din CD4073 pentru a confirma exactitatea codului de intrare.Nu porți dintr -un IC precum CD4069BE sunt utilizate pentru a regla nivelurile logice, asigurându -se corect de intrare interpretat de circuit.Secvențarea și reglarea corectă a logicii de intrare sunt necesare pentru ca sistemul să funcționeze în mod fiabil.

Mai multe componente sunt esențiale pentru asamblarea circuitului.Un releu este utilizat pentru a controla dispozitivele externe, în timp ce CD4073BE gestionează operațiunile de poartă și CD4069BE oferă nu operațiuni de poartă.Pentru introducerea codului binar este inclus un comutator DIP în 6 poziții, iar rezistențele sunt incluse pentru a regla fluxul de curent.Un tranzistor NPN, cum ar fi BC547, este utilizat pentru a alimenta releul și a asigura o funcționare corespunzătoare.

Releul este activat de tranzistor, care amplifică curentul mic de la comutatorul DIP pentru a conduce releul.Acest lucru permite circuitului să reglementeze dispozitive externe precum alarme de securitate sau încuietori de uși, îmbunătățind securitatea generală.Selecția și părtinirea corespunzătoare a tranzistorului sunt necesare pentru a evita erorile de circuit.Acest lucru demonstrează importanța echilibrării logicii digitale cu controlul analogic, deoarece interacțiunea lor atentă determină succesul sau eșecul aplicațiilor hardware.

CD4073 Alternative și echivalenți

• De asemenea, etichetat ca NTE4073, MC14073, HCF4073, TC4073, HEF4073.

• variații de genul "CD4073BE„Indicați diferențele de producător sau tehnologie.

• 74HC11: Un alt triplu 3-intrare și poartă IC.
