CD4075 IC-un ghid pentru 3 intrări sau porți

CD4075 Triple 3-Intred sau Poarta este un CMOS IC versatil cu trei sau porți, fiecare gestionând trei intrări.Este ideal pentru automatizare, proiecte de microcontroller și sisteme de luare a deciziilor, simplificând proiectarea circuitului, asigurând în același timp performanțe fiabile.Acest articol explorează specificațiile sale tehnice, configurațiile PIN, aplicațiile practice și circuitele de exemplu, oferind informații valoroase pentru a optimiza performanța circuitului.

Catalog

1. Dispunerea pinului
2. Prezentare generală a 3-intrării sau a poartei
3. Utilizarea cipului CD4075
4. Exemplu de circuit - comutator de culoare LED RGB
5. Model alternative și înlocuitori

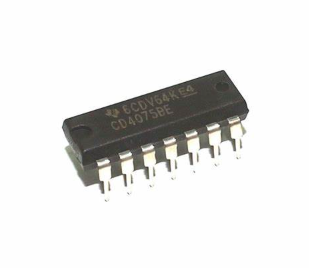

CD4075 IC – A Guide to Its 3-Input OR Gates

Aspectul pinului

Numele pinului
PIN #
Tip
Descriere
VDD
14
Putere
Tensiune de alimentare (+3 până la +15V)
GND
7
Putere
Sol (0V)
A1 până la A3
1, 3, 13
Intrare
Intrări A din cele trei sau porți
B1 până la B3
2, 4, 12
Intrare
Intrări B ale celor trei sau porți
C1 până la C3
5, 8, 11
Intrare
Intrări C din cele trei sau porți
Q1 până la Q3
6, 9, 10
Ieșire
Ieșiri de la cele trei sau porți

Prezentare generală a 3-intrării sau poarta

Poarta cu 3 intrări sau poarta introduce o funcționalitate extinsă la poarta tipică sau prin adăugarea unei linii de intrare suplimentare.Cu această contribuție suplimentară, vă puteți găsi cu o latitudine mai mare, deoarece puteți lua în considerare acum până la trei semnale potențiale în loc de cele două convenționale.

Funcționarea acestei porți este astfel încât, de fiecare dată când oricare dintre intrări, singulare sau în combinație, să ajungă la o stare ridicată, ieșirea reflectă fără echivoc această condiție ridicată.Acest comportament devine mai ales relevant în sistemele digitale complexe, unde diverse scenarii pot converge pentru a produce un rezultat coerent.

3-input OR gate symbol

Intrare a
Intrare b
Intrare c
Ieșire q
0
0
0
0
0
0
1
1
0
1
0
1
0
1
1
1
1
0
0
1
1
0
1
1
1
1
0
1
1
1
1
1

Utilizarea cipului CD4075

CD4075 Chip iese în evidență în lumea circuitelor logice, apreciate pentru adeptul său de a gestiona mai multe intrări.Pentru a atinge potențialul maxim al acestei componente, este înțelept să săpați în specificațiile sale de putere.De obicei, acest cip funcționează cu o sursă de alimentare cuprinsă între 3 și 15 volți, cu anumite modele capabile să manipuleze până la 20 de volți.

Pentru o funcție optimă, asigurați -vă că pinul VDD este legat de terminalul de alimentare pozitivă, în timp ce pinul GND îndeplinește terminalul negativ.Această configurație corectă este utilizată pentru a permite operațiunile cipului fără probleme.Pasurile greșite de aici duc adesea la defecțiuni ale circuitului, un rezultat pe care mulți l -au întâlnit în timpul sesiunilor practice de laborator sau în timp ce lucrează la proiecte.

Cipul oferă pini A, B și C ca terminale de intrare.Aceste pini de intrare sunt esențiale pentru primirea semnalelor logice - semnale care constituie chiar nucleul sarcinilor de procesare ale cipului.Puteți sublinia valoarea intrării constante a semnalului, avertizând că variațiile pot degrada semnificativ performanța.În egală măsură, pinii Q de la capătul de ieșire al cipului transmit semnalele logice procesate la următoarele etape ale circuitului.

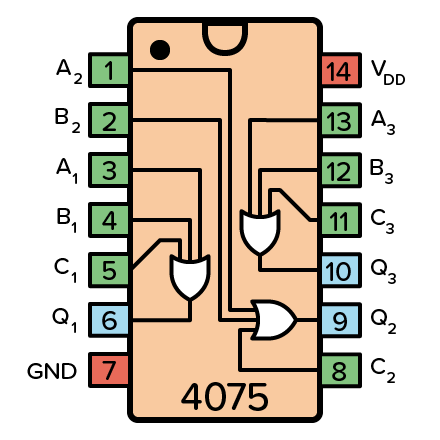

4075 PINOUT

4075 Pinout

Exemplu de circuit - comutator de culoare LED RGB

În acest articol, explorăm un circuit care folosește IC CD4075BE-cunoscut pentru eficiența sa cu 3 intrări sau porți-pentru a construi un comutator dinamic de culori LED RGB.Această configurație ciclizează prin diferite culori, oferind o oportunitate de învățare captivantă vizual în electronice digitale.

Centrul comutatorului nostru de culori este CD4075BE IC, care controlează ieșirea de culoare prin 3 intrări sau porți.Acest IC funcționează împreună cu un 555 Timer IC (U1), care este configurat pentru a emite impulsuri de ceas constant.Aceste impulsuri activează un contor CD4017 Decade (U2), o componentă majoră care își activează secvențial ieșirile cu fiecare impuls primit de la 555 de cronometre.

Legăm primele șase ieșiri ale CD4017 direct la intrările CD4075BE.Această conexiune permite circuitului să afișeze șase culori distincte pe un LED RGB (D1) prin amestecarea ieșirilor pentru a crea diverse combinații de culori.

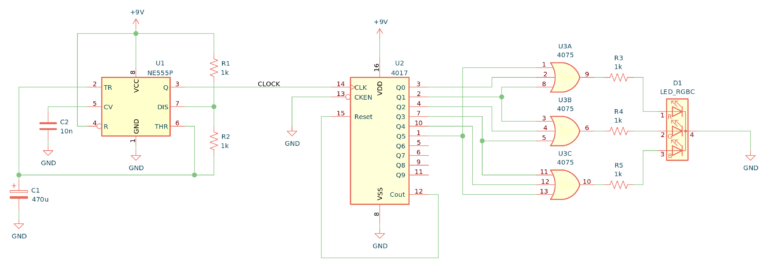

CD4075 Example Circuit

Pentru a asambla acest circuit, veți avea nevoie de următoarele componente:

• CD4075BE IC (U3) pentru gestionarea 3-intrări sau porți

• Contor CD4017 Decade (U2) pentru a parcurge stările de ieșire

• 555 Timer IC (U1) pentru a genera impulsurile ceasului

• Un LED RGB (D1) pentru a prezenta culorile

• Cinci rezistențe de 1 kΩ (R1-R5) pentru reglarea controlului și a cronometrului

• Un condensator de 470 µF (C1) pentru a asigura stabilitatea ieșirii cronometrului

• Un condensator de 10 NF (C2) pentru a rafina semnalul ceasului

CD4075 Alternative și înlocuitori

Circuitul integrat CD4075 (IC) este recunoscut în mod obișnuit sub mai multe nume echivalente, inclusiv NTE4075, MC14075, HCF4075, TC4075, și HEF4075.Acești identificatori variază în funcție de producător, dar toate versiunile împărtășesc aceeași funcționalitate și configurații de PIN identice.Unele modele pot include, de asemenea, sufixe precum „CD4075BE”, Indicând variații minore specifice producătorului.

Dacă CD4075 IC nu este disponibil la nivel local, verificați piețele online fiabile pentru o selecție mai largă și o disponibilitate mai bună.

74HC4075: Trei 3 intrări sau porți
