Senzor de poziție a arborelui cu came: funcție, simptome de eșec, testare și aplicații

În mașinile de astăzi, senzorul de poziție a arborelui cu came este o parte cheie a motorului.Acest senzor ajută computerul mașinii, cunoscut sub numele de modul de control al motorului (ECM), asigurați -vă că totul în motor funcționează fără probleme.Verifică unde se află arborele cu came și cât de repede se mișcă și îi spune ECM să regleze momentul livrării de combustibil și scânteie.Acest lucru face ca mașina să funcționeze mai bine, să folosească combustibilul mai eficient și să producă mai puțin poluare.Acest articol va explica ce face senzorul de poziție al arborelui cu came, de ce este important și ce poate merge greșit cu acesta.

Catalog

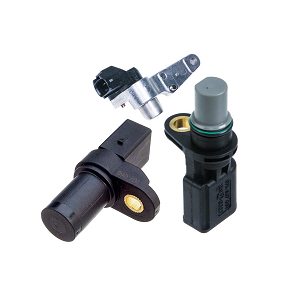

Ce este un senzor de poziție a arborelui cu came?

Un senzor de poziție a arborelui cu came este o parte importantă a motorului unei mașini.Ajută motorul să funcționeze fără probleme controlând când bujii de foc și când este injectat combustibil.Acest senzor urmărește cât de repede se învârte arborele cu came și unde este poziționat.Apoi trimite aceste informații către modulul de control al motorului (ECM), care folosește datele pentru a regla calendarul motorului pentru o performanță mai bună, eficiența combustibilului și emisiile mai mici.Senzorul este plasat lângă arborele cu came, astfel încât să poată colecta date precise.Locația sa exactă depinde de proiectarea motorului și de producătorul de mașini.

Sarcina senzorului este de a detecta mișcarea arborelui cu came fără nicio interferență.De asemenea, ajută motorul să știe ce cilindru este în cursa de putere, asigurându -vă că injecția de combustibil și calendarul de aprindere sunt în sincronizare cu arborele cotit.Chiar dacă senzorul de poziție al arborelui cu came este mic, acesta joacă un rol important în cât de bine funcționează motorul.Ajută motorul să pornească corect, să funcționeze eficient și să folosească cu înțelepciune combustibil.Fără acest senzor, motorul ar putea să greșească, să se oprească sau să aibă probleme de pornire.Acest lucru îl face o parte principală a tehnologiei auto moderne.

Funcțiile senzorului de poziție a arborelui cu came

Funcția principală a senzorului de poziție a arborelui cu came este de a monitoriza și raporta poziția exactă și viteza de rotație a arborelui cu came pentru modulul de control al motorului (ECM) pentru a regla diverse aspecte ale funcționării motorului.Acest senzor adună continuu date pentru a se asigura că ECM poate controla cu exactitate sincronizarea injecției de combustibil, sincronizarea aprinderii și cronometrarea variabilă a supapei (VVT).Fără aport precis de la acest senzor, ECM s -ar lupta să sincronizeze aceste funcții, ceea ce duce la o combustie ineficientă, la o putere redusă de putere și la creșterea consumului de combustibil.Senzorul ajută la detectarea oricăror nereguli în mișcarea arborelui cu came, cum ar fi incendiile sau problemele mecanice, care ar putea avea un impact negativ asupra performanței generale a motorului.Prin identificarea acestor neconcordanțe, ECM poate face ajustări pentru a menține o funcționare lină și pentru a preveni deteriorarea potențială a componentelor motorului.

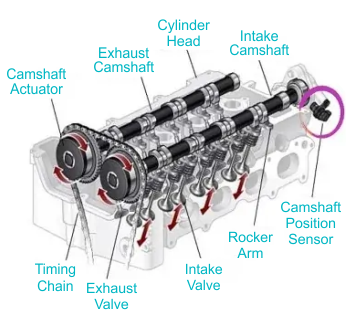

Figura 2. Diagrama unui motor (DOHC) cu senzor de poziție a arborelui cu came

Una dintre responsabilitățile cheie ale senzorului de poziție a arborelui cu came este de a ajuta la momentul precis al supapelor de admisie și de evacuare prin transmiterea datelor către ECM.Deoarece arborele cu came controlează deschiderea și închiderea acestor supape, datele senzorului permit ECM să determine momentul exact pentru injecția de combustibil și aprinderea scânteii.Această sincronizare este importantă, deoarece amestecul de combustibil-aer trebuie să fie aprins în punctul ideal al ciclului de ardere pentru a maximiza puterea de putere, în timp ce minimizând combustibilul irosit și emisiile.Dacă senzorul de poziție al arborelui cu came eșuează sau furnizează date inexacte, motorul poate experimenta ralanti, ezitare, ezitare în timpul accelerației sau chiar blocarea, deoarece ECM nu ar putea regla eficient momentul supapei.Mai mult, deoarece arborele cu came se rotește la jumătate din viteza arborelui cotit, senzorul se asigură că ECM poate diferenția între accidentele vasculare cerebrale și de evacuare, împiedicând greșelile în timp care altfel ar putea duce la ineficiența motorului.Prin monitorizarea continuă a acestor mișcări, senzorul ajută la menținerea funcționării netede și consistente a motorului.

O altă funcție a senzorului de poziție a arborelui cu came este rolul său în susținerea sistemului de sincronizare a supapei variabile (VVT), care ajustează dinamic sincronizarea supapei pentru a optimiza performanța în condiții de conducere diferite.În vehiculele echipate cu tehnologie VVT, ECM se bazează pe date de la senzorul de poziție a arborelui cu came pentru a modifica sincronizarea supapei pe baza unor factori precum încărcarea motorului, viteza și poziția accelerației.Făcând acest lucru, sistemul poate îmbunătăți eficiența combustibilului la viteze mai mici, maximizând în același timp puterea la viteze mai mari, creând un echilibru între performanță și economie.Prin optimizarea calendarului supapelor de admisie și de evacuare, senzorul contribuie la emisiile mai mici, asigurând o combustie mai completă a combustibilului.Diferite tipuri de senzori de poziție a arborelui cu came, asigură transmiterea de date precise și fiabile către ECM, asigurându -se că ajustările efectuate la sincronizarea supapei sunt corecte și receptive.

Locația senzorului de poziție a arborelui cu came

Senzorul de poziție al arborelui cu came este plasat cu atenție în motor pentru a se asigura că poate urmări cu exactitate mișcarea arborelui cu came.În timp ce locația sa exactă depinde de marca și modelul vehiculului, acesta se găsește în mod obișnuit în apropierea capului cilindrului, atașat la capacul de sincronizare sau montat pe blocul motorului.Această poziționare strategică permite senzorului să colecteze date de rotație precise de la arborele cu came pentru reglarea cronometrului motorului.Prin monitorizarea continuă a mișcării arborelui cu came, senzorul ajută să se asigure că motorul funcționează fără probleme și eficient.Fără un senzor poziționat corespunzător, modulul de control al motorului (ECM) nu ar primi datele pentru a ajusta corect momentul de aprindere și injecția de combustibil.

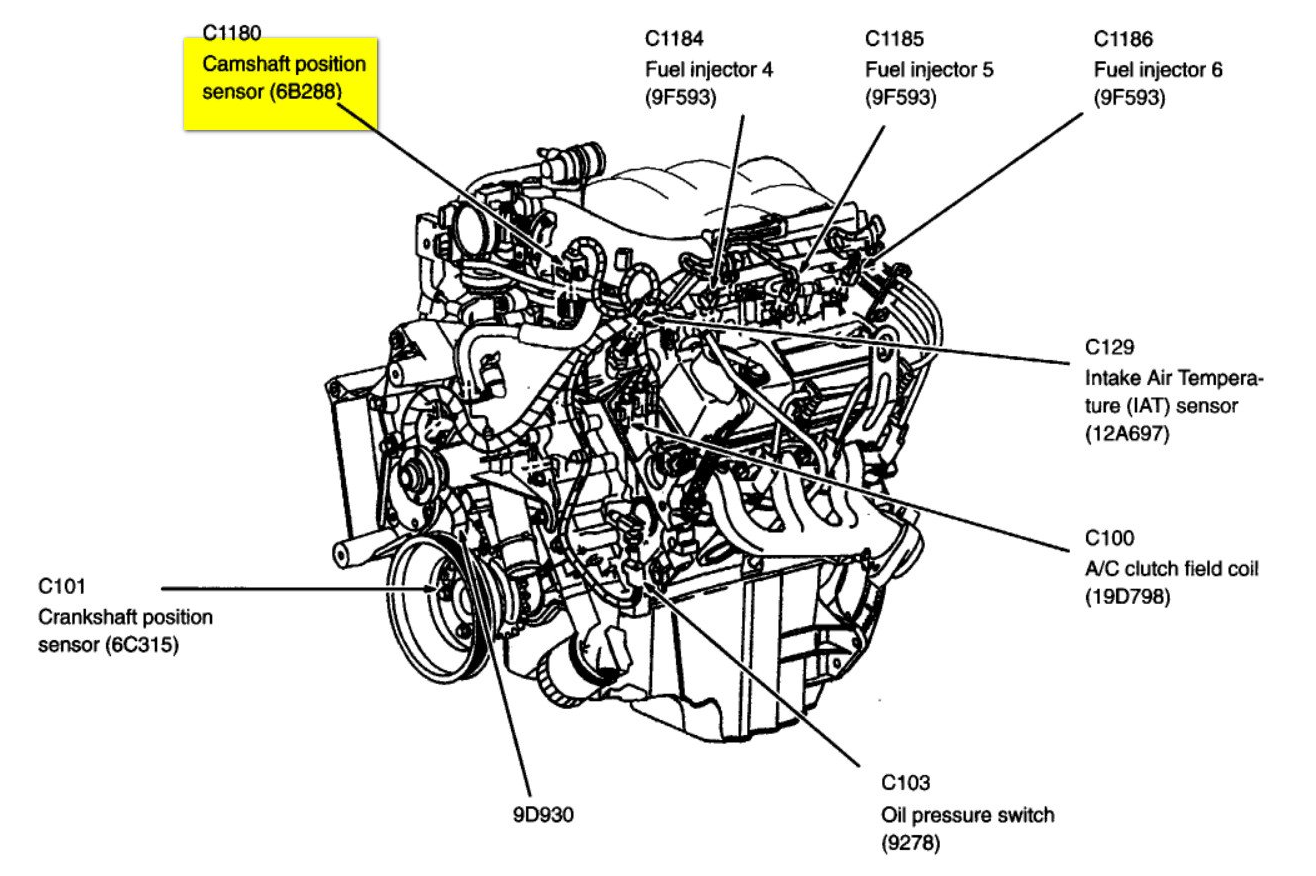

Figura 3. Locația senzorului de poziție a arborelui cu came

În unele motoare, senzorul de poziție al arborelui cu came este ascuns în spatele capacului de sincronizare, ceea ce face mai dificil acces la acces.Atingerea senzorului în aceste cazuri poate necesita pași suplimentari, cum ar fi eliminarea capacului sau a altor componente din apropiere.În ciuda efortului suplimentar necesar pentru acces, această plasare este importantă, deoarece permite senzorului să detecteze modificări în poziția arborelui cu came.ECM se bazează pe aceste date pentru a face ajustări constante care îmbunătățesc performanța motorului, eficiența combustibilului și conducerea generală.Amplasarea corectă a senzorului asigură motorul să funcționeze în cel mai bun caz, reducând riscul de incendii sau probleme de performanță care pot apărea din momentul incorect.

Cum funcționează senzorul de poziție a arborelui cu came?

Senzorul de poziție a arborelui cu came funcționează prin detectarea rotației arborelui cu came și transformarea acestei mișcări în semnale electronice.Aceste semnale sunt apoi trimise către modulul de control al motorului (ECM), care folosește datele pentru a regla sincronizarea motorului și alte operațiuni.Modul în care senzorul surprinde mișcarea arborelui cu came depinde de tipul specific de tehnologie pe care îl folosește.Cele mai frecvente tipuri includ senzori magnetici, inductivi, hol și optici.

Un senzor magnetic funcționează pe baza modificărilor câmpului magnetic.Pe măsură ce arborele cu came se rotește, provoacă fluctuații în câmpul magnetic, pe care senzorul îl detectează.Aceste modificări sunt apoi transformate într -un semnal electric care este trimis la ECM.În mod similar, un senzor inductiv funcționează folosind o bobină și un magnet.Când arborele cu came se rotește, dinții metalici de pe un angrenaj trec pe lângă senzor, modificând câmpul magnetic și generând un semnal de tensiune.

Un senzor de efect Hall funcționează diferit prin utilizarea unui cip semiconductor pentru a detecta câmpurile magnetice.În loc să se bazeze pe schimbarea nivelurilor de tensiune, produce un semnal digital care se pornește și se oprește pe măsură ce arborele cu came se rotește.Acest lucru permite ECM să primească un semnal curat și precis.Pe de altă parte, un senzor optic folosește un fascicul de lumină și un disc rotativ cu sloturi sau găuri.Pe măsură ce discul se învârte cu arborele cu came, întrerupe fasciculul de lumină la intervale regulate.Senzorul detectează aceste întreruperi și le transformă în semnale care indică poziția arborelui cu came.

Fiecare tip de senzor de poziție a arborelui cu came are propriile sale beneficii, dar toate servesc același scop, oferind ECM cu date precise și date.Acest lucru asigură performanța corespunzătoare a motorului, arderea eficientă a combustibilului și funcționarea netedă a vehiculului.

Tipuri și caracteristici ale senzorilor de poziție a arborelui cu came

Există diferite tipuri de senzori de poziție a arborelui cu came și sunt clasificați pe baza modului în care funcționează.Cele trei tipuri principale sunt senzorul de tip magnetic, senzorul de ieșire de curent alternativ și senzorul de efect Hall.Fiecare dintre acești senzori funcționează într -un mod ușor diferit și este conceput pentru a răspunde nevoilor sistemelor de motor specifice.Înțelegerea acestor tipuri și caracteristicile lor ajută la alegerea senzorului potrivit pentru un vehicul și la diagnosticarea oricăror probleme care pot apărea.

Senzor de tip magnetic

Senzorul de poziție al arborelui cu came magnetic funcționează folosind principiul inducției electromagnetice.Conține un magnet permanent și o bobină de sârmă.Când arborele cu came se rotește, o roată dințată sau o reticetoare trece aproape de senzor, provocând modificări ale câmpului magnetic.Aceste modificări creează un semnal electric care variază în funcție de rezistență și frecvență, în funcție de cât de rapid se rotește arborele cu came.Acest tip de senzor este de obicei plasat în interiorul distribuitorului sau în apropierea arborelui cu came.

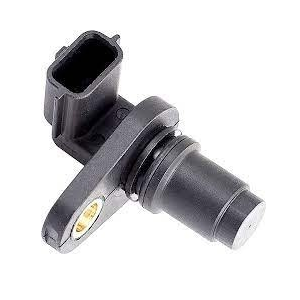

Figura 4. Senzor de poziție al arborelui cu came de tip magnetic

Produce un semnal de tensiune analogică, ceea ce înseamnă că semnalul se schimbă continuu pe măsură ce arborele cu came se mișcă.Unul dintre cele mai mari avantaje ale unui senzor magnetic este simplitatea și durabilitatea acestuia.Nu are nevoie de o sursă de alimentare externă, ceea ce o face fiabilă în multe condiții ale motorului.Cu toate acestea, are unele dezavantaje.Puterea semnalului poate fi afectată de modificările de temperatură și de poziția exactă a senzorului.Dacă senzorul nu este plasat corect sau dacă devine prea cald, performanța sa poate scădea.

Senzor de ieșire de curent alternativ

Senzorul de poziție al arborelui cu came de ieșire AC generează un semnal de curent alternativ (AC) când se rotește arborele cu came.Acest senzor funcționează cu o roată reticentă, care are dinți distanțați cu atenție.Pe măsură ce acești dinți trec pe lângă senzor, creează o tensiune de curent alternativ pe care ECM o folosește pentru a determina poziția arborelui cu came și calendarul cilindrilor motorului.Acest senzor este de obicei localizat aproape de arborele cu came și este adesea integrat cu alte componente de sincronizare a motorului.

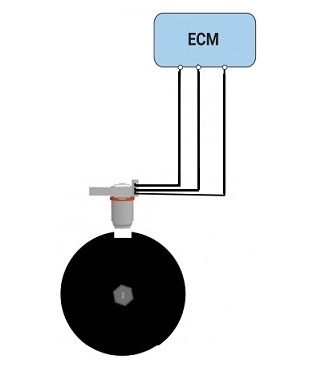

Figura 5. Senzor de tip senzor de ieșire de curent alternativ

Principalul său avantaj este că produce un semnal puternic, chiar și atunci când motorul funcționează la viteze mici.Acest lucru face o alegere bună pentru a vă asigura că ECM primește date precise în toate condițiile de conducere.Cu toate acestea, semnalul de la un senzor de ieșire de curent alternativ trebuie procesat înainte ca ECM să -l poată utiliza corect.Aceasta înseamnă că ECM trebuie să aibă tehnologia potrivită pentru a interpreta datele în mod corespunzător.

Senzor de efect Hall

Senzorul de poziție al arborelui cu came Hall Effect este mai avansat decât celelalte tipuri.Funcționează folosind un cip cu semiconductor care detectează modificări într -un câmp magnetic.Acest senzor are trei fire: unul pentru putere, unul pentru sol și unul pentru trimiterea semnalului.Când un obiect metalic, cum ar fi un retuctor sau o roată de sincronizare, trece pe lângă senzor, acesta schimbă câmpul magnetic.Acest lucru declanșează efectul Hall, care produce un semnal digital sub formă de impulsuri ON/OFF.

Figura 6. Senzor de arbore cu came cu efect de hol

Acest tip de senzor este plasat lângă pinionul arborelui cu came sau angrenajul de sincronizare.Spre deosebire de senzorii magnetici, care produc un semnal analog, senzorul de efect Hall generează un semnal digital.Acest lucru îl face mai precis și mai fiabil.De asemenea, este mai puțin afectat de schimbările de temperatură sau de interferența electrică, ceea ce înseamnă că oferă date precise în diferite condiții.Cu toate acestea, acest tip de senzor necesită o sursă de alimentare pentru a funcționa.Dacă nu reușește, poate fi mai dificil de diagnosticat și de reparație în comparație cu senzorii mai simpli.

Cablarea și transmiterea semnalului senzorului de poziție a arborelui cu came

Senzorul de poziție a arborelui cu came (CMP) este o componentă importantă în motoarele de ardere internă modernă, responsabilă de monitorizarea poziției și a vitezei de rotație a arborelui cu came.Aceste date sunt apoi trimise către unitatea de control electronic (ECU), care le folosește pentru a regla funcțiile cheie ale motorului, cum ar fi calendarul aprinderii, injecția de combustibil și momentul supapei.Prin asigurarea faptului că ECU primește informații exacte și despre poziția arborelui cu came, senzorul ajută la optimizarea eficienței motorului, a puterii și a controlului emisiilor.Fără un senzor de poziție a arborelui cu came care funcționează corect, ECU nu poate coordona cu exactitate operațiunile motorului, ceea ce poate duce la performanțe slabe, consum crescut de combustibil și chiar defecțiune a motorului în cazuri severe.Acest senzor este important în motoarele moderne care se bazează pe injecția secvențială a combustibilului și pe sincronizarea valvei variabile, deoarece orice inexactitate a datelor privind poziția arborelui cu came poate perturba întregul proces de ardere.

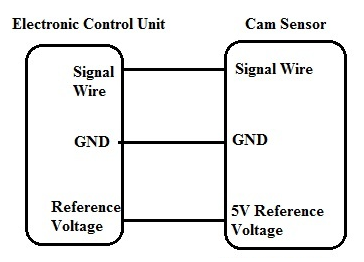

Figura 7. Cablarea senzorului de poziție a arborelui cu came

Într-o configurație a senzorului de poziție a arborelui cu came cu trei fire, senzorul este conectat electric la ECU prin trei fire distincte: firul de semnal, firul de masă (GND) și firul de tensiune de referință.Fiecare dintre aceste fire joacă un rol în asigurarea faptului că senzorul funcționează corect.Firul de semnal este responsabil pentru transmiterea datelor de poziție de la senzor la ECU.Pe măsură ce arborele cu came se rotește, senzorul își detectează mișcarea și îl transformă într -un semnal electric, care este apoi trimis prin firul de semnal către ECU.Acest lucru permite ECU să determine momentul exact al injecției de combustibil și la aprinderea scânteii, asigurând o funcționare lină a motorului.Sârmă de sol (GND) asigură împământarea electrică pentru a completa circuitul, prevenind fluctuațiile electrice care ar putea interfera cu performanțele senzorului.Firul de tensiune de referință, care furnizează de obicei un 5V constant din ECU, alimentează senzorul, permițându -i să genereze un semnal precis și consistent.Dacă oricare dintre aceste fire devine deteriorate sau deconectate, senzorul poate să nu transmită datele corect, ceea ce duce la probleme de performanță a motorului.

Pe măsură ce arborele cu came se rotește în timpul funcționării motorului, senzorul de poziție al arborelui cu came monitorizează continuu poziția sa și trimite semnale de tensiune corespunzătoare către ECU.Apoi, ECU folosește aceste informații pentru a ajusta livrarea combustibilului, sincronizarea aprinderii și calendarul supapei, asigurând eficiența optimă a combustiei.În motoarele echipate cu sisteme de sincronizare a supapei variabile (VVT), senzorul de poziție a arborelui cu came joacă un rol și mai important, oferind date care să permită ECU să ajusteze dinamic sincronizarea supapei pentru o mai bună economie și performanță a combustibilului.Un senzor defectuos sau cablare defectuoasă poate duce la o varietate de probleme ale motorului, inclusiv incendii, ralanti brute, ezitare în timpul accelerației, economie de combustibil precară și chiar un motor care nu reușește să pornească.În multe cazuri, ECU va detecta o defecțiune în circuitul senzorului și va declanșa lumina motorului de verificare (CEL), stocând un cod de probleme de diagnostic (DTC) care poate fi preluat folosind un scaner OBD-II.

Inspecția și întreținerea periodică a senzorului de poziție a arborelui cu came și a cablurilor sale trebuie să asigure performanța fiabilă a motorului.Dacă motorul prezintă simptome ale unui senzor care nu reușește, trebuie efectuat un proces de diagnostic complet, inclusiv verificarea conexiunilor de cablare ale senzorului, testarea aprovizionării de tensiune și inspecția senzorului în sine pentru deteriorare sau contaminare.În unele cazuri, un senzor murdar sau deteriorat poate provoca pierderi de semnal intermitente, ceea ce duce la probleme de performanță sporadică a motorului.Înlocuirea unui senzor de poziție de defect al arborelui cu came este de obicei un proces simplu, dar asigurarea conexiunilor de cablare adecvate este la fel de importantă.Un senzor de poziție a arborelui cu came care funcționează bine permite ECU să controleze precis operațiunile motorului, să îmbunătățească eficiența, să reducă emisiile și să îmbunătățească performanța generală a conducerii.

Cum se detectează problemele senzorului de poziție a arborelui cu came?

Un senzor de poziție de defect al arborelui cu came poate provoca probleme grave de performanță a motorului.Mai jos sunt simptomele cheie, cauzele lor și modul în care acestea afectează vehiculul:

Focuri de greșeli ale motorului

Când senzorul de poziție a arborelui cu came, ECM primește date incorecte despre poziția arborelui cu came.Acest lucru perturbă coordonarea precisă între injectoarele de combustibil și sistemul de aprindere, ceea ce duce la o sincronizare necorespunzătoare a injecției de combustibil.Drept urmare, ar putea să nu apară corect combustia într -unul sau mai mulți cilindri, ceea ce face ca motorul să fie greșit.Puteți observa simptome, cum ar fi ezitarea în timpul conducerii, o experiență de conducere aspră sau cutremurătoare sau o pierdere bruscă a puterii atunci când accelerați.Incendiile frecvente pot crește emisiile, pot reduce eficiența motorului și chiar pot provoca daune pe termen lung componentelor motorului.Dacă sunt lăsate neadresate, greșelile repetate pot declanșa lumina motorului de verificare și pot duce la defecțiuni mecanice mai severe.

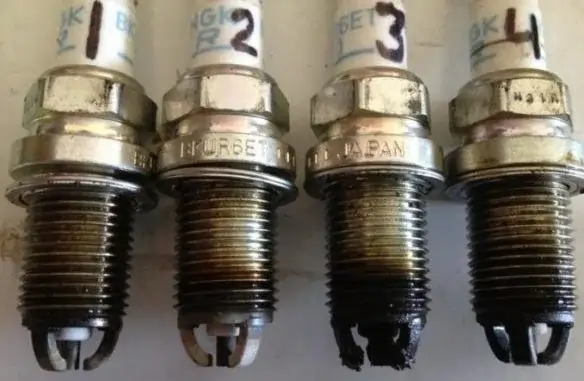

Figura 8. bujii faulate și deteriorate din cauza greșelilor motorului

Economie slabă a combustibilului

Senzorul de poziție a arborelui cu came joacă un rol în reglarea injecției de combustibil, ajutând ECM să determine cantitatea corectă de combustibil necesară pentru o combustie optimă.Când senzorul eșuează, ECM poate injecta prea mult sau prea puțin combustibil, provocând o combustie ineficientă și reducând economia generală de combustibil.Acest lucru înseamnă că motorul va arde mai mult combustibil decât este necesar, ceea ce duce la un consum mai mare de combustibil și la creșterea costurilor la pompă.O scădere vizibilă a eficienței combustibilului poate indica, de asemenea, că motorul compensează datele incorecte, lucrând mai mult decât ar trebui.În timp, această tulpină suplimentară poate accelera uzura pe diverse componente ale motorului, ceea ce ar putea duce la probleme mecanice suplimentare.Dacă observați reducerea kilometrajului, este important să diagnosticați și să abordați problema prompt.

Gold la ralanti

Un senzor de poziție a arborelui cu came care nu reușește poate determina motorul să se lupte să mențină un ralanti stabil.Fără date exacte de la senzor, ECM poate calcula greșit amestecul de aer și momentul de aprindere, ceea ce duce la un comportament neregulat al motorului atunci când vehiculul este în repaus.S -ar putea să experimentați vibrații excesive, RPM -uri fluctuante sau chiar să auziți zgomote neobișnuite care provin din motor.În unele cazuri, motorul se poate opri atunci când este oprit într -o lumină roșie sau în timp ce se ferește în trafic.Această problemă poate deveni mai severă în timp, ceea ce face dificilă menținerea motorului care funcționează fără probleme.Ignorarea ralantii brute poate duce la deteriorarea ulterioară a componentelor de aprindere și a sistemului de combustibil, ceea ce face ca reparațiile să fie mai costisitoare pe termen lung.

Dificultate de pornire a motorului

Senzorul de poziție al arborelui cu came ajută ECM să determine poziția exactă a pistoanelor înainte de aprindere.Dacă senzorul începe să eșueze, acesta poate trimite semnale slabe, întârziate sau incorecte, ceea ce face dificilă pornirea motorului.Acest lucru poate duce la manipularea motorului pentru o perioadă îndelungată înainte de a se întoarce în cele din urmă sau, în unele cazuri, nu a reușit să înceapă cu totul.Problemele de pornire repetate pot pune încordare suplimentară asupra bateriei și motorului de pornire, crescând riscul de eșec prematur al acestor componente.Dacă mașina dvs. se luptă frecvent să înceapă, este important să diagnosticați dacă senzorul de poziție al arborelui cu came este vinovatul.Înlocuirea timpurie a unui senzor care nu reușește poate preveni uzura inutilă pe alte părți ale sistemului de pornire.

Tresări sau blocând în timp ce conduci

Semnalele inconsistente de la un senzor de poziție defectuos al arborelui cu came pot duce la pierderea bruscă a puterii în timpul conducerii.Este posibil să observați că vehiculul s -a aruncat sau a ezita, în special în timpul accelerației, deoarece motorul se luptă să mențină o sincronizare adecvată.Acest lucru poate face conducerea imprevizibilă și nesigură în trafic sau la viteze de autostradă.În cazuri severe, motorul se poate opri complet fără avertisment, ceea ce reprezintă un pericol de siguranță.Un motor care se blochează poate fi periculos dacă se întâmplă în mijlocul unei intersecții sau în timp ce se contopește pe o autostradă.Dacă vehiculul dvs. se confruntă cu standuri frecvente sau mișcări bruște, este important să inspectați și să înlocuiți senzorul de poziție a arborelui cu came cât mai curând posibil pentru a restabili performanțe netede și fiabile.

Cauze comune ale defecțiunii senzorului de poziție a arborelui cu came

Senzorul de poziție a arborelui cu came joacă un rol în sincronizarea și performanța motorului, dar ca orice componentă, este susceptibil la eșec în timp.Câțiva factori contribuie la defecțiunea sa, variind de la influențe de mediu la uzură mecanică și instalare necorespunzătoare.Înțelegerea acestor cauze poate ajuta la diagnosticarea precoce a problemelor și la prevenirea problemelor neașteptate ale motorului.

Condiții de mediu

Condițiile dure de mediu, cum ar fi temperaturile extreme, umiditatea ridicată și expunerea la murdărie sau resturi, pot avea un impact asupra longevității senzorului de poziție a arborelui cu came.Deoarece senzorul este situat în golful motorului, acesta este supus constant la un nivel ridicat de căldură, ceea ce poate duce la degradarea circuitelor sale interne.De -a lungul timpului, expunerea prelungită la căldură excesivă poate determina extinderea și contractarea componentelor electronice ale senzorului, ceea ce duce la microcracks în circuit și eventual eșec.În climele reci, fluctuațiile rapide ale temperaturii pot contribui, de asemenea, la acumularea de condensare, ceea ce poate provoca scurtcircuite interne care perturbă transmisia semnalului senzorului.

Intruziunea umidității este un alt factor de mediu care poate afecta negativ funcționalitatea senzorului.Dacă apa sau umiditatea se scurge în carcasa senzorului, aceasta poate duce la coroziunea cablurilor interne și a conectorilor, slăbirea conductivității electrice.Sarea rutieră și substanțele chimice utilizate pentru degresarea în condițiile de iarnă pot accelera coroziunea, compromitând în continuare eficacitatea senzorului.În plus, praful, murdăria și resturile de pe drumurile neasfaltate sau conducerea off-road se pot acumula în jurul senzorului, obstrucționând capacitatea sa de a detecta cu exactitate poziția arborelui cu came.Fără protejare și întreținere corespunzătoare, expunerea prelungită la aceste elemente poate duce treptat la eșecul senzorului.

Contaminare

Scurgerile de ulei și contaminarea din fluidele motorului pot afecta foarte mult performanța senzorului de poziție a arborelui cu came, interferarea cu capacitatea sa de a detecta cu exactitate poziția de rotație a arborelui cu came.Dacă motorul dezvoltă o scurgere de ulei din cauza unei garnituri de acoperire a supapei uzate, scurgerea garniturilor arborelui cu came sau a unui sistem de ventilație defectuos, uleiul se poate scurge pe senzor, creând un strat de grime și reziduuri.Această acumulare poate izola senzorul de a primi semnale magnetice adecvate de la arborele cu came, ceea ce duce la lecturi inexacte sau la o defecțiune completă a senzorului.Contaminarea uleiului se poate scurge în conectorii electrici ai senzorului, provocând conectivitate slabă și pierderi de semnal intermitente, ceea ce poate declanșa lumina motorului de verificare și poate afecta performanța motorului.

În afară de contaminarea cu ulei, bărbieriturile metalice de la uzura internă a motorului pot compromite, de asemenea, exactitatea senzorului.Deoarece mulți senzori de poziție a arborelui cu came se bazează pe un câmp magnetic pentru a detecta mișcarea arborelui cu came, prezența particulelor metalice minuscule poate perturba acest câmp, ceea ce duce la citiri neregulate ale senzorilor.Aceste bărbierituri metalice pot proveni de la componente de sincronizare uzate, lubrifiere necorespunzătoare sau uzură excesivă a motorului în timp.Modificările și inspecțiile regulate ale uleiului pot ajuta la reducerea riscului de contaminare și să se asigure că senzorul rămâne lipsit de obstrucții care ar putea afecta funcția sa.

Uzură mecanică și îmbătrânire

Ca orice altă componentă a motorului, senzorul de poziție a arborelui cu came experimentează uzura naturală în timp din cauza expunerii prelungite la vibrațiile motorului, ciclurile de căldură și funcționarea constantă.Pe măsură ce senzorul îmbătrânește, componentele sale electronice interne se pot degrada, ceea ce duce la o precizie redusă în detectarea poziției arborelui cu came.Carcasa din plastic a senzorului poate deveni fragilă din expunerea repetată la stresul de căldură și motor, crescând probabilitatea de fisuri și eșec.Mai mult, roata reticetorului sau componentele de sincronizare cu care senzorul interacționează se poate purta în timp, determinând senzorul să se lupte cu citirea poziției arborelui cu came cu exactitate.

Cablurile electrice și conectorii asociați cu senzorul se pot deteriora, de asemenea, cu vârsta, ceea ce duce la probleme de conectivitate intermitentă.Cablajul frayed sau fragil poate provoca semnale electrice inconsistente, ceea ce duce la greșeli ale motorului, blocarea sau ezitarea în timpul accelerației.În unele cazuri, conectorii electrici liberi sau corodați pot crea un contact slab, ceea ce duce la comportamentul neregulat al motorului și la codurile de probleme de diagnostic.Inspecțiile periodice ale cablurilor senzorului și ale componentelor înconjurătoare pot ajuta la detectarea semnelor de îmbătrânire înainte de a escalada în probleme serioase de performanță.

Instalare sau manipulare necorespunzătoare

Instalarea incorectă a senzorului de poziție a arborelui cu came poate duce la o defecțiune prematură prin plasarea stresului inutil pe componentă sau provocând o aliniere necorespunzătoare cu arborele cu came.Dacă senzorul este depășit în timpul instalării, acesta poate crăpa sau denatura carcasa, afectând capacitatea sa de a funcționa corect.Pe de altă parte, dacă este instalat vag, poate vibra excesiv, ceea ce duce la lecturi inexacte sau la o detașare completă din poziția de montare.Urmarea specificațiilor de cuplu recomandate ale producătorului este importantă pentru a asigura o instalație sigură, dar care nu este nemaipomenită.

Utilizarea senzorilor de piață de calitate scăzută poate crește probabilitatea de eșec prematur.Senzorii ieftini sau slab fabricați pot să nu îndeplinească aceleași standarde de durabilitate și performanță ca și componentele OEM (producător de echipamente originale), ceea ce duce la niveluri de viață mai scurte și înlocuiri frecvente.Manevrarea aspră în timpul întreținerii, cum ar fi aruncarea senzorului sau tragerea prea puternică a cablajului, poate deteriora, de asemenea, circuitele interne delicate.Mecanicii și proprietarii de vehicule ar trebui să aibă grijă atunci când înlocuiesc senzorul pentru a evita introducerea stresului nedorit care ar putea să -și scurteze durata de viață operațională.

Testarea și menținerea senzorului de poziție a arborelui cu came

Asigurarea funcționării corecte a senzorului de poziție a arborelui cu came este importantă pentru menținerea eficienței și performanței motorului.Un senzor defectuos poate duce la probleme precum rambursarea aspră, accelerarea slabă, greșirea greșită sau chiar o condiție fără pornire.Pentru a preveni aceste probleme, sunt necesare teste și întreținere periodică.

Testarea senzorului de poziție a arborelui cu came

Unul dintre cele mai eficiente moduri de testare a senzorului de poziție a arborelui cu came este prin utilizarea unui multimetru digital pentru a măsura tensiunea, rezistența și ieșirea semnalului.Procesul de testare implică de obicei următorii pași:

1. Inspecție vizuală

Înainte de a utiliza orice instrumente de testare, începeți cu o inspecție vizuală minuțioasă a senzorului de poziție a arborelui cu came și a componentelor sale înconjurătoare.Căutați orice semne de daune fizice, cum ar fi fisuri, coroziune, contaminare cu ulei sau conectori liberi.Deoarece senzorul este adesea expus la căldură, vibrații și lichidele motorului, conectorii electrici și cablajul său se pot deteriora în timp.În cazul în care există cabluri înrădăcinate sau conexiuni libere, acestea ar trebui să fie reparate sau înlocuite înainte de a continua cu testarea ulterioară.Uneori, este posibil ca un senzor defect să nu fie cauza principală a problemei.Cablarea deteriorată, împământarea slabă sau o baterie slabă pot duce, de asemenea, la lecturi inexacte.Asigurarea că cablarea este intactă și senzorul este montat în siguranță poate ajuta la eliminarea diagnosticelor și înlocuirilor false.Dacă totul pare intact în timpul inspecției, continuați cu testarea electrică pentru a confirma dacă senzorul funcționează corect.

2. Verificarea alimentării cu energie electrică

Odată ce inspecția vizuală este finalizată, următorul pas este de a verifica dacă senzorul primește tensiunea corectă de alimentare.Majoritatea senzorilor de poziție a arborelui cu came funcționează fie pe 5V sau 12V, care este furnizat de unitatea de control a motorului (ECU).Pentru a verifica acest lucru, setați multimetrul digital la modul de tensiune DC și conectați sonda pozitivă la firul de alimentare al senzorului în timp ce împăturiți sonda negativă.Odată cu aprinderea îndreptată către poziția pornită (fără pornirea motorului), multimetrul ar trebui să afișeze intervalul de tensiune preconizat.Dacă senzorul nu primește putere, problema poate consta în cablajul, siguranța sau ECU, mai degrabă decât senzorul în sine.O siguranță suflată sau un fir deteriorat poate întrerupe sursa de alimentare, determinând defecțiunea senzorului.Dacă tensiunea este prezentă, dar încă se confruntă cu probleme, este necesară testarea ulterioară a ieșirii semnalului senzorului pentru a determina dacă senzorul în sine este defect.

3. Măsurarea ieșirii semnalului

După confirmarea sursei de alimentare, următorul pas este să verificați ieșirea semnalului senzorului pentru a vă asigura că transmite date precise către ECU.În timp ce motorul funcționează sau se îndreaptă, conectați sondele multimetrului la firul și solul de semnal al senzorului.Tensiunea ar trebui să fluctueze pe măsură ce arborele cu came se rotește, între 0,5V și 5V într-un senzor de efect hall sau producând un semnal de curent alternativ (AC) într-un senzor de reticență magnetică.Dacă tensiunea rămâne constantă sau este în afara intervalului preconizat, este posibil ca senzorul să nu detecteze corect poziția arborelui cu came.Un semnal defect poate provoca probleme de calendar, ceea ce duce la incendii, ralanti dure sau eficiență slabă a combustibilului.Dacă este detectat un semnal anormal, se recomandă inspectarea roții reticetoare (pentru senzorii magnetici) sau pentru a înlocui senzorul, dacă este necesar.

4. Testarea rezistenței (pentru unii senzori)

Anumiți tipuri de senzori de poziție a arborelui cu came, senzori de reticență magnetică, pot fi testați prin măsurarea rezistenței lor.Pentru a efectua acest test, setați multimetrul la setarea OHMS (ω) și conectați sondele la terminalele senzorului.Comparați lectura de rezistență la specificațiile furnizate de producătorul de vehicule.O lectură prea mare sau prea mică ar putea indica o defecțiune internă în senzor.Cu toate acestea, nu toți senzorii de poziție a arborelui cu came pot fi testați în acest fel.Senzorii cu efect hall, care generează un semnal digital de undă pătrată, nu au o rezistență măsurabilă.În schimb, acești senzori se bazează pe testarea tensiunii și a semnalului.Dacă tipul dvs. de senzor acceptă testarea rezistenței, verificarea abaterilor de la gama standard poate ajuta la determinarea dacă trebuie înlocuită.

5. Testarea osciloscopului (metodă avansată)

Pentru o analiză mai aprofundată a performanței senzorului de poziție a arborelui cu came, un osciloscop poate fi utilizat pentru a observa forma de undă de semnal.Spre deosebire de un multimetru, care oferă doar lecturi de tensiune numerică, un osciloscop afișează un grafic al ieșirii senzorului, permițând diagnosticarea mai precisă.Un senzor care funcționează corect va produce o formă de undă periodică constantă, care corespunde poziției de rotație a arborelui cu came.Dacă forma de undă este neregulată, slabă sau lipsă, aceasta ar putea indica degradarea senzorilor, probleme de cablare sau probleme cu arborele cu came în sine.Testarea osciloscopului este utilă atunci când diagnosticați defecțiuni ale senzorului intermitent care nu pot fi detectate cu un multimetru standard.Deși această metodă necesită instrumente și cunoștințe mai avansate, aceasta oferă cea mai exactă evaluare a sănătății senzorului.

Menținerea senzorului de poziție a arborelui cu came

Întreținerea regulată ajută la prevenirea defecțiunii premature a senzorului și asigură performanța optimă a motorului.Cele mai bune practici includ:

1. Menținerea senzorului curat

Dirt, ulei și resturi se pot acumula pe senzorul de poziție a arborelui cu came, afectând potențial capacitatea sa de a detecta cu exactitate poziția arborelui cu came.Deoarece senzorul funcționează într-un mediu de înaltă căldură, cu vibrație ridicată, contaminanții pot interfera cu transmisia semnalului său, ceea ce duce la lecturi neregulate sau la o defecțiune completă.Curățarea regulată este importantă pentru menținerea funcției senzorului adecvate și pentru prevenirea semnalelor false care ar putea declanșa verificarea luminilor motorului sau a problemelor de performanță.Pentru a curăța senzorul în mod eficient, utilizați un curățător de contact electric adecvat sau un spray fără reziduuri conceput pentru componente sensibile.Evitați să folosiți solvenți dure sau aer comprimat, deoarece acestea ar putea deteriora componentele delicate ale senzorului.Când curățați, îndepărtați ușor orice mizerie sau acumulare de ulei, asigurându -vă că suprafața senzorului rămâne lipsită de obstrucții.Asigurați -vă că inspectați zona înconjurătoare pentru scurgeri sau grime excesivă, deoarece acestea ar putea indica probleme mai mari ale motorului care contribuie la contaminarea senzorului.

2. Inspectarea cablurilor și conectorilor

Senzorul de poziție al arborelui cu came se bazează pe o conexiune electrică stabilă pentru a funcționa corect.De -a lungul timpului, expunerea la căldură, umiditate și vibrațiile motorului poate duce la coroziune, fire înrudite sau conectori liberi, toate acestea pot provoca o defecțiune intermitentă a senzorului sau lecturi neregulate.Dacă cablajul este deteriorat, senzorul ar putea să nu primească tensiune, ceea ce duce la semnale incorecte de sincronizare și performanțe slabe ale motorului.Pentru a preveni aceste probleme, inspectați regulat cablajul și conectorul senzorului pentru semne de uzură sau deteriorare.Căutați izolație crăpată, pini îndoite sau coroziune la terminale.Dacă se găsesc probleme, reparați sau înlocuiți imediat cablarea afectată.Aplicarea grăsimii dielectrice pe conectorul senzorului poate ajuta la prevenirea acumulării de umiditate și a coroziunii, asigurând o conexiune consistentă și fiabilă.

3. Monitorizarea performanței motorului

Modificările performanței motorului pot servi adesea ca un semn de avertizare timpurie al unui senzor de poziție a arborelui cu came care nu reușește.Dacă senzorul începe să funcționeze defectuos, unitatea de control a motorului (ECU) poate primi date incorecte, ceea ce duce la simptome precum ralantii brute, ezitare în timpul accelerației sau pierderea bruscă a puterii.În cazuri mai severe, un senzor defect poate determina motorul să se oprească sau să nu înceapă cu totul.Ignorarea acestor semne de avertizare poate duce la daune mai extinse ale componentelor motorului și la creșterea costurilor de reparație.Pentru a rămâne în fața problemelor potențiale, ar trebui să acordați o atenție deosebită oricărui comportament neobișnuit al motorului și să utilizați un scaner OBD-II pentru a verifica codurile de probleme legate de senzorul de poziție a arborelui cu came.Dacă codurile de diagnostic, cum ar fi p0340 (defecțiunea circuitului senzorului de poziție a arborelui cu came) sau P0341 (apar o problemă de performanță a senzorului de poziție a arborelui cu came), trebuie efectuate imediat inspecția și testarea ulterioară.Abordarea problemelor legate de senzor timpuriu poate preveni complicații suplimentare și să mențină motorul în funcțiune fără probleme.

4. Înlocuirea senzorului după cum este necesar

Chiar și cu o întreținere adecvată, senzorii de poziție a arborelui cu came se pot uza în timp din cauza expunerii la căldură, a degradării electrice sau a defecțiunii componentelor interne.Dacă senzorul produce în mod constant semnale neregulate, eșuează teste de diagnostic sau declanșează coduri persistente de probleme, înlocuirea este adesea cea mai bună soluție.Continuarea utilizării unui senzor care nu reușește poate duce la agravarea problemelor de performanță, reducerea eficienței combustibilului și deteriorarea potențială a altor componente ale motorului.

Resetarea senzorului de poziție a arborelui cu came

După deservirea sau înlocuirea senzorului de poziție a arborelui cu came, resetarea modulului de control al motorului (ECM) este un pas important pentru a vă asigura că vehiculul funcționează eficient.ECM se bazează pe datele senzorului pentru a gestiona injecția de combustibil, calendarul aprinderii și performanța generală a motorului.Dacă ECM nu este resetat după instalarea unui nou senzor, acesta poate continua să utilizeze date învechite, ceea ce duce la probleme de performanță, cum ar fi ralanti, accelerație slabă sau chiar verifică avertismentele motorului.Există mai multe moduri de a reseta ECM după înlocuirea senzorului de poziție a arborelui cu came, de la resetări manuale simple până la metode de instrumente de diagnostic mai avansate.

Metoda de deconectare a bateriei (resetare manuală de bază)

Acesta este cel mai simplu mod de a reseta ECM și este eficient pentru majoritatea vehiculelor.Deconectarea bateriei reduce temporar energia ECM, forțându -l să reseteze și să șteargă datele senzorului stocat.

Pași:

• Asigurați -vă că vehiculul este într -o locație sigură, oprit și în parc (sau neutru pentru transmisii manuale)

Înainte de a începe, asigurați -vă că vehiculul este parcat pe o suprafață de nivel într -o locație sigură și stabilă.Opriți complet aprinderea, asigurându -vă că toate componentele electrice, cum ar fi luminile, radioul și controlul climatic sunt oprite.Pentru transmisii automate, mutați echipamentul în parc, în timp ce vehiculele de transmisie manuală ar trebui să fie setate neutre cu frâna de parcare angajată pentru a preveni orice mișcare.

• Deschideți capota și localizați bateria vehiculului

Continuați capota folosind pârghia de eliberare a capotei în interiorul vehiculului, situată de obicei în apropierea scaunului șoferului sau sub tabloul de bord.Odată ce capota este deschisă, folosiți rod de capotă (dacă este necesar) pentru a o asigura.Localizați bateria, care se găsește în golful motorului, dar poate fi uneori poziționat în portbagaj sau sub scaunele din spate în anumite vehicule.Bateria va avea două terminale: una pozitivă (+) și una negativă (-), de obicei marcată de huse roșii și, respectiv, negre.

• Utilizați o cheie pentru a deconecta terminalul negativ (-) al bateriei

Cu un set de cheie sau priză, slăbiți cu atenție piulița care fixează cablul de terminal negativ (-) bateriei.Deconectați întotdeauna mai întâi terminalul negativ pentru a reduce riscul de scurtcircuite electrice.Odată ce piulița este dezlegată, îndepărtați ușor cablul de pe terminal și puneți -l deoparte, asigurându -vă că nu intră în contact cu nicio suprafețe metalice sau cu terminalul pozitiv.Unele vehicule pot avea capace de plastic peste terminalele care trebuie eliminate înainte de accesul accesului.

• Așteptați cel puțin 15 până la 30 de minute pentru a permite scurgerea puterii reziduale din sistem

După deconectarea bateriei, așteptați cel puțin 15 până la 30 de minute pentru a vă asigura că orice încărcare electrică rămasă se disipează de la sistemele electronice ale vehiculului.Acest lucru permite ECM să se reseteze complet.În unele cazuri, în special cu vehicule mai noi sau cu cele cu computere complexe la bord, așteptarea până la o oră poate fi nevoie de o resetare completă.În acest timp, apăsarea pedalei de frână sau pornirea farurilor timp de câteva secunde poate ajuta la scurgerea oricărei puteri persistente din sistem.

• Reconectați terminalul negativ și strângeți -l în siguranță

Odată ce a scurs perioada de așteptare, reîncărcați cablul de baterie negativ (-) la terminal.Asigurați -o prin strângerea piuliței cu o cheie, asigurându -vă că conexiunea este fermă și stabilă.O conexiune liberă poate provoca probleme electrice sau poate împiedica funcționarea corectă a ECM.Dacă vehiculul are un sistem de gestionare a bateriilor (BMS), este posibil să fie necesar să fie resetat folosind un instrument de scanare sau urmând procedurile specifice producătorului.

• Porniți vehiculul și lăsați -l să fie inactiv timp de câteva minute, în timp ce ECM referă la noile date ale senzorului

După reconectarea bateriei, porniți motorul și lăsați -l la ralanti câteva minute.Acest lucru permite ECM să redacteze parametrii, cum ar fi amestecul de combustibil și viteza de ralanti, pe baza datelor senzorului.În această perioadă, evitați revigorarea motorului sau conducerea imediat, deoarece sistemul are nevoie de timp pentru a se recalibra.Unele vehicule pot necesita conducerea în condiții specifice, cum ar fi menținerea unei viteze constante pentru câțiva kilometri, pentru a finaliza procesul de relaxare.

Metoda de resetare a scanerului OBD-II (recomandat pentru precizie)

Utilizarea unui scaner OBD-II (scaner de diagnostic la bord) oferă o modalitate mai precisă de a reseta ECM și de a se asigura că toate codurile de eroare a senzorului anterior sunt șterse.

Pași:

• Localizați portul OBD-II

Primul pas este să găsiți portul OBD-II, care este poziționat sub tabloul de bord din partea șoferului.În majoritatea vehiculelor, acesta este situat în apropierea coloanei de direcție, aproape de locul în care ar fi genunchii șoferului atunci când sunt așezați.Dacă nu sunteți sigur de locația exactă, consultați manualul proprietarului vehiculului sau căutați un conector mic, dreptunghiular, cu 16 pini.

• Conectați scanerul OBD-II și porniți aprinderea

După identificarea portului OBD-II, introduceți ferm conectorul scanerului OBD-II în port.După conectarea acesteia, rotiți tasta de aprindere în poziția pornită fără a porni motorul.Acest lucru va alimenta sistemul electric al vehiculului și va permite scanerului să stabilească o conexiune cu ECM.Unele vehicule pot necesita apăsarea unui buton de alimentare pe scanerul în sine pentru a -l activa.

• Verificați dacă există coduri de probleme stocate

Folosind meniul scanerului, navigați la funcția de coduri de citire.Această caracteristică vă permite să recuperați orice coduri de probleme active sau stocate legate de senzorul de poziție a arborelui cu came sau alte componente ale motorului.Revizuirea acestor coduri poate ajuta la confirmarea dacă problema a fost rezolvată sau dacă sunt necesare reparații suplimentare înainte de a continua cu resetarea.

• Ștergeți codurile de eroare

După revizuirea codurilor de probleme, selectați opțiunea Clear Coduri sau resetați ECM pe scaner.Această comandă va instrui ECM să șteargă orice mesaje de eroare stocate, resetarea sistemului.Procesul poate dura câteva momente și, în unele cazuri, scanerul vă poate solicita să confirmați resetarea înainte de a continua.

• Opriți aprinderea și deconectați scanerul

După ce codurile au fost șterse cu succes, opriți complet aprinderea vehiculului.Deconectați cu atenție scanerul OBD-II din port, asigurându-se că nu se produce nicio deteriorare a acelor de conector.În acest moment, ECM a fost resetat și orice coduri de eroare anterioare legate de senzorul de poziție a arborelui cu came nu mai ar trebui să fie prezente.

• porniți motorul și lăsați vehiculul inactiv

Cu scanerul deconectat, porniți motorul și lăsați -l inactiv pentru câteva minute.Acest lucru permite ECM să reinitializeze și să recunoască senzorul de poziție nou instalat.În acest timp, observați tabloul de bord pentru orice nou lumini de avertizare.Dacă lumina motorului de verificare rămâne oprită și motorul funcționează fără probleme, resetarea a avut succes.Cu toate acestea, dacă luminile de avertizare reapar, poate fi necesar un diagnostic suplimentar pentru a rezolva orice probleme de bază.

Recalibrarea ciclului de acționare (resetare automată ECM)

În unele vehicule, ECM poate să nu necesite o resetare manuală, deoarece poate relansa automat datele noului senzor pe o perioadă de cicluri de conducere.Cu toate acestea, acest proces poate dura timp și poate duce la probleme de performanță temporară dacă ECM se ajustează în continuare.

Pași:

• Porniți vehiculul și lăsați -l inactiv

Începeți prin pornirea motorului și lăsându-l să inainte de aproximativ 5-10 minute.Acest lucru ajută ECM să adune datele de bază din noul senzor și să stabilizeze parametrii motorului.Evitați să apăsați acceleratorul sau să revigorați motorul în această fază, deoarece obiectivul este de a lăsa vehiculul să se așeze în starea sa de ralanti normală.

• Conduceți în condiții variate

După perioada inițială de ralanti, luați vehiculul pentru o unitate care include un amestec de condiții de conducere.În mod ideal, conduceți între 20-50 de mile, încorporând atât viteze constante de autostradă (55-65 mph), cât și traficul orașului stop-and-go.Aceste condiții variate permit ECM să analizeze citirile senzorilor sub diferite sarcini ale motorului, asigurându -se că se adaptează corect la modificări.Dacă este posibil, evitați accelerarea bruscă sau frânarea agresivă, deoarece conducerea lină ajută sistemul să se recalibreze mai eficient.

• Opriți motorul și reporniți

Odată ce ciclul de acționare este complet, parcați vehiculul și opriți motorul.Așteptați câteva clipe înainte de a reporni pentru a permite ECM să proceseze noile date.După repornire, verificați dacă există avertismente sau probleme de performanță ale motorului de verificare rămase (CEL).Dacă lumina rămâne stinsă și vehiculul funcționează fără probleme, ECM a finalizat probabil procesul de adaptare.Cu toate acestea, dacă CEL persistă sau vehiculul prezintă probleme de performanță în curs de desfășurare, poate fi necesară o depanare suplimentară.

Interfațarea unui senzor de poziție a arborelui cu came cu un microcontroler

Integrarea unui senzor de poziție a arborelui cu came cu un microcontroler, cum ar fi un Arduino sau PIC, necesită înțelegerea tipului de semnal al senzorului și asigurarea conexiunilor adecvate.Senzorii de poziție a arborelui cu came iese diferite tipuri de semnal, inclusiv digital (On/Off), tensiune analogică sau modularea lățimii pulsului (PWM).Senzorii de efect Hall generează un semnal digital înalt/scăzut ca răspuns la modificările câmpurilor magnetice pe măsură ce arborele cu came se rotește.Senzorii optici, care folosesc lumină pentru a detecta mișcarea arborelui cu came, produc, de asemenea, semnale de impuls digitale corespunzătoare diferitelor poziții.Senzorii magnetici (reticență variabilă), pe de altă parte, generează un semnal de tensiune variabil în care amplitudinea se schimbă cu rotația, oferind date de poziție.

Pentru a interfața acești senzori cu un microcontroller, este necesar să selectați pini de intrare adecvați pe baza tipului de semnal, senzorii digitali se conectează la pinii de intrare digitali, în timp ce senzorii analogici necesită intrări analogice.Gama de tensiune de intrare a microcontrolerului trebuie să se potrivească, de asemenea, cu ieșirea senzorului pentru a asigura compatibilitatea.Când cablarea senzorului, ieșirea sa trebuie conectată la pinul de microcontroller corespunzător, iar dacă nivelurile de tensiune diferă, divizoarele de tensiune sau schimbătoarele de nivel trebuie utilizate pentru a preveni deteriorarea.Senzorul trebuie să primească sursa de alimentare corectă, de obicei 5V sau 12V și trebuie să partajeze un teren comun cu microcontrolerul pentru o funcționare stabilă.

Programarea microcontrollerului pentru procesarea datelor senzorului implică scrierea codului în limbaje precum C, C ++ sau Python.Funcții precum DigitalRead () sunt utilizate pentru senzori digitali, în timp ce analogread () Captează date de la senzori de tensiune variabilă.Odată ce datele sunt preluate, acestea trebuie procesate în consecință, senzorii digitali oferă semnale simple înalte/mici care pot fi utilizate direct în logica aplicației, în timp ce citirile senzorului analog trebuie transformate în informații poziționale semnificative pentru monitorizarea exactă a arborelui cu came.

Înlocuirea senzorului de poziție a arborelui cu came

Senzorul de poziție al arborelui cu came este o componentă principală în motoarele moderne, responsabilă de monitorizarea poziției și vitezei arborelui cu came.Aceste date ajută modulul de control al motorului (ECM) să optimizeze injecția de combustibil și calendarul aprinderii.Când senzorul eșuează, acesta poate duce la performanțe slabe, incendii greșite, dificultăți de pornire sau chiar blocarea motorului.Înlocuirea unui senzor de poziție de defect al arborelui cu came este important de restaurare a eficienței și fiabilității motorului.

Înainte de a începe procesul de înlocuire, este important să deconectați bateria prin eliminarea terminalului negativ.Acest lucru împiedică pericolele electrice și protejează componentele sensibile ale motorului.După ce bateria este deconectată, localizați senzorul de poziție al arborelui cu came, care se găsește în apropierea arborelui cu came, a capacului de sincronizare sau a capului cilindrului.Consultarea manualului de servicii al vehiculului poate ajuta la identificarea locației exacte.

Apoi, îndepărtați senzorul defect, deconectare conectorul electric și deșurubând șurubul de montare.Scoateți cu grijă vechiul senzor, asigurându -vă că nu sunt deteriorate componente înconjurătoare în acest proces.Înainte de a instala noul senzor, comparați -l cu cel vechi pentru a confirma compatibilitatea.Apoi, aliniați -l corect, asigurați -l cu șurubul de montare și reconectați conectorul electric.

Odată instalat noul senzor, reconectați bateria și porniți motorul.Verificați dacă există lumini de avertizare sau un comportament neregulat al motorului.Dacă este necesar, utilizați un scaner OBD-II pentru a șterge codurile de eroare și pentru a verifica dacă senzorul funcționează corect.Urmărind acești pași, puteți asigura o înlocuire de succes, ajutând motorul să funcționeze fără probleme și eficient.

Aplicații ale senzorului de poziție a arborelui cu came

Motoare auto

Senzorul de poziție al arborelui cu came, o componentă în motoarele cu ardere internă modernă, jucând un rol în reglarea calendarului de aprindere, a injecției de combustibil și a calendarului supapei.Prin furnizarea de date către unitatea de control a motorului (ECU), senzorul ajută la optimizarea calendarului motorului, asigurând o combustie eficientă care îmbunătățește performanța și economia de combustibil.Este deosebit de excelent în sistemele de sincronizare a supapei variabile (VVT), unde permite ajustări precise pe baza condițiilor de conducere, îmbunătățirea puterii de putere și reducerea emisiilor.Senzorul ajută la detectarea greșelilor prin identificarea mișcării neregulate a arborelui cu came, permițând ECU să facă corecții, cum ar fi reglarea livrării de combustibil sau notificarea șoferului cu privire la problemele potențiale.În timpul începerii frigului, senzorul asigură că ECU oferă cantitatea potrivită de combustibil și ajustează sincronizarea aprinderii, facilitând pornirea motorului mai netedă și mai fiabilă, chiar și la temperaturi scăzute.

Automatizare industrială

Dincolo de aplicațiile auto, senzorul de poziție a arborelui cu came joacă un rol în automatizarea industrială pentru sincronizarea și sincronizarea precisă a motorului.În echipamentele de fabricație, liniile de asamblare automate și mașinile de producție se bazează pe o sincronizare precisă pentru a asigura o funcționare perfectă.Senzorul ajută la sincronizarea motoarelor și componentelor mecanice, îmbunătățind eficiența și precizia.În robotică și controlul mișcării, roboții industriali și sistemele automatizate depind de senzorii de poziție a arborelui cu came pentru a coordona mișcările, îmbunătățind precizia în sarcinile repetitive sau de mare viteză.Acești senzori susțin întreținerea predictivă prin monitorizarea datelor de rotație pentru a detecta semne timpurii de uzură în componente mecanice.Această abordare proactivă ajută la prevenirea defecțiunilor neașteptate, reducând timpul de oprire și costurile de întreținere.

Sisteme de control motor

Senzorul de poziție a arborelui cu came joacă un rol în aplicațiile bazate pe motor, inclusiv vehicule electrice și hibride, precum și sisteme industriale de control al motorului.În motoarele hibride, ajută la gestionarea tranziției dintre motoarele electrice și benzină, asigurând sincronizarea și sincronizarea precisă, ceea ce duce la o funcționare mai netedă și la îmbunătățirea eficienței combustibilului.În setările industriale, motoarele electrice de înaltă performanță utilizate în industria de fabricație și prelucrare depind de controlul precis al vitezei și cuplului de rotație.Senzorul oferă feedback exact de poziție, îmbunătățirea performanței și eficienței energetice.În generatoare și sisteme de putere de rezervă, senzorul ajută la menținerea sincronizării între componentele mecanice, asigurând puterea stabilă și prevenirea defecțiunilor.

Concluzie

Senzorul de poziție al arborelui cu came este excelent pentru a vă asigura că motorul unei mașini funcționează bine și utilizează combustibil eficient.Ajută computerul mașinii să regleze funcționarea motorului, ceea ce îmbunătățește performanța mașinii și o menține fără probleme.Dacă acest senzor încetează să funcționeze corect, poate cauza probleme precum performanța slabă a motorului și consumul crescut de combustibil.Menținerea acestui senzor în formă bună și fixarea acestuia atunci când este nevoie este importantă pentru menținerea sănătății mașinii tale.Acest articol a acoperit modul în care funcționează senzorul, rolul său în motor și ce trebuie să facă dacă nu reușește, o mai bună înțelegere a funcționării vehiculului.
