Alegerea adaptorului de alimentare corect: Ghid de intrare AC și ieșire DC

Fișele adaptoarelor de alimentare vă permit să vă conectați dispozitivele la o sursă de alimentare și să le mențineți în funcțiune.În acest articol, veți afla ce fac mufele de intrare AC și conectorii de ieșire DC și de ce contează.De asemenea, veți explora diferite tipuri de prize utilizate în întreaga lume, împreună cu caracteristicile de tensiune, frecvență și siguranță.În plus, veți înțelege tipurile de conectori și unde sunt utilizați în mod obișnuit.

Catalog

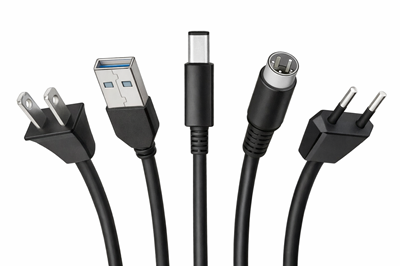

Figura 1. Prezentare generală a prizei adaptorului de alimentare

Ce sunt mufele de intrare AC?

Fișele de intrare AC sunt componentele care conectează un adaptor de alimentare la o priză de perete pentru a primi curent alternativ (AC).Acestea servesc ca punct de intrare a energiei electrice de la rețeaua de alimentare în adaptor.Aceste prize sunt proiectate pentru a transfera în siguranță electricitatea de la priză la circuitele interne ale adaptorului de alimentare.Funcția lor principală este de a asigura o conexiune stabilă și sigură la sursa de alimentare.Mufele de intrare AC sunt excelente pentru a permite oricărui adaptor de alimentare să funcționeze eficient.Acestea sunt de obicei integrate în cablurile de alimentare sau atașate direct la corpurile adaptoarelor.Designul asigură livrarea constantă a puterii de intrare către adaptor pentru conversie.Fără mufe de intrare AC, adaptoarele de alimentare nu ar putea primi energie de la rețea.

Tipuri comune de prize de curent alternativ

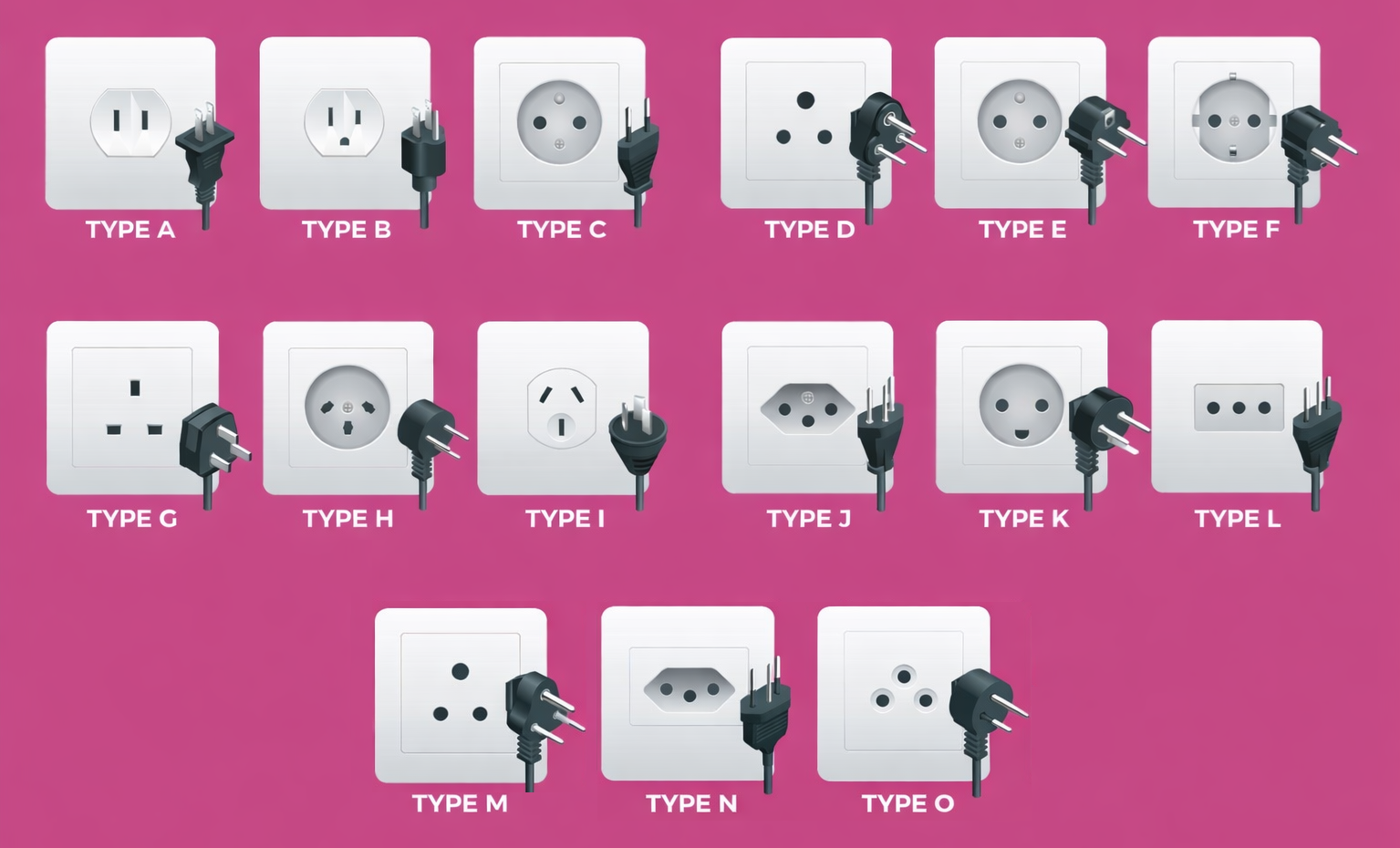

Figura 2. Tipuri globale de prize AC

• Tip A - Tipul A este un ștecher cu doi pini cu lame paralele plate și fără știft de împământare.Este folosit în principal în Statele Unite, Canada, Mexic și Japonia.În comparație cu alte tipuri, este unul dintre cele mai simple și mai ușoare modele.Această mufă este utilizată în mod obișnuit pentru dispozitivele cu putere redusă, cum ar fi încărcătoarele de telefon și electronicele mici.Utilizarea sa pe scară largă îl face un standard pentru electronicele de larg consum.Simplitatea tipului A îl face să fie rentabil și ușor de fabricat.

• Tip B - Tipul B este similar cu Tipul A, dar include un pin de împământare rotund suplimentar.Este utilizat pe scară largă în America de Nord și părți din America Centrală.În comparație cu tipul A, oferă o siguranță îmbunătățită datorită caracteristicii de împământare.Acest ștecher este utilizat în mod obișnuit pentru aparatele care necesită standarde de siguranță mai ridicate.Este important în mediile în care este necesară protecția electrică.Tipul B este o alegere standard atât pentru aplicații rezidențiale, cât și comerciale.

• Tip C - Tipul C este un ștecher cu doi pini rotunzi cunoscut în mod obișnuit sub numele de Europlug.Este utilizat pe scară largă în Europa, Asia și America de Sud.În comparație cu Tipul A și B, este compatibil mai universal cu multe tipuri de prize.Această mufă este de obicei folosită pentru dispozitive cu putere redusă, cum ar fi încărcătoare și aparate mici.Designul său compact permite o utilizare ușoară în mai multe regiuni.Tipul C joacă un rol important în călătoriile internaționale datorită compatibilității sale largi.

• Tip D - Tipul D este un ștecher cu trei pini rotunzi dispus într-un model triunghiular.Este folosit în principal în India, Nepal și unele țări africane.În comparație cu tipul C, acceptă dispozitive care necesită o conexiune mai stabilă.Acest ștecher este utilizat în mod obișnuit în regiunile cu standarde electrice mai vechi.Designul său îi permite să facă față cerințelor moderate de putere.Tipul D rămâne important în menținerea compatibilității în cadrul infrastructurii sale regionale.

• Tip E - Tipul E este un ștecher cu doi pini rotunzi cu un orificiu pentru un știft de împământare în priză.Este folosit în mod obișnuit în Franța, Belgia și Polonia.În comparație cu tipul C, include un mecanism de împământare pentru siguranță sporită.Această mufă este utilizată atât pentru dispozitive de putere mică, cât și pentru dispozitive de putere medie.Este important pentru menținerea conexiunilor electrice sigure în sistemele europene.Tipul E este adesea compatibil cu prizele de tip F.

• Tip F - Tipul F, cunoscut și sub numele de mufa Schuko, are doi pini rotunzi cu cleme de împământare.Este utilizat pe scară largă în Germania, Spania și multe țări europene.În comparație cu tipul E, folosește împământare laterală în loc de un pin.Această fișă este folosită în mod obișnuit pentru aparatele cu putere mai mare.Designul său puternic oferă o conexiune sigură și stabilă.Tipul F este necesar în sistemele electrice europene moderne.

• Tip G - Tipul G este un ștecher cu trei pini cu pini dreptunghiulari aranjați într-un aspect triunghiular.Este folosit în Regatul Unit, Irlanda și mai multe țări asiatice.În comparație cu alte tipuri, are o structură mai robustă și mai mare.Acest ștecher este utilizat în mod obișnuit atât în ​​echipamentele casnice, cât și în cele de birou.Este important pentru a asigura o conexiune fermă și stabilă.Tipul G este recunoscut pe scară largă pentru durabilitatea sa.

• Tip H - Tipul H este o fișă cu trei pini cu știfturi dispuși într-o formațiune triunghiulară unică.Este folosit în principal în Israel și regiunile din apropiere.În comparație cu tipul C, are un design distinct care limitează compatibilitatea.Această fișă este utilizată atât în ​​medii rezidențiale, cât și comerciale.Acesta asigură o conexiune adecvată în cadrul sistemului său regional specific.Tipul H este important pentru menținerea siguranței electrice standardizate în regiunea sa.

• Tipul I - Tipul I este un ștecher cu doi pini înclinați plat și uneori un știft de împământare.Este folosit în mod obișnuit în Australia, Noua Zeelandă și China.În comparație cu tipul A, designul înclinat oferă o potrivire mai sigură.Acest ștecher este utilizat într-o gamă largă de dispozitive electrice.Suportă atât aplicații casnice, cât și industriale.Tipul I este bun în regiunile cu infrastructură electrică modernă.

• Tip J - Tipul J este un ștecher cu trei pini cu pini rotunzi, inclusiv un știft de împământare.Este folosit în principal în Elveția și Liechtenstein.În comparație cu tipul C, oferă împământare suplimentară pentru siguranță.Acest ștecher este folosit în mod obișnuit atât în ​​case, cât și în birouri.Acesta asigură conexiuni electrice stabile și sigure.Tipul J este important pentru menținerea unor standarde ridicate de siguranță în regiunea sa.

• Tip K - Tipul K este un ștecher cu trei pini cu pini rotunzi și un știft de împământare.Este folosit în principal în Danemarca și Groenlanda.În comparație cu tipul F, are o configurație de împământare ușor diferită.Această mufă este utilizată atât pentru dispozitive rezidențiale, cât și pentru cele comerciale.Acesta asigură compatibilitatea în cadrul sistemului electric danez.Tipul K este important pentru menținerea standardelor electrice localizate.

• Tip L - Tipul L este un ștecher cu trei pini rotunzi dispus în linie dreaptă.Este folosit în principal în Italia și în unele părți din Africa de Nord.În comparație cu tipul C, acceptă aplicații cu curent mai mare.Acest ștecher este utilizat atât în ​​electronice mici, cât și în aparatele mai mari.Oferă o conexiune stabilă și consistentă.Tipul L este important pentru sistemul electric standardizat al Italiei.

• Tip M - Tipul M este o versiune mai mare a Tipului D cu trei pini rotunzi.Este folosit în Africa de Sud și în unele țări învecinate.În comparație cu tipul D, este proiectat pentru aplicații cu putere mai mare.Acest ștecher este utilizat în mod obișnuit la aparatele de mare putere.Dimensiunea sa mai mare îi permite să suporte mai multe sarcini electrice.Tipul M este important pentru mediile industriale și de mare putere.

• Tip N - Tipul N este un ștecher cu trei pini standardizat în Brazilia și Africa de Sud.Este proiectat pentru o siguranță și compatibilitate îmbunătățite.În comparație cu tipul C, include împământare pentru protecție suplimentară.Acest ștecher este utilizat atât în ​​dispozitivele rezidențiale, cât și în cele comerciale.Acesta acceptă standardele electrice moderne în regiunile sale.Tipul N joacă un rol important în sistemele de infrastructură mai noi.

• Tip O - Tipul O este un ștecher cu trei pini, folosit în principal în Thailanda.Este conceput pentru a susține sistemele electrice moderne din regiune.În comparație cu tipurile mai vechi de prize, oferă caracteristici de siguranță îmbunătățite.Acest ștecher este utilizat atât în ​​aplicații casnice, cât și comerciale.Acesta asigură compatibilitatea cu standardele electrice locale.Tipul O este important pentru susținerea sistemelor de alimentare standardizate din Thailanda.

Tensiunea și frecvența mufelor de intrare AC

Adaptoarele de alimentare sunt de obicei proiectate pentru a funcționa într-un interval larg de tensiune de intrare, de obicei de la 100V la 240V AC.Această flexibilitate permite utilizarea dispozitivelor în diferite țări fără a necesita surse de alimentare separate.Adaptorul se adaptează automat la tensiunea de intrare pentru a menține o performanță stabilă.Această caracteristică este deosebit de importantă pentru electronicele moderne utilizate pe piețele globale.Suportul larg de tensiune ajută la prevenirea daunelor cauzate de nepotrivirile de tensiune.De asemenea, îmbunătățește confortul utilizării dispozitivelor în timpul călătoriilor.

Pe lângă tensiune, puterea de intrare AC funcționează și la frecvențe standard de 50 Hz sau 60 Hz.Aceste valori ale frecvenței reprezintă cât de des alternează curentul electric pe secundă.Adaptoarele de alimentare sunt construite pentru a gestiona ambele frecvențe în mod eficient, fără a afecta performanța de ieșire.Acest lucru asigură funcționarea consecventă indiferent de standardele electrice regionale.Suportul ambelor tipuri de frecvență îmbunătățește compatibilitatea între diferite sisteme de alimentare.Ca rezultat, majoritatea adaptoarelor moderne sunt proiectate pentru condiții de intrare universale.

Prize de curent alternativ cu două fire vs trei fire

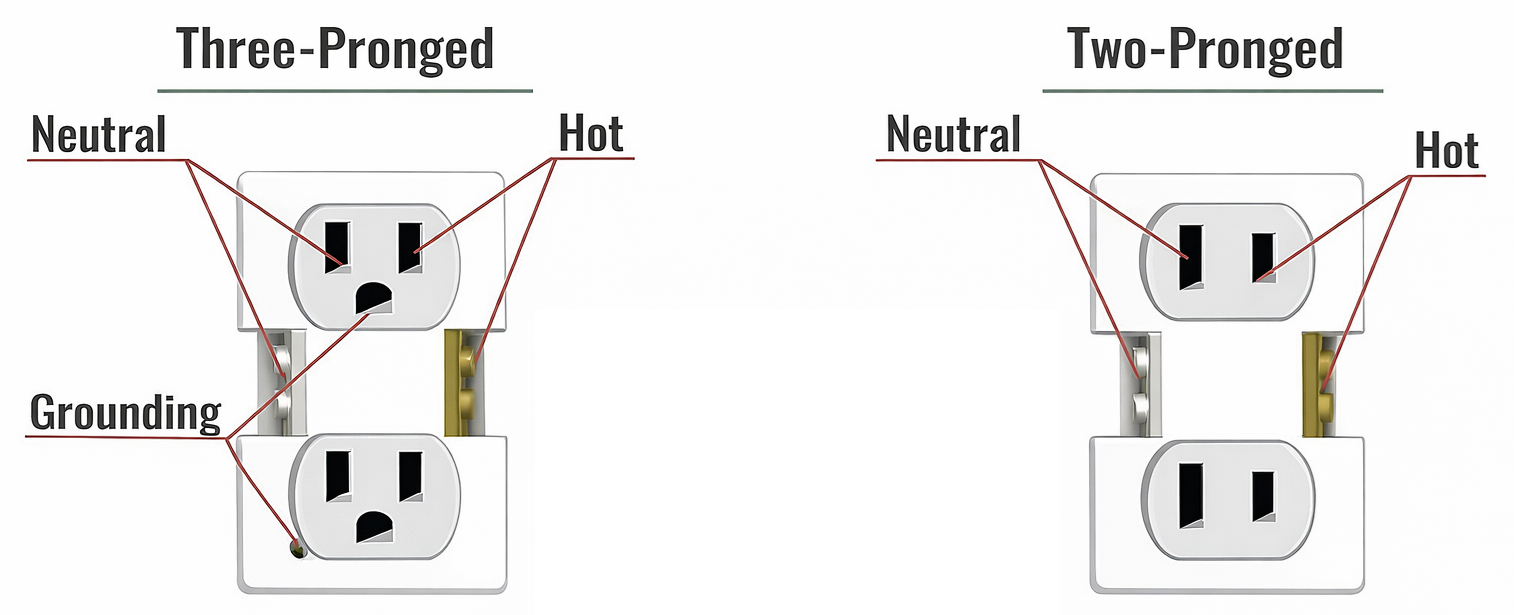

Figura 3. Structura dopului cu două fire vs. trei fire

Fișele cu două fire constau din două contacte electrice care se conectează la firele sub tensiune și neutru ale unei surse de alimentare.Ele sunt utilizate în mod obișnuit în dispozitivele care nu necesită împământare pentru o funcționare în siguranță.Aceste mufe sunt ușoare și mai simple în design, făcându-le potrivite pentru electronice mici.Ele se găsesc adesea în încărcătoare, lămpi și aparate cu putere redusă.Prizele cu două fire sunt utilizate pe scară largă datorită structurii lor compacte.Cu toate acestea, acestea oferă protecție de bază și nu includ împământare suplimentară de siguranță.

Fișele cu trei țevi includ un știft suplimentar dedicat împământării, ceea ce sporește siguranța electrică.Această conexiune de împământare ajută la prevenirea șocurilor electrice prin direcționarea în siguranță a curentului în exces la pământ.Aceste mufe sunt utilizate în mod obișnuit în dispozitive cu cerințe de putere mai mari sau carcase metalice.Ele oferă protecție îmbunătățită împotriva defecțiunilor electrice și scurtcircuitelor.Ștecherele cu trei fire se găsesc în mod obișnuit în aparate precum computere, frigidere și echipamente industriale.Designul lor asigură o funcționare mai sigură în medii electrice solicitante.

Prize fixe vs interschimbabile

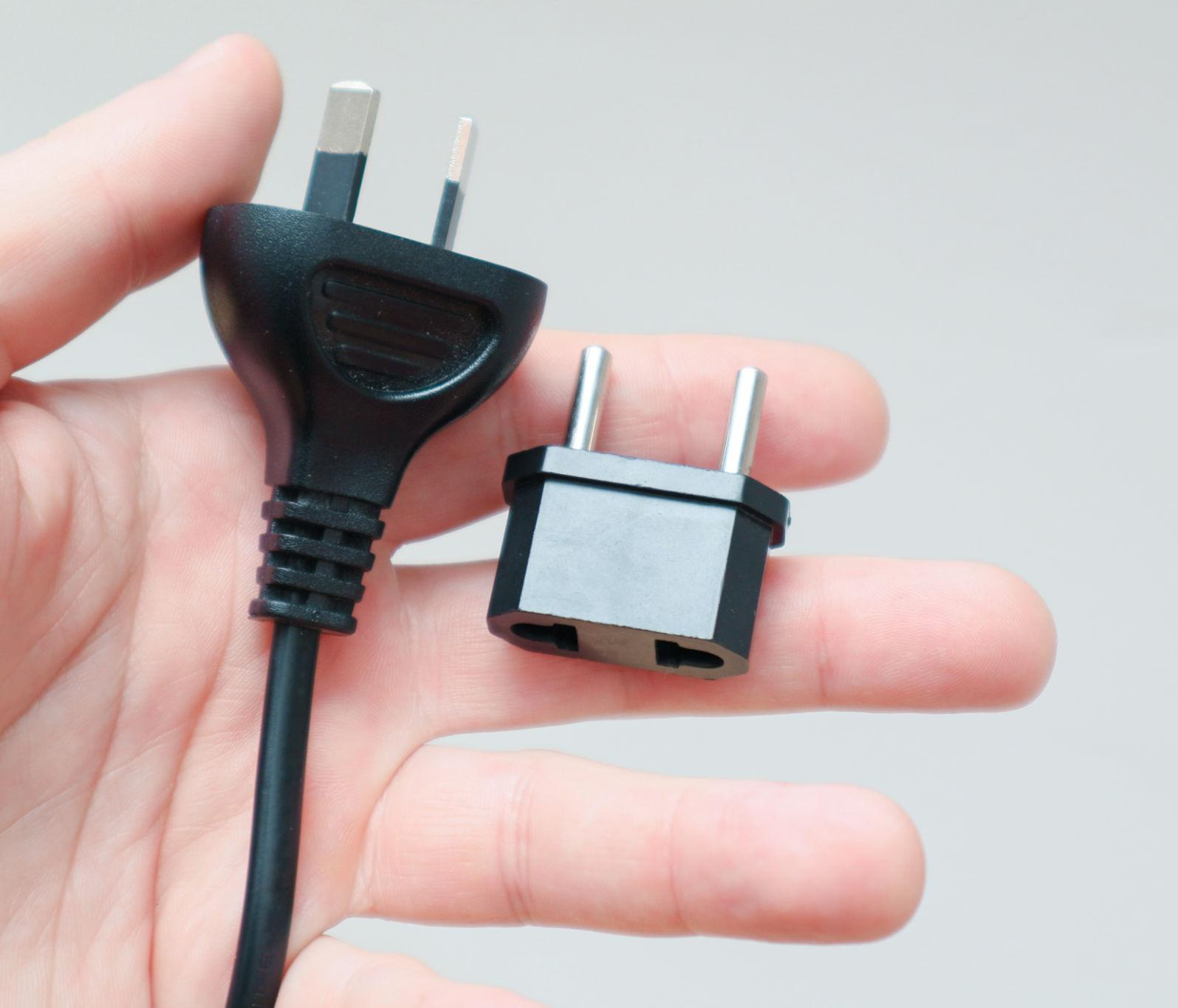

Figura 4. Design de fișă fix vs interschimbabil

Fișele de curent alternativ fixe sunt atașate permanent la adaptorul de alimentare și nu pot fi îndepărtate sau înlocuite.Acest design oferă o conexiune stabilă și durabilă pentru utilizarea de zi cu zi.Este utilizat în mod obișnuit în adaptoarele proiectate pentru o anumită regiune sau țară.Fișele fixe sunt simple și reduc riscul conexiunilor slăbite.Ele sunt adesea preferate pentru dispozitivele staționare care nu sunt mutate frecvent.Acest design asigură o performanță constantă fără a fi nevoie de componente suplimentare.

Prizele AC interschimbabile, pe de altă parte, permit schimbarea diferitelor capete de priză, în funcție de regiune.Acest lucru le face extrem de utile pentru călătorii și aplicații internaționale.Puteți atașa cu ușurință tipul de priză potrivit pentru diferite țări.Această flexibilitate elimină nevoia de adaptoare multiple.Sistemele interschimbabile sunt utilizate în mod obișnuit în adaptoarele de alimentare universale.Ele oferă confort, menținând în același timp compatibilitatea cu diferite standarde electrice.

Ce sunt conectorii de ieșire DC?

Conectorii de ieșire DC sunt componentele care furnizează putere reglată de curent continuu (DC) de la un adaptor de alimentare la un dispozitiv electronic.Acestea servesc ca punct final de conectare între sursa de alimentare și dispozitivul alimentat.Acești conectori asigură că energia electrică convertită este transferată eficient și fiabil.Funcția lor principală este de a oferi o ieșire stabilă care să corespundă cerințelor de alimentare ale dispozitivului.Conectorii de ieșire DC sunt importanți pentru alimentarea electronicelor moderne, cum ar fi laptopurile, routerele și dispozitivele portabile.Sunt proiectate pentru a menține o conexiune sigură și consistentă în timpul funcționării.Acești conectori susțin, de asemenea, funcționarea în siguranță, prevenind deconectarea accidentală.Designul lor le permite să se potrivească în siguranță în porturile de intrare ale dispozitivului.Fără conectori de ieșire DC, adaptoarele de alimentare nu ar putea furniza energie utilizabilă dispozitivelor.

Tipuri comune de conectori DC

Conectori baril

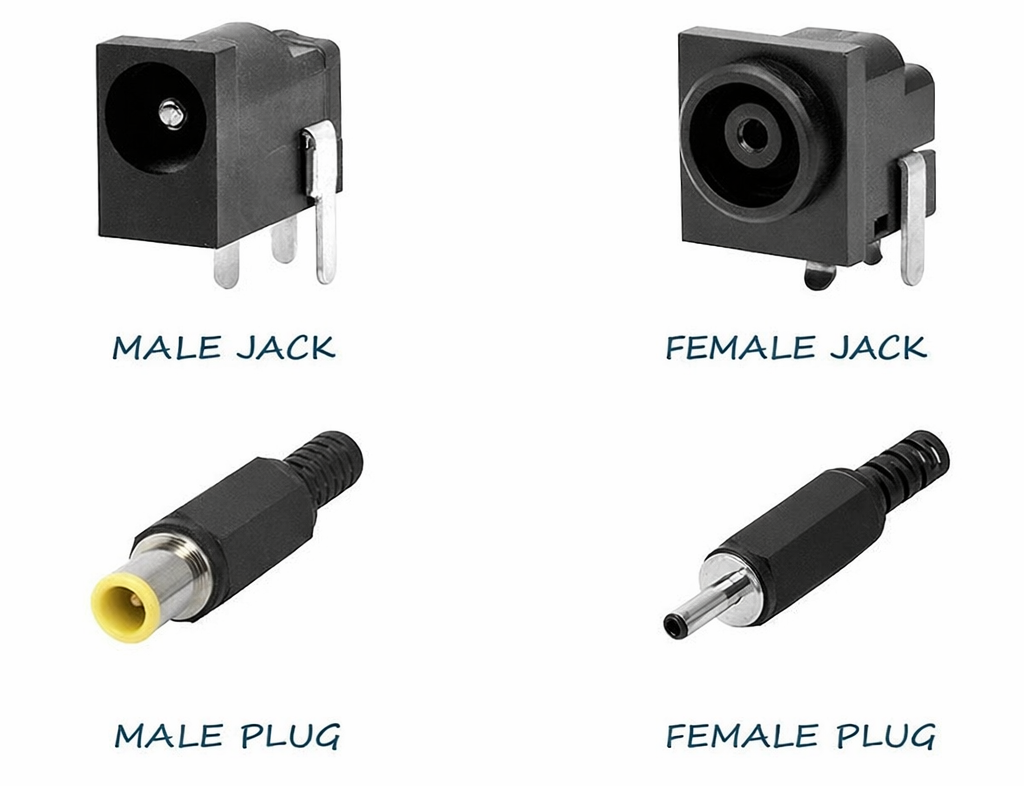

Figura 5. Tipuri de conectori cilindri

Conectorii cilindrici sunt conectori de putere cilindrici utilizați în mod obișnuit în aplicațiile de alimentare CC.Ele constau dintr-un manșon exterior gol și un știft interior care transportă curent electric.Acești conectori sunt utilizați pe scară largă în dispozitive precum routere, sisteme CCTV și electronice mici.Structura lor simplă permite conectarea și deconectarea ușoară în timpul utilizării.Conectorii cilindric sunt cunoscuți pentru fiabilitatea și performanța lor constantă.Sunt proiectate pentru a oferi un transfer stabil de putere cu pierderi minime de semnal.După cum se arată în figură, acestea sunt disponibile atât în ​​configurații masculine cât și feminine pentru conexiuni sigure.

Conectori DIN

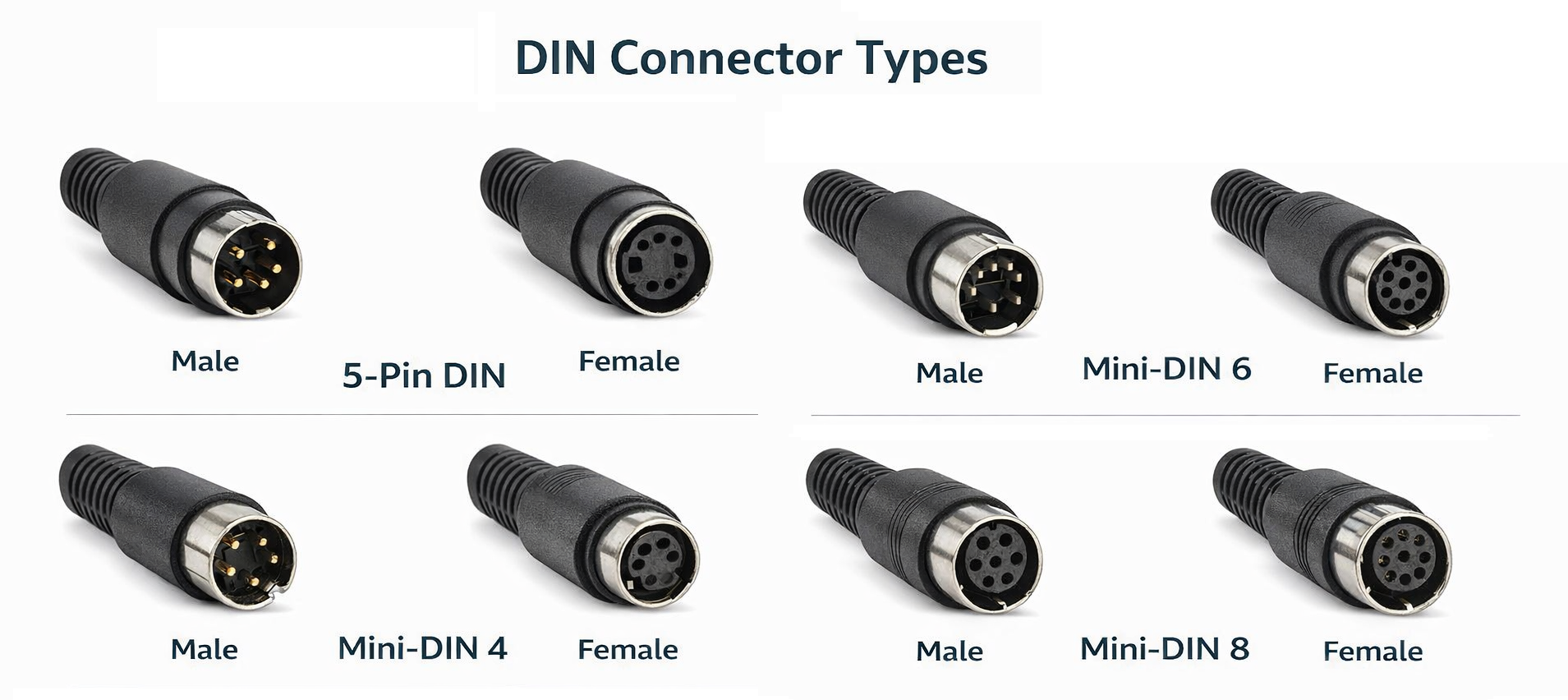

Figura 6. Tipuri de conector DIN

Conectorii DIN sunt conectori circulari cu mai mulți pini aranjați într-un model standardizat.Ele sunt utilizate în mod obișnuit în echipamente electronice specializate și sisteme vechi.Acești conectori acceptă conexiuni multiple de semnal sau putere într-o singură interfață.Conectorii DIN sunt cunoscuți pentru mecanismul lor de blocare sigur și pentru alinierea precisă a pinii.Ele sunt adesea folosite în echipamente audio, sisteme industriale și dispozitive de comunicație.Designul lor asigură conexiuni stabile și organizate.Figura ilustrează diferite configurații de pin utilizate în diferite tipuri de conector DIN.

Conectori USB

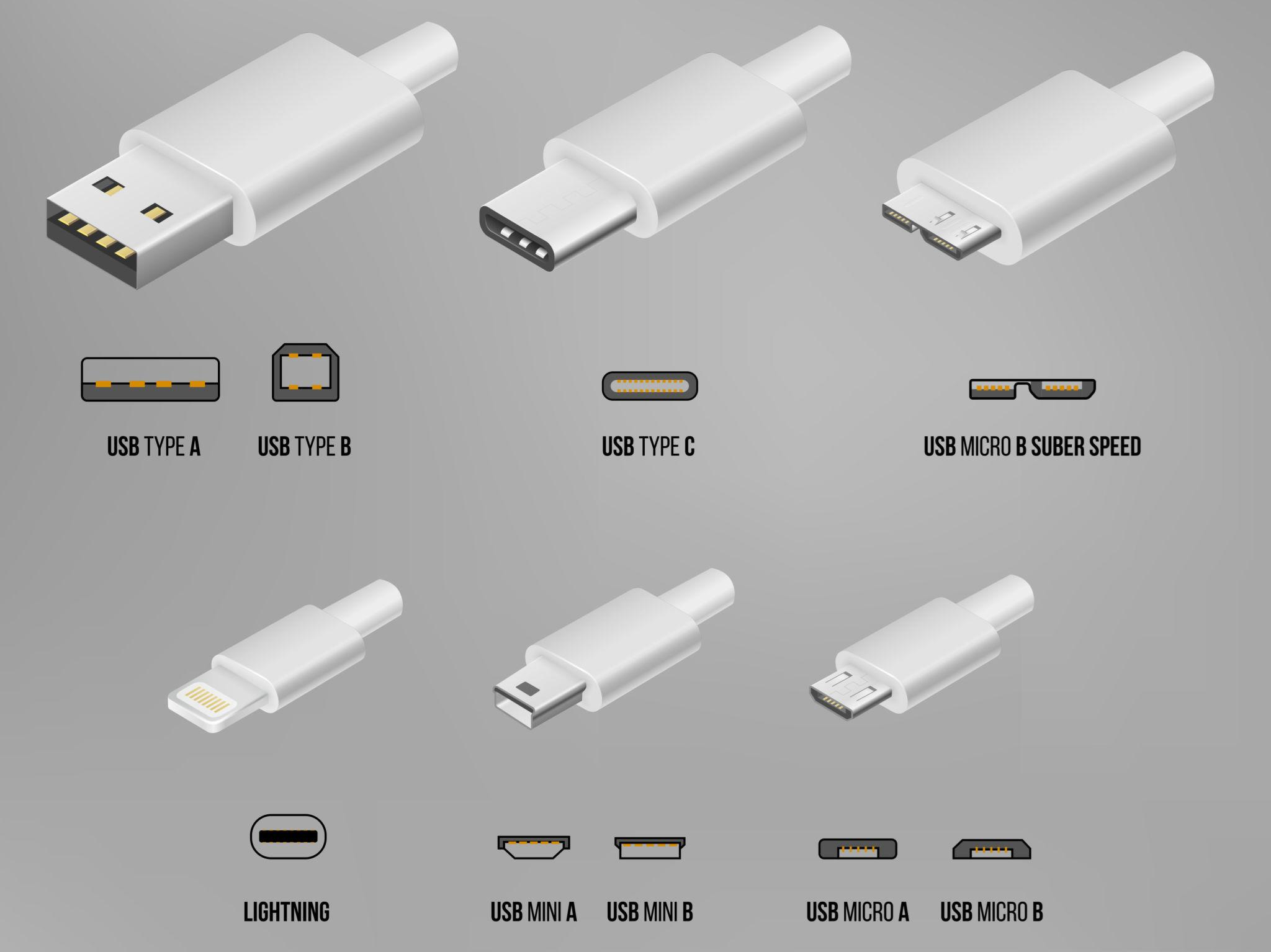

Figura 7. Tipuri de conector USB

Conectorii USB sunt interfețe standardizate utilizate atât pentru livrarea energiei, cât și pentru transferul de date în electronicele moderne.Sunt utilizate pe scară largă în smartphone-uri, laptop-uri și alte dispozitive portabile.Acești conectori sunt proiectați pentru ușurință în utilizare și compatibilitate universală.Conectorii USB acceptă un transfer eficient de energie pe o gamă largă de dispozitive.Designul lor permite conectarea și deconectarea frecventă fără deteriorare.Au devenit cel mai comun tip de conector DC în electronică.După cum se arată în figură, sunt utilizate diferite formate USB în funcție de dispozitiv și aplicație.

Diferențele dintre mufele de intrare AC și de ieșire DC

Aspect	Mufe de intrare AC	Ieșire DC Conectori
Funcția primară	Desenați electrice alimentare de la prize de perete	Livrare puterea convertită în dispozitive electronice
Tip electric	Alternând intrare de curent (AC).	Curent continuu (DC) ieșire
Locație în Sistem	Punctul de intrare al adaptorul de alimentare	Punctul de ieșire din adaptorul de alimentare
Stare de alimentare	Nereglementat energie electrică de intrare	Reglementată și ieșire stabilizată
Baza standard	Definit de standardele electrice regionale	Definit de cerințele de proiectare a dispozitivului
Funcționează Mediul	Gospodărie sau prize industriale de perete	electronice porturile de intrare ale dispozitivului
Compatibilitate Domeniul de aplicare	Limitat la puncte de vânzare specifice țării	Potrivită cu interfețe specifice dispozitivului
Structurale Scopul de proiectare	Ferme și sigure conexiune la sursa de alimentare	Acurate și conexiune stabilă la dispozitive
Manipulare în siguranță	Conceput pentru gestionați intrarea de înaltă tensiune	Conceput pentru menține siguranța de ieșire de joasă tensiune
Direcția de Flux de putere	Din exterior sursă în adaptor	De la adaptor la dispozitiv final
Tipic Aplicație	Alimentare adaptoare din infrastructură	Furnizarea de energie la electronică
Conexiune Interfață	Ștecher introdus în priză	Conector introdus în portul dispozitivului
Flexibilitate	Restricţionat de format de priză regională	Adaptabil peste tot diverse tipuri de dispozitive
fizice Integrarea	Încorporat sau capete de priză detașabile	Atașat la cablul de ieșire sau vârful adaptorului
Rolul de sistem	O parte a puterii infrastructura de intrare	O parte din livrarea energiei la nivel de dispozitiv

Aplicații ale diferitelor conectori adaptor de alimentare

1. Electronice de larg consum

Conectorii de alimentare sunt utilizați pe scară largă în dispozitive precum smartphone-uri, laptopuri și tablete.Acestea asigură o încărcare stabilă și o livrare eficientă de energie pentru utilizarea zilnică.Acești conectori susțin stilurile de viață moderne care se bazează în mare măsură pe electronice portabile.Fiabilitatea lor afectează direct performanța și experiența dispozitivului.

2. Echipamente de rețea

Routerele, modemurile și comutatoarele se bazează pe conectori DC pentru funcționare continuă.Conexiunile stabile de alimentare sunt importante pentru a menține conexiunea la internet neîntreruptă.Acești conectori suportă ore lungi de funcționare fără defecțiuni.Durabilitatea lor este importantă atât pentru rețelele de acasă, cât și pentru cele de birou.

3. Echipamente industriale

Mașinile industriale folosesc conectori specializați pentru furnizarea de energie constantă și sigură.Acești conectori sunt proiectați pentru a gestiona medii solicitante și utilizare continuă.Acestea asigură funcționarea fiabilă a sistemelor de automatizare și a unităților de control.Performanța lor este excelentă în procesele de producție și producție.

4. Sisteme audio și video

Conectorii sunt utilizați în amplificatoare, difuzoare și dispozitive media pentru a furniza o putere stabilă.Acestea ajută la menținerea performanței consistente în sistemele de divertisment.Conexiunile fiabile previn întreruperile în timpul redării audio sau video.Acești conectori sunt utilizați atât pentru configurații casnice, cât și profesionale.

5. Dispozitive medicale

Echipamentul medical depinde de conectori de alimentare siguri pentru o funcționare sigură.Acești conectori asigură funcționalitatea continuă a dispozitivelor medicale.Este necesară fiabilitatea pentru a evita defecțiunile sistemului în timpul utilizării.Ele joacă un rol în menținerea siguranței pacienților și a preciziei dispozitivului.

6. Sisteme auto și portabile

Conectorii de alimentare sunt utilizați în electronicele vehiculelor și sistemele portabile de alimentare.Aceștia acceptă dispozitive precum unități GPS, camere de bord și încărcătoare portabile.Acești conectori trebuie să reziste la mișcare și la condiții variabile.Designul lor asigură o livrare constantă de energie în medii mobile.

Concluzie

Fișele adaptoarelor de alimentare asigură un transfer fiabil de energie prin conectarea dispozitivelor la sursele de alimentare și furnizarea tipului corect de energie electrică.Mufele de intrare AC variază în funcție de regiune și design, în timp ce conectorii de ieșire DC oferă o putere stabilă, potrivită pentru anumite dispozitive.Caracteristici precum compatibilitatea cu tensiunea, împământarea și designul interschimbabil îmbunătățesc siguranța și capacitatea de utilizare.Înțelegerea acestor componente ajută la asigurarea unei selecții adecvate, compatibilitate și funcționare eficientă în diferite aplicații.
