Segmentul de cod (CS) Înregistrare în segmentarea memoriei CPU: un ghid complet

CPU execută programe accesând instrucțiunile stocate în memorie, iar o parte cheie a acestui proces este registrul segmentului de cod (CS).Registrul CS este necesar în procesoare care utilizează un model de memorie segmentat, în special în sisteme mai vechi, cum ar fi arhitectura x86.Acest articol explică modul în care registrul CS funcționează cu indicatorul de instrucțiuni (IP) pentru a gestiona memoria și de ce înțelegerea segmentării memoriei este încă importantă astăzi.

Catalog

Care este registrul segmentului de cod (CS)?

Segmentul de cod (CS) este un registru specializat în CPU care deține adresa de pornire (sau adresa de bază) a segmentului de cod din memorie.Segmentul de cod este o zonă de memorie dedicată care conține codul executabil al unui program.Prin urmare, Registrul CS indică locația în memorie unde sunt stocate instrucțiunile pentru un program, permițând procesorului să recupereze și să execute aceste instrucțiuni.Rolul registrului CS devine mai clar atunci când luăm în considerare relația sa cu un alt registru important: indicatorul de instrucțiuni (IP).În timp ce registrul CS deține adresa de pornire a segmentului de cod, registrul IP ține evidența adresei compensate a următoarei instrucțiuni care va fi executată în segmentul respectiv.Împreună, registrele CS și IP formează o adresă logică care permite procesorului să identifice locația exactă a următoarei instrucțiuni în memorie.De exemplu:

CS = Adresa de bază a segmentului de cod

IP = Adresa offset a următoarei instrucțiuni

Când este combinat, CPU calculează adresa fizică ca CS: IP Pentru a găsi și executa următoarea instrucțiune.

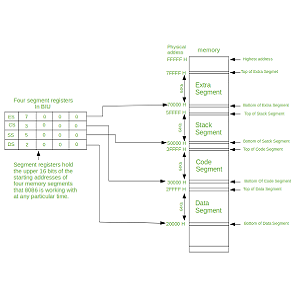

Modelul de memorie segmentat

Pentru a înțelege de ce există registrul CS, este necesar să înțelegem modelul de memorie segmentat, care a fost utilizat în mod obișnuit în arhitecturi mai vechi, cum ar fi procesoarele X86.În acest model, memoria este împărțită în segmente, fiecare servind un scop diferit:

• Segment de cod (CS): stochează codul executabil.

• Segment de date (DS): stochează variabile și date utilizate de program.

• Segment de stivă (SS): gestionează apelurile funcționale, variabilele locale și fluxul de control.

• Segment suplimentar (ES): utilizat pentru stocarea suplimentară a datelor.

Modelul de memorie segmentat a fost conceput pentru a oferi o abordare structurată pentru gestionarea memoriei, ceea ce face mai ușor împărțirea memoriei în regiuni distincte pentru cod, date și stivă.Această abordare a permis procesoarelor să gestioneze memoria mai eficient și să ofere o mai bună protecție a memoriei prin păstrarea diferitelor tipuri de date în segmente separate.În sistemele de calcul timpurii, CPU nu a putut accesa decât o cantitate limitată de memorie simultan.Modelul de memorie segmentat a permis programatorilor să lucreze cu cantități mai mari de memorie, împărțindu -l în secțiuni mai mici, mai ușor de gestionat.Acest design a contribuit, de asemenea, la reducerea dimensiunii adreselor, deoarece registrele de segment ar putea ține adresele de bază, în timp ce compensările (precum IP) ar fi valori mai mici adăugate la bază.În timp ce procesoarele moderne folosesc adesea un model de memorie plană, unde toată memoria este tratată ca un singur spațiu continuu, principiile segmentării încă influențează în prezent proiectarea procesorului.De fapt, unele sisteme moderne continuă să utilizeze segmentarea în scopuri specifice, cum ar fi protecția memoriei și virtualizarea.

Relația dintre registrele CS și IP

În unitatea centrală de procesare a computerului (CPU), relația dintre registrul CS (segmentul de cod) și registrul IP (indicator de instrucțiuni) este importantă pentru procesul de preluare și executare a instrucțiunilor.Împreună, aceste două registre determină locația următoarei instrucțiuni în memorie și se asigură că procesorul știe exact ce să execute la fiecare pas al fluxului unui program.

Registrul CS deține adresa de pornire a unui segment specific în memorie unde se află codul executabil.Această adresare bazată pe segment este necesară în arhitecturi de memorie segmentate, permițând procesorului să împartă memoria în secțiuni logice pentru diferite tipuri de date, cum ar fi segmentele de cod, stivă și date.Pe de altă parte, registrul IP acționează ca un indicator care ține evidența următoarei instrucțiuni de executat în segmentul de cod curent.Registrul IP conține o valoare compensată, care indică cât de departe de punctul de plecare al segmentului de cod se află următoarea instrucțiune.

În practică, această relație funcționează după cum urmează: CPU citește mai întâi adresa stocată în registrul CS pentru a identifica punctul de plecare al segmentului de cod în memorie.Apoi, folosește valoarea stocată în registrul IP pentru a calcula locația exactă a următoarei instrucțiuni, adăugând compensarea IP la adresa de bază oferită de registrul CS.Combinația acestor două valori, adresa de bază din registrul CS și compensarea din registrul IP, produce adresa de memorie fizică unde este stocată următoarea instrucțiune.

Odată ce adresa fizică este calculată, CPU recuperează instrucțiunea din memorie, o decodează și o execută.După execuție, registrul IP este actualizat pentru a indica următoarea instrucțiune din secvență, iar procesul se repetă.Acest ciclu continuu de preluare, decodare și executare a instrucțiunilor este mecanismul de bază prin care procesorul efectuează programe.Registrele CS și IP lucrează împreună pentru a se asigura că procesorul știe exact unde să privească în memorie pentru a găsi următoarea instrucțiune de executat.Această relație este bună pentru menținerea fluxului de execuție corect al programelor, în special în sistemele cu arhitecturi de memorie segmentate.

De ce înregistrarea CS contează în programare?

Registrul CS este excelent în programarea și dezvoltarea sistemelor la nivel scăzut, în special în mediile care se bazează pe modele de memorie segmentate.Definește limitele segmentului de cod, unde sunt stocate instrucțiuni executabile și ajută la asigurarea că programele rulează în spațiul lor de memorie alocat.Gestionarea corectă a acestor limite de segment este necesară pentru a evita erorile și pentru a menține stabilitatea sistemului.O problemă comună cu gestionarea slabă a segmentelor este încălcarea accesului.Acestea apar atunci când un program încearcă să taie memoria în afara segmentului de cod desemnat, ceea ce duce la prăbușiri sau un comportament neașteptat.De exemplu, dacă programul depășește dimensiunea segmentului de cod, ar putea suprascrie memoria adiacentă, rezultând date corupte sau performanțe neregulate.

Un alt risc este un comportament imprevizibil al programului datorită utilizării necorespunzătoare a registrului CS.Când CPU execută instrucțiuni din zonele de memorie nedorite, sistemul se poate comporta imprevizibil sau se poate prăbuși în întregime.Aceasta a fost o problemă frecventă în sistemele mai vechi care au folosit memorie segmentată, cum ar fi arhitecturile X86 timpurii, unde programatorii au trebuit să gestioneze cu atenție registrele precum CS, DS (segment de date) și SS (segment de stivă).Deși sistemele moderne folosesc adesea modele de memorie plană, înțelegerea registrului CS rămâne importantă pentru dvs. lucrând în sisteme încorporate, proiectarea sistemului de operare sau alte câmpuri care necesită control direct al memoriei.În aceste domenii, gestionarea eficientă a limitelor memoriei asigură fiabilitatea sistemului, împiedică corupția datelor și evită erorile greu de diagnosticat.Pentru programatorii de nivel scăzut, stăpânirea registrului CS este o parte cheie a construirii software-ului stabil și eficient.
