Ghid complet pentru Triacs: Principiul de lucru, tipuri (BT136 și BT139), aplicații și comparații

Acest ghid se referă la Triacs, care sunt piese electronice speciale utilizate pentru a controla puterea de curent alternativ, precum energia electrică care provine din priza peretelui.Spre deosebire de alte comutatoare care lasă doar electricitatea să curgă într -o direcție, un Triac îl poate lăsa să curgă în ambele sensuri, ceea ce îl face perfect pentru controlul lucrurilor care rulează pe curent alternativ.În acest articol, veți afla ce este un Triac, cum funcționează și ce îl face diferit de alte părți similare, cum ar fi SCRS și Diacs.De asemenea, explică două tipuri de triac comune, BT136 și BT139 și arată unde și cum sunt utilizate pe diferite dispozitive.Indiferent dacă construiți un proiect mic sau proiectați ceva pentru muncă, acest ghid vă ajută să înțelegeți triacurile într -un mod simplu.

Catalog

Ce este un triac?

O Triac (Triode pentru curent alternativ) este un dispozitiv semiconductor utilizat pentru a controla puterea în circuitele AC (curent alternativ).Spre deosebire de MOSFETS sau IGBT, care sunt utilizate în principal în sistemele DC și permit fluxul curent într -o singură direcție, un Triac poate conduce în ambele direcții, ceea ce îl face ideal pentru aplicații de curent alternativ.Are trei terminale: terminalul principal 1 (MT1), terminalul principal 2 (MT2) și o poartă.Poarta permite declanșarea dispozitivului cu o tensiune pozitivă sau negativă, permițând comutarea flexibilă, indiferent de polaritatea de curent alternativ.Pe plan intern, un Triac funcționează ca doi tiristori (SCR) conectați în direcții opuse, reducând nevoia de componente suplimentare în sistemele de control bidirecționale.

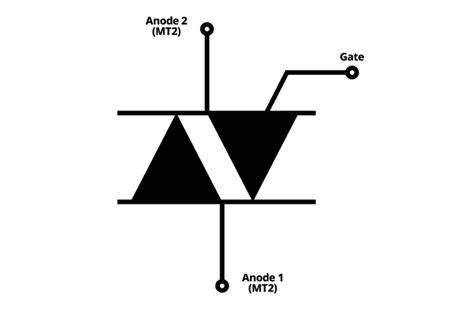

Figura 2. Simbolul triacului

Simbolul Triac, reprezintă vizual natura sa bidirecțională.Dispune de două săgeți opuse în simbol, indicând curentul poate curge în ambele direcții între MT1 și MT2.O linie verticală se conectează la terminalul de poartă, ilustrând funcția sa de control.Acest design compact și eficient permite utilizarea pe scară largă a triacilor în aplicațiile de control al puterii de curent alternativ, cum ar fi dimmerii de lumină, controlerele de viteză a motorului, sistemele de încălzire și alte circuite de comutare a curentului gospodăresc sau industriale.

Ce este BT136 Triac?

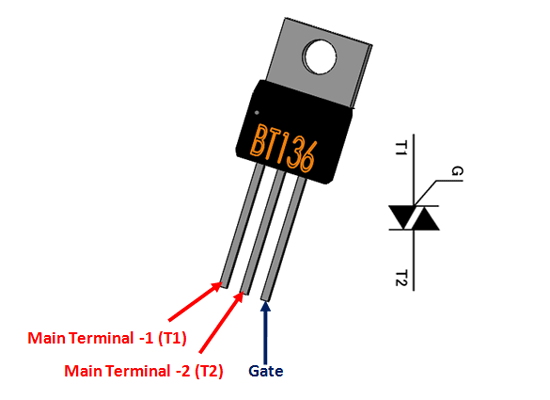

Figura 3. BT136 Triac

BT136 este un model popular Triac utilizat atât în ​​sarcinile de comutare a curentului casnic, cât și industriale.Dispune de o poartă sensibilă, ceea ce înseamnă că poate fi declanșat cu un curent foarte mic.Acest lucru îl face ideal pentru utilizare cu dispozitive cu putere redusă, cum ar fi microcontrolerele și IC-urile logice.BT136 este construit folosind tehnologia de pasivare plană, ceea ce îmbunătățește fiabilitatea pe termen lung și o face mai rezistentă la vârfurile de tensiune.Poate funcționa în toate cele patru cadrane de conducere AC, deci funcționează bine, chiar dacă polaritatea semnalului de poartă variază.Acest Triac acceptă o tensiune de blocare ridicată, potrivită pentru sistemele de 230V.De asemenea, are un curent de deținere scăzut, care îl ajută să-l mențină pornit chiar și în condiții de încărcare scăzută.Aceste caracteristici fac din BT136 o alegere solidă pentru aplicații precum controlul vitezei ventilatorului, întunecarea iluminatului și reglarea temperaturii în sistemele de încălzire.

Caracteristici ale BT136

• Cerința de curent de poartă scăzută permite controlul direct de către microcontrolere sau jetoane logice.

• Tensiunea de blocare ridicată protejează împotriva creșterii tensiunii în liniile de curent alternativ.

• Curentul de reținere scăzut asigură o conducere constantă în timpul sarcinii mici.

• Declanșarea cu patru cvadrante oferă flexibilitate în proiectarea circuitului de acționare a porții.

• Proiectarea Planar Passivate îmbunătățește stabilitatea și rezistența electrică în timp.

Aplicații ale BT136

• Dimmerii de lumină care reglează luminozitatea lămpii prin controlul conducției de curent alternativ.

• Regulatoarele de viteză a ventilatorului în aparate, cum ar fi ventilatoarele de plafon și aparatele de aer condiționat.

• Controlerele elementelor de încălzire în dispozitive precum cuptoarele electrice și încălzitoarele de apă.

• Sisteme inteligente de casă care leagă microcontrolerele de încărcături de înaltă tensiune.

Ce este BT139 Triac?

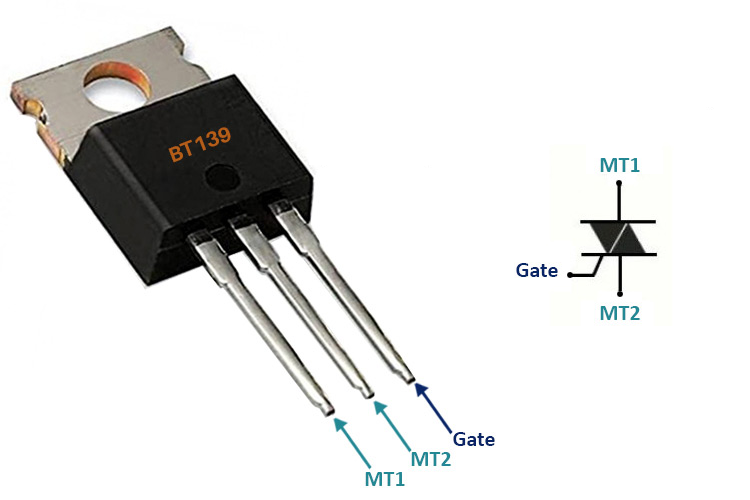

Figura 4. Triacul BT139

BT139 este un triac mai robust conceput pentru aplicații de curent mai mari.Poate gestiona până la 9A, ceea ce îl face potrivit pentru încărcături de curent alternativ mai grele, cum ar fi motoarele industriale, sistemele de iluminat comercial și unitățile de încălzire.Ca și BT136, acceptă conducerea bidirecțională și poate fi declanșată în toate cele patru cadrane.Are un design robust și poate rezista tranzitorilor de tensiune găsite de obicei în mediile industriale.Acest lucru îl face o alegere fiabilă pentru condiții solicitante.

Caracteristici ale BT139

• Capacitate mare de curent (până la 9A) pentru controlul sarcinilor mari sau inductive

• Declanșarea cu patru cvadrante permite proiectarea flexibilă a circuitului.

• Tensiunea de blocare ridicată gestionează rețeaua de curent alternativă și condiții tranzitorii.

• Poarta sensibilă compatibilă cu semnale de control cu ​​putere mică.

• Pasivarea plană asigură o durabilitate pe termen lung și toleranța la tensiune.

Aplicații ale BT139

• Ventilatorul industrial sau controlul vitezei pompei unde curentul de pornire este mare.

• Diminuarea controlată de fază pentru sistemele de iluminat comercial.

• Controlul de încălzire cu precizie în sistemele HVAC și cuptoarele industriale.

• Sisteme de energie inteligentă și cronometre programabile în automatizarea pe scară largă.

• Dispozitive rezidențiale de înaltă calitate, cum ar fi mașinile de spălat și aparatele de aer condiționat.

Cum funcționează un triac?

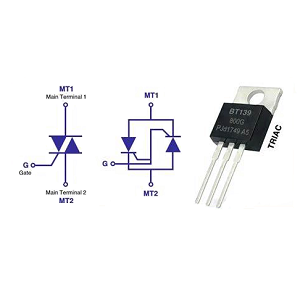

Figura 5. Diagrama de lucru a Triacului

Triacurile (triode pentru curent alternativ) sunt dispozitive semiconductoare concepute pentru a controla puterea în circuitele de curent alternativ.Dispozitivul este important în mod important, două SCR (redresoare controlate de siliciu) conectate în paralel invers cu un terminal de poartă partajat, permițându -i să conducă în ambele direcții atunci când este declanșat.În figura 5, vedem simbolul unui Triac împreună cu circuitul său echivalent care înfățișează doi tiristori înapoi la spate controlați de o poartă comună.Terminalele sunt etichetate ca anodul 1 (sau terminalul principal 1 - mt1), anodul 2 (sau mt2) și poarta.Terminalul de poartă este utilizat pentru a iniția conducerea prin Triac, ceea ce o face ideală pentru aplicațiile de comutare a curentului AC.

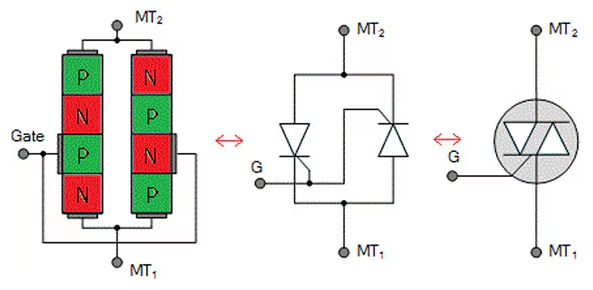

Figura 6. Construcția fizică a triacului (stânga), două analogii tranzistorului (mijloc), simbol Triac (dreapta)

Structura internă a unui Triac, așa cum se arată în figura 6, include un aranjament complex al straturilor alternative de P și N care formează cinci regiuni semiconductoare.Acestea permit Triac să conducă în ambele direcții, în funcție de semnalul declanșator.Imaginea centrală din figura 6 reprezintă modelul de circuit simplificat, iar imaginea din dreapta este reprezentarea sa simbolică folosită în diagramele circuitului.Semnalul de poartă controlează procesul de blocare a tranzistoarelor interne, permițând fluxul de curent între MT1 și MT2.Această natură bidirecțională a triacilor le face utile în întrerupătoarele mai slabe, controalele de viteză a motorului și reglarea încălzirii, unde direcția de curent alternativă alternează continuu.

Comportament cu curent de tensiune triac

Caracteristica tensiunii (V-I) caracteristică a unui triac este împărțită în patru cadrane, bazată pe polaritatea terminalului principal MT2 în raport cu MT1 și pe polaritatea semnalului porții.Această diviziune este importantă pentru a înțelege modul în care Triacul se comportă în diferite condiții de declanșare și este necesară atunci când proiectăm circuite care necesită comutare controlată.

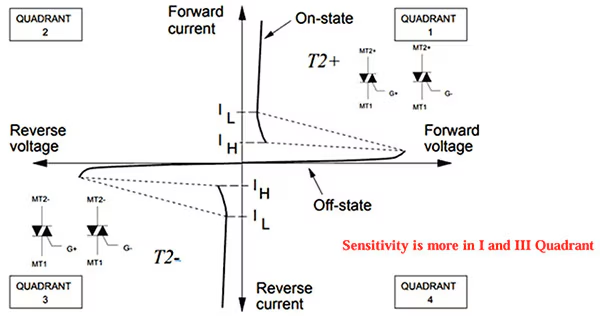

Figura 7. Tensiunea și caracteristicile de curent ale unui Triac

Consultați curba caracteristică V-I din diagrama de mai sus, unde:

• Axa orizontală reprezintă tensiunea pe MT1 și MT2.

• Axa verticală reprezintă curentul prin triac.

• Jumătățile pozitive și negative ale fiecărei axe arată capacitatea de a conduce Triac în ambele direcții, ceea ce o face potrivită pentru aplicațiile de curent alternativ.

Cadranul I: MT2 pozitiv, pozitiv pozitiv (T2+)

Acest mod de operare este considerat cel mai sensibil și mai eficient pentru declanșarea unui Triac.În cadranul I, atât terminalul principal 2 (MT2), cât și poarta sunt pozitive în raport cu terminalul principal 1 (MT1).În aceste condiții, TRIAC este ușor de activat.Din cauza sensibilității ridicate în acest cadran, este necesar doar un curent de poartă mic pentru a iniția conducerea.Acest lucru face ca cadranul să fie foarte de dorit pentru aplicațiile de control, în special în controlul puterii de curent alternativ, unde minimizarea cerințelor de acționare a porții poate reduce complexitatea și costurile.

Triacul intră rapid în starea „on” sau dirijarea în acest mod, permițând curentul să curgă între MT2 și MT1.Ca atare, acest cadran este utilizat pe scară largă în circuitele practice de comutare a curentului alternativ și controlul fazelor, cum ar fi dimmerii de lumină, regulatoarele de viteză a motorului și regulatoarele de încălzire.În reprezentările grafice ale caracteristicilor de declanșare a Triacului, Quadrant I apare în secțiunea din dreapta sus a curbei, unde atât polaritățile de tensiune cât și cele ale curentului de poartă sunt pozitive.

Quadrant II: MT2 pozitiv, poartă negativă

În acest cadran de funcționare, terminalul principal 2 (MT2) este menținut la o tensiune pozitivă în raport cu terminalul principal 1 (MT1), în timp ce terminalul de poartă este negativ în raport cu MT1.Această configurație permite încă declanșarea dispozitivului, cum ar fi un SCR sau TRIAC, dar este în special mai puțin sensibilă în comparație cu funcționarea în cadranul I.

Sensibilitatea redusă se datorează faptului că curentul de poartă curge în direcția opusă celui al curentului MT2.Această polaritate opusă între poartă și MT2 are ca rezultat o injecție mai puțin eficientă de transportatori în structura dispozitivului, care la rândul său necesită un curent de poartă mai mare pentru a obține declanșarea.În consecință, este necesar mai mult efort (în ceea ce privește unitatea de poartă) pentru a activa dispozitivul în acest mod.

Acest mod de funcționare este ilustrat în cadranul din stânga sus al curbei caracteristice V-I.În ciuda sensibilității reduse, declanșarea în Quadrant II este încă viabilă și este utilizată în mod obișnuit în aplicații practice, în special în comutarea AC, unde sunt întâlnite ambele polarități.

Quadrant III: MT2 Negativ, Poarta Negativ (T2−)

În această regiune de funcționare, atât terminalul principal 2 (MT2), cât și poarta sunt la potențial negativ în raport cu terminalul principal 1 (MT1).Acest mod este similar funcțional cu cadranul I, unde ambele terminale sunt pozitive, dar funcționează în polaritatea opusă.Deși sensibilitatea în cadranul III este puțin mai mică decât în ​​cadranul I, este încă considerată un mod de funcționare sensibil.Poarta necesită doar un curent modest pentru a declanșa conducerea, ceea ce face ca acest cadran să fie o opțiune viabilă pentru aplicațiile în care sunt utilizate semnale de control cu ​​putere redusă.

Operația Quadrant III este utilă în sistemele care gestionează semnale de intrare negative, cum ar fi cele găsite în circuitele de control cu ​​curent alternativ (AC) sau tipuri specifice de comutare bidirecțională unde polaritatea semnalelor variază dinamic.Acest mod este reprezentat grafic în cadranul din stânga jos al diagramei caracteristice de declanșare cu patru cvadrante, corespunzând combinației negative-negative de tensiuni de poartă și MT2.

În ciuda sensibilității sale ușor reduse în comparație cu Quadrantul I, Quadrant III oferă încă un comportament de declanșare fiabil și sensibil, ceea ce îl face o alegere practică în multe aplicații de comutare bidirecționale sau simetrice, unde este necesară declanșarea de la ambele polarități.

Quadrant IV: MT2 Negativ, Gate Pozitiv

Acest cadran reprezintă unul dintre modurile operaționale mai puțin sensibile ale tiristorului, la fel ca Quadrantul II.În această configurație, terminalul principal 2 (MT2) este negativ în ceea ce privește terminalul principal 1 (MT1), în timp ce poarta primește un curent pozitiv.Datorită acestui aranjament de polaritate, declanșarea dispozitivului necesită un curent de poartă mai mare în comparație cu modurile mai sensibile găsite în cadranele I și III.

Pe curba caracteristică V-I, Quadrant IV este situat în secțiunea din dreapta jos, unde tensiunea aplicată este negativă și curentul de poartă este direcționat pozitiv.Conducerea în acest mod este relativ ineficientă, ceea ce o face cel mai puțin favorabil în ceea ce privește sensibilitatea porții și consumul de energie.Mulți evită să folosească acest cadran pentru declanșare atunci când este necesară o eficiență ridicată sau o acțiune de poartă joasă.Cu toate acestea, înțelegerea comportamentului său este încă importantă pentru caracterizarea pe deplin a limitelor de performanță ale tiristorului și asigurarea funcționării în siguranță în toate condițiile posibile.

Tiristor (SCR) vs Triac

Caracteristică	SCR (controlat de siliciu Redresor)	Triac (triode pentru Curent alternativ)
Familial	Tiristor	Tiristor
Direcția de conducere	Unidirecțional (doar o singură direcție)	Bidirecțional (ambele direcții)
Declanșarea porții	Necesită un puls pozitiv de poartă	Poate fi declanșat de poarta pozitivă sau negativă puls
Componenta declanșatoare	Adesea declanșat folosind un UJT	Adesea declanșat folosind un diac
Ținând comportamentul curent	Rămâne pornit până la picăturile curente sub nivelul de menținere	La fel, dar în ambele direcții
Focus Application	Cel mai bun pentru DC sau controlul unic alternativ	Ideal pentru controlul AC (ambele direcții)
Manipularea puterii	Tensiune înaltă și capacitate mare de curent	Tensiune moderată și manipulare a curentului
Managementul termic	Necesită chiuvete de căldură	De obicei are nevoie de o singură chiuvetă de căldură
Moduri operaționale	Funcționează într -un singur mod	Acceptă patru moduri de funcționare
Caracteristici V-I	Operează într -un singur cadran	Operează în două cadrane
Fiabilitate	Mai fiabil	Mai puțin fiabil decât SCR

Diac vs Triac

Caracteristică	Diac	Triac
Structura	Dispozitiv cu două terminale	Dispozitiv cu trei terminale (MT1, MT2, GATE)
Metoda de declanșare	Pornește atunci când tensiunea depășește un anumit prag (nu declanșator extern)	Poate fi declanșat prin aplicarea unui impuls de poartă
Terminal de poartă	Fără terminal de poartă	Are un terminal de poartă pentru declanșare
Controla	Controlat de tensiune;comutare necontrolată	Controlat de poartă;permite comutarea precisă
Sensibilitate la polaritate	Conducerea bidirecțională	Conducerea bidirecțională
Utilizare obișnuită	Folosit pentru declanșarea triacilor în circuitele de control	Utilizat pentru comutare și control în circuitele de curent alternativ
Exemplu de aplicație	O parte din dimmerii ușoare, pornirile moi (ca un declanșator pentru triac)	Controlul fazei, controlul vitezei motorului, dimmerii, comutarea alternativă
Funcție în împerechere	Ajută la asigurarea declanșării Triac netede și consistente	Componenta principală de comutare/control, declanșată de Diac în Unele circuite

Avantaje și dezavantaje ale triacilor

Avantajele triacilor

1. Conducerea curentă bidirecțională

Unul dintre avantajele unui triac (triode pentru curent alternativ) este capacitatea sa de a efectua curent în ambele direcții.Spre deosebire de SCR -urile standard (redresoare controlate de siliciu), care permit doar curgerea curentului într -o direcție, Triacs pot controla puterea de curent alternativ fără a avea nevoie de componente suplimentare pentru a gestiona fluxul de curent invers.Această capacitate bidirecțională le face utile în aplicațiile de comutare alternativă.

2. GATE declanșând cu semnale pozitive sau negative

Triacurile pot fi declanșate în conducere prin aplicarea fie a unei tensiuni pozitive, fie negative la terminalul porții.Această flexibilitate permite o mai mare ușurință în proiectarea circuitului, deoarece mecanismul de declanșare nu este limitat la o polaritate.Acest lucru este util atunci când proiectați circuite pentru a funcționa cu ambele jumătăți ale formei de undă AC.

3. Simplifică designul circuitului în comparație cu SCR -urile duale

Deoarece un singur triac poate controla debitul de curent în ambele direcții, poate înlocui adesea două SCR-uri aranjate în anti-paralelă.Acest lucru reduce numărul general de componente, care simplifică aspectul circuitului, reduce cerințele de spațiu și reduce punctele de eșec potențiale din sistem.

4. Necesită doar o chiuvetă și o singură siguranță

Utilizarea unui Triac în loc de o pereche de SCRS simplifică gestionarea și protecția termică.Deoarece există o singură componentă de dissipare a puterii, o singură chiuvetă de căldură este suficientă.În mod similar, o singură siguranță poate fi utilizată pentru protecție, simplificând proiectarea și reducerea potențial a costurilor.

5. Compact și rentabil pentru aplicații de energie mică și medie

Triacurile sunt utilizate pe scară largă în dispozitive industriale gospodărești și ușoare, cum ar fi întrerupătoarele de dimmer, controalele de viteză a motorului și regulatoarele de încălzire.Sunt compacte, ieftine și ușor de integrat în circuite, ceea ce le face ideale pentru aplicații în care manipularea de mare putere nu este o preocupare principală.

Dezavantaje ale triacilor

1. Fiabilitate redusă în medii cu putere mare sau cu zgomot ridicat

Triacurile sunt, în general, mai puțin robuste decât SCR-urile atunci când sunt utilizate în medii zgomotoase cu putere mare sau electric.Acestea sunt mai susceptibile la declanșarea falsă din cauza zgomotului electric, ceea ce limitează utilizarea lor în aplicații industriale grele, unde aceste condiții sunt frecvente.

2. Sensibil la DV/DT (rata modificării tensiunii)

Triacurile sunt mai sensibile la modificările rapide ale tensiunii, cunoscute sub numele de DV/DT.Un vârf brusc al tensiunii poate declanșa neintenționat dispozitivul în conducere, chiar și fără semnal de poartă.Pentru a contracara acest lucru, sunt deseori necesare circuite suplimentare de snubber, ceea ce poate complica proiectarea.

3. Tensiune mai mică și evaluări de curent în comparație cu SCR -uri

Deși sunt potrivite pentru multe aplicații industriale pentru consumatori și ușoare, triacurile au capacități mai mici de manipulare a curentului și a tensiunii decât SCR -urile.Pentru sistemele de mare putere, în special cele care funcționează la tensiuni mari, SCR-urile sunt de obicei alegerea preferată.

4. Sensibilitatea în cadran poate duce la o conducere neintenționată

Triacurile pot fi declanșate în diferite „cadrane” în funcție de polaritatea semnalului porții și a terminalelor principale.Unele cadrane sunt mai sensibile decât altele și, dacă nu sunt contabilizate în mod corespunzător în proiectare, acest lucru poate duce la o conducere accidentală sau la o funcționare nesigură.Trebuie să luați în considerare cu atenție condițiile de acționare a porții pentru a asigura performanțe fiabile.

Aplicații de triacs

Triacurile sunt componente electronice utilizate pentru a controla fluxul de electricitate AC (curent alternativ).Se găsesc în mai multe dispozitive care trebuie să schimbe sau să regleze puterea.Iată câteva aplicații comune:

Slabe ușoare

Triaculi joacă un rol central în circuitele dimmerilor ușoare, permițând controlul fazei tensiunii de curent alternativ.Prin controlul punctului în fiecare ciclu de curent alternativ la care triacul se aprinde, limitează efectiv cât de multă tensiune ajunge la lampă.Această tehnică, numită control de unghi de fază, reduce puterea medie livrată, întunecând lumina fără a provoca pâlpâire.Triacurile sunt compacte și eficiente, ceea ce le face ideale pentru încadrarea în întrerupătoare de perete și corpuri de iluminat.În plus, dimmerii pe bază de Triac funcționează bine cu sarcini rezistive precum becurile incandescente.Cu toate acestea, dimmerele moderne de triac sunt, de asemenea, concepute pentru a gestiona tehnologii de iluminare mai noi, inclusiv anumite LED -uri și CFL -uri.

Controlere de viteză a ventilatorului

În aparatele de uz casnic, cum ar fi ventilatoarele de tavan, ventilatoarele de evacuare și unele sisteme de ventilație, triacurile sunt utilizate în mod obișnuit pentru a regla viteza motorului.Prin reglarea unghiului de conducere al ciclului de curent alternativ, triacurile controlează cantitatea de tensiune care atinge motorul ventilatorului, care la rândul său își schimbă viteza.Aceasta oferă un control neted, continuu, spre deosebire de nivelurile de viteză fixă.Controlerele de ventilatoare bazate pe Triac sunt mai eficiente și mai liniștite decât metodele mecanice mai vechi.De asemenea, permit proiecte mai compacte fără piese mobile.Acest lucru face ca Priocs să fie o alegere excelentă pentru controlul fanilor eficient din punct de vedere energetic, atât în ​​setări rezidențiale, cât și comerciale.

Regulatoare de temperatură

Triacurile sunt utilizate pe scară largă în încălzitoare electrice, cuptoare și aparate controlate termostatic pentru a gestiona nivelurile de temperatură.Triacul acționează ca un comutator, pornind și oprit rapid elementul de încălzire pentru a menține o temperatură constantă.Această comutare rapidă este adesea controlată de un termostat sau de un microcontroler, care monitorizează temperatura folosind senzori.Deoarece triacurile nu au piese mobile, acestea sunt mai fiabile și mai durabile decât releele mecanice.De asemenea, permit un control mai precis, contribuind la reducerea consumului de energie.În cuptoarele de bucătărie, încălzitoarele de cameră și cazanele cu apă, sistemele de control bazate pe Triac ajută la obținerea performanței constante și a eficienței energetice îmbunătățite.

Sisteme inteligente pentru casă

În aplicațiile inteligente de acasă, Triacurile permit automatizarea aparatelor de înaltă tensiune folosind semnale de control de joasă tensiune.De exemplu, un comutator de lumină inteligentă sau un termostat poate utiliza un TRIAC pentru a activa sau opri un aparat de 230V alternativ în funcție de comenzi sau senzori de mediu.Triacurile permit microcontrolere și module wireless să controleze dispozitive precum lumini, ventilatoare și încălzitoare, fără a avea nevoie de relee mari sau întrerupătoare fizice.Acest lucru duce la dispozitive inteligente mai compacte și mai eficiente.Operația liniștită, consumul redus de energie și fiabilitatea triacilor le fac bine potrivite pentru integrarea în sistemele inteligente de casă controlate de aplicații sau asistenți de voce.

Automatizare industrială

În mediile industriale, triacurile sunt importante pentru controlul utilajelor și sistemelor bazate pe motor.Sunt utilizate pentru a regla sursa de alimentare la motoarele electrice, pompele și compresoarele prin reglarea unghiului de fază al tensiunii de curent alternativ.Acest lucru ajută la gestionarea vitezei, a cuplului și a eficienței energetice generale.Triacurile sunt, de asemenea, utilizate în relee în stare solidă pentru a schimba sarcini grele fără uzură mecanică, ceea ce le face mai fiabile pentru operațiunile industriale continue.Aceste aplicații beneficiază de capacitățile de comutare rapidă ale Triacs, nevoile de întreținere reduse și proiectarea compactă.În fabricarea și prelucrarea instalațiilor, triacurile contribuie la automatizare, reducerea costurilor și controlul îmbunătățit asupra sistemelor electrice complexe.

Modele de triac populare

Două modele Triac utilizate pe scară largă sunt BT136 și BT139.BT136 este potrivit pentru aplicații de putere mică și medie, care se ocupă de până la 4 amperi și este adesea utilizat în dispozitivele de uz casnic, cum ar fi dimmers, cronometre și controlere cu putere redusă.BT139, pe de altă parte, acceptă sarcini mai mari de curent de până la 16 amperi și este mai potrivit pentru o utilizare internă industrială sau mai grea.Ambele modele sunt în mod obișnuit împerecheate cu microcontrolere sau optoisolatoare pentru a permite comutarea și izolarea precisă de circuitele de control.

Concluzie

Triacurile sunt instrumente mici, dar puternice, care ajută la controlul electricității AC în multe dispozitive de zi cu zi.Sunt minunate pentru a porni și a opri sau pentru a schimba câtă putere devine ceva, cum ar fi să te înlăture o lumină sau să încetinim un ventilator.Deoarece lucrează în ambele direcții, economisesc spațiu și reduc numărul de piese necesare într -un circuit.Triacurile se găsesc în case și fabrici și sunt adesea controlate de computere minuscule precum microcontrolere.Acest ghid a explicat cum funcționează triacurile, din ce sunt făcute, cum să le folosească și unde sunt cele mai utile.Cu aceste cunoștințe, veți fi gata să alegeți și să utilizați Triacul potrivit pentru propriile proiecte sau produse.
