Ghid cuprinzător pentru testarea continuității electrice: instrumente, tehnici și aplicații

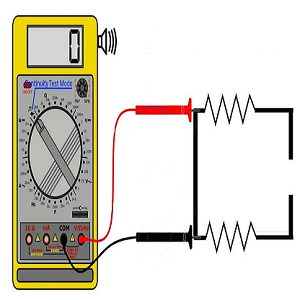

Testarea continuității electrice este o verificare cheie pentru a vă asigura că energia electrică poate curge liber prin circuite și componente precum cele găsite în gadgeturile de zi cu zi și în mașinile industriale mari.Acest ghid detaliat se aruncă în motivul pentru care testarea continuității electrice este importantă, cum se face și principalele instrumente utilizate, cum ar fi multimetre și testeri de continuitate.Prin explicarea etapelor de testare și a utilizărilor lor în menținerea sistemelor care funcționează fără probleme și în siguranță, acest articol își propune să arate cât de important este această testare pentru a preveni defecțiuni și pentru a se asigura că configurațiile electrice funcționează bine.

Catalog

Prezentare generală a descrierii testării continuității electrice

Testarea continuității electrice este o tehnică de diagnostic utilizată pentru a verifica dacă un circuit electric sau o componentă poate permite fluxul neîntrerupt de curent.Acest test evaluează completitudinea unui circuit, asigurându -se că energia electrică poate călători prin el fără a întâlni pauze sau defecțiuni.Procesul implică utilizarea unor instrumente specializate, cum ar fi multimetre sau testeri de continuitate, care introduc un curent sau tensiune mică în circuit și își monitorizează comportamentul.Un circuit complet, în care curentul curge fără întrerupere, este considerat „continuu”, în timp ce orice perturbare cauzată de o pauză, o conexiune liberă sau o defecțiune indică o pierdere de continuitate.Această tehnică este utilă pentru determinarea integrității operaționale a diferitelor componente electrice, cum ar fi întrerupătoarele, siguranțele, firele și conexiunile.Testarea continuității este adesea reprezentată în schemele electrice prin simboluri specifice, permițând tehnicienilor să identifice cu ușurință punctele pentru inspecție.Această metodă simplă și non-invazivă este utilizată atât în ​​sisteme electrice simple, cât și complexe, deoarece oferă feedback imediat cu privire la faptul dacă un circuit funcționează așa cum este prevăzut.În general, testarea continuității electrice servește ca primul pas în identificarea și rezolvarea problemelor din cadrul sistemelor electrice, ceea ce îl face un nucleu al practicilor eficiente de întreținere și depanare.

Scopul testării continuității electrice

Scopul principal al testării continuității electrice este de a asigura fiabilitatea și funcționalitatea circuitelor și componentelor electrice.Prin determinarea dacă un circuit permite fluxul neîntrerupt de curent, acest test ajută la identificarea problemelor precum pauzele, conexiunile libere sau componentele defecte care ar putea compromite performanțele sistemului.Testarea continuității joacă un rol în întreținerea de rutină prin verificarea integrității sistemelor electrice, asigurându -se că acestea sunt capabile să funcționeze așa cum este proiectat.În plus, ajută la prevenirea problemelor mai mari, detectarea defecțiunilor potențiale din timp, evitând reparații costisitoare, deteriorarea echipamentelor sau chiar situații periculoase, cum ar fi incendiile electrice.În scenariile de depanare, testarea continuității simplifică procesul de diagnostic, identificând locația exactă a unei probleme, permițând să se concentreze pe anumite zone, mai degrabă decât să efectueze inspecții ample.De asemenea, asigură siguranța în timpul reparațiilor electrice, confirmând că circuitele sunt dezactivate în mod corespunzător înainte de începerea oricărei lucrări.În cadrul setărilor de fabricație și control al calității, testarea continuității este utilizată pentru a verifica dacă componentele electrice nou construite îndeplinesc standardele de performanță.Scopul testării continuității se extinde dincolo de simpla identificare a defecțiunilor, asigură, de asemenea, fiabilitatea sistemului, îmbunătățește siguranța și reduce timpul de oprire atât în ​​aplicațiile rezidențiale, cât și în cele industriale.

Importanța testării continuității electrice în întreținere și depanare

Testarea continuității electrice este necesară întreținerea și depanarea circuitelor electrice, deoarece asigură siguranța, fiabilitatea și eficiența acestor sisteme.Întreținerea regulată se bazează foarte mult pe testarea continuității pentru a evalua integritatea circuitelor și pentru a identifica defecțiuni potențiale înainte de a se transforma în probleme majore.Prin detectarea proactivă a problemelor precum conexiunile libere, firele corodate sau componentele rupte, testarea continuității minimizează riscul de defecțiuni neașteptate care ar putea duce la reparații costisitoare, timp de oprire operațional sau pericole de siguranță.În timpul depaniei, testarea continuității este un instrument de diagnostic important care ajută la identificarea cauzei principale a defecțiunii unui circuit.În loc să înlocuiți mai multe componente în mod inutil, puteți utiliza testarea continuității pentru a izola locația exactă a unei defecțiuni, economisirea timpului și a resurselor.Testarea continuității îmbunătățește siguranța electrică prin verificarea faptului că circuitele sunt dezactivate înainte de a începe întreținerea sau reparațiile, reducând riscul de șocuri accidentale.În sistemele complexe, în care mai multe circuite interacționează, testarea continuității asigură că fiecare cale individuală funcționează corect, împiedicând defecțiunile în cascadă.Importanța sa se extinde la o gamă largă de aplicații, de la reparații electrice la domiciliu până la întreținerea sistemului industrial.

Prezentare generală a testerului de continuitate electrică

Un tester de continuitate este un instrument de diagnostic conceput pentru a verifica dacă un circuit electric formează o cale completă și neîntreruptă.În mod obișnuit, este format dintr -o sondă, un plumb de testare și un indicator, cum ar fi o lumină sau un buzzer care se activează atunci când circuitul este continuu.Acest instrument joacă un rol în identificarea pauzelor, a conexiunilor libere sau a defecțiunilor în cablare, asigurându -se că electricitatea poate curge neîntreruptă între două puncte.Simplitatea și eficiența sa îl fac un activ neprețuit care lucrează la sisteme electrice.Deși nu este conceput pentru a măsura tensiunea, rezistența sau curentul, accentul său singular asupra continuității oferă o modalitate rapidă, fiabilă și sigură de a rezolva problemele de circuit.Acest lucru îl face util în timpul reparației, asamblării sau întreținerii echipamentelor electrice, de la aparatele de acasă la utilaje industriale.Testerii de continuitate sunt versatili și vin sub diferite forme, inclusiv testeri în stil pen și cei integrați în multimetre.În ciuda designului său de bază, instrumentul este extrem de eficient și se asigură că sistemele electrice funcționează în siguranță și eficient.

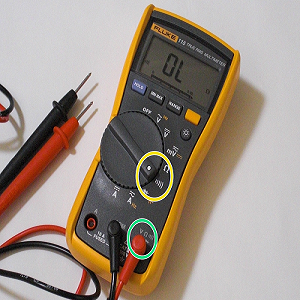

Figura 2. Tester de continuitate electrică

Componente și funcționalitate

Un tester de continuitate este un dispozitiv simplu compus din câteva componente cheie care lucrează împreună pentru a determina prezența unei căi electrice neîntrerupte.Piesele principale includ o sondă pentru contactarea unui punct al circuitului, un plumb de testare (adesea cu un clip de aligator) pentru a se conecta la celălalt punct și un mecanism indicator, cum ar fi o lumină LED sau un sonor audibil.Când sondele sunt plasate la două capete ale unui circuit, testerul trimite un semnal mic, cu curent redus prin circuit.Dacă circuitul este complet și are continuitate, semnalul curge liber, determinând indicatorul să se aprindă sau să emită un sunet.Dacă circuitul este rupt, testerul va rămâne tăcut și întunecat, alertând la o problemă.Unele modele pot include caracteristici suplimentare, cum ar fi un compartiment de baterie pentru a alimenta dispozitivul sau pentru protecția împotriva supraîncărcării pentru a asigura siguranța în timpul utilizării.În ciuda simplității lor, testerii de continuitate sunt extrem de eficiente pentru identificarea problemelor în cablurile electrice, întrerupătoarele, siguranțele și alte componente.Funcționalitatea lor se bazează în totalitate pe detectarea unei căi complete pentru curent, ceea ce le face în siguranță, ușor de utilizat și de neprețuit pentru depanarea sistemelor electrice rapid și precis.

Cum diferă de alte echipamente de testare?

Testerii de continuitate diferă de alte echipamente de testare electrică din punct de vedere al scopului, funcționalității și complexității.Spre deosebire de multimetre, care pot măsura testerii de tensiune, rezistență și curent sau izolație concepute pentru a verifica integritatea materialelor izolatoare, un tester de continuitate servește un singur scop concentrat: identificarea dacă un circuit este complet sau rupt.Această simplitate permite o funcționare mai rapidă și mai intuitivă, ceea ce îl face un instrument ideal pentru depanarea rapidă.În timp ce dispozitivele precum contoarele de prindere sau testerii de tensiune necesită un nivel mai mare de cunoștințe tehnice pentru a interpreta citirile, un tester de continuitate oferă feedback simplu, de obicei sub forma unei lumini sau a unui sunet, pe care chiar și începătorii îl pot înțelege cu ușurință.O altă distincție constă în siguranță și utilizare.Testerii de continuitate lucrează cu curenți foarte mici, reducând riscul de șocuri accidentale sau deteriorarea componentelor electronice sensibile.Proiectarea lor compactă și ușoară îmbunătățește portabilitatea, permițând o utilizare convenabilă în spații strânse sau reparații la fața locului.În timp ce alte instrumente de testare sunt necesare pentru diagnostice și măsurători mai avansate, simplitatea și eficiența testerului de continuitate îl fac o alegere preferată pentru identificarea pauzelor în cabluri, verificarea întrerupătoarelor sau verificarea conexiunilor într -o varietate de sisteme electrice.

Prezentare generală a multimetrelor

Un multimetru este un dispozitiv electronic versatil și multifuncțional utilizat pentru a măsura o varietate de proprietăți electrice, inclusiv tensiune, curent și rezistență.Este un instrument important care oferă diagnosticare precisă pentru sisteme electrice și electronice.Multimetrele vin în două tipuri principale: digital și analog, fiecare catering către preferințe și aplicații specifice.Una dintre cele mai importante caracteristici ale unui multimetru este capacitatea sa de a efectua testarea continuității, ceea ce permite să stabilească dacă un circuit electric este complet sau întrerupt.Spre deosebire de testatorii de continuitate dedicați, multimetrele oferă beneficiul suplimentar al măsurii altor parametri, ceea ce le face un instrument mai cuprinzător pentru diagnosticarea și repararea problemelor electrice.Indiferent dacă testează cablarea gospodăriei, circuitele auto sau componentele electronice, multimetrele sunt apreciate pentru exactitatea și versatilitatea lor.Multe modele digitale moderne includ caracteristici suplimentare, cum ar fi auto-variază, reținerea datelor și protecția împotriva suprasarcinării, îmbunătățirea în continuare a funcționalității acestora.Cu un multimetru, puteți rezolva probleme o gamă largă de probleme, de la identificarea componentelor defecte până la asigurarea nivelurilor de tensiune corespunzătoare în sisteme complexe.

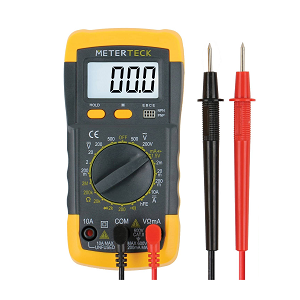

Figura 3. Multimetre

Caracteristici pentru testarea continuității

Multimetrele includ mai multe caracteristici care le fac extrem de eficiente pentru testarea continuității, combinând funcționalitatea unui tester dedicat de continuitate cu versatilitatea capacităților suplimentare de măsurare.În modul continuitate, multimetrul trimite un curent mic prin circuitul testat.Dacă circuitul este complet, emite un bip sonor audibil sau afișează o lectură pe ecran, ceea ce indică prezența continuității.Acest feedback audibil este util în special pentru funcționarea mâinilor libere în situațiile în care confirmarea vizuală este dificilă.Multimetrele digitale, în special, excelează în testarea continuității datorită preciziei și ușurinței de utilizare a acestora.Caracteristici, cum ar fi automat, asigură că dispozitivul se adaptează automat la setările corecte, în timp ce ecranele retrogradate și proiectele ergonomice fac ca funcționarea să fie simplă chiar și în medii provocatoare.Multe multimetre includ, de asemenea, protecția împotriva suprasolicitării pentru a proteja dispozitivul și circuitul testat.În comparație cu un tester de continuitate autonom, multimetrul oferă un context suplimentar, cum ar fi nivelul de rezistență al unui circuit, care poate ajuta la diagnosticarea continuității parțiale sau la identificarea conexiunilor slabe.Prin integrarea testării continuității într -un instrument multifuncțional, multimetrele oferă comoditate, precizie și fiabilitate pentru o gamă largă de sarcini de depanare electrică.

Diferențe între modelele digitale și analogice

Multimetrele digitale și analogice diferă prin funcționarea, afișarea și performanța generală, fiecare oferind avantaje distincte pentru testarea continuității și diagnosticul electric general.Digital multimeters (DMMS) prezintă un ecran digital care oferă rezultate numerice precise, ușor de citit.Acestea sunt adesea echipate cu caracteristici avansate, cum ar fi auto-variază, sporturi de continuitate și protecție împotriva suprasarcinării, ceea ce le face extrem de ușor de utilizat și potrivite pentru o gamă largă de sarcini.Precizia și capacitatea lor de a măsura curenții scăzute sau nivelurile de rezistență le fac alegerea preferată pentru profesioniști.Pe de altă parte, multimetrele analogice folosesc un ac pentru a afișa lecturi pe o scară gradată.Deși este posibil să nu aibă unele dintre caracteristicile avansate ale omologilor lor digitali, ei excelează în furnizarea de feedback vizual în timp real, ceea ce poate fi util pentru observarea tendințelor, cum ar fi fluctuația nivelurilor de tensiune.Cu toate acestea, modelele analogice pot fi mai puțin precise și mai dificil de citit, în special pentru începători.Când vine vorba de testarea continuității, multimetrele digitale sunt, în general, mai eficiente și mai ușor de utilizat, datorită indicatorilor lor audibili și a sensibilității ridicate.În schimb, modelele analogice sunt mai potrivite pentru sarcini care necesită monitorizarea modificărilor treptate, oferind o experiență mai tactilă și vizuală.

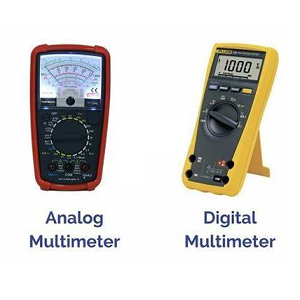

Figura 4. Modele digitale și analogice

Pași pentru a utiliza un tester de continuitate

Pasul 1: Verificați testerul

Înainte de a utiliza un tester de continuitate, este important să vă asigurați că dispozitivul în sine funcționează corect.Începeți prin a inspecta testerul pentru orice semne vizibile de deteriorare sau uzură, cum ar fi firele înrudite sau componentele libere.Dacă testerul este alimentat cu baterie, verificați dacă bateria este încărcată sau are suficientă energie pentru a funcționa.O baterie scăzută ar putea determina testerul să dea rezultate nesigure sau să nu funcționeze cu totul.În continuare, confirmați că setările dispozitivului sunt configurate corect, conform instrucțiunilor producătorului.Mulți testatori includ o caracteristică de auto-test sau un proces de calibrare desemnat, utilizați-le pentru a verifica dacă testerul este în stare de lucru înainte de a continua.Făcând acest pas preliminar asigură exactitatea lecturilor dvs. și împiedică diagnosticul greșit al problemelor de circuit.

Pasul 2: Identificați punctele de testare

Următorul pas implică identificarea punctelor specifice din circuitul în care intenționați să testați continuitatea.Aceste puncte pot include conectori, terminale, comutatoare sau joncțiuni de cablare.Pentru a face acest lucru în mod eficient, consultați o diagramă de circuit sau o schemă de cablare dacă este disponibilă, deoarece poate oferi o înțelegere clară a aspectului circuitului.Acest lucru este util în sisteme complexe cu mai multe căi și componente.Faceți un plan pentru testarea sistematică a fiecărui punct, astfel încât să nu săriți sau să nu treceți cu vederea în mod accidental nicio parte a circuitului.Cunoașterea exact unde să plaseze testul minimizează ghicitul și se asigură că procesul de testare este eficient și minuțios.

Pasul 3: Aplicați cablurile de testare

După ce ați identificat punctele de testare, poziționați testul conduce pe punctele desemnate din circuit.Testerii de continuitate au de obicei două cabluri: un roșu (pozitiv) și unul negru (negativ), care ajută la asigurarea orientării și identificării corespunzătoare.Atașați cu atenție cablurile la testarea componentelor, asigurându -vă că fac un contact solid și stabil.Contactul liber sau necorespunzător poate duce la lecturi false, ceea ce duce la concluzii incorecte despre starea circuitului.În unele cazuri, poate fi necesar să utilizați cleme sau sonde pentru o conexiune mai sigură, mai ales dacă lucrați într -un spațiu strâns sau testați mai multe componente.Prin aplicarea avantajelor cu precizie, reduceți riscul de eroare și creșteți fiabilitatea rezultatelor testelor dvs.

Pasul 4: Interpretați feedback -ul

După aplicarea cablurilor de testare, observați feedback -ul oferit de testerul de continuitate.Majoritatea testerilor folosesc un semnal audibil, cum ar fi un bip constant sau un indicator vizual, cum ar fi o lumină sau un afișaj digital, pentru a transmite dacă circuitul este complet.Un bip continuu sau un indicator aprins semnifică de obicei că există o cale electrică neîntreruptă între punctele de testare, ceea ce indică o continuitate adecvată.În schimb, absența unui bip, lumină sau alt feedback înseamnă, în general, că există o pauză în circuit, cum ar fi un fir deteriorat sau o conexiune defectuoasă.În unele testeri avansați, afișajul ar putea oferi informații suplimentare, cum ar fi valorile de rezistență, pentru a ajuta la diagnosticarea problemei în continuare.Rețineți cu atenție feedback-ul și, dacă este necesar, verificați dublu rezultatele prin retestare a acelorași puncte pentru a exclude orice inconsecvențe.Interpretarea corectă a feedback -ului este esențială pentru identificarea dacă circuitul funcționează așa cum este prevăzut sau necesită reparații.

Simbol de tester de continuitate

Simbolul testerului de continuitate, un element în schemele electrice care acționează ca o scurtătură universală pentru identificarea și testarea căilor conductoare într -un circuit.Acest simbol este reprezentat ca o linie neîntreruptă care leagă două puncte.Uneori, poate include săgeți pentru a indica direcția fluxului de curent.Este simplu, dar un design eficient îi permite să transmită informații în mod clar în diagramele de circuit unde spațiul este limitat.Simbolul tester de continuitate marchează zonele în care trebuie verificată continuitatea unei căi electrice, asigurând funcțiile circuitului așa cum este prevăzut.Simbolul testerului de continuitate este mai mult decât o simplă parte a unei scheme, este un instrument practic care aduce eficiență și claritate la diagnosticul și reparațiile electrice.Folosind această reprezentare standardizată, puteți identifica rapid punctele dintr -un circuit care necesită testare.Acest lucru accelerează procesul de depanare, reducând timpul petrecut în căutarea problemelor în sisteme complexe.Recunoașterea acestui simbol vă permite să navigați cu încredere și fără confuzie.

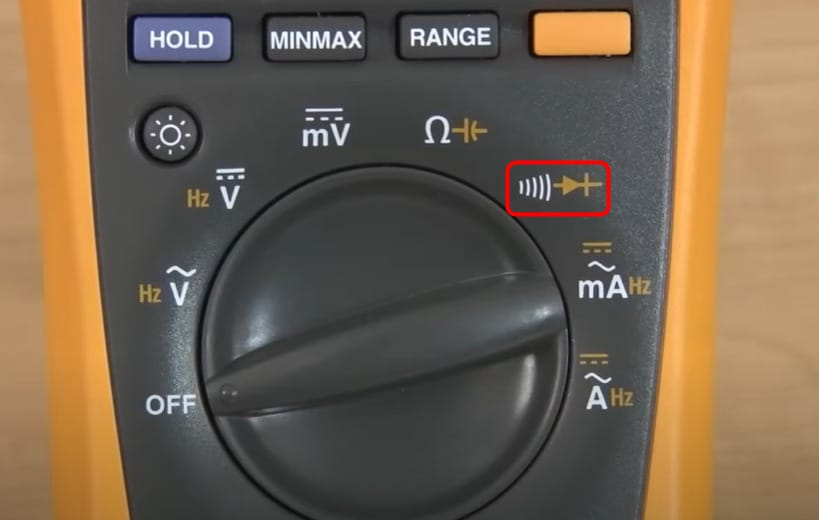

Figura 5. Simbolul testerului de continuitate

Figura 6. Simbolul testerului de continuitate

Beneficiile standardizării

Coerența simbolului testatorului de continuitate pe documentele tehnice joacă un rol în îmbunătățirea comunicării.Deoarece este un simbol standardizat, diverse industrii și regiuni îl pot interpreta și înțelege cu ușurință.Această standardizare favorizează o mai bună colaborare între persoanele care lucrează la același proiect, indiferent de locație sau fundal.Simbolul testerului de continuitate acceptă precizia, eficiența și munca în echipă eficientă în munca electrică.Este un element mic, dar puternic, care face ca munca electrică să fie mai accesibilă și mai eficientă pentru toți cei implicați.

Ce înseamnă simbolul continuității pe un multimetru?

Simbolul de continuitate pe un multimetru este o caracteristică importantă care face testarea integrității circuitului atât simple, cât și accesibile.Acest simbol este reprezentat fie de o pictogramă diodă, fie de o pictogramă a undelor sonore, indicând clar modul special conceput pentru teste de continuitate.Prin selectarea acestui mod, permiteți multimetrului să stabilească dacă o cale electrică între două puncte este intactă sau ruptă.Această caracteristică simplă, dar eficientă, este un instrument pentru oricine lucrează cu circuite electrice, deoarece le permite să confirme conectivitatea cu ușurință și precizie.

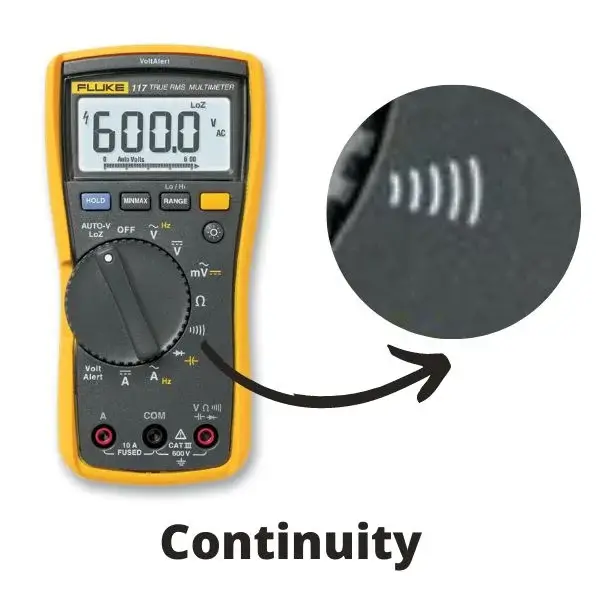

Figura 7. Simbolul continuității pe un multimetru

Când multimetrul este în modul continuitate, oferă feedback imediat printr -un bip sonor audibil, fie printr -un semnal vizual pe afișaj ori de câte ori detectează o cale electrică completă.Acest feedback instantaneu elimină nevoia de ghicire și simplifică depanarea, permițând identificarea rapidă a circuitelor deschise, a firelor rupte sau a conexiunilor defecte.Modul de continuitate este de neprețuit, deoarece asigură că circuitele sunt asamblate corect și fără defecte.În plus, ajută la detectarea problemelor potențiale care ar putea compromite siguranța sau ar duce la defecțiuni ale echipamentelor atât în ​​procesele de asamblare, cât și în procesele de întreținere.În esență, simbolul continuității pe un multimetru este mai mult decât o pictogramă funcțională, reprezintă un instrument practic și de încredere pentru asigurarea integrității și siguranței sistemelor electrice.

Cum să efectuați teste de continuitate folosind un multimetru?

Pasul 1: Setați modul multimetru la modul continuitate

Primul pas în efectuarea unui test de continuitate folosind un multimetru este să setați dispozitivul la modul continuitate.Începeți prin transformarea cadranului multimetrului către setarea corespunzătoare, care este marcată de un simbol al diodei sau de o pictogramă de undă sonoră.Acest mod este conceput pentru a verifica căile electrice continue într -un circuit și va permite multimetrului să emită un bip sonor sau să ofere un semnal vizual atunci când este detectat continuitatea.Asigurarea că multimetrul este în modul corect pentru obținerea unor rezultate exacte, deoarece alte setări precum tensiunea sau rezistența pot produce informații înșelătoare sau chiar deteriora multimetrul dacă este utilizat în mod necorespunzător în timpul unui test de continuitate.

Pasul 2: Porniți în jos circuitul

Înainte de a continua testul, este necesar să se asigure că circuitul testat este complet alimentat.Acest pas nu este bun numai pentru siguranță, dar protejează și multimetrul de daunele potențiale cauzate de curentul viu.Chiar și o mică sarcină electrică în circuit poate interfera cu testul de continuitate și poate produce lecturi inexacte.Pentru a alimenta circuitul, opriți orice surse de alimentare conectate, deconectați dispozitivul dacă este cazul și verificați dublu folosind multimetrul în modul de tensiune, dacă există vreo îndoială.A lua timp pentru a confirma circuitul este dezactivat este o precauție care asigură siguranța și integritatea procesului de testare.

Pasul 3: Conectați cablurile de testare

După ce circuitul este alimentat în jos, următorul pas este conectarea corectă a cablurilor de testare a multimetrului.Introduceți plumbul negru în portul „com” (comun) și plumbul roșu în portul etichetat pentru testarea continuității sau a rezistenței, care este adesea marcată cu un simbol ohm (Ω).Asigurarea de testare este introdusă corect este importantă pentru obținerea de rezultate exacte și prevenirea erorilor.Inspectați avantajele pentru orice deteriorare vizibilă, cum ar fi firele înfiorate sau conexiunile libere, deoarece cablurile defecte pot produce lecturi nesigure.O conexiune sigură și adecvată a testului duce la multimetru este o pregătire necesară pentru testul de continuitate.

Pasul 4: Testați punctele de circuit

Cu multimetrul în modul continuitate și cablurile conectate, continuați să testați punctele de circuit unde trebuie verificată continuitatea.Plasați testul pe cele două puncte pe care doriți să le testați, asigurându -vă că acestea fac un contact ferm și stabil cu componentele sau firele.Dacă circuitul este intact, multimetrul va emite un bip continuu sau va afișa o valoare de rezistență scăzută pe ecran, indicând o cale electrică neîntreruptă.Dacă nu se aude bip sau dacă citirea rezistenței este foarte mare, acest lucru sugerează că există o pauză în circuit, cum ar fi un fir deteriorat sau o conexiune liberă.Fiți metodici în testarea mai multor puncte, dacă este necesar și luați notă de orice neconcordanță care ar putea ajuta la identificarea defectului.Acest pas permite diagnosticarea rapidă și eficientă a problemelor de circuit, permițând localizarea și repararea defecțiunilor cu încredere.

Probleme comune găsite prin testarea continuității

Testarea continuității este o metodă folosită pentru diagnosticarea problemelor în circuitele electrice.Folosind instrumente precum multimetre sau testeri de continuitate, puteți localiza defecțiuni care compromit funcționalitatea și siguranța sistemelor electrice.Această secțiune oferă o defalcare detaliată a problemelor de circuit comun identificate prin testarea continuității și oferă îndrumări pas cu pas cu privire la modul de rezolvare a acestor probleme în mod eficient.

Tipuri de defecțiuni și caracteristici ale circuitului

1. Circuite deschise

Un circuit deschis se întâmplă atunci când există o pauză sau un decalaj care împiedică curgerea curentului prin circuit.Acest tip de defecțiune este cauzat de fire rupte, componente deconectate sau piese deteriorate.Simptomele obișnuite ale unui circuit deschis includ dispozitive care nu reușesc să pornească sau să funcționeze, precum și absența semnalelor electrice în anumite părți ale circuitului.Folosind un tester de continuitate sau multimetru, un circuit deschis poate fi identificat atunci când nu există un semnal audibil sau când este afișat o rezistență infinită, confirmând că curentul nu poate trece.

2. Scurtcuite

Un scurtcircuit apare atunci când două puncte conductive se conectează neintenționat, creând o cale directă pentru curgerea curentului.Acest lucru provoacă un curent excesiv, ceea ce poate duce la supraîncălzire, deteriorarea componentelor și defecțiunea circuitului.Simptomele unui scurtcircuit includ adesea declanșarea frecventă a întrerupătoarelor, siguranțele suflate sau prezența mirosurilor de ardere.Testarea continuității poate detecta un scurtcircuit arătând un bip continuu sau lecturi de rezistență anormal de scăzute, ceea ce indică o conexiune neintenționată în circuit.

3. Conexiuni libere sau corodate

Conexiunile libere sau corodate se întâmplă atunci când punctele de contact din circuit devin instabile sau deteriorate de coroziune.Aceste probleme întrerup fluxul de curent și adesea provoacă funcționare intermitentă sau performanță neregulată a dispozitivului.În timpul testării continuității, citirile de rezistență fluctuante sau inconsistente pot dezvălui conexiuni libere sau corodate.Acest tip de defecțiune poate duce la un comportament neregulat al circuitului, dacă nu este abordat prompt.

4. Componente defecte

Componentele precum rezistențele, condensatoarele și întrerupătoarele pot eșua în timp sau din cauza utilizării greșite, perturbând funcționarea normală a unui circuit.Componentele defecte pot provoca un comportament imprevizibil în circuit sau eșec total.Testarea continuității poate identifica aceste probleme prin detectarea unor condiții deschise sau scurte în cadrul componentelor individuale, confirmând eșecul și nevoia lor de înlocuire.

5. Probleme de împământare

Problemele de împământare apar atunci când circuitele nu au conexiuni adecvate la sol, ceea ce duce la pericole de siguranță și defecțiuni operaționale.Întecenderea inadecvată poate duce la șocuri electrice, interferențe cu performanța dispozitivului sau un comportament neregulat.Un test de continuitate poate verifica integritatea conexiunii la sol, confirmând o conductivitate corespunzătoare între punctele de împământare.Problemele de împământare trebuie rezolvate prompt pentru a asigura siguranța și fiabilitatea circuitului.

Pași pentru rezolvarea problemelor circuitului

1. Repararea circuitelor deschise

Pentru a repara un circuit deschis, utilizați testarea continuității și schemele circuitului pentru a localiza pauză sau decalaj.Începeți prin inspectarea vizuală a circuitului pentru fire deteriorate, componente deconectate sau pauze fizice.După ce este identificată defectul, reparați -o prin lipirea conexiunii rupte, înlocuirea secțiunii deteriorate sau asigurarea oricăror părți libere.După finalizarea reparației, retestați circuitul pentru a vă asigura că este acum complet și funcționează corect.

2. Rezolvarea scurtcircuitelor

Abordarea unui scurtcircuit începe cu localizarea defectului prin testarea continuității și inspecția vizuală.Căutați resturi, poduri de lipit sau izolare deteriorată care ar putea provoca conexiuni neintenționate și îndepărtați -le.Înlocuiți orice fire sau componente deteriorate care contribuie la scurtcircuit.Pentru a preveni problemele viitoare, aplicați o izolare sau distanțare adecvată între conductoare.Retestați circuitul pentru a verifica dacă scurtcircuitul a fost rezolvat și sistemul funcționează așa cum era de așteptat.

3. Fixarea conexiunilor libere sau corodate

Conexiunile libere sau corodate pot fi reparate prin strângerea șuruburilor, fixarea conectorilor sau curățarea terminalelor afectate.Utilizați agenți de curățare adecvați sau abrazivi pentru a elimina coroziunea și a restabili o conductivitate bună.Odată curățate, aplicați tratamente anti-coroziune pentru a preveni degradarea ulterioară a conexiunii.După reparație, efectuați un test de continuitate pentru a confirma că conexiunea este stabilă și funcționează corect.

4. Înlocuirea componentelor defecte

Pentru a înlocui componentele defecte, începeți prin izolarea și testarea fiecărei părți suspecte individual.Odată identificată o componentă defectă, înlocuiți -o cu una care respectă specificațiile corecte pentru circuit.După finalizarea înlocuirii, retestați circuitul pentru a confirma că funcționează așa cum este prevăzut.Înlocuirea componentelor defecte pentru restabilirea funcționalității și fiabilității circuitului.

5. Restaurarea problemelor de împământare

Pentru a aborda problemele de împământare, începeți prin testarea tuturor punctelor de împământare cu un tester de continuitate pentru a confirma conectivitatea corespunzătoare.Reparați sau înlocuiți orice fire de la sol deteriorate sau lipsă pentru a asigura un sistem de împământare sigur și funcțional.Asigurați toate conexiunile de împământare folosind metode robuste care îndeplinesc standardele de siguranță.În cele din urmă, testați întregul sistem de împământare pentru a verifica dacă funcționează corect și oferă protecția necesară.

Concluzie

Testarea continuității electrice este o sarcină importantă în domeniul ingineriei electrice, menținând sistemele electrice fiabile și sigure.Acest articol a analizat în detaliu metodele, instrumentele și utilizările practice ale testării continuității, subliniind rolul său în întreținerea de rutină și rezolvarea problemelor.Prin discuția detaliată a testerilor de continuitate și a multimetrelor, am aflat cum aceste instrumente ajută la găsirea și rezolvarea rapidă a problemelor în circuitele electrice, contribuind la protejarea echipamentelor și la păstrarea în siguranță de pericol.De asemenea, utilizarea unui simbol de tester de continuitate standard în diagrame și includerea funcțiilor de testare a continuității în multimetre arată cât de comun și important este acest test în lucrările electrice.
