Ghid cuprinzător pentru utilizarea tranzistorului MJE350

Tranzistorul MJE350 este o componentă versatilă potrivită pentru sarcini de putere medie atât în ​​aplicații de comutare, cât și în aplicații liniare, în special atunci când este necesar un control de înaltă tensiune.Acest articol oferă o privire aprofundată asupra caracteristicilor, specificațiilor, aplicațiilor și cele mai bune practici de utilizare pentru a vă ajuta să profitați la maxim de acest tranzistor fiabil și adaptabil în diverse proiecte electronice.

Catalog

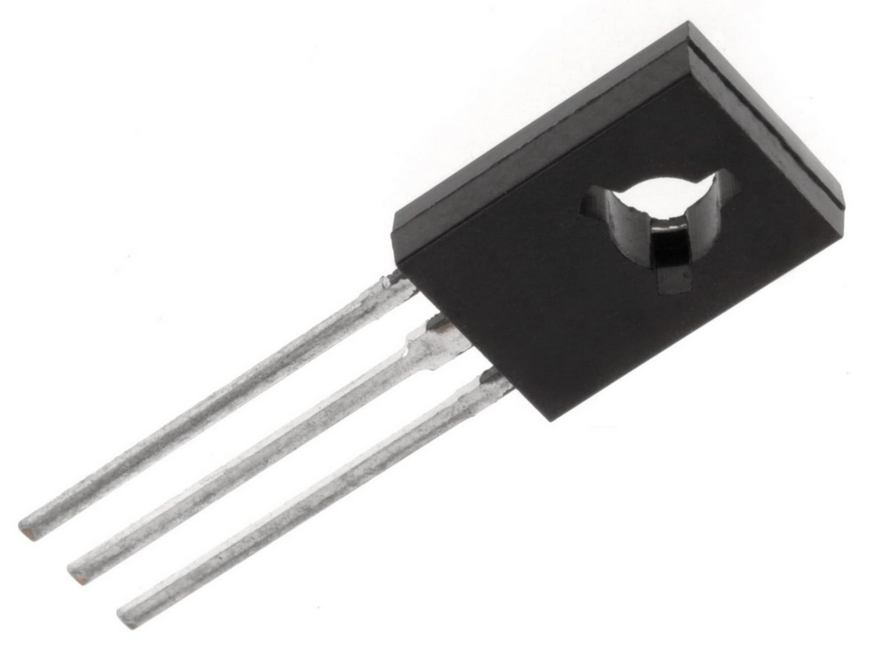

Prezentare generală a tranzistorului MJE350

MJE350 Tranzistorul este o componentă versatilă concepută pentru gestionarea nivelurilor de putere medie în sarcinile liniare și de comutare.Este construit pentru a gestiona încărcături de înaltă tensiune de până la 300V, ceea ce face o alegere excelentă atunci când lucrați cu aplicații DC de înaltă tensiune.Cu o limită curentă de 500mA, acest tranzistor poate servi eficient ca comutator sau amplificator pe diferite configurații ale circuitului.Indiferent dacă lucrați cu tensiune ridicată sau joasă, MJE350 oferă flexibilitate, chiar și pentru circuitele cu baterii.Construcția sa asigură că poate conduce în mod fiabil diverse sarcini, ceea ce o face potrivită pentru o gamă largă de aplicații electronice.

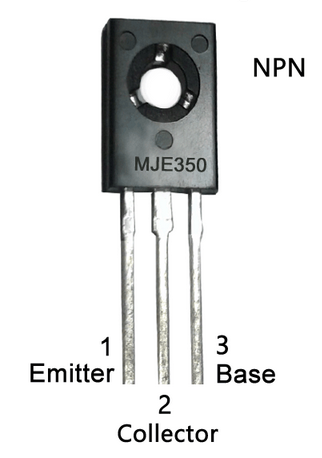

Configurare MJE350 PIN

Model CAD pentru MJE350

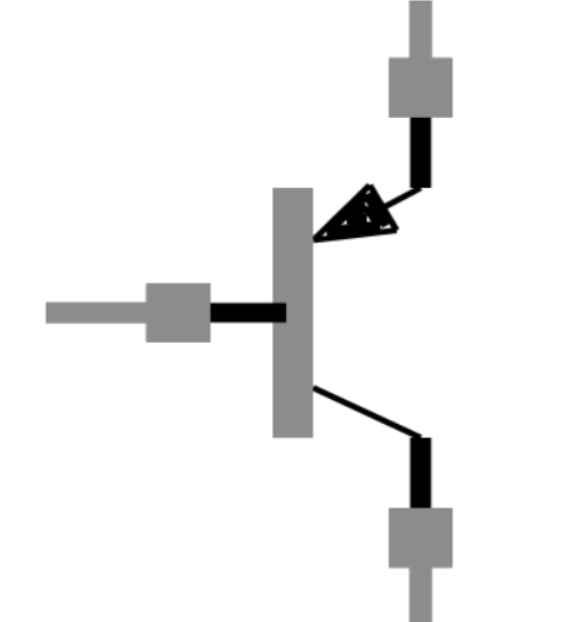

Simbol MJE350

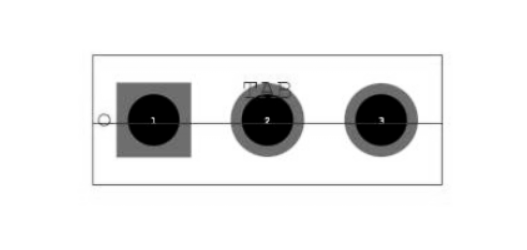

Amprenta MJE350

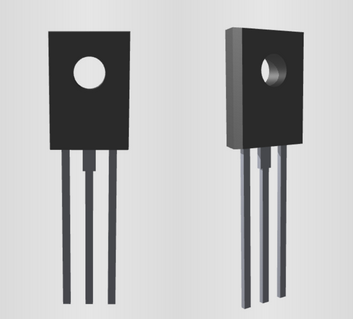

Model 3D MJE350

Specificații tehnice pentru MJE350

STMicroelectronics MJE350 include o serie de specificații tehnice, atribute și parametri, permițându -i să funcționeze bine cu alte componente care au caracteristici similare.

Tip	Parametru
Starea ciclului de viață	Activ (Ultima actualizare: acum 7 luni)
Timp de conducere din fabrică	8 săptămâni
Placare de contact	Staniu
Munte	Prin gaură
Tip de montare	Prin gaură
Pachet / carcasă	TO-225AA, TO-126-3
Numărul de pini	3
Greutate	4.535924G
Material de element tranzistor	Siliciu
Tensiune de defalcare a colectorului-emițător	300V
Numărul de elemente	1
hfe min	30
Temperatura de funcționare	150 ° C TJ
Ambalaj	Tub
Cod JESD-609	E3
Starea părții	Activ
Nivel de sensibilitate la umiditate (MSL)	1 (nelimitat)
Numărul de terminații	3
Cod ECCN	Ureche99
Tensiune - DC evaluat	-300V
Disiparea maximă a puterii	20.8W
Rating curent	-500mA
Numărul piesei de bază	MJE350
Număr de pini	3
Configurarea elementului	Singur
Disiparea puterii	2.8W
Conexiune de caz	Izolat
Putere - Max	20.8W
Aplicație tranzistor	Comutare
Polariritate/tip de canal	PNP
Tipul tranzistorului	PNP
Colecționar tensiune emițător (VCEO)	300V
Curentul de colector maxim	500mA
DC Curent Gain (HFE) (min) @ IC, VCE	30 @ 50mA 10V
Curent - Cutoff Colector (Max)	100μA ICBO
Tensiune de bază a colectorului (VCBO)	300V
Tensiune de bază emițător (Vebo)	3V
Înălţime	11.05mm
Lungime	7,8 mm
Lăţime	2,9 mm
Ajunge la SVHC	Fără SVHC
Întărirea radiațiilor	Nu
Starea ROHS	ROHS3 Conform
Plumb liber	Plumb liber

Caracteristici cheie ale MJE350

Tipuri de vânzări preferate de stmicroelectronică

Acest MJE350 este disponibil ca unul dintre tipurile de vânzări preferate de la STMicroelectronics, cunoscut pentru componente de înaltă calitate și de înaltă calitate.Disponibilitatea sa asigură consecvența performanței și aprovizionarea ușoară.

Tip de pachet

Tipul pachetului este la 126, oferind un design compact care se încadrează bine în diverse configurații electronice.Acest pachet permite o disipare eficientă a căldurii, contribuind la menținerea durabilității componentelor.

Curentul de colecționar maxim (IC)

Tranzistorul poate gestiona un curent de colector maxim de -5a, ceea ce îl face potrivit pentru aplicațiile care necesită curenți mai mari, menținând în același timp stabilitate și performanță.

Tensiune Max Collector-Emitter (VCE)

Cu o tensiune maximă de colecție -colector de -300V, acest tranzistor poate funcționa în circuite care au nevoie de o manipulare de înaltă tensiune, ceea ce o face versatilă în multe aplicații de alimentare.

Tensiune Max Colector-Base (VCB)

Suportă o tensiune maximă de colecție -colector de -300V, oferind flexibilitate în proiectele care necesită performanțe stabile la tensiuni ridicate, în special în circuitele de gestionare a puterii.

Tensiune Max Emitter-Base (VEBO)

Tranzistorul are o tensiune maximă de emițător-bazică de -5V, ceea ce o face compatibilă cu circuitele de control de joasă tensiune, menținând în același timp un flux de curent eficient.

Max Colector Disipation (PC)

Evaluat pentru până la 20 de wați de disipare a colecției, acest tranzistor gestionează eficient căldura, asigurând funcționarea susținută chiar și în aplicații intensiv în putere.

Frecvența maximă de tranziție (FT)

Cu o frecvență de tranziție de 4 MHz, MJE350 oferă o manipulare eficientă a frecvenței, circuite de susținere care necesită viteze moderate de comutare.

Câștig de curent continuu și maxim de curent continuu (HFE)

Câștigul curent al acestui tranzistor (HFE) variază între 30 și 240, oferindu -vă opțiuni flexibile pentru nevoile de amplificare.Această gamă îl face adaptabil în cerințele de circuit diverse.

Temperatura maximă de stocare și funcționare

MJE350 poate fi păstrat în siguranță și operat între -65 până la +150 ° C, oferind fiabilitate atât în ​​medii cu temperaturi joase, cât și cu temperaturi ridicate, extinzând astfel domeniul de aplicare a aplicării sale în diferite condiții climatice.

Aplicații ale tranzistorului MJE350

Circuite invertor și UPS

Tranzistorul MJE350 este potrivit pentru utilizare în circuitele invertor și UPS.În aceste aplicații, ajută la gestionarea tranziției dintre alimentarea AC și DC, asigurând o sursă de alimentare lină și fiabilă în timpul oricărei comutatoare.Capacitatea acestui tranzistor de a gestiona niveluri de înaltă tensiune și moderate de curent îl face o alegere fiabilă în circuitele în care sunt necesare stabilitate și flux constant de putere.

Surse de alimentare de comutare

În timpul de comutare a surselor de alimentare, MJE350 funcționează eficient pentru a controla ciclurile ON-and-Off care reglementează nivelurile de tensiune și curent.Acest proces este vital în crearea unei surse de alimentare consistente și eficiente, ceea ce îl face util într -o gamă largă de dispozitive electronice.Rolul său în comutarea surselor de alimentare contribuie, de asemenea, la minimizarea pierderii de energie, contribuind la îmbunătățirea eficienței generale.

Surse de alimentare liniare

În circuitele de alimentare liniară, MJE350 ajută la menținerea unei ieșiri constante de tensiune, ceea ce face o alegere bună pentru aplicațiile în care este necesară o reglare precisă a tensiunii.Acest tranzistor poate gestiona tensiuni de intrare mai mari, menținând în același timp o ieșire stabilă, care este benefică în dispozitivele care necesită o sursă de putere curată și constantă.

Proiecte de încărcător pentru baterii

MJE350 se găsește adesea în circuitele de încărcare a bateriei datorită capacității sale de a gestiona eficient tensiunea și fluxul de curent.În aceste aplicații, tranzistorul reglementează ciclurile de încărcare, asigurându -se că bateriile sunt încărcate în siguranță și eficient.Performanța sa fiabilă ajută la prelungirea duratei de viață a bateriei și la menținerea vitezei optime de încărcare.

Sisteme de amplificare audio

În sistemele audio, MJE350 poate fi utilizat ca amplificator, stimulând semnalele audio pentru a conduce difuzoare sau alte dispozitive de ieșire.Caracteristicile acestui tranzistor îi permit să gestioneze eficient nivelul puterii, asigurând o ieșire audio clară și constantă.Poate fi aplicat în diferite etape ale amplificării audio, îmbunătățirea calității sunetului și a puterii de ieșire.

Comutarea DC de înaltă tensiune

Capacitatea MJE350 de a gestiona tensiuni ridicate îl face ideal pentru aplicațiile de comutare în curent continuu.În aceste configurații, tranzistorul pornește și opriți curenții DC cu fiabilitate ridicată, ceea ce este util în circuitele în care este necesar un control de înaltă tensiune.Această caracteristică este deosebit de utilă în proiectele care implică echipamente DC de mare putere sau industrial.

Motor Controller Designs

MJE350 poate funcționa eficient, de asemenea, în circuitele de control al motorului, unde ajută la gestionarea fluxului de curent pentru a conduce motoarele.Acest tranzistor acceptă un control precis al vitezei și funcționării motorului, ceea ce îl face o componentă utilă în aplicațiile conduse de motor.Toleranța sa de înaltă tensiune îi permite să fie utilizată în siguranță în proiectele care implică controlul motorului la niveluri variate de putere.

Modele echivalente pentru MJE350

• MJE1101

• MJE1102

• MJE1103

• MJE1123

• MJE340

Tranzistor complementar pentru MJE350

Tranzistorul complementar NPN pentru MJE350 este MJE340.

Ghid privind utilizarea MJE350

Tranzistorul MJE350 poate gestiona multe sarcini cu scop general, cum ar fi comutarea și amplificarea semnalelor.Datorită capacității sale de a lucra cu circuite de înaltă și joasă tensiune, inclusiv configurații bazate pe baterii, se încadrează într-o serie de proiecte.Este util în special atunci când trebuie să conduceți diferite sarcini, de la relee la alte tranzistoare, în funcție de configurarea dvs.Dincolo de comutarea de bază, MJE350 funcționează bine și în circuitele audio, fie ca un amplificator autonom, fie ca parte a unei etape de amplificare mai largă.Cu curentul său de colecție maxim de 500mA, oferă performanțe fiabile și adaptabilitate în diferite modele electronice.

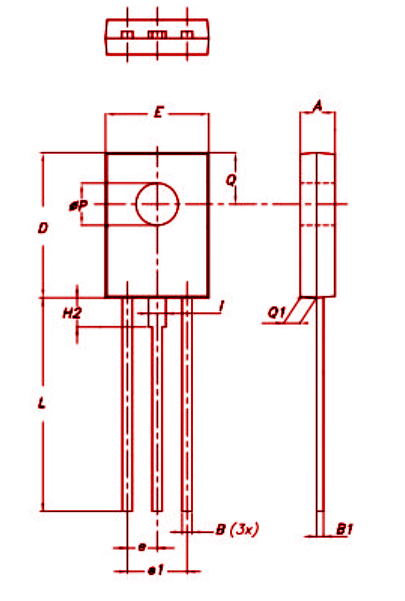

Informații despre pachet MJE350

Despre stmicroelectronics

STMicroelectronics este un nume bine stabilit în industria semiconductorilor, creând soluții adaptate nevoilor electronice moderne.Experiența puternică a companiei în integrarea siliciului și a sistemelor i -a permis să sprijine o gamă largă de aplicații, de la microelectronică generală la modele extrem de specializate.Cunoscut pentru tehnologia sa avansată de sistem pe chip (SOC), STMicroelectronics este implicat în crearea de produse care contribuie la conectivitatea și funcționalitatea modernă a dispozitivului.Cu practici de fabricație fiabile și un accent pe inovație, produsele lor îndeplinesc cerințele în evoluție ale peisajului electronic.

Fișă de date pdf

Fisa de date MJE340:

MJE340.pdf

Întrebări frecvente [FAQ]

1. Ce face MJE350 o alegere bună pentru aplicațiile DC de înaltă tensiune?

MJE350 poate gestiona până la 300V în tensiune de încărcare, ceea ce îl face o alegere puternică pentru circuitele DC de înaltă tensiune care au nevoie de o capacitate fiabilă de tensiune.

2. Cum trebuie utilizat MJE350 pentru o funcționare în siguranță?

Pentru a menține MJE350 în siguranță în timp, folosiți -l cu aproximativ 20% sub ratingurile sale maxime.Cu o tensiune maximă de colecție -colector de -300V, limitați tensiunea aplicată la 240V sau mai puțin.Pentru un curent de colector maxim de 500mA, păstrați -l sub 400mA.Se recomandă un strat de căldură și trebuie păstrat între -65 ° C și +150 ° C pentru cele mai bune performanțe.

3. Unde este de obicei MJE340 TO-12611?

MJE340 TO-12611 este de obicei montat într-un format SOT-32, în timp ce MJE350 este tranzistorul său PNP complementar utilizat în circuite de înaltă tensiune și cu scop general.

4. Care este tipul complementar PNP pentru MJE340?

Tranzistorul MJE350 servește ca tip complementar PNP pentru MJE340.

5. Ce tipuri de aplicații sunt potrivite pentru MJE350?

MJE350 este proiectat pentru sarcini de alimentare medie atât în ​​aplicații liniare, cât și în aplicații de comutare.

6. Care este tensiunea maximă de încărcare pentru MJE350?

MJE350 poate gestiona o tensiune de încărcare maximă de 300V.

7. Care este cea mai mare sarcină curentă pe care o poate gestiona MJE350?

MJE350 este evaluat pentru o sarcină maximă curentă de 500mA sau 0,5A DC.

8. Ce tipuri de circuite sunt compatibile cu MJE350?

MJE350 funcționează bine în circuite de joasă tensiune și configurații operate de baterii, oferind versatilitate în diferite cerințe de putere.
