Ghid cuprinzător pentru PCF8575 I/O Expander

PCF8575, elaborat cu precizie de Texas Instruments, servește ca un I2C I2C I2C adaptabil, echipat cu capacități de întrerupere.Acest articol oferă o examinare cuprinzătoare a caracteristicilor sale, a configurației PIN și a schemelor tehnice, împreună cu o serie diversă de aplicații.Atunci când este utilizat pentru a extinde porturile de intrare/ieșire ale microcontrolerelor, PCF8575 navighează efectiv la cerințele sistemelor complexe.Flexibilitatea sa strălucește în setările care necesită o integrare perfectă și o complexitate redusă a circuitului.Experiențele practice dezvăluie faptul că utilizarea PCF8575 poate simplifica foarte mult proiectarea sistemului, prezentând o abordare favorabilă bugetului pentru stimularea capacităților de calcul.

Catalog

Prezentare generală a PCF8575

PCF8575 Servește ca un expander versatil de I/O la distanță, permițând o comunicare perfectă între microcontrolere prin protocolul I2C.Utilizarea SCL (linia de ceas serial) și SDA (linia de date seriale) pentru transmisia datelor, simplifică proiectarea circuitului, permițând ieșiri de unitate cu curent ridicat, cum ar fi LED-uri, fără a necesita semnale suplimentare de direcție a datelor.La inițializare, toți pinii I/O implicit la o stare ridicată, activând o sursă de curent intern legată de VCC.Această caracteristică nu numai că eficientizează operațiunile, dar, de asemenea, minimizează nevoia de componente auxiliare, ceea ce face ca PCF8575 să fie un activ valoros pentru diverse aplicații electronice.

Una dintre caracteristicile deosebite ale PCF8575 este suportul său atât pentru sistemele de 3.3V cât și pentru 5V, obținute printr -un convertor de nivel integrat.Acest lucru își lărgește compatibilitatea cu arhitecturi de microcontroller diverse, oferindu -vă o mai mare flexibilitate și libertate în proiectarea sistemului.Capacitatea de a lucra în diferite standarde de tensiune elimină o provocare comună în sistemele cu mai multe componente, permițându-vă să vă concentrați pe implementări creative, fără a se preocupa cu privire la incompatibilitatea tensiunii.

Un aspect major al PCF8575 este interfața sa i2c configurabilă, care îmbunătățește conectivitatea și adresa dispozitivului în configurații complexe.Cu Jumpers Solder, puteți ajusta adresa I2C de la o bază de 0x20, permițând o comunicare eficientă pe mai multe dispozitive.Această adaptabilitate este utilă pentru evitarea abordării conflictelor în sisteme complexe, un detaliu subliniat adesea de dvs.În plus, dispozitivul poate fi alimentat fie prin VDD, fie prin VCC, oferind cerințe diferite de nivel logic.Această flexibilitate simplifică integrarea cu sistemele care funcționează la 3.3V sau 5V, asigurând stabilitatea și fiabilitatea în aplicații diverse.

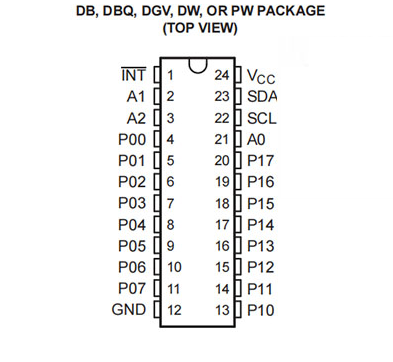

Configurare PIN

Ac			TIP	DESCRIERE
NUME	DB, DBQ, DGV, DW și PW	Rge
A0	21	18	I	Intrare de adresă 0. Conectați -vă direct la VCC sau pământ. Rezistențele de tracțiune nu sunt necesare.
A1	2	23	I	Intrare de adresă 1. Conectați -vă direct la VCC sau pământ. Rezistențele de tracțiune nu sunt necesare.
A2	3	24	I	Intrare de adresă 2. Conectați -vă direct la VCC sau pământ. Rezistențele de tracțiune nu sunt necesare.
Int	1	22	O	Întrerupe ieșirea.Conectați -vă la V.CC printr-o tracțiune rezistență.
P00	4	1	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P01	5	2	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P02	6	3	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P03	7	4	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P04	8	5	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P05	9	6	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P06	10	7	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P07	11	8	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
GND	12	9	-	Sol
P10	13	10	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P11	14	11	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P12	15	12	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P13	16	13	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P14	17	14	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P15	18	15	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P16	19	16	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
P17	20	17	I/O.	Intrare/ieșire-port P.Structura de design push-pull.
SCL	22	19	I	Linie de ceas serial.Conectați -vă la V.CC printr-o tracțiune rezistență.
SDA	23	20	I/O.	Linie de date în serie.Conectați -vă la V.CC printr-o tracțiune rezistență.
VCC	24	21	-	Tensiune de alimentare

Detalii CAD

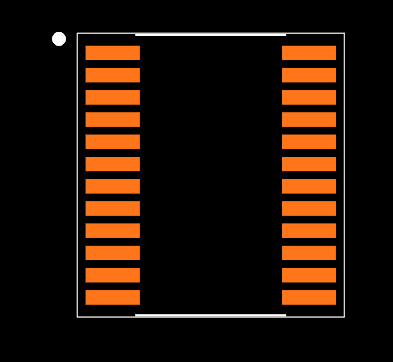

Amprentă

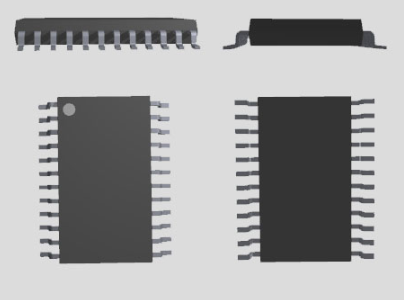

Reprezentare 3D

Caracteristici

Caracteristică	Descriere
Consum redus de curent de așteptare	10 µA max
I²C până la expandentul cu port paralel	Permite extinderea ușoară a pinilor I/O prin interfața I²C.
Ieșire de întrerupere deschisă	Permite generarea de întrerupere externă pentru Microcontrolere.
Compatibilitatea microcontrolerului	Compatibil cu majoritatea microcontrolerelor.
Viteza autobuzului I²C	Autobuzul de 400 kHz rapid I²C.
Adresare	Adresat de trei pini de adrese hardware, permițând Up la opt dispozitive.
Ieșiri fixate	Capacitate de acționare cu curent ridicat pentru conducerea directă a LED-urilor.
Sursa curentă	Oferă actual VCC pentru a conduce activ un nivel ridicat la ieșirea.
Performanță de blocare	Depășește 100 Ma pe JESD 78, clasa a II -a.
Tensiune de lucru	2.5 - 5.5V DC.
Curent de lucru	100 Ma (Max).
Adresa I²C	Adresa implicită: 0x20, modificabilă prin lipit A1 și A2 tampoane de selecție.
Pini adresabili	16 PIN -uri adresabile individual.
Configurare PIN	Fiecare pin configurabil ca intrare sau ieșire;acceptă intrare Schimbați întreruperea.
Biblioteca Arduino	Compatibil cu biblioteca Arduino: PCF8575.
Aplicație	Potrivit pentru Arduino Uno R3 și alte MCU pentru Controlul releelor, zumzetelor, butoanelor și LED -urilor.
Protecția ESD	Respectă JESD 22: 2000-V Model de corp uman (A114-A), Model de mașină de 200 V (A115-A), model de pericol încărcat de 1000 V (C101).

Specificații tehnice

Acest tabel oferă o reprezentare clară și concisă a Specificațiile și atributele tehnice pentru instrumentele Texas PCF8575PW.

Tip	Parametru
Starea ciclului de viață	Activ (Ultima actualizare: acum 5 zile)
Timp de conducere din fabrică	6 săptămâni
Tip de montare	Montare la suprafață
Pachet / carcasă	24-tssop (0,173, 4,40mm lățime)
Montare la suprafață	DA
Numărul de pini	24
Greutate	89.499445mg
Numărul de I/OS	16
Temperatura de funcționare	-40 ° C ~ 85 ° C.
Ambalaj	Tub
Cod JESD-609	E4
Cod PBFree	Da
Starea părții	Activ
Nivel de sensibilitate la umiditate (MSL)	1 (nelimitat)
Numărul de terminații	24
Cod ECCN	Ureche99
Finisaj terminal	Nichel/paladiu/aur (Ni/PD/Au)
Cod HTS	8542.39.00.01
Tensiune - alimentare	4.5V ~ 5.5V
Poziția terminală	DUAL
Forma terminală	Aripa pescărușă
Temperatura maximă de reflow (° C)	260
Tensiune de alimentare	3.3V
Terminal	0,65mm
Numărul piesei de bază	PCF8575
Număr de pini	24
Numărul de ieșiri	16
Tip de ieșire	Push-pull
Tensiunea de alimentare de funcționare	5.5V
Surse de alimentare	3/5V
Interfață	I2C, SMBUS
Numărul de porturi	2
Numărul de biți	16
Frecvența ceasului	400kHz
Furnizare curentă-max	0,2mA
Întrerupe ieșirea	Da
Curent - sursă de ieșire/chiuvetă	10mA / 25mA
Caracteristici	Por
Înălţime	1,2 mm
Lungime	7,8 mm
Lăţime	4.4mm
Grosime	1mm
Întărirea radiațiilor	Nu
Starea ROHS	ROHS3 Conform
Plumb liber	Plumb liber

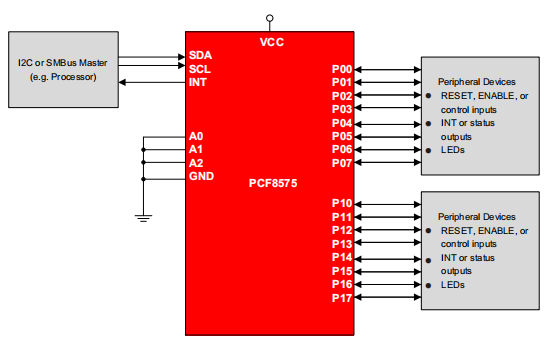

Reprezentare schematică

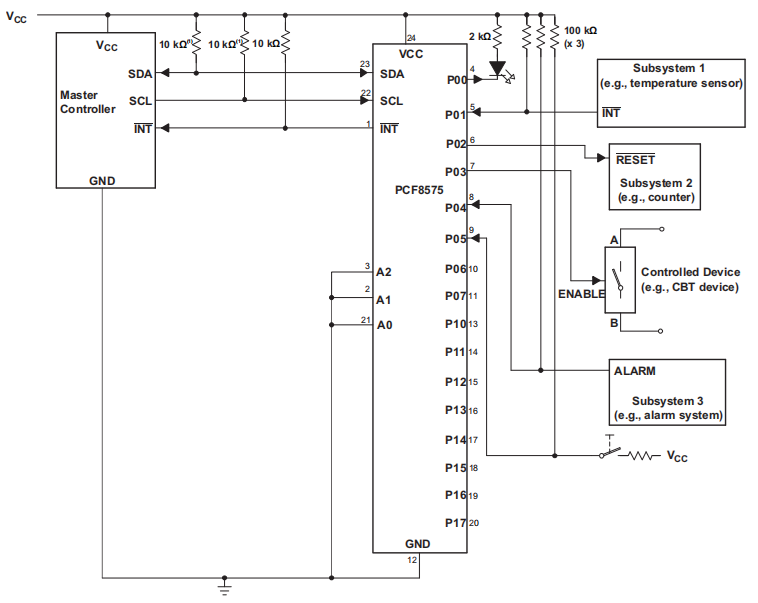

Circuit de aplicație

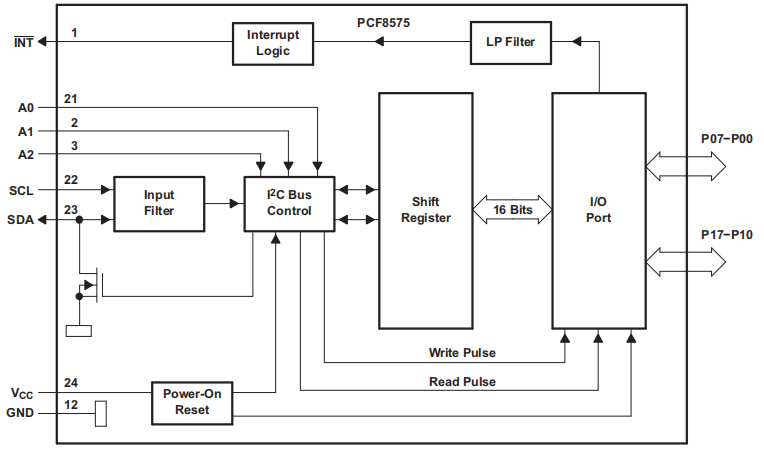

Diagrama logică

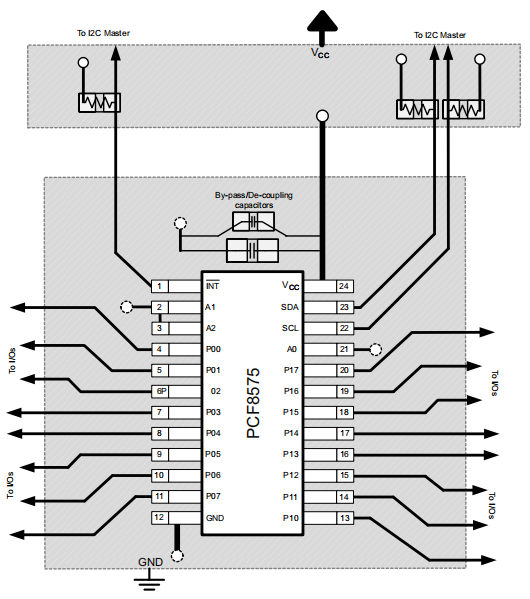

Ilustrație de aspect

Diverse utilizări ale PCF8575

PCF8575, un expander versatil de I/O, influențează în mod semnificativ diverse arene tehnologice.Aplicațiile sale diverse se întind pe telecomunicații, calculatoare personale și nu numai, demonstrându -și competența în gestionarea în mod eficient a conexiunilor periferice multiple.

Echipament de telecomunicații

În sectorul telecomunicațiilor, PCF8575 îmbunătățește echipamentele precum unitățile de filtrare prin extinderea capacităților GPIO, permițând un control și o precizie mai exacte în medii complexe de procesare a semnalului.Adaptabilitatea sa servește ca partener de încredere pentru a te strădui să perfecționezi sistemele, asigurând conectivitatea stabilă și gestionarea precisă a semnalului.

Infrastructura serverului

Această componentă facilitează operațiunile simplificate în cadrul infrastructurilor serverului, oferind conexiuni adaptabile care sunt active pentru setările cu mare cerere.Vă acordă latitudinea pentru a optimiza proiectele de server cu flexibilitate și scalabilitate, adaptarea la cerințe în evoluție cu modificări hardware minime.

Routere de rețea

PCF8575 joacă un rol de susținere în routerele de rețea prin extinderea programabilității și conectivității dispozitivului.Ajutat dezvoltarea routerelor axate pe robustete și adaptabilitate, ajută la crearea de soluții sofisticate care să gestioneze eficient creșterea traficului de date.

Dispozitive personale de calcul

În lumea calculatoarelor personale, acest Expander I/O vă oferă flexibilitatea pentru a inova perifericele și îmbunătățirile fără a fi excesiv de restricționate de limitele de arhitectură a sistemului.Încurajează creativitatea în proiectarea hardware, avansând tehnologii accesibile pentru a comercializa cu eficiență.

Electronica de consum

Pe piața electronică de consum rapid, PCF8575 extinde caracteristicile dispozitivului fără povara unor reproiectări majore.Această capacitate permite companiilor să introducă caracteristici de ultimă generație în proiectele compacte, contribuind la susținerea unei prezențe competitive într-o industrie în continuă evoluție.

Sisteme de automatizare industrială

PCF8575 este instrumental în automatizarea industrială, facilitând controlul și monitorizarea excepțională a proceselor.Oferind conectivitate periculoasă, acceptă gestionarea sofisticată a operațiunilor, sporind eficiența și reducerea timpului de oprire în setările de fabricație.

Dispozitive cu opțiuni GPIO limitate

Pentru dispozitivele limitate de disponibilitatea rară a GPIO, PCF8575 prezintă o soluție revoluționară prin extinderea porturilor, permițând o interfață îmbunătățită cu dispozitivele periferice.Această flexibilitate acordă camerei dvs. creative pentru a dezvolta soluții inovatoare adaptate nevoilor specifice ale utilizatorilor.

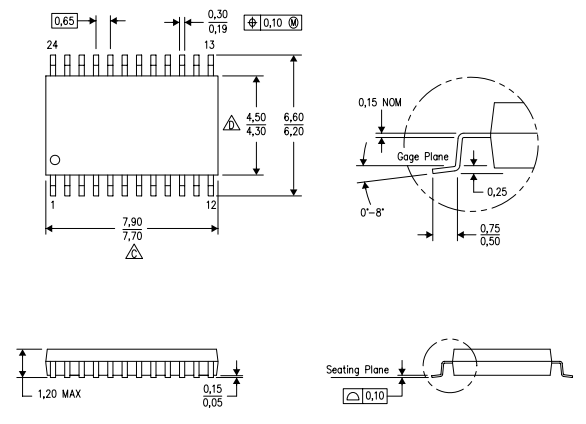

Pachet

Producător

Texas Instruments (TI), cu sediul central în Dallas, Texas, a adus contribuții remarcabile ca trailblazer în industria semiconductorilor, în principal în circuite integrate.Cunoscut la nivel global pentru spiritul său inovator, TI a influențat profund numeroase progrese tehnologice prin descoperirile sale în procesarea analogică și încorporată.De -a lungul timpului, compania și -a extins colectarea extinsă de brevete și a asigurat o prezență puternică a pieței, reflectând impulsul constant pentru excelență și inovație.Evenimentele în educație și tehnologie au fost modelate de formația diversă de produse TI, inclusiv dispozitive precum calculatoare, microcontrolere și procesoare multi-core.
