Ghid cuprinzător pentru SS34 Schottky Diode: Pinout, specificații, detalii privind circuitul și utilizări

Diodele Schottky, celebrate pentru eficiența lor și pierderea scăzută a energiei electrice, sunt necesare în designul electronic modern.Dioda SS34 Schottky se remarcă pentru designul său compact montat pe suprafață și gestionarea termică excepțională.Utilizat pe scară largă în aplicații precum protecția polarității inversă, convertoarele DC/DC și circuitele de înaltă frecvență, performanța diodei SS34 este un testament al construcției sale avansate.Acest articol explorează atributele unice ale diodei SS34, inclusiv configurația pinului, specificațiile și rolul în optimizarea sistemelor electronice, oferind informații valoroase pentru a căuta soluții fiabile și eficiente din punct de vedere energetic.

Catalog

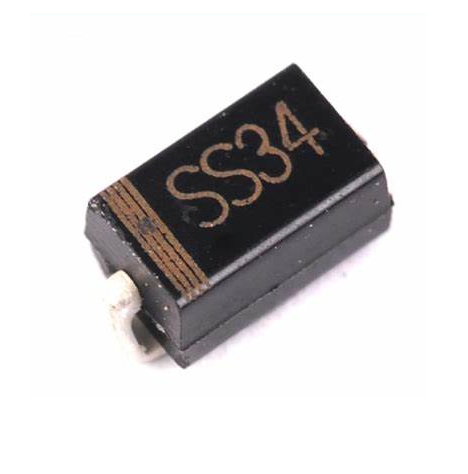

Prezentare generală a diodei SS34 Schottky

SS34 Dioda Schottky este renumită pentru designul său compact, montat pe suprafață, subliniind viteze de comutare uimitor de rapide, căderea minimă a tensiunii înainte și capacitatea de a gestiona un curent substanțial înainte.În centrul construcției sale se află o interfață metalică-sicononductor consolidată de un inel de pază, conceput pentru a rezista la eforturi mecanice cu poise.Configurația picioarelor legate de clip a diodei reduce rezistența electrică și îmbunătățește managementul termic, promovând capacități de curent ridicat de înaltă creștere și stimulând eficiența operațională generală.Aceste calități fac ca dioda SS34 să fie o opțiune favorizată pentru rectificarea secundară, protecția polarității inversă, roata liberă și utilizarea în convertoarele DC/DC.

O trăsătură remarcabilă a diodei SS34 este viteza sa impresionantă de comutare în comparație cu diodele standard.Această caracteristică inerentă se dovedește deosebit de benefică în circuitele de comutare de înaltă frecvență.Puteți lua în considerare frecvent nu doar avantajul unei tensiuni reduse, ci și modul în care viteza de comutare se corelează cu rezultatele performanței, în special în unitățile de alimentare cu energie electrică în care eficiența deține un rol cheie.

Pentru a integra strategic dioda SS34 în funcție de nevoile de aplicare, o înțelegere atentă a principiilor sale operaționale este benefică.Puteți realiza un succes notabil folosind dioda în situațiile în care eficiența sporită și fiabilitatea neclintită sunt dominante.Un exemplu ilustrativ este utilizarea sa în protecția polarității inversă, care demonstrează capacitatea diodei de a îndura stări tranzitorii fără deteriorare, păstrând astfel componente dinamice.

Configurare PIN

Numărul PIN	Numele pinului	Descriere
Pin 1	Anod	Acest pin permite fluxul de curent.
Pin 2	Catod	Fluxul de curent iese prin acest pin.

Caracteristici și detalii

Atribut	Specificații
Tip	Power Schottky Barrier Diode
Terminale	2
Tipuri de pachete	DO-214AA, SMC DO-214AB
Producător	Onsemi
Curent înainte (dacă)	3A
Curent invers (IR)	0,5mA
Tensiune maximă de înaintare (VF)	0,5V la 3a
Tensiune de blocare a DC (max)	40V
Tensiune inversă (max)	40V
Tensiune RMS (max)	28v
Cădere de tensiune înainte	22V
Curent de vârf de vârf	100a
Temperatura de funcționare	-65 ° C până la +150 ° C.
Inel de pază	Utilizat pentru protecția supratensiunii
Pierderea puterii	Scăzut
Eficienţă	Ridicat
Cădere de tensiune înainte	Scăzut
Capacitatea de creștere	Ridicat
Curent de vârf de vârf înainte	100a
Rata modificării tensiunii (DV/DT)	10.000V/μs

Modele echivalente și alternative

Echivalent

• 1N5822

Alternative

• SS33

• 1N5822

• SS32

• SS35

• 1N4733A

• 1N4148

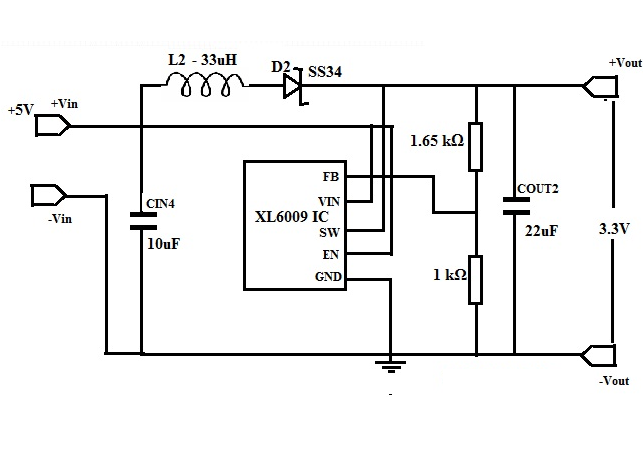

Creșterea unui convertor de impuls de 5V până la 3,3 V DC-DC cu XL6009 și SS34

Dispozitivele electronice moderne precum senzori și circuite integrate prosperă adesea pe o alimentare cu curent continuu de 3,3 V.Integrarea acestora în sisteme folosind o alimentare cu 5V sau mai mare necesită un convertor de escrochire sau impulsuri pentru a se amesteca perfect.Aici, explorăm crearea unui convertor Boost DC-DC de 5V până la 3.3V DC-DC folosind regulatorul de comutare XL6009, îmbunătățind compatibilitatea în sistemele versatile.

Pentru a construi acest convertor, veți avea nevoie:

• Circuit integrat XL6009

• 33UH Inductor

• SS34 Schottky Diode

• condensatoare cu ratinguri 22UF și 10UF

• Două rezistențe la 1,65 kΩ și 1 kΩ pentru bucla de feedback

Aceste componente, atunci când sunt aranjate în funcție de schemă, asigură o transformare eficientă a tensiunii.

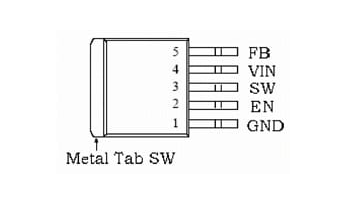

Dinamica operațională

Numărul PIN	Numele pinului	Descriere
1	GND	Este un știft la sol.
2	Ro	Activați PIN: Când este scăzut, dispozitivul se oprește;Când este sus, Dispozitivul se pornește.
3	SW	Pin de ieșire a comutatorului de alimentare.
4	Vin	Pinul de tensiune de alimentare.
5	FB	Pin de feedback: detectează tensiunea de ieșire și o ajustează prin intermediul unei rețele de divizor extern.

Boost Converters, cum ar fi XL6009, utilizat în această configurație, sunt o poartă primitoare pentru cei care intră în domeniul Power Electronics.Fila metalică internă a convertorului se conectează în siguranță la pinul de comutare, încurajând dependența operațională.XL6009 funcționează într -un interval de intrare de la 5V la 32V, comută la frecvență de 400 kHz și poate furniza curenți de ieșire de până la 4A.Eleganța designului său este îmbunătățită de dioda SS34 Schottky, care oferă o eficiență notabilă și un răspuns rapid, atribuite trăsăturilor naturale ale redreselor Schottky.Această diodă asigură o scădere minimă a tensiunii înainte, gestionând eficient curentul până la 3A cu doar o scădere de 0,5V.

Bucla de feedback, realizată cu rezistențe R5 și R6, trebuie să fie reglată în mod expert pentru funcția de conversare de vârf.Tensiunea de ieșire, notată ca VO, poate fi derivată din ecuația VO = 1,25 (1+R5/R6).Prin fixarea R6 la 1 kΩ, R5 este setat la 1,65 kΩ.Această configurație precisă acceptă o protecție termică robustă și păstrează eficiența impresionantă de 94% a convertorului, subliniind necesitatea selecției exacte a componentelor și reglarea performanței superioare în sarcinile de conversie a tensiunii DC-DC.

Argumente pro şi contra

PRO

Dioda SS34 Schottky obțin apreciere în electronică pentru eficiența sa de remarcat și capacitățile de comutare rapidă.În scenarii de înaltă frecvență, aceste caracteristici contribuie la pierderi reduse de energie, stimulând astfel performanța circuitului general.Ușurința sa de implementare ajută la simplificarea proiectării circuitului.În plus, capacitatea de curent robust a diodei oferă o reacție de încredere la vârfurile de tensiune tranzitorii.Aceste caracteristici se dovedesc benefice în elaborarea proiectelor compacte și de încredere, demonstrate prin exemple practice în modulele de alimentare cu energie electrică, unde eficiența devine un factor decisiv.

Capacitatea de curent de creștere a diodei SS34 Schottky își arată valoarea în medii predispuse la creșteri bruște de tensiune, precum cele găsite în automobilele auto.Experiențele dezvăluie că gestionarea competentă a supratensiunii poate extinde longevitatea componentelor electronice, ceea ce ulterior scade cheltuielile de întreținere și crește fiabilitatea.Puteți sublinia frecvent modul în care implementarea metodologiilor de protecție a supratensiunii în jurul diodelor Schottky poate evita deteriorarea potențială a circuitului.

Contra

În ciuda beneficiilor sale, dioda SS34 Schottky nu este lipsită de provocările sale.O problemă proeminentă apare din curentul invers mai mare și scurgerea potențială în condiții de tensiune inversă.Aceasta provine din joncțiunea metal-semiconductor, reducând potențial precizia în circuite din cauza pierderilor de eficiență.Soluțiile comune se concentrează pe integrarea componentelor suplimentare, cum ar fi rețelele rezistive, pentru disiparea eficientă a curenților de scurgere.Mai mult decât atât, tensiunea maxică mai mică a diodei necesită o selecție detaliată a aplicației pentru a evita situațiile de defalcare inversă.

Puteți pleda frecvent pentru o evaluare minuțioasă a mediilor de aplicație atunci când alegeți dioda SS34 Schottky, cântăriți atât avantajele, cât și limitările sale.Prin alinierea caracteristicilor sale cu cerințele specifice ale unui circuit, performanța poate fi optimizată, reducând totodată dezavantajele potențiale.Această perspectivă sofisticată reflectă o expertiză mai largă a industriei, în care selecția strategică a componentelor joacă un rol dinamic în elaborarea sistemelor eficiente și de încredere.

Aplicații ale diodei SS34 Schottky

Diodele SS34 Schottky joacă un rol intrigant în diverse domenii tehnologice.Aceste componente ridică protecția circuitului prin prevenirea polarității inversă și gestionarea adept a fluxului de curent cu o eficiență remarcabilă.Implementarea lor pe scară largă în invertoarele de înaltă frecvență subliniază facilitarea lor de comutare rapidă, datorită scăderii lor minime de tensiune înainte și recuperării rapide.Când vine vorba de rectificare secundară, protecție împotriva polarității și roata liberă, aceste diode excelează odată cu reducerea pierderilor de energie, sporind proiectele de sistem conștiente de energie.

Converter DC-DC și invertoare

Diodele SS34 Schottky dețin un loc substanțial în invertoare de înaltă tensiune de înaltă tensiune și convertoare DC-DC.Ele asigură tranziții de tensiune lină, asigurând o adeptare eficientă a conversiei puterii.Prin substituirea diodelor tradiționale de siliciu în circuitele Buck/Boost, diodele Schottky oferă avantaje apreciabile, cum ar fi căderea de tensiune mai mică și eficiența crescută a sistemului.Aceste calități sunt în mare parte încântătoare pentru proiectele de dispozitive compacte și portabile, în cazul în care controlul producției de căldură și economisirea energiei au prioritate.

SMP -uri și iluminare

Diodele Schottky consolidează în mod semnificativ performanța dispozitivelor din cadrul surselor de alimentare a modului de comutare (SMP), adaptoare și lumea iluminatului.Capacitatea lor de a gestiona curenții mari, menținând în același timp o tensiune redusă, îmbunătățește fiabilitatea și eficiența dispozitivului - calități care rezonează atât în ​​cadrul electronicelor de consum, cât și în contexte industriale.De exemplu, în soluțiile de iluminare cu LED-uri, diodele Schottky susțin o putere de lumină constantă și un impact termic redus, subliniind rolul lor în menținerea reglării actuale și a durabilității pe termen lung.
