Ghid cuprinzător pentru Flip-Flop Dual D 74LS74

Acest articol explorează Flip-Flop 74LS74 D, o componentă cheie în sistemele logice secvențiale.El evidențiază funcționalitatea bistabilă a IC, configurația PIN, caracteristicile operaționale și aplicațiile diverse în electronice digitale.Veți obține informații despre rolul său în stocarea datelor, sincronizarea și proiectarea avansată a sistemului.

Catalog

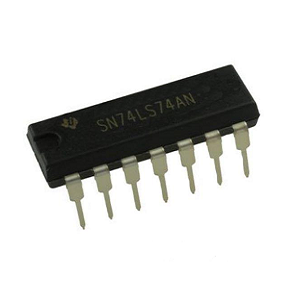

Prezentare generală a 74LS74 D-TYPE FLIP-FLOP

74LS74 Circuitul integrat, un flip-flop de tip D dublu, declanșat de margine, excelează în menținerea și modificarea datelor în cadrul cadrelor electronice digitale.Acesta demonstrează adaptabilitatea prin integrarea perfectă cu circuite diverse precum CMOS, TTL și NMOS, reflectând adecvarea acestuia pentru peisaje electronice variate.Proiectarea Flip-Flop îi permite să ajusteze ieșirile pe baza nivelurilor logice capturate în condițiile prestabilite de intrare scăzută, prezentând competența sa în analizarea și răspunsul la semnalele de intrare.

Acest flip-flop sesizează și păstrează intrarea D în fazele ciclului ceasului.Păstrează în mod specific starea la marginea pozitivă precisă a fiecărui puls de ceas.Această precizie în captare este prețuită în sistemele sincrone, unde momentul crește performanța sistemului.Această captare de date fiabilă este paralelă cu exactitatea cerută de instrumentele de precizie în aplicațiile de sincronizare sau de frecvență, care necesită consecvență neclintită.

La scară macro, s -ar putea să tragă paralele între funcția 74LS74 în sisteme sofisticate și sincronizarea necesară pentru orchestrarea operațiunilor complexe.Aici, sincronizarea precisă facilitează coerența și eficiența eficienței.Capacitatea Flip-Flop de a stoca în siguranță integritatea datelor pe cicluri explică utilitatea sa extinsă în diverse aplicații digitale, inclusiv stocarea datelor în memoria computerului și în medii.

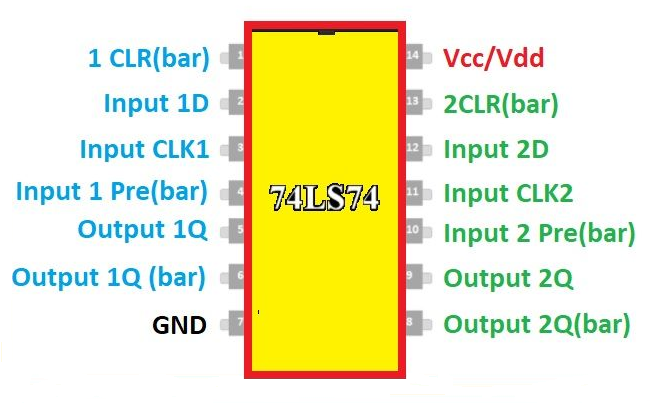

Configurare pin 74LS74

Nr. Pin	Simbolul pinului	Numele pinului	Descriere
5, 9	1Q / 2Q	Ieșire	Știftul de ieșire al flip -ului
6, 8	1Q ”(BAR) / 2Q” (BAR)	Ieșire complementară	Pin de ieșire inversat de flip flop
3, 11	1clk / 2clk	Pin de intrare ceas	Acești pini trebuie să fie prevăzuți cu puls de ceas pentru flip flop
1, 13	1clr (bar) / 2clr (bară)	Date clare	Resetează flip -flop -ul ștergându -și memoria
2, 12	1D / 2D	PIN de intrare a datelor	Știftul de intrare al flip -ului
4, 10	1pre (bar) / 2pre (bar)	Intrare înainte	Un alt pin de intrare pentru flip flop.De asemenea, denumit ca un setați pinul
7	VSS	Sol	Conectat la terenul sistemului
14	VDD/VCC	Tensiune de alimentare	Alimentează IC de obicei cu 5V

Caracteristicile celor 74ls74

• Funcționează pe 2V la 15V.

• Timp rapid de tranziție a semnalului de 40 de ani.

• Funcționează la temperaturi de la 0 ° C la 70 ° C.

• Ieșiri de până la 8mA pentru sarcini moderate.

• Flip-flop-uri de tip D dual cu intrări bipolare și ieșiri push-pull.

• Utilizare redusă a puterii, EMI redusă.

• Ideal pentru logică digitală, stocare de date și circuite secvențiale.

• Necesită o gestionare termică bună și o împământare adecvată.

Aplicații de 74ls74

Schimbați registrele și dispozitivele de control

În peisajul registrelor de schimb, 74LS74 formează secvențe complexe de sincronizare utilizate pentru gestionarea eficientă a fluxurilor de date.Prin furnizarea de transfer și sincronizare lină de date, îmbunătățește funcționalitatea circuitului digital.Manipularea sa precisă a datelor sporește eficacitatea convertirii datelor între formate seriale și paralele.Modelele de telecomunicații depind frecvent de această caracteristică pentru a menține integritatea datelor și precizia semnalului.

Circuite de memorie și tamponare

În arhitecturile de memorie, 74LS74 nu numai că stochează biți de date, dar asigură consecvența pe parcursul proceselor.Rolul său de tampon joacă un rol în executarea sarcinilor de intrare-ieșire în timp ce păstrează integritatea semnalului.Această tamponare este importantă pentru a evita pierderea de date în contexte de calcul de mare viteză.

Mecanisme de blocare

Capacitatea de blocare a anilor 74LS74 îi permite să păstreze în siguranță informațiile, deținând importanță în dispozitivele de retenție de stat.Aceste mecanisme joacă un rol în păstrarea stărilor de sistem în timpul ciclurilor de putere, permițând sistemelor să repornească exact.În sistemele de control auto, menținerea anumitor stări previne defecțiunile și îmbunătățește siguranța.

Integrare în televizoare, computere și instrumente de rețea

Ajută la executarea operațiunilor logice variate pentru prelucrarea semnalului și sarcini de afișare.Instrumentele de rețea câștigă din capacitatea cipului de a gestiona mai multe căi de date simultan, stimulând debitul și scăzând latența.

Echivalenți de 74ls74

• 74LVC2G80

• HEF40312B

Folosind IC 74LS74

74LS74 este un flip-flop versatil de tip D, cunoscut pentru comutarea rapidă și consumul redus de energie, ceea ce îl face ideal pentru sarcinile de date sincrone.Pentru a asigura o funcționare adecvată, începeți prin confirmarea faptului că pinii VCC și GND sunt conectați corect pentru a asigura o putere stabilă.Conexiunile fiabile de putere sunt importante pentru a preveni problemele cauzate de interferențe sau neregulile în aprovizionare.Intrarea ceasului, situată pe pinul 3, controlează calendarul capturii de date.Când ceasul primește un semnal ridicat, flip-flop surprinde date.Semnalele de ceas pot fi obținute de la microcontrolere (MCU) sau un cronometru 555, în funcție de nevoile de calendar ale circuitului.

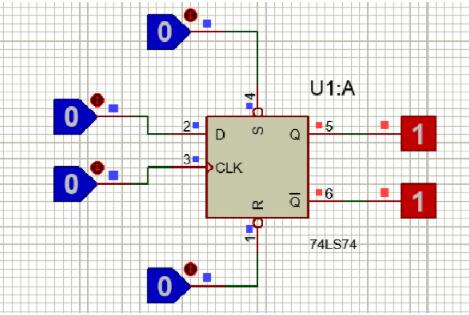

Funcționalitatea de resetare este o altă caracteristică importantă a 74LS74.Aplicarea unui semnal ridicat la intrările de resetare șterge datele stocate, o capacitate utilă în sistemele care necesită o ștergere rapidă a datelor.Amplasarea corectă a liniilor de resetare poate optimiza operațiunile și îmbunătăți performanța generală a sistemului.Pentru a spori în continuare fiabilitatea, este important să abordăm interferența potențială a semnalului prin practici de împământare eficiente și proiectarea strategică a circuitului.Aceste măsuri asigură că 74LS74 funcționează în mod constant, chiar și în configurații complexe.Puteți maximiza eficiența și dependența de 74LS74 în proiectele de circuit.Figura de mai jos prezintă circuitul integrat de tip flip-flop 74LS74 D-TYPE conectat într-o configurație care folosește ceasurile sale de ceas și resetează pentru a gestiona stările de date, demonstrând aplicarea sa într-un circuit logic digital.

74LS74 D-TYPE FLIP-FLOP

Pre (bar)	CLR (bar)	Clk	D.	Î	Q (bar)
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H		H	H	L
H	H		L	L	H
H	H	L	X	Q₀	Q₀ (bar)

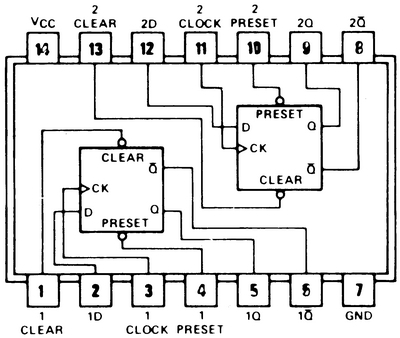

74LS74 Diagrama de conexiune

Avantajele lui D Flip-Flops

D Flip-Flops oferă un avantaj unic în proiectarea circuitului digital prin evitarea stărilor de intrare identice simultane.Acest aspect joacă un rol în evitarea curselor de semnal și în menținerea integrității datelor, în special în sistemele în care sincronizarea și secvențierea ridicând performanța.D Flip-Flops asigură consecvența prin captarea unei doar o intrare pe ciclu de ceas, netezind astfel fluxul de date și minimizând potențialele erori de metastabilitate.Pentru proiectanți, stabilitatea fluxului de date asigurat furnizat de D Flip-Flops este o caracteristică de încredere pentru a gestiona provocările de sincronizare care ar putea compromite sistemele de calculatoare sau de rețea.

Arhitectura lui D flip-flops oferă utilitate ca elemente de întârziere în cadrul aranjamentelor de circuit sofisticate.Folosind mecanisme închise, ele pot fi ajustate pentru a impune întârzieri specifice, gestionând propagarea semnalului cu precizie.Această sincronizare deliberată este benefică în arhitecturile de conducte care necesită date pentru a traversa mai multe etape în mod previzibil.Capacitatea de a modula întârzierea ajută la rezolvarea problemelor de blocare a ceasului, care, dacă sunt nesupravegheate, ar putea împiedica performanța circuitului.

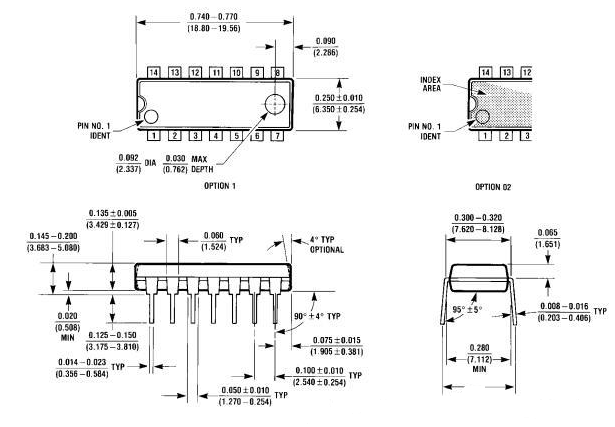

Pachet pentru 74ls74

Concluzie

Flip-Flop de tip D 74LS74 este important pentru gestionarea datelor cu precizie în electronica digitală, asigurând sincronizarea și stocarea fiabilă într-o varietate de aplicații.Versatilitatea și eficiența sa în procesarea și păstrarea datelor îl fac o componentă valoroasă în crearea de sisteme electronice stabile și funcționale.Cu capacitatea de a funcționa în condiții diferite, menținând în același timp integritatea semnalului, 74LS74 continuă să fie un bloc de construcții în avansarea proiectării și implementării electronice.Relevanța sa continuă și adaptabilitatea în contextele tehnologice noi arată importanța sa în domeniu.
