Ghid cuprinzător pentru AD736 True RMS-to-DC Converter IC

Acest ghid explorează circuitul integrat AD736, cunoscut pentru precizia sa în transformarea True RMS în tensiunea DC.Cu capacitatea de a gestiona diferite forme de undă, AD736 este ideal pentru aplicații de înaltă precizie, cu putere redusă, precum sisteme de energie regenerabilă și dispozitive medicale.Vom acoperi specificațiile, utilizările și caracteristicile de design care îl fac important în electronica modernă.

Catalog

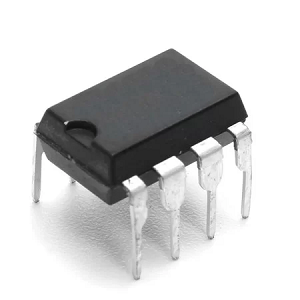

Ce este AD736?

AD736 este un circuit integrat extrem de versatil, conceput pentru o conversie exactă de tensiune RMS-DC, cu un consum minim de energie și o marjă de precizie de ± 0,3 mV și ± 0,3% pentru intrările de undă sinusoidală.Capacitatea sa de a gestiona diverse forme de undă, cum ar fi semnalele pulsului și undele sinusoidale controlate de triac, o face ideală pentru îmbunătățirea redresorilor de precizie și adaptarea la aplicații electronice diverse.De la sisteme de energie regenerabilă care necesită o prelucrare exactă a semnalului la dispozitive cu baterii care beneficiază de un consum redus de energie, AD736 acceptă eficiență și fiabilitate.Arhitectura sa precisă este bună pentru industrii precum echipamentele medicale și industriale.Combinând proiectarea compactă, tehnologia avansată și eficiența costurilor, AD736 exemplifică tendințele moderne în proiectarea circuitului multifuncțional, oferind soluții scalabile pentru aplicații bazate pe precizie.

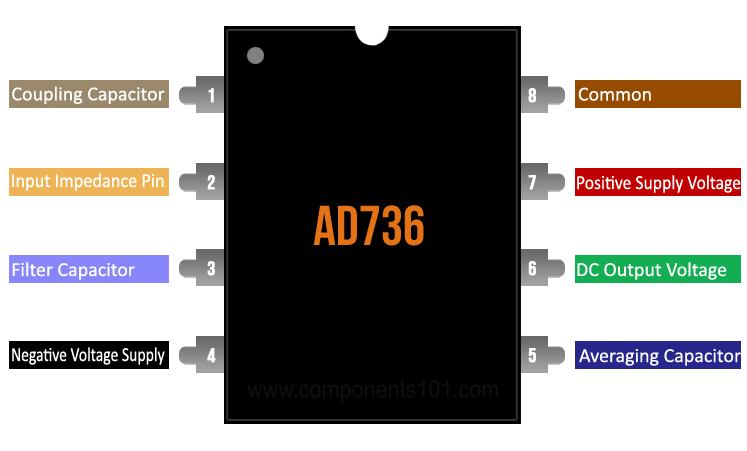

Configurare PIN AD736

Nr. Pin	Numele pinului	Descriere
1	CC	Condensator de cuplare
2	Vin	Pin de impedanță de intrare mare
3	Cf.	Conectați un condensator de filtru auxiliar cu trecere mică de la Ieșire
4	-Vs	Tensiune negativă de alimentare dacă se utilizează livrări duble sau La sol dacă este conectat la o sursă cu o singură aprovizionare
5	Cav	Conectați condensatorul medie aici.
6	Ieșire	Tensiune de ieșire DC.
7	+Vs	Tensiune de alimentare pozitivă.
8	Com	Comun.

Caracteristici și specificații AD736

Caracteristică/specificații	Descriere
Impedanță de intrare ridicată	10¹² Ω
Curent de prejudecată de intrare scăzută	25 Pa
Precizie maximă ridicată	± 0,3 mV ± 0,3% din lectură
Conversia RMS cu factori de creastă de semnal	Până la 5
Gama largă de alimentare cu energie electrică	+2,8 V, −3,2 V până la ± 16,5 V
Putere scăzută	200 µA Curent maxim de furnizare
Ieșire de tensiune tamponată	Da
Trimite externe necesare pentru precizie	Nu
Curent de așteptare	Doar 25 μA
Impedanță de ieșire	8 kΩ
Rating ESD	500 v
Interval de temperatură de stocare	–65 ° C până la +150 ° C.

Echivalent pentru AD736

• AD637

• AD636

AD736 Pachete disponibile

PDIP cu 8 plumb

PDIP-ul cu 8 plumb se remarcă datorită adaptabilității sale, ceea ce îl face un activ în prototiparea și producția la scară mică.Acest tip este preferat în setările în care instalarea manuală, înlocuirea simplă și testarea au prioritate.Designul său de durată este benefic în arenele educaționale și laboratoarele experimentale, promovând iterații și ajustări rapide, fără a fi nevoie de instrumente specializate.Accesibilitatea PDIP aprinde un sentiment de realizare în cei care își modifică și își perfecționează design -urile, îmbunătățindu -și în continuare atragerea.

8 Cerdip-Lead

Cerdip-ul cu 8 plumb excelează în condiții adverse, structura sa ceramică oferind o stabilitate superioară a temperaturii și robustete mecanică.Ideal pentru scenarii de înaltă calitate, cum ar fi operațiunile aerospațiale și militare, reprezintă statornici și precizie.Prin îndurarea unor medii dure, fără pierderea funcției, rolul Cerdipului întruchipează o încredere liniștită, răsunând statutul său de erou nespus în aplicațiile în care stabilitatea este prețuită.

8-plumb SOIC

Potrivit pentru aplicații care prioritizează o amprentă mai mică și o utilizare eficientă a spațiului de bord, SOIC cu 8 plumb strălucește în proiectele care necesită miniaturizare și lejeritate.Tehnologia sa de montare a suprafeței deschide calea pentru electronice elegante și dispozitive portabile.Acest lucru elegant se aliniază cu urmărirea industriei de dispozitive progresiv mai mici, mai eficiente, o tendință care captivează inimile care caută inovație fără compromisuri.

Utilizarea convertorului AD736 RMS-TO-DC

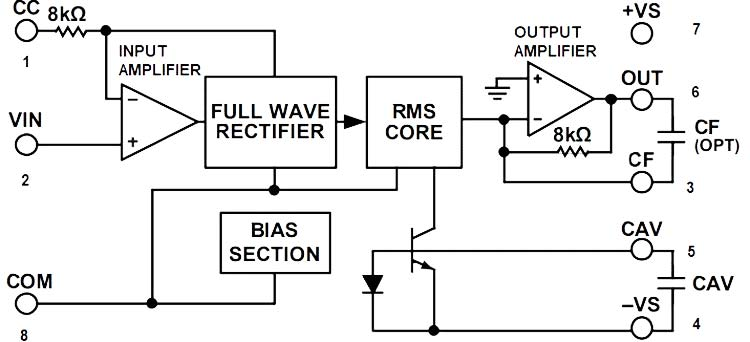

AD736 este un convertor RMS-TO-DC versatil și precis, conceput pentru a converti semnale de curent alternativ (AC) în ieșiri de curent direct (DC) corespunzătoare, permițând livrarea stabilă a puterii printr-un rezistor.Arhitectura sa internă integrează componente precum un amplificator de intrare, un redresor cu undă completă de precizie, un nucleu RMS și un amplificator de ieșire, care funcționează la unison pentru a asigura conversia RMS lină și precisă.În funcție de configurație, AD736 poate funcționa ca un convertor care răspunde mediu sau ca un adevărat convertor RMS-TO-DC.În modul mediu de răspuns, dispozitivul rectifică și filtrează semnalul AC pentru a calcula o tensiune echivalentă RMS prin scalarea valorii medii.Figura de mai jos ilustrează diagrama bloc funcțională a AD736, care prezintă modulele sale interne, inclusiv amplificatorul de intrare, redresorul cu undă completă, nucleul RMS și amplificatorul de ieșire.Această diagramă evidențiază fluxul logic al procesului de conversie RMS-TO-DC.

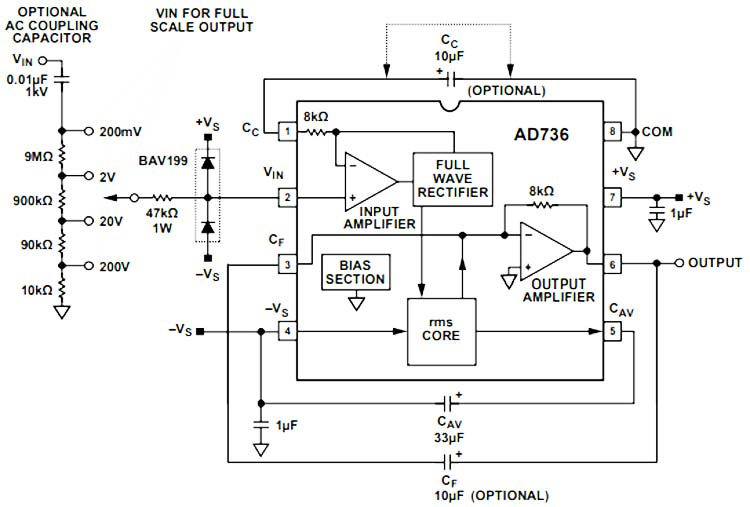

Proiectarea inovatoare a dispozitivului încorporează o impedanță de intrare ridicată pentru a minimiza erorile de încărcare, ceea ce îl face în special potrivit pentru aplicațiile care necesită măsurători precise de joasă tensiune, cum ar fi evaluarea tensiunilor de atingere de 200 mV.Componentele externe, cum ar fi rezistențele și diodele, pot fi adăugate pentru a proteja împotriva suporturilor de tensiune a liniei de curent alternativ, sporind durabilitatea și fiabilitatea configurației.Puteți adapta în continuare AD736 la aplicații specifice urmând recomandări în fișa tehnică, cum ar fi ajustarea valorilor condensatoarelor de cuplare sau netezirea condensatoarelor pentru a modifica timpul de răspuns sau pentru a îmbunătăți performanța în condiții unice.Această adaptabilitate face din AD736 o alegere ideală pentru o gamă largă de nevoi de măsurare RMS.Figura de mai jos oferă un circuit de aplicație detaliat pentru AD736.Include componente externe opționale, cum ar fi condensatoare de cuplare și diode de protecție, împreună cu configurațiile recomandate pentru realizarea conversiei și protecției exacte a RMS împotriva creșterii tensiunii în diferite scenarii.

Aplicațiile AD736

Măsurarea preciziei: Ideal pentru măsurarea precisă a tensiunilor non-sinusoidale.Utilizat frecvent în laboratoare pentru validarea precisă a datelor în timpul experimentelor.

Voltmetre de precizie: Voltmetre de precizie a puterii utilizate în setări educaționale și industriale.Fiabil și adaptabil nevoilor de măsurare a tensiunii diverse.

Multimetre și versatilitate: Îmbunătățește funcționalitatea multimetrică pentru măsurarea diverșilor parametri dincolo de tensiune.Preferat pentru designul său compact, multifuncțional.

Conversiile RMS operate de baterie la DC: Eficient din punct de vedere energetic pentru utilizarea pe termen lung pe dispozitivele cu baterii.Excelent pentru munca de teren în zone îndepărtate, cu acces limitat la putere.

Aplicații medii de circuit de răspuns: Utilizat în testarea audio și contorizarea puterii pentru o performanță constantă.Îmbunătățește calitatea sunetului și îmbunătățește fiabilitatea echipamentelor audio.

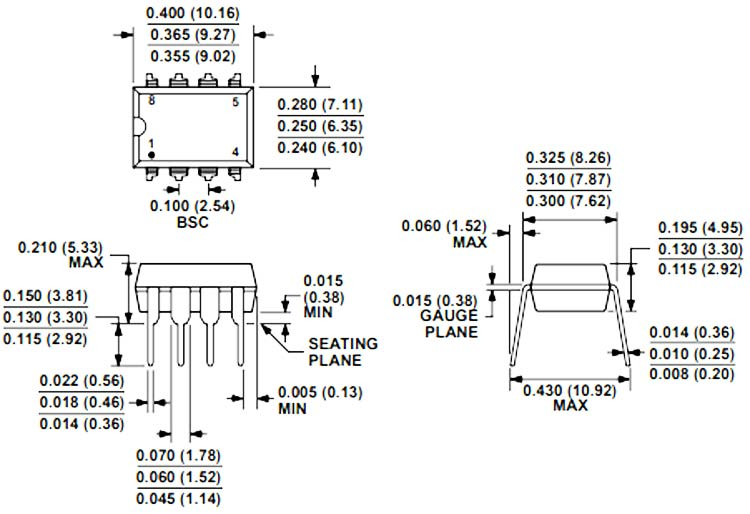

AD736 Model și dimensiuni 2D
