Ghid cuprinzător pentru amplificatorul operațional dual LM1458

Acest ghid explorează LM1458, un dublu amplificator operațional evaluat pentru versatilitatea și fiabilitatea sa în electronică.Vom acoperi designul, utilizările și dependența sa, arătând cum îmbunătățește performanța în sisteme precum procesarea audio și condiționarea semnalului.LM1458 combină simplitatea cu adaptabilitatea, ceea ce o face o alegere.Revizuind specificațiile, operațiunile și opțiunile de ambalare, acest ghid vă va oferi o înțelegere clară a LM1458 și cum să îl utilizați eficient în proiectele dvs.

Catalog

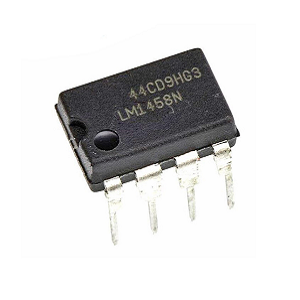

Ce este LM1458?

LM1458 este un circuit integrat cu amplificator dual (OP-AMP), utilizat pe scară largă în electronice pentru simplitatea, fiabilitatea și versatilitatea sa.Combină două OP-AMP-uri într-un singur pachet, ceea ce îl face ideal pentru sarcini precum procesarea audio și condiționarea semnalului.Designul său dual îi permite să gestioneze simultan mai multe semnale, ceea ce face o potrivire excelentă pentru aplicații precum sisteme audio sau procesare complexă a semnalului.În procesarea audio, LM1458 este apreciat pentru îmbunătățirea calității sunetului, reducând la minimum distorsiunea, păstrând claritatea semnalelor delicate.În condiționarea semnalului, LM1458 joacă un rol cheie în sarcini precum filtrarea zgomotului sau reglarea amplitudinii semnalului, asigurând că semnalele sunt curate și gata pentru procesare ulterioară.Acest lucru este deosebit de important în sistemele care implică senzori sau comunicare.LM1458 este, de asemenea, extrem de de încredere, oferind performanțe consistente în diferite medii.Designul său rezistent și operațiunea stabilă îl fac o alegere fiabilă care lucrează pe proiecte pe termen lung sau solicitante, reducând nevoia de întreținere frecventă.

Caracteristici și specificații LM1458

Caracteristică/specificații	Detalii
Tensiune de funcționare	12V DC - 18V DC (Max)
Disiparea puterii (max)	400 MW
Temperatura de funcționare	0 ° C până la +70 ° C.
Raportul de respingere a modului comun	70 dB până la 90 dB
Rata de culegere	0,5 V/µs
Tensiune de compensare a intrării	5 mv
Tip	OP-AMP dublă cu intrare JFET

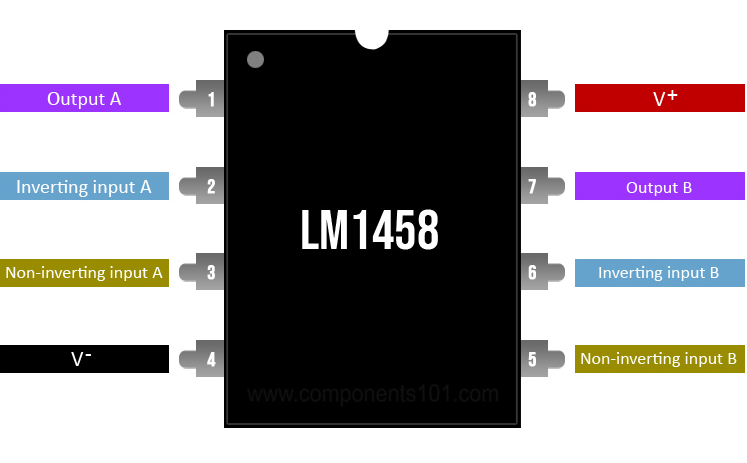

Configurare pin LM1458

Nr. Pin	Tip de pin	Descriere
1	Ieșire a	OP-AMP 1 ieșire
2	Inversarea intrării a	OP-AMP 1 Intrare de inversare
3	Intrare care nu este inversare a	OP-AMP 1 intrare de inversare
4	V-	Sol
5	Intrare care nu este inversare b	OP-AMP 2 Intrare care nu inversează
6	Intrare inversă b	OP-AMP 2 Intrare de inversare
7	Ieșire b	OP-AMP 2 Ieșire
8	V+	Tensiune de alimentare pozitivă

Cum funcționează amplificatoarele operaționale?

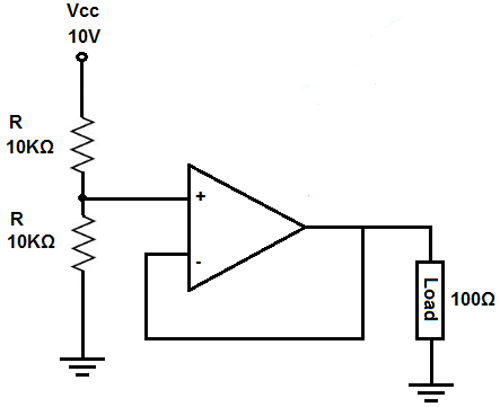

Amplificatoare operaționale, sau op-ampere, utilizate pentru amplificarea și controlul semnalelor electrice cu precizie.Un model popular, LM1458, este cunoscut pentru versatilitatea sa în amplificarea audio și ca adept al tensiunii.În sistemele audio, amplifică semnalele slabe pentru a conduce difuzoarele cu un sunet clar și o distorsiune minimă, în timp ce configurația sa de urmărire a tensiunii asigură tensiunea de ieșire se potrivește cu tensiunea de intrare, acționând ca un tampon pentru a păstra integritatea semnalului.Acest lucru este util în circuitele cu impedanță mare, unde previne pierderea și denaturarea semnalului, asigurând stabilitatea.Diagrama furnizată evidențiază această funcționalitate, care arată un circuit de urmărire a tensiunii în care un divizor de rezistență de 10kΩ oferă o intrare constantă, iar OP-AMP iese aceeași tensiune la o sarcină de 100Ω.Acest exemplu demonstrează rolul OP-AMP în izolarea și protejarea circuitelor, menținând în același timp performanțe fiabile, subliniind importanța sa în designul electronic modern.

LM1458 Pachete disponibile

IC LM1458 este disponibil în două tipuri de pachete: TO-99 și PDIP 8-Lead, fiecare catering către diferite proiecte și nevoi practice. Pachet de metal la 99 de metal Oferă o disipare excelentă a căldurii și durabilitate, ceea ce o face ideală pentru aplicații de înaltă performanță în medii solicitante precum militar și aerospațial.În schimb, PDIP pachet este apreciat pentru accesibilitatea și ușurința de utilizare, ceea ce o face o alegere populară pentru proiecte electronice, prototipuri și academice, datorită simplității sale în asamblare și înlocuirea componentelor.

Opțiuni alternative LM1458

• TL074

• LF393N

• MCP6002

LM1458 Modele echivalente

• TLV9302

• LM1558

Aplicațiile LM1458

Circuite de urmărire a tensiunii

Amplificatorul operațional LM1458 este utilizat în mod obișnuit în circuitele de urmărire a tensiunii, apreciat pentru impedanța sa de intrare ridicată, cuplată cu o impedanță de ieșire scăzută.Aceste calități protejează integritatea semnalului, evitând totodată extragerea de putere suplimentară de la sursă.În contexte practice, această configurație este excelentă pentru semnalele de tamponare, în special în aplicațiile de senzori în care este importantă claritatea semnalului de conservare.Prin minimizarea pierderii semnalului și menținerea amplitudinii originale, circuitele de urmărire a tensiunii își găsesc locul în instrumentare de precizie.

Circuite de inversare

LM1458 joacă, de asemenea, un rol în circuitele de inversare pentru a inversa faza unui semnal de intrare.Această aplicație strălucește în prelucrarea audio și tehnologia de comunicare, unde este utilizată manipularea fazelor pentru obținerea efectelor audio și a clarității semnalului.Funcționarea precisă a LM1458 în aceste circuite ajută la reducerea distorsiunii, păstrând fidelitatea pe diverse frecvențe.În sisteme audio mai complexe, astfel de circuite permit semnalelor în fază mixtă să producă caracteristici de sunet distincte.

Convertoare curente-tensiune

Pentru sistemele în care sunt necesare măsurare și gestionare curentă, LM1458 excelează în configurațiile convertorului curent-tensiune.Această configurație este necesară în traducerea citirilor curente în semnale de tensiune pentru monitorizare și analiză eficientă, în special în mediile de instrumentare.Capacitatea LM1458 de a se adapta la condiții de intrare variabile cu precizie asigură date fiabile atât în ​​contexte de laborator, cât și în contexte industriale, domenii de semnal de legătură și promovarea utilizării dispozitivelor analogice în sisteme de control automat.

Redresoare

LM1458 este utilizat în proiectarea redresorilor, care transformă semnalele de curent alternativ în DC pentru surse de alimentare și numeroase dispozitive electronice.Acest proces depășește simpla conversie prin stabilizarea producției DC, minimizarea ondulării și asigurând o livrare fiabilă de energie.Rectificatorii care încorporează LM1458 sunt mari în sistemele de energie regenerabilă, unde conversia și condiționarea puterii din surse dinamice solare sau eoliene sunt necesare pentru o distribuție de energie stabilă.

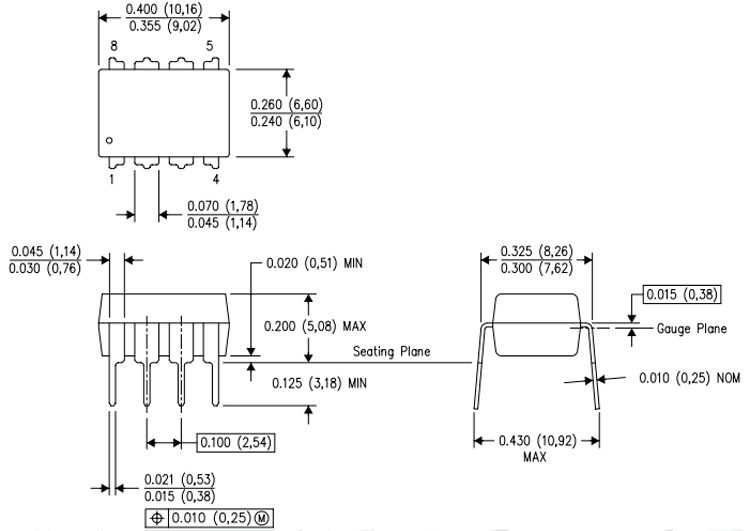

LM1458 Model și dimensiuni 2D
