Prezentare generală a contoarelor Up/Down: Proiectarea circuitului și 74193 IC explicată

În lumea complexă a electronicelor digitale, contoarele joacă un rol major în proiectarea secvențială a circuitului, permițând o înregistrare precisă a impulsurilor digitale în diferite aplicații.Aceste componente de bază sunt alimentate de Flip-Flops (FFS) sincronizate cu semnale de ceas (CLK), asigurând urmărirea și procesarea temporală fiabilă a datelor.Indiferent dacă funcționează ca dispozitive separate sau ca părți de bază ale sistemelor mai mari, contoarele au devenit o necesitate în proiectarea digitală.Printre diversele tipuri de contoare, contoarele de sus/jos ies în evidență pentru capacitatea lor unică de a număra în ambele direcții, oferind o flexibilitate și eficiență inegalabile.În acest articol, săpătăm mecanica, aplicațiile și semnificația contoarelor de sus/jos, cu un reflector pe versatilul 74193 IC.Explorând rolul lor în sisteme reale și inovații digitale, ne propunem să vă oferim un ghid cuprinzător.

Catalog

Înțelegerea contorului Up/Down

Contoarele în sus/în jos oferă o metodă de numărare complexă, permițând operațiuni de direcționare duală pe baza unor semnale de control particulare.Aceste contoare se găsesc în aplicațiile în care numărarea în sus și în jos sunt ambele necesare, așa cum se vede în tehnologiile TTL - cum ar fi 74LS190 și 74LS191 - care schimbă adept moduri de numărare ca răspuns la directivele lor de intrare.

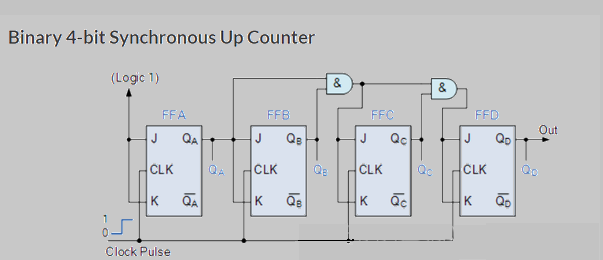

Binar pe 4 biți în sus/în jos contor

Contorul pe 4 biți ilustrează numărarea binară, navigând cu pricepere de la 0000 la 1111 și buclați ciclic.Impulsurile de ceas conduc mecanismul de creștere pe un interval 0-15, fiecare căpușă determinând metodic o stare ulterioară.

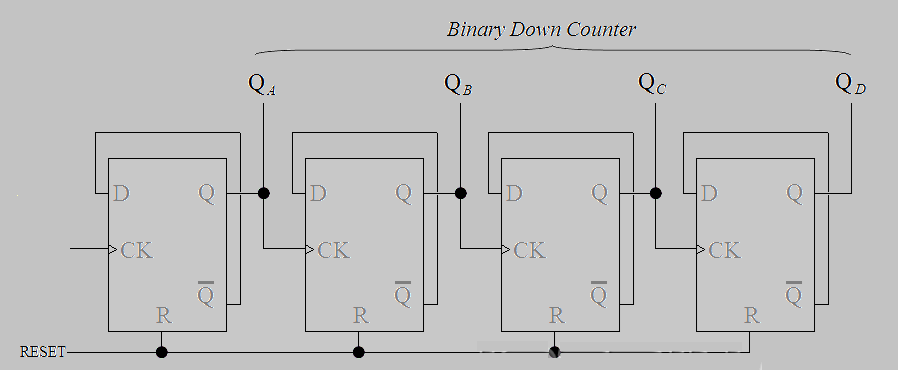

În schimb, procesul de decrement, trecând de la 1111 la 0000, se bazează pe patru flip-flop-uri de tip D activate de marginile ceasului.Utilizarea inovatoare a mecanismelor de feedback inversate atinge o interacțiune armonioasă a rezultatelor, evidențiind atât creativitatea, cât și precizia.

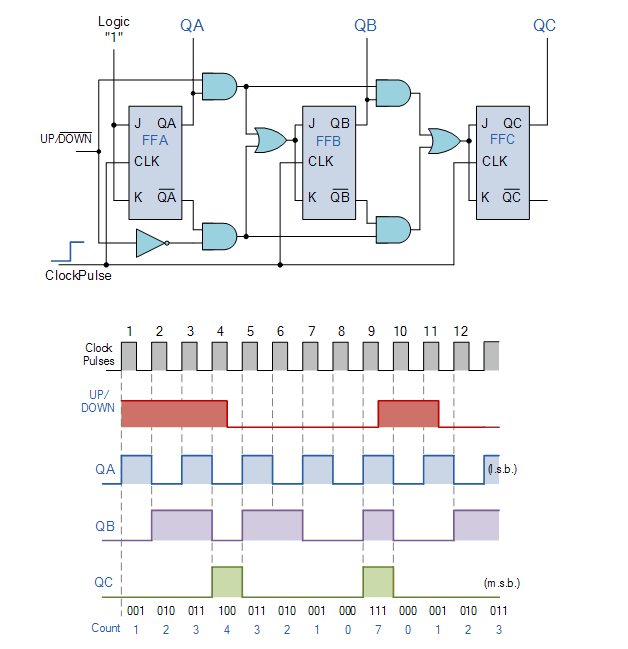

Contor sincron pe 3 biți în sus/jos

Contorul sincron pe 3 biți, folosind JK Flip-Flops, exemplifică o abordare eficientă a numărării de la 0 (000) la 7 (111) și înapoi.Proiectarea sa sincronă permite un control rafinat asupra procesului de numărare, unde fiecare tranziție de stare este coordonată prin comenzi precise de intrare.Această caracteristică îmbunătățește precizia în numărarea în sus de la 0 la 7, în timp ce gestionează în mod sigur numărarea în jos de la 7 înapoi la 0.

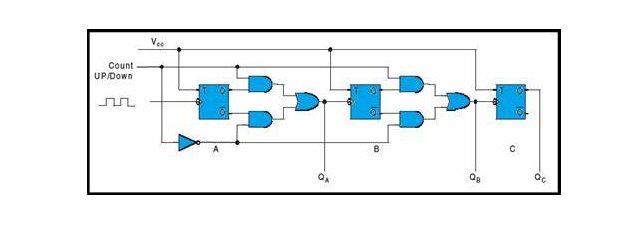

Proiectarea unui contor în sus/jos

Circuitul de contor pe 3 biți reprezintă un element cheie în proiectarea digitală, care servește diverse scopuri și sincronizare.Acesta folosește în mod constant flip-flops (FFS) pentru a determina direcția numărului-ascendent sau descendent.

În modul up-count, fiecare FF este aliniat cu o intrare de ceas provenită de la ieșirea precedentă a FF (Q), ghidând circuitControl, inclusiv ceasuri digitale și calculatoare în care precizia provoacă satisfacție și fiabilitate.

Trecerea la modul de judecată în jos necesită o abordare inteligentă, implicând ieșirile inverse ale Flip-Flops.Deviere de la un marș simplu înainte, această configurație redirecționează fiecare intrare de ceas a fiecărui FF pentru a primi semnale din complementul ieșirii Q a FF precedente.În consecință, circuitul contează invers, de la Binary 111 înapoi la 000. O astfel de funcționalitate adaptabilă se dovedește în principal atrăgătoare atunci când proiectăm contoare reversibile pentru backtracking -ul în sisteme precum odometrele digitale și cronometrele de decrement - plăcerea subtilă de a se deplasa înapoi la fel de lin, precum înainte nu poate fi trecută cu vederea.

Mecanica contorului Up/Down

Funcționalitatea contorului Up/Down se bazează pe o intrare de control care definește modul operațional, dictând dacă numărul va urca sau va coborî.Esența funcționării sale constă în sincronizarea perfectă între ieșirea de flip-flops (FFS) și semnalele de control care afectează FF-urile ulterioare.În aplicații, chiar și cea mai mică abatere de la sincronizarea perfectă poate duce la numărarea erorilor, subliniind cât de dinamică este de a coordona cronometrarea semnalului precis.

• Mod de numărare

Stat	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Mod de numărare

Stat	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

Într-o configurație tipică, trei flip-flops stochează o valoare digitală pe 3 biți, permițând un număr binar cuprins între 0 și 7. Vă puteți confrunta frecvent cu provocări menținând fiabilitatea valorilor stocate, în special atunci când aveți de-a face cu medii care se confruntă cu zgomot electric sau interferență.Pentru a aborda aceste provocări, se folosesc adesea tehnici suplimentare de sincronizare sau filtrare, asigurându -se că datele sunt păstrate cu integritate în timpul tranzițiilor.

Gatele logice au impact semnificativ asupra modului în care sunt direcționate aceste semnale, asigurând că contorul respectă nevoile sale operaționale.Ei gestionează fluxul pentru a se asigura că o singură stare - fie creșterea sau scăderea - rămâne activă în orice moment.Circuitele avansate pot încorpora logica programabilă, oferind adaptabilitatea îmbunătățită și ajustări dinamice.Acest lucru introduce un aspect intrigant: proiectarea contoarelor cu previziune pentru scalabilitatea viitoare își poate extinde semnificativ utilitatea.

Rafinarea dinamicii pulsului ceasului folosind un contor în sus/în jos

Un contor în sus/în jos transformă stările prin reglarea ieșirilor Flip-Flop (FF) ca răspuns la modificările pulsului de ceas.

• În scenariul de numărare în sus: Conectați flip-flop-ul inițial la logica 0, determinându-l să se comporte pe marginile ceasului descendent, îmbunătățind sincronizarea cu obiectivele sistemului pentru un flux perfect.Gândurile derivate din experiențele de proiectare a circuitului digital sugerează că echilibrarea acestor acțiuni de comutare poate reduce declanșatoarele false, crescând astfel fiabilitatea în timp.

Numărare în jos și tranziție de stat armonioasă

• În modul de numărare în jos: conectați-vă la logica 1 pentru a permite tuturor flip-flops-ului să se comporte, ceea ce duce la o scădere lină din stări superioare.Această metodă poate fi asemănătoare cu dezlegarea atentă a unui arc, unde precizia și calendarul asigură o tulpină mecanică minimă în timpul revenirii la valoarea inițială.Acest aranjament facilitează o scădere treptată până la solicitarea unei secvențe de resetare.

Resetarea eficientă a ciclului și asigurarea consistenței

Resetările de rutină apar la fiecare opt cicluri de ceas, asigurând o funcționare constantă.Cadrul cu opt cicluri oferă o fază definită pentru fiecare schimbare de stat, asigurându-se că fiecare fază este finalizată eficient înainte de începerea următoarei.Feedback -ul din aplicațiile practice sugerează că aceste resetări periodice împiedică acumularea erorilor, consolidarea echilibrului operațional.

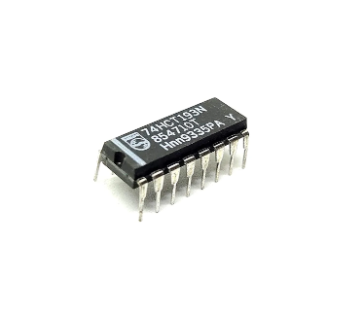

74193 Prezentare generală a contorului în sus/în jos

74193 Circuit integrat, cunoscut sub numele de contor binar sincron pe 4 biți, gestionează adept atât funcțiile de numărare în sus, cât și în jos.Capacitatea sa de a gestiona secvențele de numărare până la un modul de 16 se împrumută la o gamă largă de aplicații digitale.Acest IC este proiectat în mod unic cu terminale special pentru numărarea în sus și în jos, alături de o resetare principală și o intrare de încărcare, care oferă o ușurință în configurarea stării inițiale în funcție de nevoi diferite.

Arhitectura IC 74193 acceptă numărarea direcțională fără efort.În dispozitivele digitale, alegerea dintre numărarea ascendentă și descendentă îmbunătățește adaptabilitatea sistemului.Fiecare operație de numărare este aliniată cu exactitate la pulsul ceasului, ceea ce îl face o alegere fiabilă pentru sistemele complicate în care momentul este esențial.Pentru dvs., această sincronizare poate fi un factor strategic în asigurarea executării consistente a secvenței.

O caracteristică cheie a acestui IC este resetarea principală, care permite resetarea imediată a tuturor biților - o funcție adesea implementată în timpul pornirii sau la rectificarea erorilor.Mai mult, intrarea de încărcare își crește utilitatea, permițându -vă să setați numărul inițial predeterminat, permițând un grad de personalizare necesar într -o varietate de contexte digitale.O astfel de personalizare devine de bază în scenarii în care dispozitivele suferă o inițializare regulată sau necesită o manipulare specială în timpul întreruperilor.

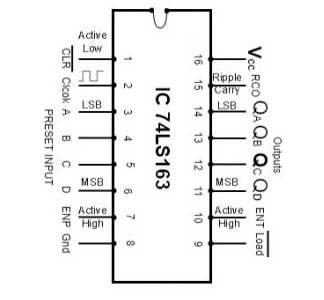

Configurare PIN

Numărul PIN	Numele pinului	Descriere
Pin 1	CLR	O intrare de resetare activă-scăzută.
Pin 2	Clk	Un semnal de intrare a ceasului.
Pinul 3	A (LSB)	Intrare presetată de date.
Pinul 4	B	Intrare presetată de date.
Pinul 5	C.	Intrare presetată de date.
Pinul 6	D (MSB)	Intrare presetată de date.
Pinul 7	ENP	O intrare activă înaltă etichetată ENP.
Pinul 8	GND	Pinul măcinat.
Pinul 9	Încărca	O intrare activă de încărcare a datelor active.
Pinul 10	Ent	O intrare înaltă activă etichetată ENT.
Pinul 11	QD (MSB)	Ieșire flip-flop.
Pinul 12	QC	Ieșire flip-flop.
Pinul 13	QB	Ieșire flip-flop.
Pinul 14	QA (LSB)	Ieșire flip-flop.
Pinul 15	RCO	Ripple transportă tranziția de ieșire de la 0 la 1.
Pinul 16	VCC	Pin de intrare de putere.

Caracteristici

Caracteristică	Descriere
Frecvența CLK	Funcționează cu o frecvență CLK de 32 MHz.
Utilizarea puterii	Utilizarea puterii este limitată la 93 MW.
Tip contor	Funcționează ca un modul de 4 biți-16 în sus/în jos.
Intrări prestabilite	Vine cu intrări presetate disponibile.
Programare	Caracteristici programare sincronă.
Ripple Carry	Are o transport intern de ondulare pentru numărarea eficientă.
Transporta ieșire	Oferă o ieșire de transport adecvată pentru cascada n-bit.
Timp de propagare	Se mândrește cu un timp de propagare de 14 ns.

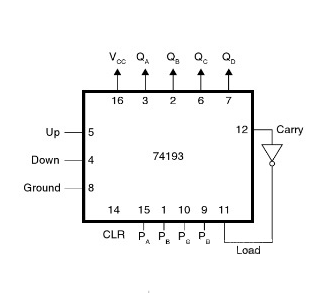

Construirea unui contor în sus/în jos cu IC 74193

Complexul 74193 IC, recunoscut pentru funcțiile sale de numărare adaptabile, este o componentă valoroasă în sistemele digitale pentru a permite sarcinile de numărare versatile în sus/jos.În aspectul circuitului, PIN-16 este conectat la VCC pentru a furniza IC puterea operațională.Pinii clare sunt fundamentați strategic, ceea ce acționează pentru a reseta contorul atunci când este necesar, contribuind la menținerea fiabilității și performanței sistemului.

Datele binare intră în IC prin pinii PA, PB, PC și PD.Produsele binare corespunzătoare pot fi accesate la QA, QB, QC și QD, care furnizează un număr procesat, care sunt în mare parte benefice pentru sarcini precum circuitele de sincronizare și divizoarele de frecvență care solicită o precizie ridicată.

Direcția de numărare, indiferent dacă este incrementată sau decrement, este controlată prin intrări specializate de ceas.Această capacitate vă permite să reglați dinamic secvența de numărare a IC, îmbunătățindu -i flexibilitatea în diferite aplicații.Atunci când utilizați IC în scenarii practice, este dominant să modelați cu atenție pulsul de ceas și să abordăm problemele de zgomot pentru a evita numărul incorect, asigurându -se că circuitul funcționează în mod fiabil.

Analiza comparativă a contorului și a contorului în sus

Up Counter	În jos
Blatul UP se ridică de la „0” la limita sa maximă	Contorul de jos pornește de la valoarea maximă și coboară la „0”
Contează evenimente într -o secvență ascendentă	Contează evenimente într -o secvență descendentă

Punctele forte și limitările contoarelor în sus/jos

Puncte forte

Contoarele în sus/în jos oferă o varietate de beneficii, în special în lumea Integrarea în sisteme de mare viteză.Structura lor simplă de flip-flop ajută la conectivitatea fără efort, ducând adesea la opțiuni eficiente din punct de vedere al costurilor pentru dispozitivele digitale, unde minimizarea complexității este o prioritate. Capacitatea de a număra în ambele direcții - în sus și în jos - adaugă versatilitatea, dovedindu -se benefic în aplicații precum ceasurile digitale sau contoarele de evenimente, unde este de dorit numărarea bidirecțională. În plus, funcționalitatea lor strălucește în sistemele de testare utilizate pentru confirmarea semnalelor logice.Aplicațiile practice le apreciază design necomplicat, care asigură depanarea și întreținerea mai simplă, oferind un avantaj remarcabil pentru dvs.

Limitări

În ciuda punctelor forte, contoarele de sus/jos prezintă limitări particulare, în special în ceea ce privește precizia la frecvențe ridicate. Pe măsură ce viteza operațională crește, acestea pot întâmpina inexactități, reprezentând provocări în sistemele care acordă prioritate fiabilității ridicate. Aceste inexactități provin adesea de la dependența de sincronizarea ceasului extern, care poate în mod specific necesită circuite suplimentare flip-flop.Astfel de cerințe pot Creșteți complexitatea circuitului și introduceți întârzieri potențiale de sincronizare.Mai mult, atunci când gestionați sisteme complicate de biți, Orice întârzieri asociate cu contoarele pot agrava, afectând performanța generală a sistemului.În consecință, puteți explora frecvent soluții alternative sau componente suplimentare pentru a atenua aceste efecte, bazându -și strategiile pe tehnici de sincronizare îmbunătățite.Navigarea acestor compromisuri necesită o evaluare atentă a nevoilor sistemului și modul în care astfel de elemente ar putea avea impact asupra performanței, de multe ori te îndreaptă către îmbunătățiri strategice de proiectare adaptate cerințelor specifice de aplicații.

Utilizarea contoarelor Up/Down

Contoare de inversare automată

În lumea ingineriei sistemelor care necesită un control minuțios, contoarele în sus/în jos introduc o caracteristică utilă: ajustarea automată a direcției de numărare la limitele stabilite.Această adaptabilitate acceptă o tranziție impecabilă între numărarea înainte și înapoi.O astfel de funcție devine apreciată în special în mediile automate în care mișcarea de urmărire în ambele direcții are impact profund eficiența operațională.Robotica industrială, de exemplu, valorifică acest atribut pentru a asigura precizia după ce a atins granițele de mișcare.

Divizoare de ceas

În cadrul sistemelor electronice digitale, contoarele de sus/jos contribuie semnificativ la fabricarea divizoarelor de ceas, care modulează adept frecvența semnalelor de ceas.Această modulare ajută la construirea de semnale de sincronizare care sunt esențiale pentru conducerea componentelor diverse la diferite frecvențe în cadrul unui sistem integrat.Oferind ceasuri de viteze diferite, aceste contoare joacă un rol major în sincronizarea proceselor variate, satisfăcând astfel nevoile unice ale sistemului.

Sisteme de gestionare a parcării

În spațiile urbane sufocate de trafic, contoarele de sus/jos oferă soluții dinamice prin sisteme de gestionare a parcării.Prin creșterea metodică a numărului cu intrarea fiecărui vehicul și scăderea acestuia la ieșire, aceste contoare oferă actualizări în timp util pe locurile de parcare disponibile.Acest mecanism de urmărire efectiv susține utilizarea eficientă a infrastructurii de parcare în timp ce vă îmbogățiți experiența.

Partiționare frecvență

Pentru sarcinile care implică împărțirea frecvenței în rețelele de comunicații, contoarele de sus/jos se dovedesc a fi excepțional avantajoase datorită consumului de zgomot redus și redus de energie.Aceste contoare ajută la diviziunea minuțioasă și la gestionarea frecvențelor, permițând cazarea mai multor canale într -o rețea.În mediile cu procesare extinsă a semnalului, utilizarea unor astfel de contoare asigură o interferență minimă, menținând integritatea și calitatea semnalelor de comunicare.

Numărarea decadală asincronă

Contoarele în sus/jos permit numărarea decadală asincronă, utilizată pentru aplicațiile în care operațiunile apar independent de ceasurile globale.În sistemele asincrone, aceste contoare oferă o abordare de încredere pentru a obține numărarea bazei-10, excelând în adaptabilitate fără a pierde precizia.Utilitatea lor strălucește în sistemele care funcționează în condiții variate, ajustându -se fără probleme fără a sacrifica precizia.

Concluzie

Acest articol sapă în designul complex și aspectele operaționale ale contorului UP/Down, concentrându -se pe IC 74193.Cunoscut pentru capacitățile sale de numărare dublă - atât în ​​ascensiune, cât și descendentă - are aplicații diverse, de la sisteme de parcare sofisticate până la sarcini complexe de divizare a frecvenței.Pe măsură ce peisajele tehnologice se schimbă, o înțelegere profundă a acestor componente poate determina inovația și crește eficiența.Utilitatea contorului în sus/în jos se extinde dincolo de aplicațiile convenționale, aventurându -se în sisteme automate în care mecanismele de numărare precise sporesc eficacitatea.De exemplu, în soluțiile dinamice de gestionare a traficului, astfel de contoare joacă un rol major prin integrarea datelor reale pentru optimizarea fluxului.Utilizarea versatilității dispozitivului permite îndeplinirea provocărilor din diverse sectoare cu strategii personalizate.Din perspective specifice industriei, implementarea exactă a acestor contoare poate spori semnificativ performanța sistemului.
