Cicloconvertor explicat: Ghid simplu pentru funcționare și utilizări

În acest articol, veți afla ce este un cicloconvertor și cum convertește direct puterea AC de la o frecvență la alta fără a utiliza o treaptă DC.Veți înțelege cum funcționează, inclusiv cum sunt controlate și modelate formele de undă folosind tiristoare și tehnici de comutare.Articolul acoperă, de asemenea, caracteristicile sale cheie, tipurile și componentele principale.Până la sfârșit, veți vedea unde sunt folosite cicloconvertoarele și de ce sunt importante în aplicațiile de mare putere.

Catalog

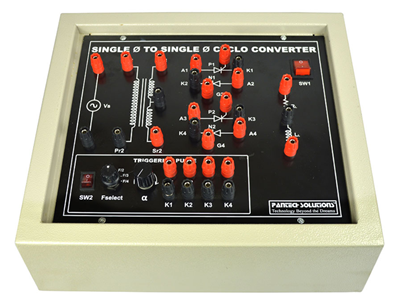

Figura 1. Cicloconvertor

Ce este un cicloconvertor?

Un cicloconvertor este un convertor de putere direct AC-AC care modifică frecvența unei surse de alimentare AC de intrare fără a utiliza o legătură DC intermediară.Acesta convertește puterea de curent alternativ cu frecvență fixă ​​în ieșire de curent alternativ cu frecvență variabilă, potrivită pentru cerințe specifice de sarcină.Acest tip de convertor procesează direct forma de undă de intrare pentru a produce o ieșire de frecvență mai mică sau mai mare.Cicloconvertoarele sunt utilizate pe scară largă în sistemele care necesită o variație lină și continuă a frecvenței.Sunt utile în special în aplicațiile de mare putere în care controlul eficient al frecvenței este important.Funcția principală a unui cicloconvertor este de a furniza o putere AC controlată la frecvența dorită, menținând în același timp sincronizarea cu sursa de intrare.

Caracteristicile Cycloconverter

• Gamă largă de frecvență de ieșire

Cicloconvertoarele pot genera frecvențe de ieșire care sunt fie mai mici, fie mai mari decât frecvența de intrare.În majoritatea cazurilor practice, frecvența de ieșire este semnificativ mai mică, de obicei mai mică de o treime din frecvența de intrare.Această flexibilitate permite controlul precis asupra alimentării AC furnizate sarcinilor.Gama de frecvență reglabilă face ca cicloconvertoarele să fie potrivite pentru aplicații cu viteză variabilă.

• Formă de undă de ieșire non-sinusoidală

Forma de undă de ieșire a unui cicloconvertor nu este o undă sinusoidală pură, ci constă din porțiuni segmentate ale formei de undă de intrare.Acest lucru are ca rezultat o distorsiune a formei de undă care include componente armonice.Calitatea formei de undă de ieșire depinde de precizia controlului și de modelele de comutare.Filtrarea suplimentară este adesea necesară pentru a îmbunătăți netezimea formei de undă.

• Conținut armonic ridicat

Cicloconvertoarele produc în mod inerent o distorsiune armonică semnificativă datorită modelării formei de undă.Aceste armonici pot afecta atât sarcina, cât și sistemul de alimentare.Armonicele pot duce la încălzire suplimentară, zgomot și eficiență redusă în echipamentele electrice.Este necesară o proiectare adecvată a sistemului pentru a minimiza impactul acestora.

• Capacitate de manipulare a puterii mari

Cicloconvertoarele sunt capabile să gestioneze niveluri mari de putere, făcându-le potrivite pentru aplicații industriale grele.Ele sunt utilizate în mod obișnuit în sistemele la scară de megawați, unde este necesară o conversie robustă a puterii.Designul acceptă valori nominale ridicate de curent și tensiune.Acest lucru le face fiabile pentru medii electrice solicitante.

• Conversie directă a puterii

Deoarece cicloconvertoarele nu folosesc o treaptă intermediară DC, ele oferă transfer direct de energie de la intrare la ieșire.Acest lucru reduce nevoia de componente voluminoase de stocare a energiei, cum ar fi condensatoare sau inductori.Absența unei legături CC simplifică anumite aspecte ale proiectării sistemului.De asemenea, permite o funcționare eficientă la frecvență joasă.

Principiul de funcționare al cicloconvertorului

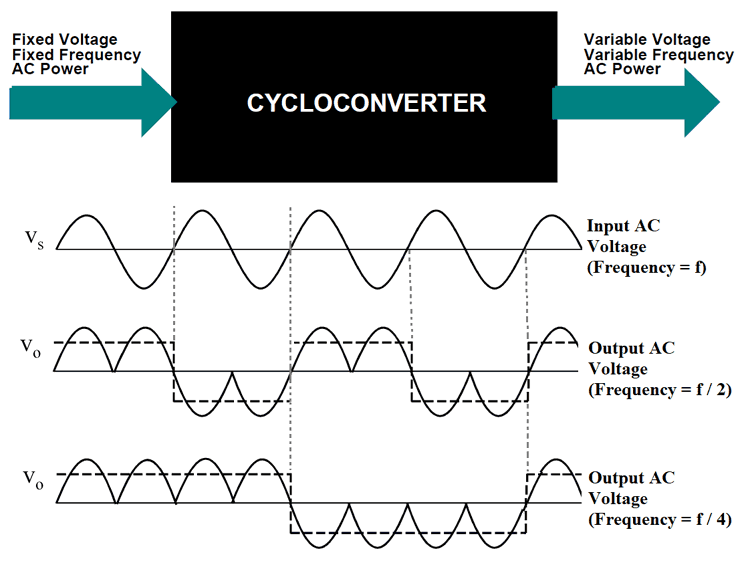

Figura 2. Principiul de funcționare al cicloconvertorului

1. Procesarea sursei AC de intrare: Cicloconvertorul primește o sursă de intrare AC cu frecvență fixă, care servește ca formă de undă sursă pentru conversie.Această formă de undă de intrare este monitorizată continuu pentru a determina polaritatea sa instantanee de tensiune.Sistemul se pregătește să extragă segmente specifice ale acestei forme de undă pentru generarea de ieșire.Semnalul de intrare acționează ca referință de bază pentru toate acțiunile de comutare.Nu are loc o conversie DC intermediară în timpul acestui proces.

2. Comutare controlată a tiristoarelor: tiristoarele sunt declanșate la unghiuri precise de aprindere pentru a controla când curge curentul prin circuit.Prin ajustarea acestor unghiuri de tragere, convertorul selectează anumite porțiuni ale formei de undă de intrare.Această conducere selectivă permite doar anumitor segmente să treacă la ieșire.Momentul comutării determină frecvența efectivă de ieșire.Este necesar un control precis pentru a menține funcționarea stabilă.

3. Selectarea formei de undă segmentată: În loc să treacă întreaga formă de undă de intrare, cicloconvertorul combină mai multe segmente din cicluri diferite.Aceste segmente sunt aranjate pentru a forma o nouă formă de undă cu o frecvență diferită.Porțiunile pozitive și negative sunt selectate alternativ pentru a construi semnalul de ieșire.Forma de undă rezultată aproximează ieșirea AC dorită.Acest proces creează o formă de undă în trepte sau modulată.

4. Formarea frecvenței de ieșire: Frecvența de ieșire este determinată de câte cicluri de intrare sunt utilizate pentru a forma un ciclu de ieșire.De exemplu, combinarea mai multor cicluri de intrare poate produce o frecvență de ieșire mai mică.Convertorul întinde sau comprimă în mod eficient perioada formei de undă.Acest lucru permite o variație lină de frecvență fără a întrerupe fluxul de putere.Ieșirea rămâne sincronizată cu sursa de intrare.

5. Generarea continuă a formei de undă: Cicloconvertorul repetă continuu procesul de selecție și comutare pentru a menține o formă de undă de ieșire stabilă.Tensiunea de ieșire urmează un model controlat bazat pe secvența de tragere.Acest lucru asigură că sarcina primește o sursă constantă de curent alternativ la frecvența necesară.Procesul funcționează în timp cu întârziere minimă.Stabilitatea depinde de sincronizarea și coordonarea precisă a dispozitivelor de comutare.

Tipuri de cicloconvertoare

Bazat pe Frecvența de ieșire

Cicloconvertoarele sunt clasificate în funcție de faptul că frecvența de ieșire este mai mare sau mai mică decât frecvența de intrare.

1. Cicloconvertor Step-Up

Un cicloconvertor step-up este un tip de convertor AC-AC care produce o frecvență de ieșire mai mare decât frecvența de intrare.Mărește frecvența prin rearanjarea porțiunilor din forma de undă de intrare pentru a forma cicluri de ieșire mai scurte.Acest tip este mai puțin utilizat din cauza limitărilor practice în obținerea stabilă a ieșirii de înaltă frecvență.Calitatea formei de undă de ieșire devine mai distorsionată pe măsură ce crește frecvența.Complexitatea controlului crește, de asemenea, cu frecvențe de ieșire mai mari.Datorită acestor constrângeri, cicloconvertoarele step-up sunt rareori aplicate în sistemele industriale.Sunt utilizate în principal în scopuri specializate sau experimentale.

2. Cicloconvertor Step-Down

Un cicloconvertor step-down este un convertor care generează o frecvență de ieșire mai mică decât frecvența de intrare.Acesta realizează acest lucru prin combinarea mai multor cicluri de intrare pentru a forma un singur ciclu de ieșire.Acest tip este utilizat pe scară largă deoarece oferă o ieșire de joasă frecvență stabilă și controlabilă.Forma de undă este mai ușor de gestionat în comparație cu configurațiile step-up.Cicloconvertoarele step-down sunt de obicei implementate în sistemele de mare putere.Ele oferă o funcționare fiabilă pentru aplicațiile care necesită control variabil la viteză mică.Acest lucru le face cel mai practic și mai larg adoptat tip.

Pe baza modului de operare

Cicloconvertoarele sunt, de asemenea, clasificate în funcție de modul în care curge curentul între grupurile de convertoare.

1. Cicloconvertoare în modul de blocare

Un cicloconvertor în modul de blocare este un tip în care numai un grup de convertoare conduce la un moment dat.Aceasta înseamnă că fie grupul pozitiv, fie grupul negativ este activ, dar nu ambele simultan.Grupul inactiv este complet blocat pentru a preveni curentul circulant.Această abordare simplifică structura generală a circuitului.Reduce nevoia de componente suplimentare de limitare a curentului.Comutarea între grupuri este controlată cu atenție pentru a menține formarea corectă a ieșirii.Funcționarea în modul de blocare este folosită în mod obișnuit datorită implementării sale simple.

2. Cicloconvertoare de curent circulant

Un cicloconvertor de curent circulant este un tip în care ambele grupuri de convertoare pot conduce în același timp.Acest lucru permite curentului să circule între grupurile pozitive și negative.Un reactor este utilizat pentru a controla și limita curentul de circulație.Această configurație permite tranziții mai fine între stările de conducere.Ajută la menținerea fluxului de curent continuu în sarcină.Sistemul funcționează cu o continuitate îmbunătățită a formei de undă.Tipurile de curent de circulație sunt utilizate în aplicații care necesită performanțe stabile de ieșire.

Circuitul și componentele cicloconvertorului

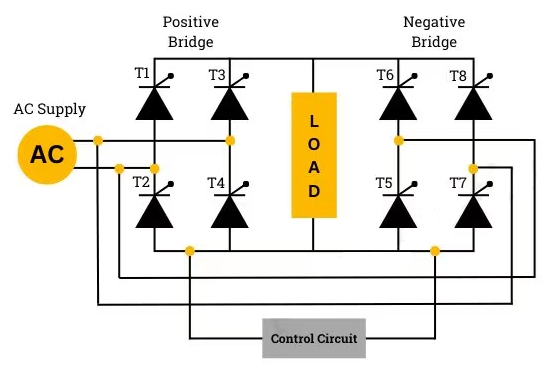

Figura 3. Circuitul cicloconvertorului

• Tiristoare (SCR)

Circuitul folosește tiristoare multiple aranjate în configurații de punte pentru comutare controlată.Aceste dispozitive semiconductoare acționează ca întrerupătoare controlate care reglează fluxul de curent.Fiecare tiristor este declanșat la momente specifice pentru a modela forma de undă de ieșire.Aceștia gestionează nivelurile înalte de tensiune și curent în sistem.

• Poduri de convertizor pozitiv și negativ

Circuitul este format din două grupuri principale de punte: convertoare pozitive și negative.Fiecare grup este responsabil pentru producerea porțiunilor corespunzătoare ale formei de undă de ieșire.Aceste punți funcționează alternativ sau simultan în funcție de mod.Ele formează structura de bază a cicloconvertorului.

• Circuit de control

Circuitul de control generează impulsuri de aprindere pentru tiristoare pe baza frecvenței de ieșire dorite.Acesta asigură sincronizarea precisă și sincronizarea cu sursa de intrare.Unitatea de control determină ce tiristoare conduc la un moment dat.Joacă un rol cheie în menținerea funcționării stabile a convertorului.

• Intrare de alimentare AC

Intrarea AC furnizează sursa de tensiune pentru conversie.Furnizează energia care este procesată direct în forma de undă de ieșire.Intrarea este de obicei o sursă de curent alternativ monofazată sau trifazată.Frecvența sa servește drept referință pentru generarea de ieșiri.

• Încărcare

Sarcina este conectată la ieșirea cicloconvertorului și primește puterea AC convertită.Poate fi rezistiv, inductiv sau bazat pe motor, în funcție de aplicație.Caracteristicile de sarcină influențează fluxul de curent și performanța sistemului.Potrivirea corectă asigură o funcționare eficientă.

Avantajele și dezavantajele Cycloconverter

Avantajele Cycloconverter

• Conversie directă AC-la-AC fără legătură DC

• Potrivit pentru aplicații de mare putere

• Oferă ieșire lină de joasă frecvență

• Elimina nevoia de componente mari de stocare a energiei

• Capabil să suporte sarcini de curent ridicat

• Permite controlul continuu al frecvenței

Limitările Cycloconverter

• Distorsiune armonică ridicată la ieșire

• Cerințe complexe de control și comutare

• Gamă limitată de frecvență de ieșire în practică

• Necesită componente mari și voluminoase

• Factor de putere slab în unele condiții

• Costuri și complexitate crescute ale sistemului

Aplicații ale Cycloconverter

1. Acționări industriale cu motor

Cicloconvertoarele sunt utilizate în mod obișnuit pentru a controla motoare mari de curent alternativ în medii industriale.Acestea oferă o ieșire de frecvență reglabilă pentru a regla viteza motorului.Acest lucru permite funcționarea lină în condiții variate de încărcare.Ele sunt importante în procesele care necesită un control precis al vitezei.

2. Sisteme electrice de tracțiune

În sistemele feroviare, cicloconvertoarele sunt folosite pentru a antrena motoarele de tracțiune.Acestea permit controlul eficient al vitezei și cuplului motorului.Acest lucru îmbunătățește performanța de accelerare și frânare.Sunt utilizate pe scară largă în locomotivele electrice și sistemele de metrou.

3.Fabrici de ciment și oțel

Industriile grele, cum ar fi producția de ciment și oțel, folosesc cicloconvertoare pentru mașini rotative mari.Aceste sisteme necesită o viteză scăzută stabilă funcționare la sarcini mari.Cicloconvertoarele asigură performanță fiabilă in conditii grele.Aceștia susțin procese industriale continue.

4. Sisteme de propulsie a navei

Cicloconvertoarele sunt utilizate în aplicații marine pentru a controla motoarele de propulsie.Ele oferă putere cu frecvență variabilă pentru un control eficient al vitezei.Acest lucru îmbunătățește eficiența combustibilului și manevrabilitatea.Sunt potrivite pentru nave mari și nave offshore.

5. Laminoare

Laminoarele folosesc cicloconvertoare pentru a controla viteza rolelor.Acest lucru asigură procesarea consistentă a materialelor și calitatea produsului.Sistemul permite reglarea precisă a vitezei de rulare.Acceptă funcționarea cu cuplu mare și la viteză mică.

6. Echipament minier

În operațiunile miniere, cicloconvertoarele sunt folosite pentru a conduce mașini grele, cum ar fi concasoare și transportoare.Ele oferă o putere fiabilă în condiții extreme de lucru.Acest lucru asigură funcționarea continuă și productivitate.Sunt ideale pentru aplicații robuste și de mare putere.

Cicloconvertor vs invertor

Aspect	Cicloconvertor	Invertor
Tip de conversie	AC-AC direct (conversie într-o singură etapă)	DC-AC (două trepte: redresor + invertor)
Intermediar Scena	Fără legătură cc (0 V magistrala DC)	Legătură DC de obicei 300–800 V (LV) sau >1 kV (HV)
Frecvența Control	Ieșire ≈ 0–30 Hz (de obicei ≤ 0,3 × frecvență de intrare)	Ieșire ≈ 0–400 Hz (industrial), până la kHz în drive-uri
Frecvența de ieșire Gama	Limitat la ~10–30% din frecvența de intrare	0 Hz la mai multe o sută de Hz (sau mai mare)
Calitatea formei de undă	THD de obicei 20–40%	THD de obicei <5% with PWM and filtering
Conținut armonic	dominantă armonici de ordin inferior (a 5-a, a 7-a etc.)	De înaltă frecvență armonici (mai ușor de filtrat)
Eficiență	~85–92% (optimizat pentru operare cu frecvență joasă)	~90–98% in functie de topologie si sarcina
Nivel de putere	De obicei 1 MW la sisteme >50 MW	De la <1 kW până la sisteme multi-MW
Control Complexitatea	Ridicat (faza control cu tiristoare multiple)	Moderat (control digital bazat pe PWM)
Dimensiune	Amprenta mare datorită transformatoarelor/reactoarelor	Compact datorita comutare de înaltă frecvență
Comutare Dispozitive	SCR (tiristoare), comutată de linie	IGBT/MOSFET, autocommutat
Viteza de răspuns	Încet (dependent de frecvența liniei, zeci de ms)	Rapid (de la microsecunde la milisecunde)
Putere de intrare Factorul	De obicei scăzut (0,5–0,8 întârziere)	Ridicat (0,9–0,99 cu tehnici de control)
Tipic Aplicații	Mare motoare sincrone, laminoare, tractiune	VFD-uri, regenerabile unități de energie, UPS, EV

Concluzie

Cicloconvertoarele oferă conversie directă a frecvenței AC-la-AC, făcându-le foarte potrivite pentru aplicații de mare putere care necesită un control precis și continuu al frecvenței de ieșire.Funcționarea lor se bazează pe comutare controlată și pe segmentarea formei de undă, susținute de componente cheie, cum ar fi tiristoarele și punțile convertoare.Deși oferă avantaje precum ieșirea eficientă de joasă frecvență și manevrarea puterii mari, ele prezintă, de asemenea, provocări precum distorsiunea armonică și cerințele complexe de control.
