DS1302 CIP RTC: diagrama bloc, specificații și pinout

Acest ghid aruncă o privire aprofundată asupra cipului DS1302 Clock în timp real (RTC), examinând designul, caracteristicile și aplicațiile sale cu un focus tehnic.DS1302 este recunoscut pe scară largă pentru precizia sa în menținerea timpului și datei exacte, toate consumând o putere minimă și ajustarea automată pentru anii saltului.Acoperind totul, de la funcționalitatea principală și configurațiile PIN până la rolul său în electronica modernă și progresele în cronometrare, acest articol oferă o analiză minuțioasă a impactului cipului asupra tehnologiei și designului.

Catalog

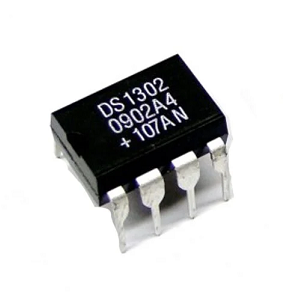

Care este cipul DS1302 RTC?

DS1302, creat de Maxim Integrated (inițial de Dallas Semiconductor), este un cip de ceas în timp real (RTC) conceput pentru a păstra cu exactitate informațiile despre timp și data pentru diverse aplicații.Acest microcip stochează valori de timp variind de la ani la secunde și se ajustează pentru anii saltului, adaptând astfel aplicații care necesită un gestionare precisă a timpului.Suportă atât formate de 12 ore, cât și 24 de ore, ceea ce îl face o alegere excelentă pentru proiecte electronice complexe și sisteme încorporate.CIP-ul este recunoscut pentru consumul său minim de energie, un aspect valoros în dispozitivele operate de baterii.Caracteristica ajustării automate a anului saltului ilustrează o integrare perfectă a preciziei designului și a funcționalității practice, asigurând urmărirea continuă și precisă a timpului, fără a fi nevoie de actualizări manuale.

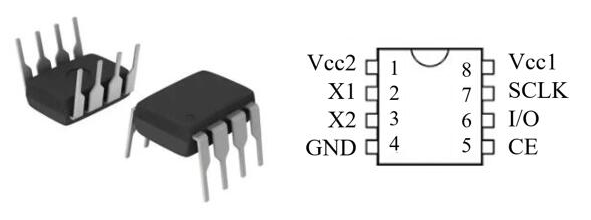

Configurarea pinului DS1302

Nr. Pin	Numele pinului	Descriere
1	VCC2	A doua intrare de alimentare, când VCC2 este mai mare decât VCC1 + 0,2V, DS1302 puterile prin acest pin.
2, 3	X1 și x2	Pentru conectarea unui oscilator de cristal extern de 32.768KHz.
4	GND	Sol.
5	CE	Acest pin este setat la maxim în timpul unei lecturi sau a unei scrieri.
6	I/O (linia de date)	Aceasta este pinul de date bi-direcțional la 3 fire interfață.
7	SCLK (ceas în serie)	Folosit pentru sincronizarea mișcării datelor în serie interfață.
8	VCC1	Sursa de energie reîncărcabilă conectată la acest pin.

Caracteristicile DS1302

Caracteristică	Descriere
Ceas în timp real	Urmăriți ora, data, ziua, anul și anul.
Moduri de transfer de date	Suportă modul unic și de spargere pentru date.
RAM	31x8 RAM cu scop general, susținut de baterie.
Interfață	Interfață simplă cu 3 fire.
Compatibilitate	TTL-compatibil.
Tensiune de funcționare	Funcționează de la 2V la 5.5V.
Dimensiune	Design compact.
Pachete disponibile	8 pin scufundare, 8 pin SO.

DS1302 Specificații tehnice

Tip	Parametru
Tensiune de alimentare (tipică)	3.3V
Gama de tensiune pe orice pin	-0.5V până la 7.0V
Temperatura de funcționare (comercială)	0 ° C până la +70 ° C.
Temperatura de funcționare (industrială)	-40 ° C până la +85 ° C.
Interval de temperatură de stocare	-55 ° C până la +125 ° C.
Temperatura de lipire	260 ° C.

DS1302 CIP și DS1302 Modul RTC

CIP-ul DS1302 în timp real (RTC) este o componentă versatilă care integrează funcțiile de ceas și calendar cu 31 de octeți de RAM static pentru gestionarea eficientă a datelor, ceea ce îl face extrem de fiabil pentru aplicațiile care necesită o precizie pe termen lung.Folosind comunicarea în serie, DS1302 minimizează utilizarea pinului, ceea ce este ideal pentru sistemele încorporate care prioritizează eficiența energetică și proiectarea simplificată.Versiunea modulului îmbunătățește funcționalitatea cu un oscilator de cristal de 32 kHz și o copie de rezervă a bateriei, asigurând funcționarea neîntreruptă în timpul defecțiunilor de energie, în timp ce designul său compact SIP permite o integrare ușoară în panouri pentru prototipuri și proiecte educaționale.Compatibil cu platforme precum Arduino și Raspberry Pi, modulul acceptă experimentarea și favorizează inovația.Practicitatea sa strălucește în aplicații precum Agritech, în cazul în care menținerea precisă pentru exploatarea datelor și urmărirea mediului.

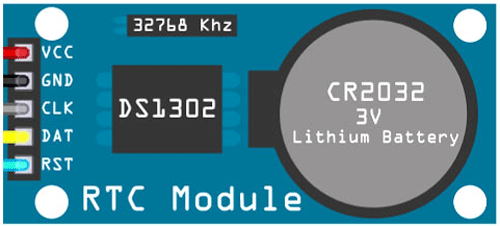

DS1302 Modul RTC PINOUT

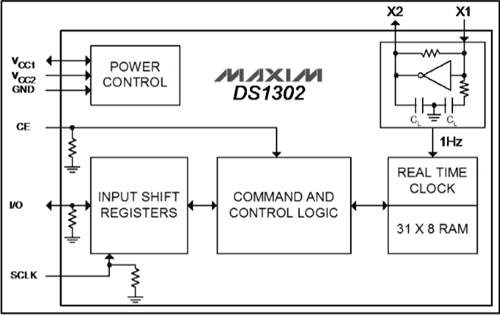

DS1302 RTC Diagrama blocului de cipuri

Integrarea cipului DS1302 RTC

Pentru a asigura o performanță optimă cu cipul DS1302 RTC, utilizarea unei strategii de gestionare a puterii care utilizează atât o celulă de rezervă, cât și un controler.Această configurație cu sursă dublă reduce riscul întreruperilor de putere și îmbunătățește fiabilitatea sistemului.Oscilatorul de cristal de 32,768 kHz este necesar pentru menținerea sincronizării precise, deoarece stabilitatea sa afectează în mod direct generarea de frecvență a dispozitivului.Prioritizarea funcționării constante a oscilatorului ajută la îmbunătățirea preciziei generale a sistemului.Integrarea DS1302 într -o rețea mai mare necesită o configurare adecvată a cadrului său de comunicare, în special conectarea I/O, resetare și pinii de ceas la microcontroller.Asigurarea interacțiunii netede a datelor prin sincronizare și teste de sincronizare amănunțite minimizează șansele de discrepanțe de date sau erori de comunicare, susținând operațiuni fiabile în timp real.

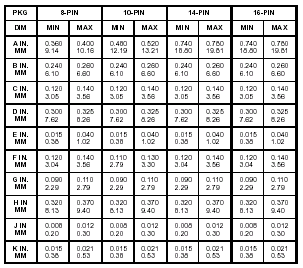

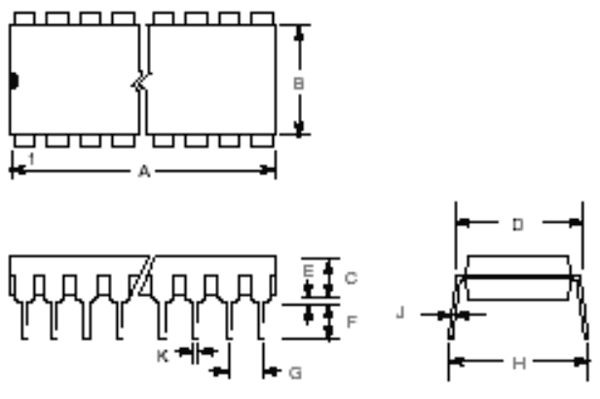

DS1302 2D-model și dimensiune

Fișă de date pdf

Fisa de date DS1302:

DS1302.pdf
