Modulul RTC DS3231 explicat: diagrama pinului, specificațiile și interfațarea microcontrolerului

Într-o epocă în care cronometrarea precisă este cea mai finală până la progresul tehnologic, dispozitivele de ceas în timp real (RTC) au apărut ca componente necesare în nenumărate aplicații.De la sistemele GPS care necesită o precizie de sincronizare inegalabilă până la operațiunile serverului care se bazează pe o sincronizare fiabilă, modulele RTC stau la baza funcționalității sistemelor moderne.Echipate cu backup -uri ale bateriei, aceste dispozitive funcționează perfect chiar și în timpul întreruperilor de energie, asigurând urmărirea timpului neîntreruptă în scenarii serioase.Printre numeroasele module RTC disponibile, DS3231 se remarcă ca un semn distinctiv al preciziei și fiabilității.Cu oscilatorul său de cristal compensat de temperatură și caracteristicile avansate, a devenit un favorit.Acest articol sapă în capacitățile DS3231, prezentându-și integrarea cu platformele Arduino, explorând aplicațiile sale diverse și evidențiază inovațiile tehnice care îl fac o piatră de temelie în proiectele sensibile la timp.

Catalog

Prezentare generală a modulului RTC DS3231

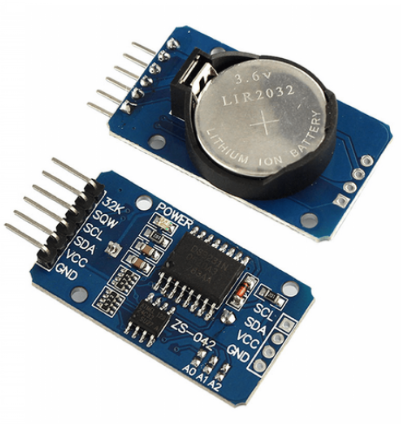

DS3231 Modulul RTC strălucește cu precizia sa excepțională, datorată oscilatorului de cristal compensat de temperatură încorporat în interior.Semnificația sa devine evidentă în scenarii imprevizibile, în care întreruperile de putere ar putea contesta continuitatea cronometrei, cu toate acestea, backup -ul bateriei modulului își susține funcționarea fără efort.Modulul captează timp cu o atenție minuțioasă la secunde, minute și ore.În plus, oferă detalii despre calendarul cuprinzător, inclusiv zi, lună și an, adaptabile la formate de 12 ore sau 24 de ore.Resonatorul de cristal de la bord reduce semnificativ deriva timpului, asigurând consistența de timp inegalabilă.

DS3231 se găsește necesară într -o multitudine de proiecte electronice care necesită un gestionare precisă a timpului.Exemple includ sisteme de înregistrare a datelor și aplicații de planificare.Modulul garantează că activitățile sunt desfășurate în mod fiabil și punctual.Colaborarea sa cu AT24C32 EEPROM extinde opțiunile de stocare a datelor, adăugând la versatilitatea proiectului.Puteți aprecia această combinație, care simplifică gestionarea datelor și consolidează precizia.Această sinergie ilustrează o înțelegere profundă a încorporării caracteristicilor avansate ale modulului, simplificând în cele din urmă sisteme complexe și afișarea expertizei necesare pentru gestionarea eficientă a modulelor RTC.

Configurare PIN

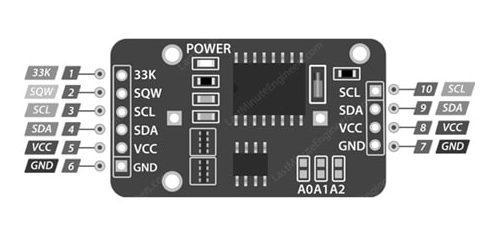

Numele pinului	Descriere
33k	Acesta este pinul de ieșire care oferă compensat temperatură și ceas de referință precis.
Sqw	Oferă o undă pătrată la diferite frecvențe și, de asemenea, de asemenea servește ca semnal de întrerupere.
SCL	Pinul de ceas serial (CLK), utilizat în principal în I2C comunicare.
SDA	Pinul de date în serie, utilizat în comunicarea I2C.
VCC	Pinul de alimentare al modulului;Conectați -l la 3.3V sau 5V.
GND	Pinul de sol folosit pentru a oferi un teren comun.

Caracteristici și specificații

Caracteristică	Detalii
Funcționare de tensiune	Funcții cu tensiuni mici
Resetați funcționalitatea	Buton pentru resetare
Backup pentru baterii	Include o copie de rezervă a bateriei
Interfață I2C	Două direcții, 400 kHz pentru transmisie rapidă
Eeprom	32 octeți pentru date de citire/scriere și salvare
Moduri RTC	Operează în formate de 12 ore sau 24 de ore
Comutarea sursei de alimentare	Trece automat de la sursa de alimentare la integral baterie
Ieșire cu undă pătrată	Programabil conform necesității
Informații despre cronometrare	Menține secunde, minute, ore, zile, săptămâni, luni, și ani
Tip de pachet	16, 300-mil pachet SO
Interval de temperatură de funcționare	-45 ° C până la -80 ° C.
Tensiune maximă (VCC)	+0,3 volți
Precizia temperaturii	± 3 ° C.
Interval de tensiune de funcționare	2.3V la 5.5V
Curent de rezervă al bateriei	500 Ma
Precizie @ -40 ° C până la 80 ° C	± 3,5 ppm
Precizie @ 0 ° C până la 40 ° C	± 2,0 ppm

Integrarea perfectă a DS3231 cu Arduino Uno

Experiența integrării modulului DS3231 cu Arduino Uno este asemănătoare cu un puzzle satisfăcător în care fiecare piesă se aliniază pentru a forma o imagine coerentă.DS3231 se remarcă pentru capacitatea sa de a urmări timpul cu precizie, continuând să bifeze fără probleme chiar și atunci când puterea externă este șoptită, spre deosebire de ceasurile de sistem convenționale care se prăbușesc în astfel de momente.

Conexiuni

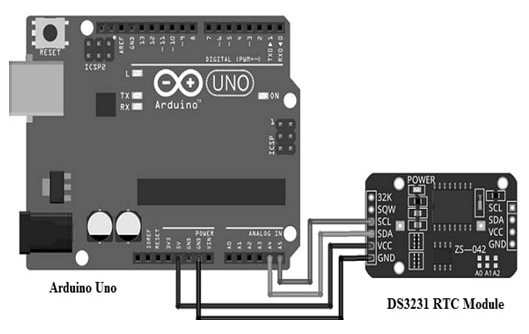

• Alocări de pin: Integrarea implică alocarea pinilor AR4 și A5 Arduino Uno și, respectiv, pinilor SDA și SCL pe DS3231.

• Putere și sol: Stabilirea puterii și a solului este la fel de ușoară ca legarea pinilor VCC și GND între dispozitive.

Comunicare

• Protocol: prin adoptarea protocolului de comunicare I2C, modulul promite un transfer eficient de date, încurajând un dialog perfect între componente.

Scriptul însoțitor nu numai că vă ghidează prin configurarea DS3231 cu Arduino, dar aduce și modulul la viață, deoarece își dă timpul cu dexteritate.Apăsând în funcții dedicate bibliotecii, facilitează comunicarea I2C și pune în mod elocvent conversia dintre zecimale codate binar (BCD) și formate zecimale standard.Odată încărcat, acest script transformă Arduino într -un cronometru vigilent, prezentând datele ceasului în realitate prin intermediul monitorului serial.Ceea ce diferențiază cu adevărat DS3231 este precizia sa fermă în cronometrare, susținând această precizie chiar și atunci când este sechestrată de la sursa sa de putere.Această fiabilitate constantă injectează încredere în aplicarea sa în scenarii diverse, ceea ce o face nu doar un cronometru, ci un martor tăcut al trecerii momentelor.

Utilizarea modulului DS3231 RTC

Modulul DS3231 RTC îndeplinește numeroase roluri în situații care solicită un gestionare precisă a timpului.Utilizarea sa se extinde de la gadgeturi personale, cum ar fi laptopuri, computere și smartphone -uri, unde aliniază cronometrarea cu alte funcții de calcul fără cusur.Pentru dispozitivele axate pe conservarea puterii, cum ar fi electronica mobilă, eficiența acesteia în consumul de energie o face în mare parte potrivită.În special, adeptul său la interfațarea cu aparatul de comunicare rapidă își susține aplicarea în tehnologii portabile, inclusiv sisteme GPS.

Menținerea în diverse tehnologii

Lumea tehnologică este martor la aplicarea versatilă a DS3231, care se întinde pe console de jocuri și robotică.Aceste sectoare se bazează pe o precizie de timp minuțioasă pentru a ridica standardele de performanță și pentru a spori experiența interactivă.Contoarele de utilitate utilizează modulul pentru a documenta meticulos datele de consum, ajutându -vă în eforturi de gestionare a energiei.

Proiecte de microcontroller

Ca element cheie în proiectele de microcontroller, în special cu platformele Arduino și Raspberry PI, DS3231 asigură că operațiunile sensibile la timp funcționează fără întrerupere.Puteți ține modulul în mare măsură pentru fiabilitatea acestuia, considerând că este o componentă de bază atât în ​​medii de învățare, cât și în proiecte profesionale complexe.

Sisteme sensibile la sincronizare

Sistemele care funcționează pe sincronizare periculoasă - cum ar fi serverele și jurnaliștii de date - se ocupă de un avantaj imens de precizia DS3231.Alinierea constantă cu valorile internaționale de timp este utilă pentru aceste aplicații.Modulul prezintă o alternativă favorabilă bugetului pentru menținerea standardelor de timp la nivel mondial, apelând la cei care caută o precizie optimă a timpului într-o manieră conștientă de costuri.Implementarea sa îmbunătățește capacitatea funcțională a acestor sisteme, permițând o prelucrare și analiză îmbunătățită a datelor, care devine din ce în ce mai dinamică pe măsură ce sistemele evoluează.
