Dezvoltarea unui circuit compact de măsurare a capacității cu cipul PS021

Senzorii capacitivi au revoluționat câmpul măsurătorilor precise prin transformarea modificărilor subtile ale capacității în date acționabile.Versatilitatea lor, însoțită de rezoluție excepțională și stabilitatea temperaturii, le -a făcut necesare în diverse industrii.Cu toate acestea, măsurarea valorilor de capacitate sub 10 PF prezintă provocări remarcabile datorită influenței capacităților rătăcite și parazite, care necesită proiecte avansate de circuit cu sensibilitate sporită și interval dinamic.Acest articol sapă în cipul inovator PS021 de ACAM, o soluție de ultimă oră care redefinește măsurarea capacității prin conversia timp-digitală, oferind o precizie de neegalat, eficiență și adaptabilitatea în aplicații de senzori diverse.

Catalog

Modul de măsurare a capacității

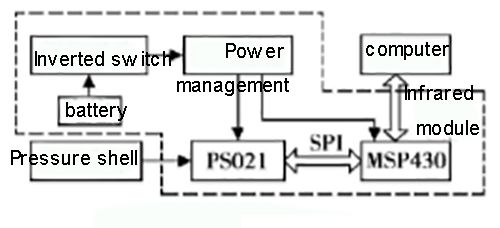

Modulul de măsurare a micro-capacității este un dispozitiv compact și sofisticat conceput pentru măsurarea precisă a capacității.Componentele sale principale includ o carcasă rezistentă la presiune, un circuit de gestionare a puterii, un cip PS021 și o unitate de microcontroler (MCU).Împreună, aceste părți facilitează colectarea și procesarea exactă a datelor.

În centrul său, modulul funcționează prin transformarea modificărilor de capacitate minute într-o ieșire digitală de 16 biți, datorită cipului PS021.MCU MSP430 joacă un rol esențial în gestionarea acestor date prin intermediul interfeței SPI, stocarea lor în memoria sa flash.Odată procesate, datele sunt transmise unui computer printr -un modul de comunicare în infraroșu.Rezultatele finale sunt afișate grafic folosind software -ul Visual Basic 6.0, oferind o interfață accesibilă pentru monitorizare.

Sistemul de gestionare a energiei asigură eficiența energetică prin furnizarea de energie atât către MSP430 MCU, cât și către cipul PS021 într-o manieră controlată de timp.Acest lucru asigură o performanță optimă, reducând la minimum consumul de energie, ceea ce face ca modulul să fie atât fiabil cât și eficient.

Caracteristici cheie ale cipului PS021

CIP -ul PS021 este coloana vertebrală tehnologică a modulului de măsurare.Utilizează tehnologia avansată de timp de digital (TDC) pentru a oferi consum de energie ultra-scăzut și măsurători de înaltă precizie.Acest design de ultimă oră face ca cipul PS021 să fie extrem de versatil pentru diverse aplicații, inclusiv senzori de presiune, senzori de accelerație și măsurători de decalaj.Unele dintre cele mai notabile caracteristici ale sale includ:

Capacitate de măsurare digitală flexibilă: acceptă o gamă largă de măsurare, cu o precizie de până la 22 de biți, permițând lecturi detaliate și precise.

Comunicare compatibilă cu SPI: cipul se conectează cu ușurință cu microcontrolere sau DSP-uri printr-o interfață SPI, asigurând o transmisie netedă a datelor.

Compensarea capacității parazitare: un circuit încorporat compensează efectele parazitare, îmbunătățind fiabilitatea generală a măsurării.

Portul integrat de măsurare a temperaturii: Această caracteristică permite colectarea datelor de temperatură, care este gravă pentru mediile sensibile la temperatură.

Principiile și funcționarea de măsurare

Procesul de măsurare al modulului este înrădăcinat în principii electronice precise, asigurând precizia la fiecare pas.Iată cum funcționează:

Configurare condensator: Un condensator de detectare (CSENSOR) este conectat la un condensator de referință (CREF) printr-un rezistor, formând un filtru cu trecere mică.

Încărcare și descărcare ciclică: Folosind un comutator analog, cipul PS021 alternează între încărcare și descărcarea condensatoarelor.Aceste cicluri sunt proiectate cu egale pe timpuri, asigurând o funcționare constantă.

TDC de înaltă precizie a PS021 măsoară timpul necesar pentru ca condensatorii să se stabilizeze în timpul descărcării.

• Timpul de descărcare pentru condensatorul de referință este definit ca τ1 = rcref.

• Timpul de descărcare pentru condensatorul senzorului este definit ca τ2 = rcsensor.

• Raportul acestor timpi de descărcare (τ2/τ1 = csensor/cref) este utilizat pentru a calcula capacitatea senzorului.

CIP-ul PS021 traduce acest raport într-o ieșire digitală pe 16 biți, care este procesată și stocată de MCU.

Acest ciclu de măsurare se repetă continuu, permițând urmărirea efectivă a modificărilor de capacitate.

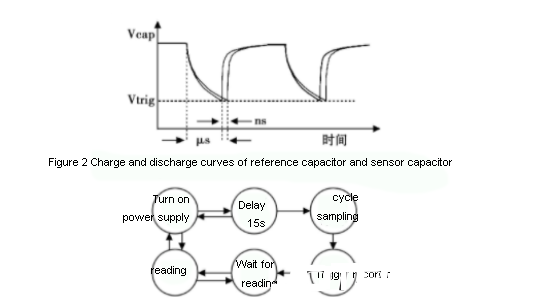

Este prezentată relația dintre variația de capacitate (ΔC) și schimbarea de timp de descărcare corespunzătoare (ΔT).Graficul ilustrează schimbările de sincronizare ale curbelor de încărcare-descărcare ale condensatoarelor, unde chiar și diferențele la nivel de nanosecundă în timp reflectă modificări subtile de capacitate.Această precizie permite modulului să detecteze variații extrem de sensibile în mediul de detectare.

Proiectare integrată a circuitului pentru sisteme

Proiectarea sistemului

În căutarea îmbunătățirii eficienței energetice, sistemul adoptă o strategie unică: se strecoară într-o stare de putere redusă după ce începe lovitura, trezindu-se doar la detectarea unui declanșator extern.Când apare un astfel de moment, se implică activ în colectarea și conservarea datelor care reflectă schimbările de capacitate.Aceste date sunt înregistrate cu sârguință în memoria flash atât precedentă, cât și următoare de activare.Această metodă, recunoscută pe scară largă în electronică, își propune să păstreze energia dedicând activitatea operațională numai atunci când situația solicită aceasta.Prin utilizarea acestei tehnici, sistemul folosește în mod judicios resursele, extinzând durata de viață a bateriei și asigurând o captare precisă a datelor - un amestec armonios de atracție tehnică și utilitate practică.

Modul de control

În centrul funcției circuitului PS021 se află dependența sa de un microcontroler.Microcontrolerul ales TI MSP430 se remarcă pentru echilibrul său lăudabil între utilizarea cu putere scăzută și memoria suficientă, stimulând efectiv eficiența generală a sistemului.Este esențial în controlul comunicațiilor SPI, coordonarea activităților PS021 și gestionarea stocării datelor.Capacitatea sa de a gestiona declanșarea digitală internă și păstrarea rapidă a datelor arată aptitudinea sa pentru sarcină, facilitând operațiuni lină cu abia întârziere.Aceste caracteristici reflectă complexitatea proiectării circuitului contemporan cu putere redusă, în care eficiența îndeplinește capacitatea-concentrarea dublă a progresului tehnic și a fluidității operaționale.

Gestionarea puterii

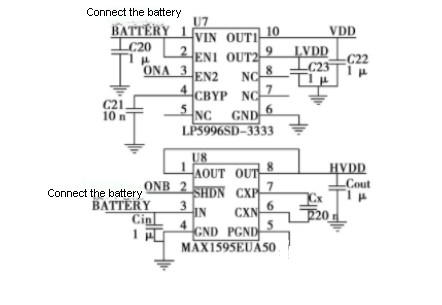

Gestionarea puterii se realizează prin momentul atent al surselor de alimentare a modulului, utilizând un cip LDO și o pompă de încărcare pentru a suporta niveluri stabile de tensiune.Componentele primesc energie selectiv pe baza nevoilor operaționale specifice, obținând o eficiență ridicată prin aprovizionarea puterii direct de la baterie ori de câte ori este necesar.Această distribuție selectivă de energie ilustrează strategii avansate în gestionarea energiei electrice, reducând consumul de putere de prisos și prelungind durata de viață a electronicelor portabile.Pentru cei angajați cu sisteme dependente de baterie, navigarea echilibrului dintre cerințele de energie și performanță este o urmărire recurentă și dinamică.

Modul de citire a datelor

Modulul infraroșu GP2W0116YPS joacă un rol cheie în cadrul de comunicare a datelor al sistemului, permițând transmiterea datelor cu putere redusă către computere.A îndeplinit standardele IRDA1.2, realizează viteze de transfer de date de la 2,4 kb/s la 115,2 kb/s, asigurând o comunicare wireless robustă.

Dezvoltarea software -ului de sistem

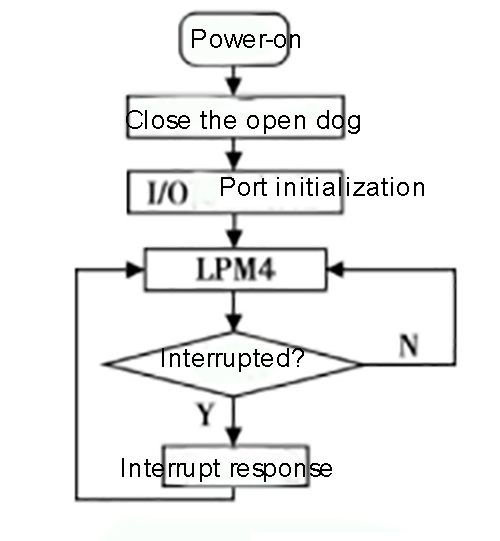

Software -ul de control utilizează limbajul C pentru a supraveghea colectarea și transmisia datelor, subliniind ușurința de înțelegere și adaptabilitate a software -ului.În esența sa, bucla dominantă orchestrează gestionarea statelor de putere și gestionează cu adept întreruperile.Acest lucru evidențiază urmărirea proiectării sistemelor care acordă prioritate consumului de energie redusă.

Echilibrarea lizibilității și a portabilității

Crafting Software în C vă permite cu gestionarea directă pe resursele sistemului și asigură adaptabilitatea pe diverse platforme hardware.Această decizie facilitează optimizarea performanței, permițând în același timp sistemelor să evolueze cu tehnologii de avansare.Experiența practică demonstrează că o structură clară a codului ușurează în mod semnificativ întreținerea continuă, subliniind valoarea concentrării pe lizibilitate în timpul procesului de dezvoltare.

• Tehnici de gestionare a puterii : În scenarii în care sistemele trebuie să funcționeze continuu cu o utilizare minimă a energiei, gestionarea eficientă a puterii devine o necesitate.Nucleul software -ului de control, bucla principală, excelează în guvernarea tranzițiilor dintre stările electrice, ceea ce duce la durata de viață prelungită a bateriei și la îmbunătățirea dependenței de sistem.În cadrul industriei, încorporarea analizei predictive în managementul statului de putere este recunoscută ca o metodă de reducere a consumului de energie fără a diminua performanța.

• Navigarea întreruperilor pentru optimizarea sistemului: Răspunsul la întreruperi este activ pentru susținerea performanței sistemului și pentru prelucrarea eficientă a datelor.Arhitectura ar trebui să integreze mecanisme puternice pentru a aborda diverse întreruperi, asigurând că sarcinile periculoase sunt prioritare, în timp ce cele mai puțin urgente sunt amânate.Lecțiile de la implementări cuprinzătoare ale sistemului indică faptul că obținerea unui echilibru între receptivitatea rapidă și volumul de lucru pentru controler gestionabil îmbunătățește randamentul sistemului.

Abordări în tehnicile de măsurare

Integrarea circuitelor sofisticate în manometre capacitive semnifică un avans substanțial în precizia măsurii presiunilor balistice.Această descoperire permite monitorizarea delicată a variațiilor de capacitate în medii explozive complexe, care alimentează dorința profundă de a înțelege transformările rapide și dinamice.

În aceste setări complexe, integrarea cu succes apare din atenția dureroasă la fiecare minut.Precizia măsurătorilor este modelată în mare măsură de stabilitatea componentelor manometrului și de durabilitatea proiectării sale împotriva tulburărilor exterioare.Puteți concepe în mod creativ metode pentru a reduce zgomotul și interferența, asigurându -vă că datele rămân transparente chiar și în condiții extreme.Această abordare poate include aplicarea inteligentă a metodelor de ecranare și alegerea înțeleaptă a materialelor cunoscute pentru rezistența lor termică puternică.

La achiziționarea datelor, interpretarea acesteia solicită utilizarea algoritmilor complexi pentru a analiza cu precizie modificările capacității.Detaliile complexe ale reacțiilor explozive, cum ar fi vârfurile de presiune trecătoare și modificările bruște ale mediului, necesită un cadru analitic minuțios.Puteți utiliza adesea modele de simulare pentru a prezice neregulile potențiale și pentru a verifica efectele acestora asupra preciziei măsurătorilor.Perspectivele extrase din aceste modele contribuie în mod semnificativ la perfecționarea metodelor experimentale și la consolidarea rezistenței sistemului.

Concluzie

CIP -ul PS021 și integrarea sa în circuitele moderne de măsurare reprezintă o descoperire în tehnologia de detectare capacitivă.Prin abordarea complexităților măsurătorilor cu capacitate scăzută, stabilește un nou standard pentru precizie, viteză și fiabilitate.Proiectarea modulară și funcționarea eficientă din punct de vedere energetic permit integrarea perfectă în aplicații diverse, de la sisteme auto la electronice de consum.Deoarece industriile continuă să ceară o precizie și o inovație mai mare, adoptarea de soluții avansate precum cipul PS021 subliniază o abordare prospectivă pentru a depăși limitările tradiționale, deschizând calea pentru avansările transformatoare în tehnologia senzorilor și nu numai.
