Procesarea semnalului digital (DSP): cum funcționează, componente, tehnici și aplicații

Veți afla ce este Procesarea semnalului digital (DSP) și cum semnalele devin date digitale utile.Acesta arată cum semnalele sunt captate, filtrate, eșantionate, procesate și transformate înapoi în ieșiri utilizabile.Veți vedea, de asemenea, părțile principale ale sistemului, tehnicile DSP obișnuite, parametrii cheie de performanță și aplicațiile tipice.În cele din urmă, compară DSP cu procesarea semnalului analogic, astfel încât să știți când este utilizat fiecare.

Catalog

Figura 1. Procesarea semnalului digital (DSP)

Ce este procesarea semnalului digital (DSP)?

Procesarea semnalelor digitale (DSP) este metoda de analiză și modificare a semnalelor în formă digitală, indiferent dacă provin din măsurători sau din surse deja digitale.Semnalele fizice, cum ar fi sunetul, temperatura, vibrațiile, tensiunea, imaginile și undele radio sunt adesea convertite în semnale electrice analogice de către senzori și apoi digitizate de un convertor analog-digital (ADC), deși unii senzori furnizează direct ieșiri digitale.Odată în formă numerică, un procesor filtrează matematic zgomotul, extrage informații, îmbunătățește calitatea sau comprimă datele înainte de a le trimite către sistemele de stocare, afișare sau comunicație.DSP permite sistemelor electronice să analizeze, să transforme și să reconstruiască matematic semnalele folosind algoritmi numerici în loc de circuite pur analogice.

Cum funcționează procesarea semnalului digital?

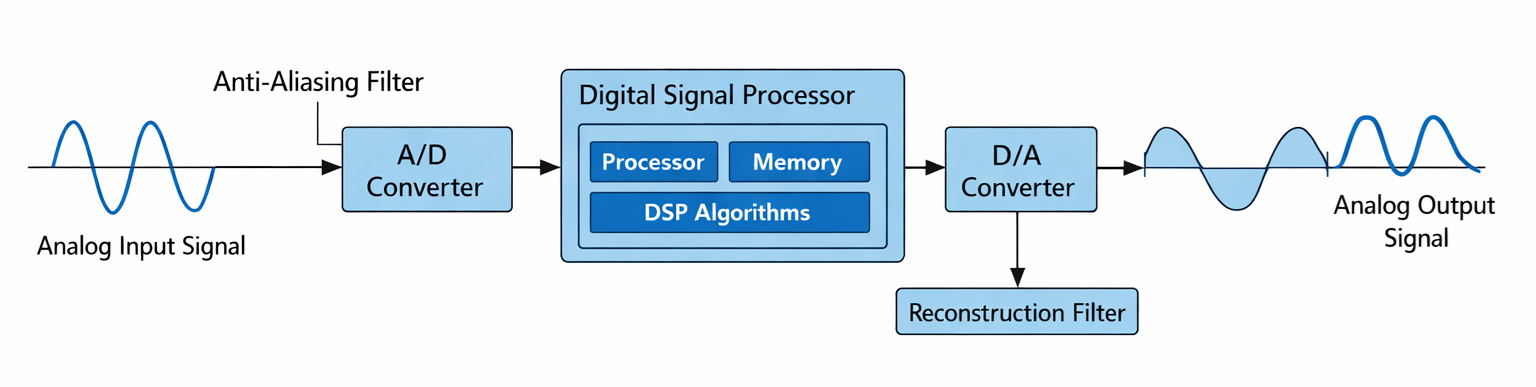

Figura 2. Principiul de lucru al DSP

Un sistem de măsurare DSP tipic funcționează într-o secvență care convertește un semnal în formă digitală pentru calcul, deși unele sisteme DSP procesează date deja digitale și nu necesită conversie analogică.După cum se arată în diagramă, procesul începe cu un semnal de intrare analogic produs de un senzor, cum ar fi un microfon, o antenă sau un dispozitiv de măsurare.Înainte de digitizare, semnalul trece printr-un filtru anti-aliasing care restricționează lățimea de bandă a semnalului la mai puțin de jumătate din frecvența de eșantionare pentru a preveni distorsiunea de aliasing.Forma de undă condiționată intră apoi în convertorul A/D (ADC), unde este eșantionată la intervale de timp discrete și cuantificată în niveluri de amplitudine discrete, producând o reprezentare digitală binară.

Datele digitale sunt apoi procesate de un sistem de procesare, cum ar fi un cip DSP, microcontroler, CPU, GPU sau FPGA care rulează algoritmi DSP care efectuează operații matematice precum filtrarea, transformarea și detectarea.După procesare, ieșirea digitală este trimisă la convertorul D/A (DAC) pentru a recrea un semnal analogic.Deoarece DAC-ul produce o aproximare a formei de undă în scări (în ordine zero), acesta trece printr-un filtru de reconstrucție care netezește forma de undă, producând o aproximare analogică netezită, limitată la bandă, a semnalului original.

Componentele unui sistem DSP

Componentă	Funcția
Senzor / Traductor	Transformă a mărime fizică într-un semnal electric sau digital
Analogic Front-End	Realizează condiționarea semnalului, cum ar fi amplificarea, potrivirea impedanței, nivelul schimbare și protecție
Anti-Aliasing Filtru	Restricţionează lățimea de bandă a semnalului la mai puțin de jumătate din frecvența de eșantionare pentru a preveni aliasarea
ADC	Probele și cuantifică semnalul analog în date digitale
Procesor DSP	Execută DSP algoritmi și operații matematice pe date digitale
Memorie	Magazine programe, coeficienți, tampon intermediare și date de intrare/ieșire
DAC	Se convertește date digitale la un semnal analogic de scară care necesită de obicei filtrarea reconstructiei
Dispozitiv de ieșire	Analogic actuator, afișaj, sistem de stocare sau interfață de comunicație digitală

Tipuri de tehnici de procesare a semnalului digital

Tehnici de filtrare

Filtrarea este procesul de eliminare a părților nedorite ale unui semnal, păstrând în același timp informații utile.Forma de undă zgomotoasă intră în filtrul digital și la ieșire apare o formă de undă mai curată.Filtrele FIR funcționează folosind doar valorile de intrare prezente și trecute, ceea ce le face stabile și previzibile.Filtrele IIR reutilizați ieșirile anterioare pentru a crea o filtrare mai clară cu mai puține calcule.Din cauza acestui comportament de feedback, filtrele IIR trebuie proiectate cu atenție pentru a evita instabilitatea.Aceste metode de filtrare digitală sunt utilizate în mod obișnuit pentru eliminarea zgomotului în semnalele audio și măsurătorile senzorilor.

Tehnici de transformare

Procesarea transformă schimbă un semnal într-o altă formă matematică, astfel încât caracteristicile acestuia să fie mai ușor de observat.Forma de undă este convertită din variația de timp într-o altă reprezentare care arată detalii ascunse.FFT dezvăluie clar componentele de frecvență ale semnalului.DCT grupează energia de semnal în mod eficient pentru sistemele de compresie multimedia.Transformarea Wavelet prezintă atât caracteristici de semnal scurt, cât și lung la diferite scări.Aceste transformări sunt folosite pentru a studia semnalele în aplicații de comunicare și media.

Analiza spectrală

Analiza spectrală examinează modul în care energia semnalului se răspândește pe frecvențe.O formă de undă este convertită într-un spectru care conține vârfuri la frecvențe specifice.Din acest punct de vedere, armonicile și lățimea de bandă pot fi măsurate direct.Tonurile dominante devin vizibile chiar și atunci când sunt greu de observat în forma de undă originală.Această metodă este utilă pentru diagnosticarea vibrațiilor și inspecția semnalului radio.Ajută la determinarea dacă un semnal se comportă normal sau conține componente anormale.

Procesare adaptivă

Procesarea adaptivă ajustează automat comportamentul sistemului pe baza datelor primite.Eroarea de ieșire revine în sistem pentru a-și rafina răspunsul.Algoritmul actualizează continuu parametrii interni pentru a se potrivi condițiilor în schimbare.Acest lucru permite sistemului să urmărească zgomotul sau interferența în timp.Este folosit în mod obișnuit în anularea ecoului și suprimarea zgomotului de fundal.Rezultatul este un semnal mai curat și mai stabil în medii dinamice.

Procesare prin compresie

Procesarea prin compresie reduce dimensiunea datelor digitale, păstrând în același timp informațiile importante.Un flux mare de date devine un flux mai mic codificat după procesare.Modelele redundante sunt eliminate și detaliile mai puțin vizibile pot fi simplificate.Acest lucru reduce cerințele de stocare și lățimea de bandă de transmisie.Formatele audio, imagine și video se bazează în mare măsură pe această tehnică.Permite o comunicare mai rapidă și o manipulare eficientă a datelor în sistemele multimedia.

Specificațiile tehnice ale DSP

Parametru	Interval numeric
Rata de eșantionare	8 kHz (vorbire), 44,1 kHz (audio), 96 kHz–1 MHz (instrumentație)
Rezoluție (Adancime de biti)	8 biți, Float pe 12 biți, 16 biți, 24 biți, 32 biți
Prelucrare Viteza	50 MIPS - 2000+ MIPS sau 100 MMAC/s – 20 GMAC/s
Interval dinamic	~48 dB (8 biți), 72 dB (12 biți), 96 dB (16 biți), 144 dB (24 biți)
Latența	<1 ms (control), 2–10 ms (audio), >50 ms (streaming acceptabil)
Raport semnal-zgomot Raport (SNR)	60 dB–140 dB în funcție de calitatea convertorului
Memorie Capacitate	32 KB – 8 MB RAM pe cip, memorie externă de până la GB
Putere Consumul	10 mW (portabil) – 5 W (DSP de înaltă performanță)
Lungimea cuvântului	16 biți fix, 24 de biți fix, 32 de biți în virgulă mobilă
Ceasul Frecvența	50 MHz – 1,5 GHz
Debit	1–500 Msample/e
Interfață Lățimea de bandă	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
Precizie ADC	±0,5 LSB la ±4 LSB
DAC Rezoluție	10 biți - 24 de biți
Funcționează Temperatura	-40°C până la +125°C (grad industrial)

Aplicații de DSP

Procesarea digitală a semnalului este utilizată pentru a măsura, îmbunătăți și analiza automat semnalele, inclusiv următoarele aplicații:

• Procesare audio (suprimarea zgomotului, anularea ecoului, egalizatoare)

• Recunoașterea vorbirii și asistenții vocali

• Procesarea imaginii în camerele digitale (demosaicing, filtrare, îmbunătățire și compresie)

• Monitorizarea semnalului biomedical (ECG, EEG) și imagistica medicală (ultrasunete)

• Sisteme de comunicații fără fir (modulare, demodulare, codare de canal, sincronizare și egalizare)

• Detectare radar și sonar

• Monitorizarea vibraţiilor industriale

• Protecția sistemului de alimentare și analiza armonicilor

• Sisteme de control al motoarelor și feedback automatizare

• Codecuri de compresie video și streaming

DSP vs procesarea semnalului analogic

Caracteristică	Digital Procesarea semnalului	Analogic Procesarea semnalului
Semnal Reprezentarea	Eșantionat valori la pași de timp discreti (de exemplu, eșantionare de 44,1 kHz)	Continuă forma de undă tensiune/curent
Amplitudinea Precizie	Cuantizat niveluri (de exemplu, 2¹⁶ = 65.536 de niveluri pe 16 biți)	Continuă dar limitat de precizia componentei (±1–5%)
Frecvența Precizie	Exact rapoarte numerice de frecvență	Deriva depinde pe toleranțe și temperatură RC/LC
Repetabilitate	Identic ieșire pentru aceleași date și cod	Variază între unităţi şi în timp
Zgomot Susceptibilitate	Numai front-end afectat după conversie	Zgomot se acumulează pe întregul traseu al circuitului
Temperatura Stabilitate	Minimal modificare (bazat pe pragul logicii digitale)	Câștigă și decalajul variază cu coeficientul °C al componentelor
Calibrare Cerință	De obicei o singură dată sau deloc	Adesea necesită recalibrare periodică
Modificare Metoda	Firmware/software actualizare	Hardware este necesară reproiectarea
Pe termen lung Drift	Limitat la precizia ceasului (nivel ppm)	Componentă îmbătrânirea provoacă o deviere a nivelului %
matematică Operațiuni	Precise aritmetică (adunare, înmulțire, FFT)	Aproximativ folosind comportamentul circuitului
Dinamic Reconfigurare	În timp real posibilă schimbarea algoritmului	Fix topologie
Întârziere Comportament	Previzibil întârziere de procesare (µs–ms)	Aproape instant dar variază în funcție de defazarea
Scalabilitate	Complexitatea crește prin calcul	Complexitatea crește cu componente adăugate
Integrarea Nivel	Un singur cip poate înlocui multe circuite	Necesită mai multe componente discrete
Tipic Aplicații	Modemuri, audio procesare, procesare imagini, logica de control	RF amplificare, filtrare analogică, amplificare de putere

Concluzie

DSP convertește semnalele în date discrete, astfel încât acestea să poată fi filtrate, transformate, detectate, comprimate și interpretate folosind algoritmi matematici.Performanța sistemului depinde de rata de eșantionare, rezoluție, viteza de procesare, intervalul dinamic, latența și comportamentul zgomotului.Flexibilitatea și stabilitatea sa îl fac potrivit pentru comunicații, multimedia, control, monitorizare medicală și analiză industrială, în timp ce procesarea analogică rămâne utilă pentru sarcini simple sau cu latență extrem de scăzută.Împreună, ambele abordări se completează reciproc în sistemele electronice moderne.
