EPF10K30ATC144-1 FPGA: Caracteristici, aplicații, programare și alternative explicate

Acest ghid se referă la EPF10K30ATC144-1, un tip de cip FPGA.Acesta explică care este cipul, cum funcționează și unde poate fi utilizat.Veți afla despre principalele sale caracteristici, cum ar fi memoria încorporată, blocurile logice flexibile și suportul atât pentru sistemele de 3.3V cât și pentru 5V.De asemenea, arată cum să utilizați cipul în proiecte precum sisteme audio/video, mașini industriale și dispozitive medicale.Include instrucțiuni de configurare pas cu pas, comparații de piese și instrumente de proiectare pentru a vă ajuta să înțelegeți și să lucrați cu acest FPGA cu ușurință.

Catalog

Ce este EPF10K30ATC144-1?

EPF10K30ATC144-1 este membru al familiei Flex10K FPGA, conceput pentru a furniza o logică programabilă încorporată, cu o complexitate moderată și o flexibilitate ridicată.Construită folosind tehnologia SRAM CMOS 0,3-micron, acest dispozitiv acceptă aproximativ 30.000 de porți utilizabile și include 1.728 de elemente logice organizate în blocuri de tablă logică (laboratoare).Funcționează la 3.3V.Versiunea de grad de viteză –1 oferă o funcționare relativ rapidă, cu frecvențe de bază până la aproximativ 166 MHz.Dispozitivul integrează blocuri de matrice încorporate (EABS) pentru memoria on-cip, care îmbunătățesc operațiunile de gestionare și control a datelor în proiectele încorporate.Utilizat pe scară largă în sistemele de control industrial, comunicații și moștenire, oferă o soluție programabilă cu suport de I/O puternic și o capacitate logică suficientă pentru o gamă largă de aplicații de nivel mediu.Familia Flex10K a fost una dintre primele linii FPGA care au combinat logica bazată pe SRAM și blocurile RAM încorporate, oferind opțiuni scalabile de la 10K la peste 200K porți ale sistemului.Cu I/OS compatibil cu TTL și blocuri de memorie încorporate, dispozitivele Flex10K oferă o combinație echilibrată de densitate logică, integrare și performanță pentru ecosistemele de proiectare mai vechi.

Căutați EPF10K30ATC144-1?Contactați -ne pentru a verifica stocul curent, timpul de plumb și prețurile.

EPF10K30ATC144-1 Modele CAD

Simbol EPF10K30ATC144-1

EPF10K30ATC144-1 Amprentă

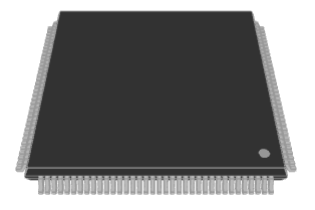

EPF10K30ATC144-1 Model 3D

Caracteristici EPF10K30ATC144-1

• Arhitectură de înaltă densitate

EPF10K30ATC144-1 este construit folosind arhitectura Flex 10K al ALTERA, oferind până la 69.000 de porți ale sistemului și 1.728 de elemente logice (LES).Aceste elemente logice servesc ca blocuri de construcție pentru implementarea funcțiilor logice și a proiectelor digitale.Această densitate logică ridicată acceptă sisteme digitale moderat complexe, cum ar fi mașini de stat, procesoare mici și logică a controlerului pe un singur cip.

• Blocuri de matrice încorporate (EAB)

Acest dispozitiv include mai multe blocuri de matrice încorporate, oferind aproximativ 12,3 kilobit de memorie RAM.Fiecare EAB oferă 2.048 de biți care pot fi configurați ca RAM sau ROM, suporând lățimile de biți până la 256. Aceste blocuri permit integrarea rapidă și flexibilă a memoriei în interiorul FPGA, fără a consuma elemente logice, ceea ce îl face ideal pentru tamponuri, tabele de căutare și stocare de date mici în interiorul cipului.

• Logică reconfigurabilă bazată pe SRAM

EPF10K30ATC144-1 folosește tehnologia SRAM pentru logica sa programabilă.Acest lucru înseamnă că poate fi reprogramat de un număr nelimitat de ori, ceea ce este valoros în timpul prototipării și modernizării sistemului.Puteți testa, modifica și verifica funcționalitatea circuitului lor de mai multe ori înainte de implementarea finală.

• Funcționare de bază de 3.3V cu I/O tolerant 5V

Acest FPGA funcționează cu o alimentare de 3.3V pentru logica internă, dar acceptă pini I/O toleranți la 5V.Această compatibilitate dublă tensiune asigură că dispozitivul poate interfața în siguranță cu componentele Legacy 5V, menținând în același timp eficiența modernă de energie de joasă tensiune pentru funcțiile de bază.Simplifică proiectele sistemului de tensiune mixtă fără a avea nevoie de schimbătoare de nivel.

• Ceas de mare viteză

Dispozitivul acceptă frecvențele de operare până la 166,67 MHz, permițând procesarea rapidă a datelor și manipularea semnalului în aplicații critice în timp.Această frecvență maximă ridicată face ca EPF10K30ATC144-1 să fie adecvat pentru sisteme de control de mare viteză, comunicații și sarcini de calcul încorporate.

• Mod de standby cu putere redusă

FPGA prezintă un consum de energie statică scăzut, cu curent de așteptare de obicei mai mic de 0,5 mA.Acest lucru permite ca dispozitivul să fie utilizat în aplicații sensibile la energie, unde trebuie redusă la minimum puterea inactivă, cum ar fi instrumente portabile sau sisteme cu moduri de economisire a puterii.

• Gama de temperatură comercială

Este evaluat pentru un interval de temperatură de la 0 ° C până la +70 ° C, potrivind medii comerciale standard.Acest lucru asigură o funcționare fiabilă în condiții tipice interioare, fără a necesita specificații de temperatură de calitate industrială.

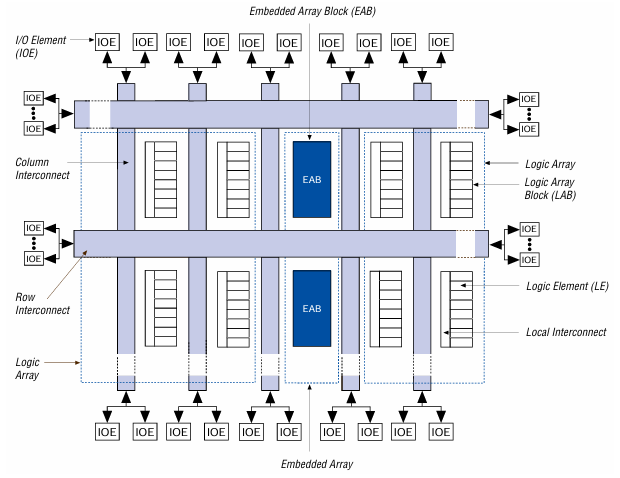

Flex 10k Diagrama blocului de dispozitive

Diagrama reprezintă arhitectura internă a unui dispozitiv FPGA Flex 10K, în special EPF10K30ATC144-1.În centrul dispozitivului se află tabloul încorporat, care este format din două tipuri primare de componente: blocuri de tablă logică (laboratoare) și blocuri de matrice încorporate (EABS).Laboratoarele constau din mai multe elemente logice (LE) care gestionează funcțiile logice cu scop general.Fiecare LE este conectat printr -o interconectare locală, permițând implementarea logică flexibilă în laborator.

În jurul laboratoarelor sunt blocurile de matrice încorporate (EABS), prezentate în albastru închis.Acestea sunt blocuri de memorie de înaltă densitate utilizate pentru funcții precum RAM sau ROM, care permit prelucrarea datelor încorporate sau tamponarea direct în țesătura FPGA.Coloana și interconectarea rândului activează comunicarea între laboratoare, EABS și Elemente I/O (IOE) plasate în jurul perimetrului cipului.Aceste interconectări acceptă căi de rutare complexe și sunt importante pentru fluxul de date în diferite secțiuni logice.

Fiecare IOE conectează logica internă la pinii externi, permițând dispozitivului să interfață cu alte componente ale sistemului.Structura este modulară și simetrică, oferind un aspect eficient pentru rutare și scalabilitate.În EPF10K30ATC144-1, acest aranjament permite un amestec echilibrat de logică programabilă și memorie încorporată, ideală pentru sisteme digitale cu complexitate medie care au nevoie de manipulare rapidă a datelor și configurație logică flexibilă.

Specificații EPF10K30ATC144-1

Tip	Parametru
Producător	Alterra/Intel
Serie	Flex-10ka®
Ambalaj	Vrac
Starea părții	Activ
Numărul de laboratoare/CLBS	216
Numărul de I/O.	102
Tensiune - alimentare	3V ~ 3.6V
Tip de montare	Montare la suprafață
Temperatura de funcționare	0 ° C ~ 70 ° C (TA)
Pachet / carcasă	144-LQFP
Pachet de dispozitive furnizor	144-TQFP (20x20)
Numărul produsului de bază	EPF10K30

Aplicații EPF10K30ATC144-1

Procesare digitală audio / video

EPF10K30ATC144-1 este potrivit pentru sarcinile de procesare audio și video, datorită blocurilor sale de matrice încorporate (EABS) care furnizează memorie RAM pe cip.Această caracteristică permite tamponarea, stocarea temporară și manipularea datelor direct în cadrul FPGA.Mulți folosesc adesea acest FPGA pentru a gestiona decodarea fluxului audio, manipularea pixelilor sau sincronizarea interfeței video digitale.Capacitatea sa logică moderată și flexibilitatea I/O permit integrarea cu codec -urile, controlerele de sincronizare și logica de sincronizare în sistemele multimedia.

Sisteme de control industrial

În automatizarea industrială, EPF10K30ATC144-1 poate servi drept controlor central sau interfață I/O inteligentă.Logica sa programabilă acceptă implementarea mașinilor de stat, interfețelor senzorilor, achiziției de date și protocoalelor de comunicare în serie precum SPI sau RS-485.Disponibilitatea RAM-ului pe cip și a numărului mare de I/O îl face adecvat pentru gestionarea mai multor semnale de control în controlerele logice programabile (PLC), unități motorii sau subsisteme robotice.

Echipament medical

Dispozitivele medicale necesită o logică precisă și reconfigurabilă pentru a gestiona fluxurile de date specializate.Acest FPGA poate fi utilizat pentru condiționarea semnalului, filtrarea și procesarea intrărilor senzorului analog în aplicații precum ECG, ultrasunete sau sisteme de imagistică.Latența sa previzibilă și programarea flexibilă o fac ideală pentru integrarea algoritmilor proprii sau a pașilor de preprocesare a datelor înainte de manipularea suplimentară a microcontrolerii sau DSP.

Electronică auto și aerospațială

În tablourile de bord auto, avionice și unitățile de control aerospațial, EPF10K30ATC144-1 a fost utilizat în mod obișnuit pentru interfațarea senzorilor, gestionarea diagnosticului sau implementarea protocoalelor de comunicare.Natura sa reprogramabilă a permis să ajusteze logica post-implementare sau în timpul validării sistemului.Flexibilitatea I/O a părții a făcut -o capabilă să se împletească între autobuzele vechi și sistemele de comunicare moderne, menținând în același timp stabilitatea în medii accidentate.

Sisteme de comunicare și rețea

Datorită capacității sale de a implementa protocoale în serie personalizate și logica de filtrare a datelor, EPF10K30ATC144-1 a găsit utilizarea în sistemele de telecomunicații vechi și în back-uri de rețea.RAM -ul său încorporat acceptă tamponarea și analiza antetului pachetelor, în timp ce blocurile logice pot implementa reguli de comutare sau verificări de paritate.A acționat ca un element de logică a lipiciului, ajutând la integrarea procesoarelor, comutatoarelor și căilor de semnal în infrastructura de comunicare.

EPF10K30ATC144-1 Piese similare

• EPF10K30AQI208-3

EPF10K30AQI208-3 este o alternativă puternică la EPF10K30ATC144-1, oferind același număr de elemente logice (1.728 LES) și memorie încorporată (~ 12,3 kbit), dar cu un pachet QFP de 208 pin mai mare.Crește numărul de pini de I/O disponibile la 147, ceea ce îl face ideal pentru aplicațiile care necesită mai multe conexiuni externe.Cu un rating de viteză de calitate industrială –3, se desfășoară în mod fiabil pe un interval de temperatură mai larg de -40 ° C până la +85 ° C.Acest lucru îl face potrivit pentru medii robuste în telecomunicații, sisteme de control și instalații industriale accidentate.I/O și intervalul său extins de operare îl fac o actualizare practică pentru proiectele care depășesc configurația TQFP cu 144 de pini.

• EPF10K30AQI240-3

EPF10K30AQI240-3 este un alt FPGA compatibil în familia Flex 10K, oferind o densitate de I/O mai mare cu un pachet QFP de 240 de pini și 189 pini de I/O.Ca și ATC144-1, menține 1.728 elemente logice și 12,3 kbit de memorie RAM încorporată.Gradul său de viteză –3 asigură o performanță constantă la temperaturi industriale, ceea ce îl face o alegere de încredere pentru sistemele cu fluctuații largi de mediu.Este potrivit pentru aplicații cu număr mare de pini, cum ar fi panouri de control complex, sisteme video încorporate și interfețe de calcul moștenite.

• EPF10K30AQC240-3

EPF10K30AQC240-3 oferă, de asemenea, 189 pini de I/O într-un aspect QFP de 240 de pini și menține arhitectura de bază de 1.728 LES și ~ 12 kbit de memorie RAM pe cip.Deși este listat acum ca învechit, rămâne un înlocuitor viabil în sistemele în care sunt necesare amprenta mecanică și pnout-ul de semnal al QFP cu 240 de pini.Este identic funcțional cu AQI240-3, dar de obicei utilizat în aplicațiile de temperatură comercială.Această parte este valoroasă pentru întreținerea hardware-ului moștenitor, în special în cazul în care este necesară compatibilitatea mecanică cu aspectul de 240 de pini, iar aprovizionarea de noi modele nu este posibilă.

EPF10K30ATC144-1 Etape de programare

1. Creați și compilați designul

Începeți prin proiectarea logicii dvs. digitale folosind un HDL precum VHDL sau Verilog.Utilizați instrumente software precum Altera Quartus II sau Max+Plus II pentru a construi proiectul.După ce proiectarea dvs. este finalizată, compila -l pentru a genera fișiere de programare.Veți obține un fișier .SOF pentru configurația JTAG bazată pe SRAM și un fișier .pof dacă doriți să programați un EEPROM în serie pentru încărcarea power-up.

2. Selectați metoda de configurare

Există două moduri principale de configurare a EPF10K30ATC144-1.Pentru programare temporară în timpul testării sau dezvoltării, utilizați configurația JTAG cu fișierul .SOF.Pentru configurarea permanentă sau automată pe pornirea sistemului, utilizați metoda serială pasivă prin încărcarea fișierului .pof într -un EEPROM extern (cum ar fi EPC2).

3. Conectați -vă și programați dispozitivul

Dacă utilizați JTAG, conectați un cablu de programare (de exemplu, USB-Blaster) la antetul JTAG.Deschideți programatorul Quartus, încărcați fișierul .SOF și programați dispozitivul direct.Pentru serial pasiv, conectați EEPROM la FPGA și folosiți Quartus pentru a programa fișierul .pof în EEPROM.La power-up, EEPROM trimite bitstream la FPGA.

4. Reprogramă când este nevoie

EPF10K30ATC144-1 poate fi reprogramat oricând prin JTAG.De asemenea, puteți actualiza conținutul EEPROM pentru a schimba configurația de pornire.Acest lucru este util pentru actualizările de câmp sau pentru îmbunătățirea proiectării.

5. Verificați succesul programării

După programare, verificați pinii de stare FPGA (NSTATUS și Conf_done) pentru a confirma configurația de succes.De asemenea, puteți rula teste funcționale sau puteți utiliza instrumente de depanare precum SignalTap pentru a vă asigura că logica funcționează așa cum este prevăzut.

EPF10K30ATC144-1 Avantaje

• Integrare ridicată cu RAM încorporat

EPF10K30ATC144-1 integrează în jur de 30.000 de porți ale sistemului și 1.728 de elemente logice, împreună cu aproximativ 12 kbits de memorie RAM încorporată.Aceste blocuri de matrice încorporate (EAB) permit operații de memorie mai rapide și mai previzibile în comparație cu RAM distribuite.Acest lucru ajută la simplificarea proiectării logice, în special în aplicațiile care necesită tamponuri, tabele de căutare sau stocare de date mici, îmbunătățind atât performanța, cât și utilizarea resurselor.

• Compatibilitatea tensiunii mixte

Unul dintre avantajele puternice ale acestui dispozitiv este capacitatea sa de a opera cu o alimentare de 3.3V în timp ce susține I/OS-tolerant 5V.Această caracteristică I/O MultiVolt ™ face ca FPGA să fie flexibil pentru integrarea în sisteme care utilizează atât logica Legacy 5V, cât și componentele moderne 3.3V.Este util în sistemele industriale sau de comunicare, unde nivelurile de tensiune variază în funcție de subsisteme.

• Reconfigurare ușoară

Deoarece folosește tehnologia SRAM, EPF10K30ATC144-1 poate fi reprogramat cu ușurință folosind metode de serie JTAG sau pasive.Puteți actualiza funcțiile logice în câmp sau în timpul dezvoltării fără a înlocui cipul.Acest lucru reduce costurile și permite actualizări viitoare sau remedieri de erori după implementare.

• JTAG încorporat și dezvoltare rapidă

Dispozitivul include suport JTAG încorporat, care să permită testarea scanarelor de graniță și programarea în sistem.Acest lucru este valoros pentru teste de fabricație și depanare.De asemenea, în comparație cu dezvoltarea tradițională ASIC, utilizarea acestui FPGA reduce considerabil timpul de transformare a designului, ceea ce îl face ideal pentru prototiparea rapidă și rulările de producție mici până la mediu.

• Arhitectură eficientă de rutare și performanță

Arhitectura Flex 10K, folosită în acest dispozitiv, include rutarea FastTrack®, transportă lanțuri pentru logica aritmetică și arbori de ceas care asigură sincronizarea previzibilă și performanța eficientă.Cu gradul său de viteză –1, cipul poate funcționa până la aproximativ 166 MHz, ceea ce este potrivit pentru multe aplicații de performanță medie, cum ar fi controlul semnalului, manipularea datelor și interfața de protocol.

EPF10K30ATC144-1 Dimensiuni de ambalare

• Tip de pachet: TQFP - 144 (pachet plat subțire quad, 144 pini)

• Montare: Montarea suprafeței

• Dimensiunea corpului: 20mm × 20mm (inclusiv cabluri)

• Pin pin: 0,80mm (distanța dintre centrele de pin)

• Lungimea corpului (Excluderea oportunităților): 12.00mm (nominal)

• Lățimea corpului (Excluderea oportunităților): 12.00mm (nominal)

• Grosime generală: Până la 1,20mm

• Grosimea corpului: Aproximativ 0,95 mm

• Lungimea plumbului: 0,45 mm până la 0,75 mm

• Lățimea plumbului: 0,30 mm până la 0,45mm

• Înălțimea avionului de ședere (A1): 0,05 mm până la 0,15 mm

Producător EPF10K30ATC144-1

EPF10K30ATC144-1 este fabricat de Alterra , un pionier în dispozitivele logice programabile și dezvoltatorul original al seriei Flex 10K FPGA.Fondată în 1983, Altera a devenit lider în inovația de gate de poartă programată pe teren (FPGA), introducând unele dintre cele mai timpurii și mai utilizate soluții logice programabile din industrie.În 2015, Altera a fost achiziționată de Intel Corporație, care a continuat să sprijine și să integreze liniile de produse FPGA ale ALTERA în cadrul grupului său de soluții programabile (PSG).Deși Altera a fost relansată în 2024 ca o filială separată Intel, EPF10K30ATC144-1 rămâne un FPGA moștenitor care reflectă ingineria originală a Ingineriei și Excelența de fabricație a Altera.

Concluzie

EPF10K30ATC144-1 este un cip FPGA util și flexibil, cu memorie bună, funcții logice puternice și capacitatea de a lucra atât cu sisteme noi, cât și vechi.Îl puteți reprograma oricând, ceea ce îl face excelent pentru testare și actualizări.Este ușor de conectat și funcționează bine în multe tipuri de electronice, de la mașini din fabrică la instrumente de rețea.Chiar dacă este o parte mai veche, tot ajută în multe proiecte în care sunt necesare chipsuri fiabile și reprogramabile.

Fișă de date pdf

Fișiere de date EPF10K30ATC144-1:

Flex 10k.pdf
