EPM570F256C5 CPLD: Caracteristici, programare, alternative și aplicații

Acest ghid explică tot ce trebuie să știți despre EPM570F256C5, un cip programabil mic, dar puternic din familia Intel Max® II.Este realizat pentru electronice care trebuie să se transforme instantaneu, să folosească puțină putere și să lucreze în mod fiabil, fără a avea nevoie de cipuri de memorie suplimentare.În acest ghid, veți afla despre caracteristicile cipului, cum funcționează în interior, unde este folosit, cum să îl programați și de ce este mai bun decât alte cipuri similare.Indiferent dacă construiți un dispozitiv inteligent sau controlați mașini, acest ghid vă ajută să înțelegeți modul în care EPM570F256C5 vă poate face designul să funcționeze mai bine și mai rapid.

Catalog

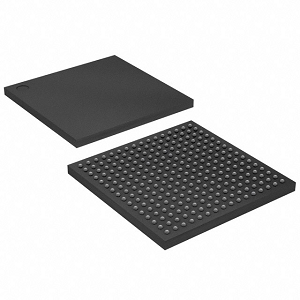

EPM570F256C5 Prezentare generală

EPM570F256C5 este un CPLD de înaltă performanță din familia MAX® II a Intel, adaptată pentru aplicații care necesită configurație non-volatilă, consum redus de energie și capacități instantanee.Construit pe un proces CMOS bazat pe flash de 180 nm, integrează 440 de macroceluri și acceptă până la 160 de pini de utilizatori de utilizatori, ceea ce îl face ideal pentru proiectele logice cu densitate moderată.Dispozitivul funcționează fie la 2,5V, fie la 3.3V și obține o frecvență maximă de ceas de 304 MHz cu o întârziere tipică de propagare de aproximativ 5,4 ns.EPM570F256C5 acceptă programabilitatea în sistem (ISP) prin JTAG, permițând actualizări ușoare de configurare chiar și după implementare.Ca parte a seriei Max® II, beneficiază de asistență îmbunătățită I/O multi-tensiune și performanțe fiabile de pornire, fără a fi nevoie de ROM de pornire externă.Suportat de suita de software Quartus® II a Intel, aveți acces la instrumente robuste de proiectare și caracteristici de simulare pentru integrarea simplificată.

Dacă intenționați să utilizați EPM570F256C5 în sistemele dvs. încorporate scalabile, acum este un moment excelent pentru a plasa o comandă în vrac cu noi, astfel încât să ne putem asigura că aveți o aprovizionare constantă atunci când aveți nevoie.

EPM570F256C5 Modele CAD

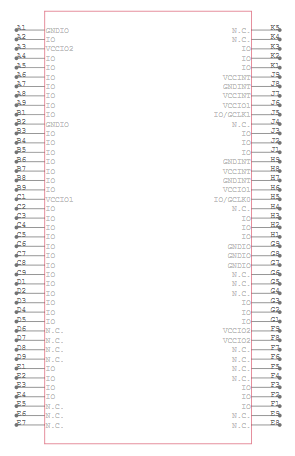

Simbol EPM570F256C5

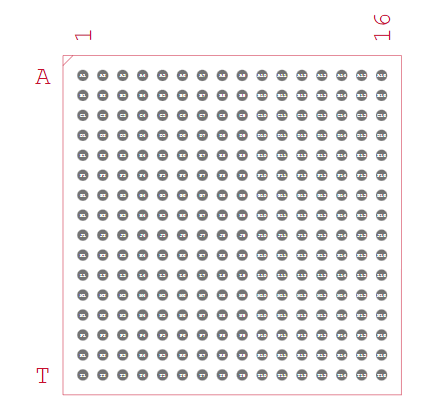

Amprentă EPM570F256C5

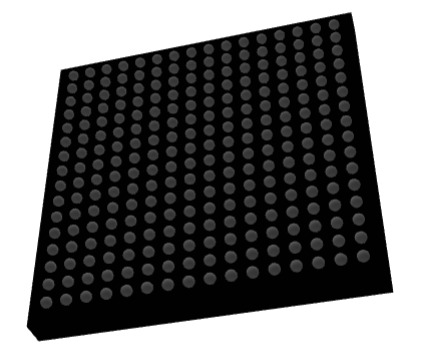

Model 3D EPM570F256C5

Caracteristici EPM570F256C5

• Macroceluri: EPM570F256C5 integrează 440 macroceluri, care servesc ca blocuri de construcție pentru implementarea funcțiilor logice complexe și a modelelor digitale personalizate într -o amprentă compactă.

• PIN -uri I/O programabile: Acest dispozitiv furnizează până la 160 de pini de intrare/ieșire configurabili utilizatori, permițând interfațarea flexibilă cu componente externe, senzori și sisteme pentru cerințe de aplicare diverse.

• Performanță de mare viteză (Până la 304 MHz): Cu suport pentru frecvențele de ceas de până la 304 MHz și o întârziere de propagare scăzută de aproximativ 5,4 ns, asigură procesarea rapidă a semnalului și execuția logică de mare viteză în aplicații sensibile la timp.

• Configurare non-volatilă bazată pe flash: Construit cu memorie flash, dispozitivul își păstrează configurația chiar și după pornire, oferind capacitate instantanee fără a necesita ROM-uri de pornire externe sau dispozitive de configurare.

• Programabilitate în sistem (ISP): EPM570F256C5 acceptă programarea bazată pe JTAG, permițându-vă să programați sau să reprogramați dispozitivul direct pe placa de circuit, facilitând dezvoltarea rapidă și actualizări.

• Memorie flash de utilizator încorporată (UFM): include 8 kbits de stocare UFM non-volatilă, care pot fi utilizate pentru stocarea datelor, setărilor dispozitivului sau constantelor de calibrare în siguranță în cip.

• Compatibilitatea I/O multi-tensiune: Dispozitivul acceptă o gamă largă de niveluri logice, inclusiv 1,5V, 1,8V, 2.5V și 3.3V, ceea ce permite o integrare perfectă cu diverse sisteme și interfețe digitale.

• Consum ultra-scăzut de putere: Cu curenți de așteptare la 25 µA, dispozitivul este optimizat pentru eficiența energetică, ceea ce îl face ideal pentru sistemele încorporate cu putere și cu putere redusă.

• Suport pentru soclu la cald : CPLD poate fi inserat sau eliminat în siguranță dintr -un sistem live, fără a provoca daune electrice sau corupție a datelor, îmbunătățirea menținerii și flexibilității sistemului.

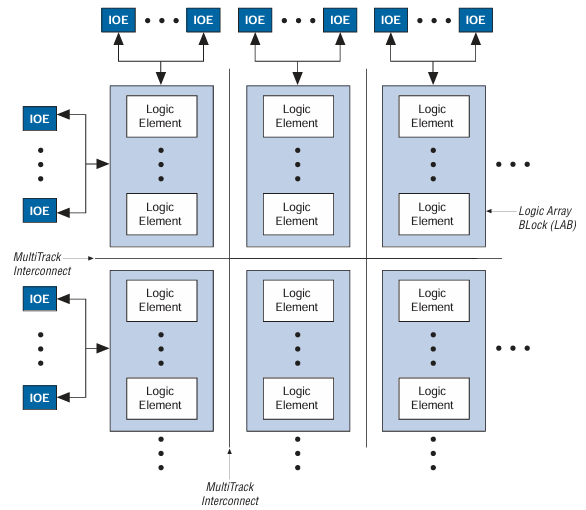

EPM570F256C5 Diagrama blocului

Diagrama bloc a EPM570F256C5 arată un aspect structurat tipic pentru arhitectura CPLD (dispozitiv logic programabil complex) din familia Intel Max® II.În centrul diagramei se află mai multe blocuri de tablă logică (laboratoare), fiecare alcătuit din mai multe elemente logice (LES) stivuite vertical.Aceste elemente logice sunt unitățile de construcție care efectuează operații logice, cum ar fi și, sau, Xor și flip-flops pentru stocare.

Înconjurați laboratoarele sunt ioe (elemente de intrare/ieșire) plasate de -a lungul marginilor superioare, stânga și inferioare.Aceste ioe gestionează comunicarea între logica internă și pinii externi ai dispozitivului.Fiecare IOE este legat prin interconectări multifrack, care permit semnalelor să călătorească în CPLD și să conecteze orice element logic cu alții sau cu pini de intrare/ieșire.Acest sistem de rutare flexibil este esențial pentru a permite funcțiile logice personalizate care programează în dispozitiv.

Specificații EPM570F256C5

Tip	Parametru
Producător	Alterra/Intel
Serie	Max® II
Ambalaj	Tavă
Starea părții	Activ
Tip programabil	În sistem programabil
Timp de întârziere TPD (1) Max	5.4 ns
Alimentare de tensiune - intern	2.5V, 3.3V
Numărul de elemente/blocuri logice	570
Numărul de macroceluri	440
Numărul de I/O.	160
Temperatura de funcționare	0 ° C ~ 85 ° C (TJ)
Tip de montare	Montare la suprafață
Pachet / carcasă	256-BGA
Pachet de dispozitive furnizor	256-FBGA (17x17)
Numărul produsului de bază	EPM570

Aplicații EPM570F256C5

Sisteme de inteligență artificială (AI)

EPM570F256C5 este adesea utilizat ca punte de control în platformele hardware AI, gestionarea calendarului, coordonării și comunicării periferice.Oferă logică de lipici care ajută la sincronizarea fluxurilor de date între unitățile de procesare și modulele de memorie în motoarele și acceleratoarele AI.

Infrastructura de comunicare 5G

În stațiile de bază 5G și hardware-ul de rețea, acest CPLD ajută la implementarea funcțiilor logice personalizate pentru rutarea semnalului de mare viteză și gestionarea protocolului.Capacitatea sa instantanee și utilizarea cu putere scăzută o fac bine potrivită pentru prelucrarea marginilor și mediile critice cu latența.

Hardware cloud computing

EPM570F256C5 este utilizat în sisteme de server și cloud pentru a gestiona secvențarea puterii, monitorizarea termică, funcțiile de control al plăcii și mecanismele de pornire sigure.Natura sa non-volatilă asigură că logica sistemului este disponibilă imediat în timpul ciclurilor de pornire.

Dispozitive de comunicare fără fir

Acționează ca un traducător de protocol sau un modul de control în routere wireless și repetatoare de semnal, unde este necesară o logică digitală personalizată pentru a sprijini diverse standarde de interfață și manipularea semnalului.

Sisteme de automatizare și control industrial

EPM570F256C5 acceptă interfațarea de control și senzor în PLC, controlere de motor și module de automatizare din fabrică.Logica sa robustă bazată pe flash și caracteristicile ISP facilitează actualizarea pe teren fără a elimina hardware-ul.

Dispozitive Internet of Things (IoT)

Modul său de standby ultra-scăzut și amprenta mică îl fac perfect pentru dispozitive IoT compacte, cu baterii.Suportă sarcini logice, cum ar fi filtrarea datelor, monitorizarea stării și conectivitatea pentru senzori inteligenți de casă sau de mediu.

Dispozitive medicale

Găsit în instrumente de diagnostic și echipamente de monitorizare, EPM570F256C5 controlează sincronizarea, operațiunile de eșantionare și interfațarea dispozitivului.Fiabilitatea și logica sa bazată pe flash se potrivesc mediilor medicale critice în care sunt necesare precizia și pornirea imediată.

EPM570F256C5 Piese similare

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 Etape de programare

1. Instalați software -ul Quartus II: Instalați software -ul Quartus II de pe site -ul oficial al Intel.Asigurați -vă că selectați o versiune compatibilă cu seria Max II și cu sistemul dvs. de operare.Acest instrument va fi utilizat pentru a proiecta logica, pentru a compila proiectul dvs. și pentru a programa dispozitivul EPM570F256C5.

2. Creați un nou proiect : Deschideți Quartus II și creați un nou proiect specificând directorul de proiect, numele și fișierul de proiectare de nivel superior.În timpul selecției dispozitivului, alegeți EPM570F256C5 pentru a se potrivi cu CPLD -ul țintă pe care îl programați.

3. Introduceți designul (schematic sau HDL): Dezvoltați -vă logica digitală folosind fie diagrame schematice, fie cod HDL (VHDL/Verilog).Alocați locațiile corecte PIN în conformitate cu schema PCB pentru a asigura o rutare corectă a semnalului către I/O al dispozitivului.

4. Compilează designul: Rulați o compilație completă a proiectului.Acest pas verifică erorile de proiectare, sintetizează logica și generează fișiere de programare, în special fișierul .pof (fișier obiect programator), care este necesar pentru a configura CPLD.

5. Configurați hardware -ul de programare: Conectați programatorul USB-Blaster la PC și interfața JTAG a plăcii țintă.Confirmați că conexiunile pentru TDI, TDO, TCK și TMS sunt exacte și că nivelurile de tensiune corespunzătoare și rezistențele de tragere sunt aplicate conform specificațiilor JTAG ale Intel.

6. Configurați programatorul în Quartus: Lansați instrumentul programator de la Quartus.Faceți clic pe „Configurare hardware” și selectați Blaster-ul USB conectat.Adăugați fișierul .pof generat anterior la fereastra de programare și asigurați -vă că dispozitivul EPM570F256C5 este recunoscut corect.

7. Programează dispozitivul: Bifați caseta de lângă dispozitivul EPM570F256C5 listat și faceți clic pe Start pentru a începe programarea.Monitorizați bara de progres și, odată complet, confirmați că apare un mesaj „de succes”, ceea ce indică faptul că CPLD este acum configurat corect.

8. Verificați și depanați (opțional): Opțional, puteți rula un test de lanț JTAG pentru a verifica conectivitatea dispozitivului sau pentru a utiliza caracteristicile Analyzerului SignalTap Logic pentru depanarea în timp de rulare a designului dvs., contribuind la confirmarea funcționalității corecte post-programare.

EPM570F256C5 Avantaje

Consum redus de energie

EPM570F256C5 oferă curent de standby ultra-scăzut (până la 25 µA), ceea ce îl face mai eficient mai eficient decât multe alte CPLD.Acesta este un beneficiu major în sistemele încorporate cu baterie și mereu pe care este nevoie de conservarea energiei.

Funcționalitate instantanee

Datorită arhitecturii sale non-volatile bazate pe Flash, acest CPLD se ridică instantaneu fără a avea nevoie de un ROM de configurare externă.Acest lucru reduce drastic timpul de pornire a sistemului, mai ales important în aplicațiile critice pentru siguranță.

Count I/O ridicat

Cu până la 160 de pini de I/O programabili, EPM570F256C5 oferă mai multe opțiuni de interfață decât multe alte dispozitive din clasa sa, susținând nevoile complexe de conectivitate, fără a necesita componente suplimentare.

Performanță de mare viteză

Oferă o execuție logică rapidă cu frecvențe de funcționare de până la 304 MHz și o întârziere tipică de propagare de aproximativ 5,4 ns, depășind CPLD-uri comparabile în aplicații sensibile la sincronizare, cum ar fi comunicațiile și controlul semnalului.

Programmabilitate în sistem (ISP)

Dispozitivul poate fi programat sau reprogramat direct pe placa de circuit folosind JTAG, permițând dezvoltarea rapidă, actualizări la distanță și întreținerea câmpului fără a elimina dispozitivul.

Memorie flash de utilizator (UFM)

EPM570F256C5 include 8 kbits de memorie ne-volatilă încorporată pentru date definite de utilizator, cum ar fi setările de calibrare sau tastele de criptare, oferind mai multă flexibilitate de proiectare și păstrare a datelor decât multe alte CPLD.

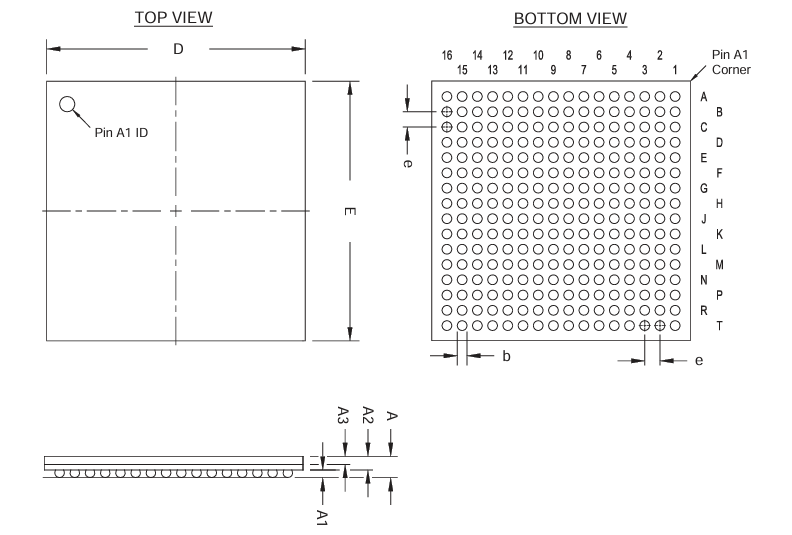

EPM570F256C5 Dimensiuni de ambalare

Dimensiuni ale pachetului

	Milimetri
	Min.	NOM.	Max.
O	-	-	2.20
A1	0,30	-	-
A2	-	-	1.80
A3	0,70 ref
D.	17.00 BSC
E	17.00 BSC
b	0,50	0,60	0,70
e	1.00 BSC

Contur pachet

EPM570F256C5 Producător

EPM570F256C5 este fabricat de Intel Corporation , una dintre cele mai importante companii de semiconductori din lume.În urma achiziției Intel a ALTERA în 2015, EPM570F256C5 inițial parte a familiei CPLD MAX® II de la ALTERA a fost produsă, susținută și distribuită sub marca Intel.Intel continuă să asigure standarde de fabricație de înaltă calitate, disponibilitate pe termen lung și suport software robust prin suita sa Quartus® Prime Design.Cu infrastructura globală extinsă și angajamentul Intel pentru inovația logică programabilă, EPM570F256C5 beneficiază de resurse tehnice în curs de desfășurare, lanțuri de aprovizionare fiabile și integrare în proiectele moderne de sistem digital în aplicații industriale, de comunicare și încorporate.

Concluzie

EPM570F256C5 este o alegere inteligentă pentru persoanele care construiesc produse electronice care trebuie să înceapă rapid, să economisească puterea și să funcționeze fără probleme.Nu își pierde setările atunci când este oprit și îl puteți reprograma chiar pe placa de circuit folosind JTAG.Cu suport pentru multe niveluri de tensiune și memorie suplimentară în interior, este util în multe domenii precum AI, sisteme cloud, control al fabricii și dispozitive medicale.Susținută de instrumentele de încredere și proiectare de încredere ale Intel, acest cip ajută la proiectele mai ușoare și mai fiabile.Dacă planificați un produs nou, acum este un moment excelent pentru a plasa o comandă în vrac pentru EPM570F256C5, astfel încât să le aveți întotdeauna gata atunci când este nevoie.
