EPM7128ATC100-10 Prezentare generală a cipului logic programabil

Lucrul cu sisteme digitale înseamnă adesea că aveți nevoie de o logică flexibilă care se poate adapta la diferite căi de semnal și sarcini de control.EPM7128ATC100-10 vă oferă o soluție logică programabilă care poate fi configurată pentru a gestiona sincronizarea, rutarea și controlul logic în interiorul sistemelor electronice.Cu 128 de macrocelule și mii de porți logice utilizabile, puteți construi funcții logice personalizate într-un dispozitiv compact.Pachetul său de montare la suprafață se potrivește cu ușurință pe plăcile de circuite moderne, în timp ce sincronizarea stabilă și conexiunile flexibile de intrare și ieșire vă ajută să gestionați multe tipuri de sarcini de control digital în sistemele încorporate.

Catalog

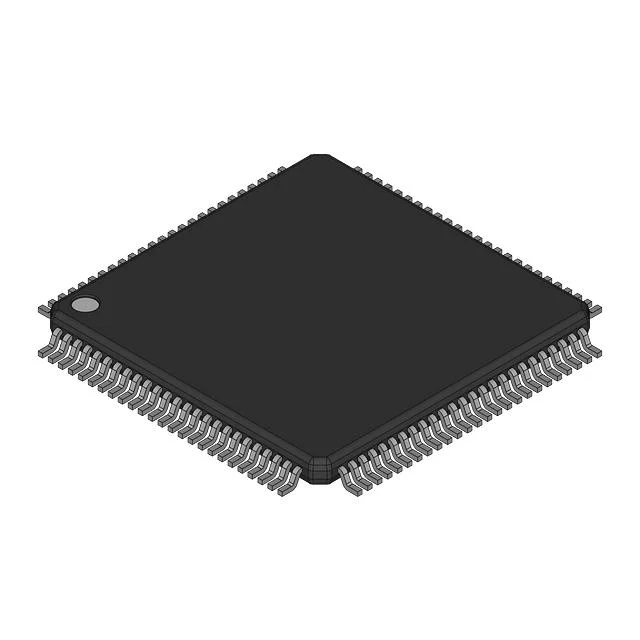

EPM7128ATC100-10 Prezentare generală

EPM7128ATC100-10 este un dispozitiv logic programabil conceput pentru a implementa funcții de control digital configurabile în sistemele electronice încorporate.Dispozitivul conține 128 de macrocelule și aproximativ 2500 de porți logice care permit proiectanților să creeze circuite logice personalizate, cum ar fi logica de control, managementul interfeței și mașinile de stare.Structura sa organizează logica programabilă în mai multe blocuri de matrice logice conectate printr-o rețea de rutare internă care distribuie semnalele pe dispozitiv.Funcționând dintr-un interval de alimentare de la 3 V până la 3,6 V și acceptând întârzierea de propagare de până la 10 ns, permite o sincronizare logică previzibilă.Pachetul TQFP cu 100 de pini acceptă instalarea compactă cu montare pe suprafață în proiecte de circuite cu spațiu limitat.

Căutați EPM7128ATC100-10?Contactați-ne pentru a verifica stocul curent, timpul de livrare și prețul.

Configurația pinului EPM7128ATC100-10

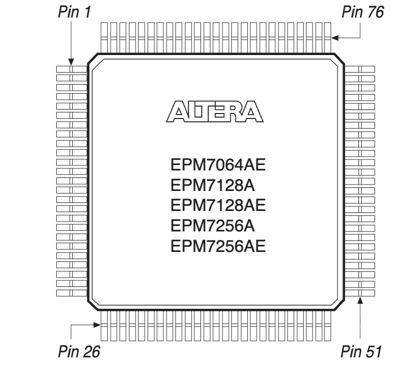

Aspectul pachetului pătrat prezintă un dispozitiv în stil quad plat, cu cabluri metalice care se extind din toate cele patru laturi ale corpului.Numerele de pin sunt aranjate secvențial în jurul perimetrului, începând cu pinul 1 în colțul din stânga sus și continuând de-a lungul fiecărei părți în ordine până când acei finali apar pe marginile rămase.Indicatoarele de colț marchează punctele cheie de orientare utilizate pentru plasarea corectă a dispozitivului pe o placă de circuit imprimat.Zona centrală conține marcaje de identificare a dispozitivului asociate cu familia logică programabilă MAX 7000A.Distanța dintre cabluri și aranjamentul simetric susțin instalarea cu montare pe suprafață și permit fiecărui pin extern să se conecteze la rutarea semnalului pe placă.

Exemplu de conectare la EPM7128ATC100-10

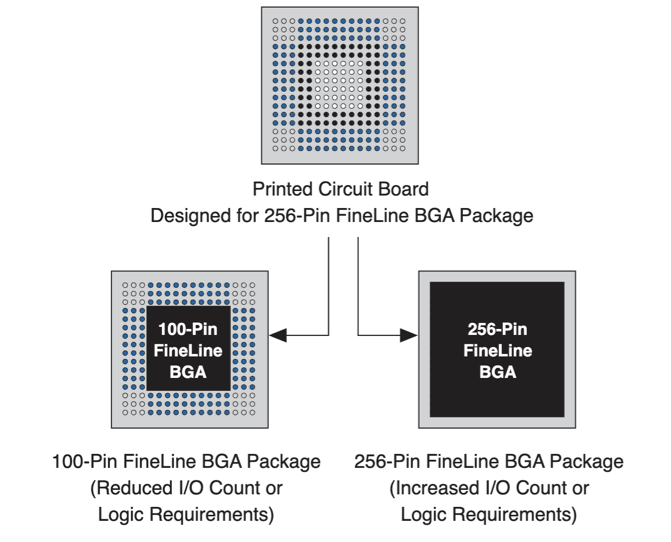

Aranjamentul pin demonstrează un aspect comun al plăcii de circuit imprimat care acceptă mai multe dimensiuni de pachet FineLine BGA.Un design al plăcii centrale, pregătit inițial pentru o amprentă FineLine BGA cu 256 de pini, este prezentat cu o grilă densă de locații ale bilelor de lipit.Aspectul permite ca un dispozitiv FineLine BGA mai mic de 100 de pini să fie plasat în același câmp de pin, menținând în același timp conexiunile de rutare compatibile.Pozițiile exterioare ale bilelor rămân neutilizate atunci când pachetul mai mic este instalat, în timp ce grila completă este utilizată pentru dispozitivul mai mare.Acest aranjament permite un design de placă unică pentru a susține dispozitive cu numere diferite de intrare și ieșire sau cerințe logice fără a modifica aspectul PCB.

Caracteristicile lui EPM7128ATC100-10

Arhitectura logica programabila

Dispozitivul folosește o structură logică programabilă bazată pe macrocelule care permite configurarea circuitelor digitale după fabricare.Fiecare macrocelulă poate implementa logica combinațională sau funcții logice înregistrate, oferind proiectanților flexibilitate atunci când construiesc căi de control, logica de rutare a semnalului și circuite de sincronizare.Această arhitectură permite integrarea mai multor funcții logice discrete într-un singur dispozitiv, menținând în același timp un comportament logic previzibil.

Blocuri de matrice logice structurate

Resursele logice interne sunt organizate în blocuri de matrice logice care grupează macrocelule și partajează resursele de rutare.Acest aranjament simplifică distribuția internă a semnalului și ajută la menținerea funcționării logice stabile pe întregul dispozitiv.Semnalele pot fi direcționate între blocuri printr-o rețea internă de interconectare care acceptă aranjamente logice digitale complexe.

Conectivitate largă de intrare și ieșire

Până la optzeci și patru de pini de intrare și ieșire permit dispozitivului să se conecteze direct cu mai multe semnale digitale într-un sistem încorporat.Acești pini pot fi configurați pentru intrare, ieșire sau funcționare bidirecțională, în funcție de cerințele de proiectare.Această flexibilitate permite dispozitivului să gestioneze comunicarea între procesoare, dispozitive de memorie și circuite logice periferice.

Răspuns logic rapid

Dispozitivul acceptă o întârziere de propagare de până la zece nanosecunde, permițând un comportament logic digital receptiv.Această performanță de sincronizare acceptă funcții de control care necesită comutare consistentă a semnalului și sincronizare fiabilă cu alte componente digitale din sistem.

Logica reprogramabila electric

Configurația este stocată folosind tehnologia programabilă ștersă electric care permite actualizarea logicii dispozitivului atunci când cerințele sistemului se modifică.Designerii pot modifica logica digitală în timpul dezvoltării sau întreținerii sistemului fără a înlocui componenta hardware.

Funcționare la joasă tensiune

Funcționarea într-un interval de alimentare de la trei volți până la trei virgulă șase volți permite dispozitivului să se integreze cu multe sisteme digitale moderne.Acest interval de tensiune acceptă niveluri logice stabile, menținând în același timp compatibilitatea cu standardele comune de interfață digitală.

Pachet compact pentru montare la suprafață

Dispozitivul este furnizat într-un pachet plat subțire cu o sută de pini, conceput pentru asamblarea cu montare pe suprafață.Amprenta compactă a pachetului ajută la conservarea spațiului pe placă și susține procesele de fabricație automatizate utilizate în producția electronică modernă.

Capacitate de control digital integrat

Combinarea logicii programabile, rutarea flexibilă și conexiunile configurabile de intrare și ieșire permite dispozitivului să efectueze diverse sarcini de control digital.Poate înlocui mai multe circuite logice discrete, menținând în același timp un comportament stabil al semnalului în cadrul modelelor electronice încorporate.

EPM7128ATC100-10 Specificații tehnice

Atributul produsului	Valoarea atributului
Producator	Altera (Intel)
Alimentare cu tensiune - Internă	3V ~ 3,6V
Pachetul dispozitivului furnizorului	100-TQFP (14x14)
Seria	MAX® 7000A
Tip programabil	EE PLD
Pachet / Cutie	100-TQFP
Pachet	În vrac
Temperatura de operare	0°C ~ 70°C (TA)
Numărul de macrocelule	128
Numărul de elemente/blocuri logice	8
Număr de I/O	84
Numărul de porți	2500
Tip de montare	Montare la suprafață
Timp de întârziere tpd(1) Max	10 ns
Numărul produsului de bază	EPM7128
Stare RoHs	Neconform RoHS
Nivelul de sensibilitate la umiditate (MSL)	3 (168 ore)
Stare REACH	REACH neafectat
ECCN	EAR99
HTSUS	8542.39.0001

Diagrama bloc al dispozitivului EPM7128ATC100-10

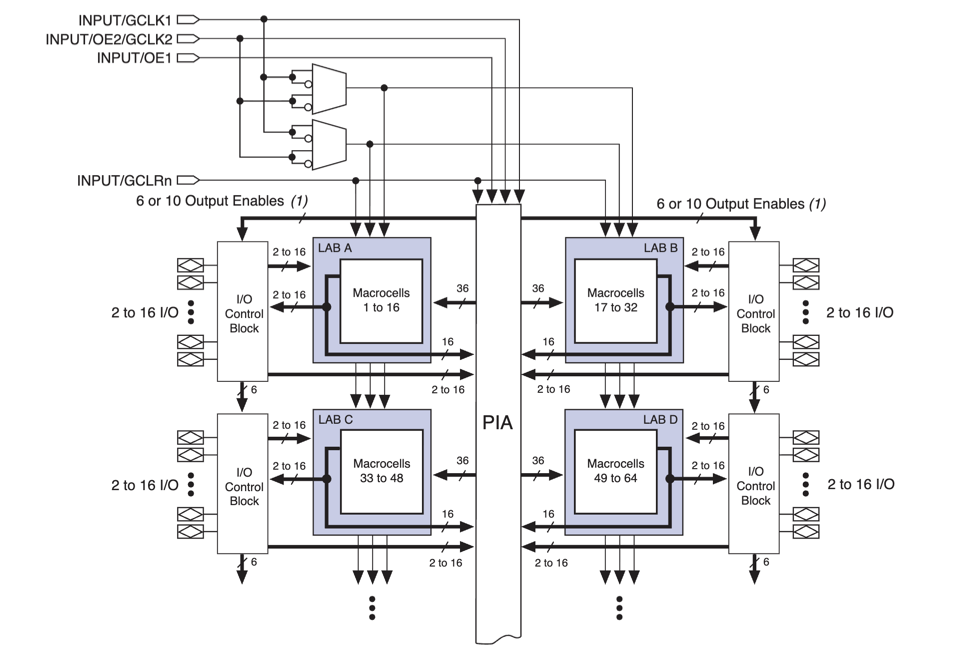

Diagrama ilustrează arhitectura logică internă utilizată de dispozitivele MAX 7000A CPLD, cum ar fi EPM7128ATC100-10.Structura este organizată în jurul mai multor blocuri de matrice logice etichetate LAB A, LAB B, LAB C și LAB D, fiecare conținând grupuri de macrocelule care implementează funcții logice programabile.Aceste macrocelule acceptă logica combinațională și operațiile logice înregistrate în cadrul dispozitivului.Blocurile de matrice logice sunt conectate printr-o matrice de interconectare programabilă centrală care direcționează semnalele între secțiunile logice.Fiecare bloc de matrice logică se conectează la un bloc de control I O care gestionează pinii de intrare și de ieșire a dispozitivului.Semnalele de control globale, inclusiv intrările de ceas, semnalele de activare de ieșire și intrările clare globale intră din partea de sus a arhitecturii și distribuie semnalele de control prin structura logică internă pentru a coordona funcționarea dispozitivului.

Macrocelulă EPM7128ATC100-10

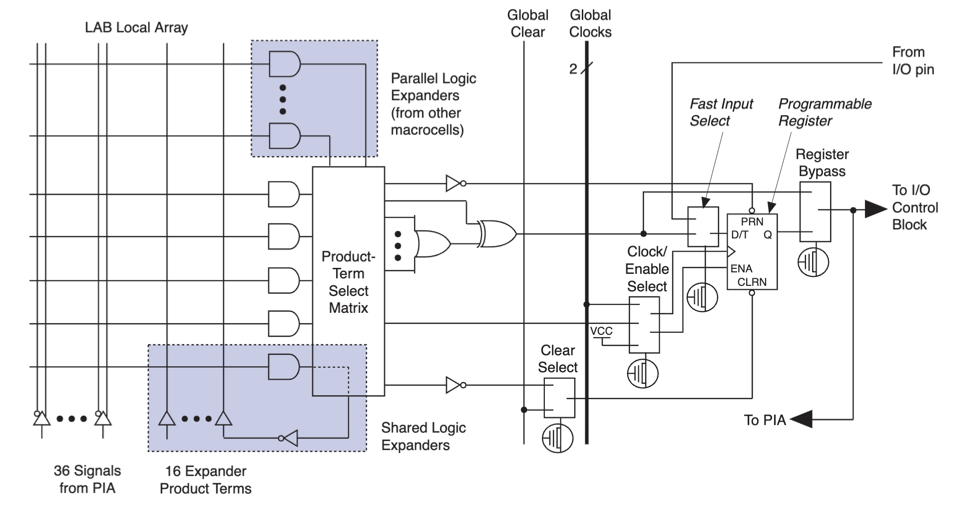

Semnalele logice intră în macrocelulă din matricea de interconectare programabilă prin treizeci și șase de linii de rutare conectate la matricea locală LAB.O matrice de selectare a termenilor de produs combină aceste semnale cu până la șaisprezece termeni de produs expander pentru a crea funcții logice programabile.Expansoarele logice paralele permit termeni suplimentari de la macrocelulele învecinate, în timp ce expansoarele logice partajate distribuie termeni suplimentari de produs în blocul matricei logice pentru a crește capacitatea logică.Căile de ieșire alimentează un registru programabil care funcționează cu ceas global și linii de control clare, permițând fie ieșire combinată înregistrată, fie directă.O cale de selectare rapidă a intrării acceptă semnale de la un pin I O extern, iar o cale de ocolire a registrului permite semnalului să treacă fără stocare tactata.Semnalele finale de ieșire sunt direcționate fie către blocul de control I O pentru pinii externi, fie înapoi în matricea de interconectare programabilă pentru rutarea internă a semnalului.

Aplicații ale lui EPM7128ATC100-10

Logica de control al sistemului încorporat

Dispozitivele logice programabile, cum ar fi acesta, sunt adesea folosite pentru a implementa logica de control personalizată în interiorul sistemelor încorporate.Poate coordona relațiile de sincronizare dintre procesoare, senzori și dispozitive de comunicație, menținând în același timp un flux stabil de semnal în sistem.

Controlere de automatizare industrială

Echipamentele de automatizare necesită frecvent o logică dedicată pentru a gestiona senzorii, releele și semnalele actuatorului.Dispozitivul poate fi programat pentru a gestiona secvențele de control, verificările de siguranță și sarcinile de rutare a semnalelor utilizate în mașinile automate și sistemele de monitorizare.

Logica interfeței de telecomunicații

Echipamentele de comunicație utilizează o logică programabilă pentru a gestiona rutarea semnalului între procesoare și circuite de interfață.Dispozitivul poate suporta comutarea digitală, gestionarea protocolului și condiționarea semnalului care ajută la menținerea unei comunicații fiabile între componentele sistemului.

Circuite de control pentru electronice de consum

Produsele digitale de consum se bazează adesea pe dispozitive logice compacte pentru a coordona operațiunile interne.Dispozitivul poate gestiona sincronizarea, procesarea intrării și controlul semnalului în cadrul produselor electronice, cum ar fi echipamente multimedia, electronice de uz casnic și dispozitive periferice.

Dirijarea semnalului digital și managementul interfeței

Sistemele care combină mai multe subsisteme digitale necesită rutarea controlată a semnalului între componente.Structura logică programabilă permite proiectanților să creeze o logică de rutare personalizată care direcționează semnalele între memorie, procesoare și interfețe externe.

Implementarea mașinii de stat

Multe sisteme electronice se bazează pe mașini de stat pentru a gestiona secvențele operaționale.Dispozitivul poate implementa aceste structuri de control bazate pe stare folosind căi logice programabile care răspund la condițiile de intrare și evenimentele de sincronizare.

Înlocuire pentru componente logice discrete

Mai multe porți logice separate și circuite de control pot fi adesea consolidate într-un singur dispozitiv programabil.Această abordare reduce complexitatea plăcii, permițând în același timp ajustarea comportamentului logic prin actualizări de configurare atunci când cerințele de sistem se modifică.

Avantajele și dezavantajele lui EPM7128ATC100-10

Avantaje

• Logica programabilă flexibilă permite proiectanților să implementeze circuite digitale personalizate

• Ciclu de dezvoltare mai rapid comparativ cu dispozitivele logice fixe

• Integrarea compactă a mai multor funcții logice într-un singur dispozitiv

• Funcționare fiabilă cu întârziere relativ mică de propagare pentru sarcinile logice de control

• Suportă conexiuni multiple de intrare și ieșire prin 84 de pini I/O

• Arhitectura reprogramabilă permite actualizări de design în timpul dezvoltării

• Potrivit pentru înlocuirea mai multor circuite integrate logice discrete în sistemele încorporate

Dezavantaje

• Densitate logică mai mică în comparație cu dispozitivele FPGA moderne

• Resurse interne limitate în raport cu familiile logice programabile mai noi

• Interval restrâns de temperatură de funcționare în comparație cu dispozitivele de calitate industrială

• Versiunea neconformă RoHS poate limita utilizarea în unele proiecte moderne de conformitate cu mediul

EPM7128ATC100-10 Alternative

Numărul piesei	Producator	Caracteristici cheie	Caz de utilizare/Note
EPM7128ATC100-12F	Altera	CPLD din familia MAX 7000A cu 128 de macrocelule și aproximativ 2.500 de porți logice utilizabile.Utilizează tehnologia logică programabilă ștersă electric și un pachet TQFP cu 100 de pini cu multe conexiuni I/O programabile.	Folosit pentru logica de control digital, logica interfeței de magistrală și logica de lipire a sistemului unde mai multe funcții digitale trebuie implementate într-un singur dispozitiv programabil.
EPM7128ATC100-6	Altera	CPLD de grad mai mare de viteză din arhitectura MAX 7000A.Oferă macrocelule programabile, resurse interne de rutare și pini flexibili de intrare și ieșire digitale.	Potrivit pentru logica digitală sensibilă la temporizare, managementul interfeței și sistemele de control încorporate care necesită un răspuns logic mai rapid.
EPM7128ATC144-10	Altera	Dispozitiv CPLD care utilizează arhitectura MAX 7000A cu memorie de configurare nevolatilă și un pachet mai mare care acceptă mai multe conexiuni I/O pentru integrarea sistemului digital.	Frecvent în plăcile de control industriale, hardware-ul de comunicații și sarcinile de control logic programabil în care trebuie gestionate semnale externe suplimentare.

Despre Altera (Intel)

Altera a fost o companie de semiconductori cunoscută pentru dezvoltarea dispozitivelor logice programabile utilizate în sistemele digitale și electronice încorporate.Compania s-a specializat în matrice de porți programabile pe teren și dispozitive logice programabile complexe care permit proiectanților să implementeze circuite digitale personalizate într-o singură componentă.Familiile sale de produse au fost utilizate pe scară largă în echipamente de comunicații, platforme de calcul, sisteme de control industrial și electronice de larg consum.În 2015, compania a devenit parte a Intel, unde tehnologiile sale logice programabile continuă să fie dezvoltate și integrate în centre de date, rețele și platforme de calcul încorporate.

Concluzie

EPM7128ATC100-10 este un dispozitiv logic programabil conceput pentru a gestiona sarcinile de control digital configurabile în sistemele electronice.Combină 128 de macrocelule și o structură internă de rutare care vă permite să construiți funcții logice personalizate într-un singur cip compact.Dispozitivul își organizează resursele logice prin blocuri de matrice logice care se conectează printr-o rețea de rutare programabilă.Configurația sa cu pin și pachetul compact TQFP acceptă modelele de montare pe suprafață utilizate în plăcile de circuite moderne.Puteți utiliza acest dispozitiv pentru a gestiona rutarea semnalului, secvențierea logică și funcțiile de control în multe aplicații digitale.Această flexibilitate ajută la simplificarea designului circuitului, menținând în același timp predictibil comportamentul sistemului.
