EPM7160ELC84-15: fișă de date, funcții, pinout, programare și aplicații

Acest ghid se referă la EPM7160ELC84-15, un cip special care ajută la construirea circuitelor logice digitale personalizate.Îl puteți programa folosind o conexiune JTAG și chiar o actualizați în timp ce este deja instalat în sistemul dvs.De asemenea, are funcții de securitate pentru a vă proteja designul.Acest articol explică totul despre cip, inclusiv aspectul pinului, caracteristicile, utilizările și modul de programare a acestuia.Indiferent dacă lucrați la mașini, mașini sau echipamente de rețea, acest ghid vă ajută să înțelegeți de ce acest cip este util.

Catalog

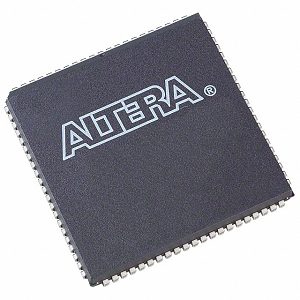

EPM7160ELC84-15 Prezentare generală

EPM7160ELC84-15 face parte din seria maximă de CPLD-uri Intel 7000, care utilizează arhitectura maximă avansată de a doua generație a Altera.Aceste dispozitive, fabricate cu tehnologie CMOS de înaltă performanță, sunt adaptate pentru implementări de circuit digital de înaltă densitate și de înaltă performanță.Acest model oferă 160 de macroceluri și oferă aproximativ 3.200 de porți utilizabile, care se potrivesc nevoilor sistemelor digitale complexe.Funcționează pe o alimentare de 5V, cu o întârziere tipică de 15 ns, permițând viteze de contor de până la 175,4 MHz, asigurând procesarea rapidă a semnalului și performanța eficientă a sistemului.Acest CPLD acceptă atât programarea în sistem, cât și reprogramarea printr-o interfață JTAG integrată, care respectă IEEE STD.1149.1, îmbunătățirea flexibilității și ușurința actualizărilor după instalare.De asemenea, oferă o caracteristică de biți de securitate pentru a preveni copierea neautorizată a datelor de configurare, un plus valoros pentru protejarea proprietății intelectuale.

Dacă doriți să asigurați tot ceea ce are nevoie afacerea dvs., acum este momentul perfect pentru a plasa o comandă în vrac cu noi.Suntem gata să vă ajutăm să economisiți timp, să reduceți costurile și să obțineți exact ceea ce aveți nevoie.

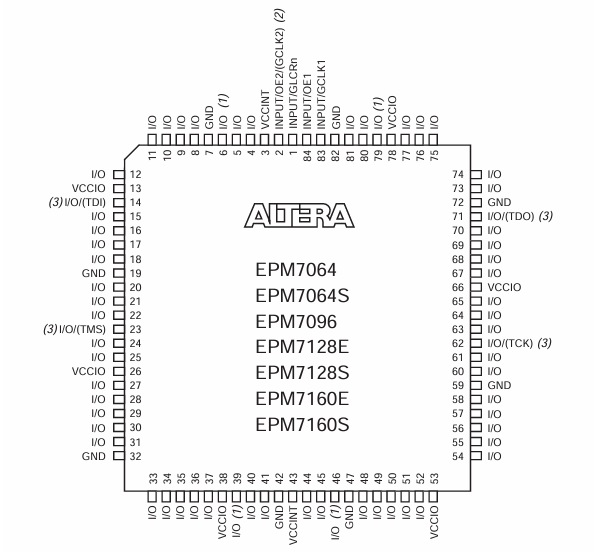

EPM7160ELC84-15 Diagrama Pinout

Diagrama de pinout pentru EPM7160ELC84-15 Dispozitivul ilustrează aspectul și funcționalitatea fizică a celor 84 de pini ai săi într -un pachet PLCC (purtător de cipuri cu plumb din plastic).Diagrama arată o configurație pătrată, în care fiecărui pin i se atribuie o etichetă specifică care indică funcția sa, cum ar fi I/O. (intrare/ieșire), GND (pământ), sau Vccio (Tensiune de alimentare pentru I/O).Pinii etichetați ca I/O. Reprezentați linii de intrare digitale sau de ieșire configurabile, care sunt utilizate pentru a interfața cu alte dispozitive dintr -un circuit. Vccio tensiune de alimentare cu ace Băncile I/O., și GND Pinii furnizează referința la sol.Pinii cu funcții speciale includ TDI, Tdo, TMS, și TCK, care sunt folosite pentru Jtag Programarea și testarea scanării granițelor.În plus, pini ca INPUT1/CLK1 şi INPUT2/CLK2 sunt desemnate intrări de ceas sau semnal de control pentru sincronizarea logică internă.

EPM7160ELC84-15 Modele CAD

Simbolul EPM7160ELC84-15

EPM7160ELC84-15 Amprentă

EPM7160ELC84-15 Model 3D

Caracteristici EPM7160ELC84-15

• Logică de înaltă densitate: EPM7160ELC84-15 oferă 160 de macroceluri și aproximativ 3.200 de porți utilizabile, ceea ce îl face extrem de potrivit pentru modele digitale complexe.Această densitate permite integrarea mai multor funcții într -un singur dispozitiv, facilitând proiecte de circuit mai compacte și mai eficiente.

• Performanță rapidă: Cu o întârziere de propagare maximă de 15 ns și capacitatea de a sprijini frecvențele de operare de până la 100 MHz, acest CPLD asigură procesarea rapidă a semnalului și performanța de mare viteză pentru aplicații sensibile la timp.

• Programmabilitate în sistem (ISP): Prezentând un IEEE Std încorporat.1149.1 (JTAG) Interfață, dispozitivul acceptă programarea în sistem.Această capacitate permite programarea dispozitivului și reprogramată post-instalare, oferind flexibilitate pentru actualizări și modificări de funcționalitate, fără a fi nevoie de înlocuire fizică.

• Interfață I/O MultiVolt ™ : Interfața I/O multivolt acceptă diverse tensiuni de funcționare, ceea ce face ca CPLD să fie compatibil cu nivelurile logice de 5,0 V, 3,3 V și 2,5 V.Această caracteristică permite utilizarea dispozitivului în sisteme de tensiune mixtă, îmbunătățindu-și adaptabilitatea la diferite medii electronice.

• Configurare I/O flexibilă: Oferă 64 de pini de I/O programabili care oferă opțiuni de interfață versatilă.Această flexibilitate este importantă pentru aplicațiile care necesită o varietate de configurații de intrare/ieșire, susținând o gamă largă de conectivitate și funcționalitate.

• Memorie bazată pe EEPROM: Utilizarea tehnologiei EEPROM pentru stocarea configurației, CPLD poate fi reprogramat de până la 100 de ori.Această memorie non-volatilă asigură că dispozitivul își păstrează configurația chiar și după cicluri de putere pentru fiabilitate și ușurință de întreținere.

• Caracteristici de securitate: Dispozitivul include un bit de securitate care împiedică accesul neautorizat la logica programată, protejarea proprietății intelectuale și prevenirea manipulării, ceea ce este bun pentru aplicațiile din medii sensibile la securitate.

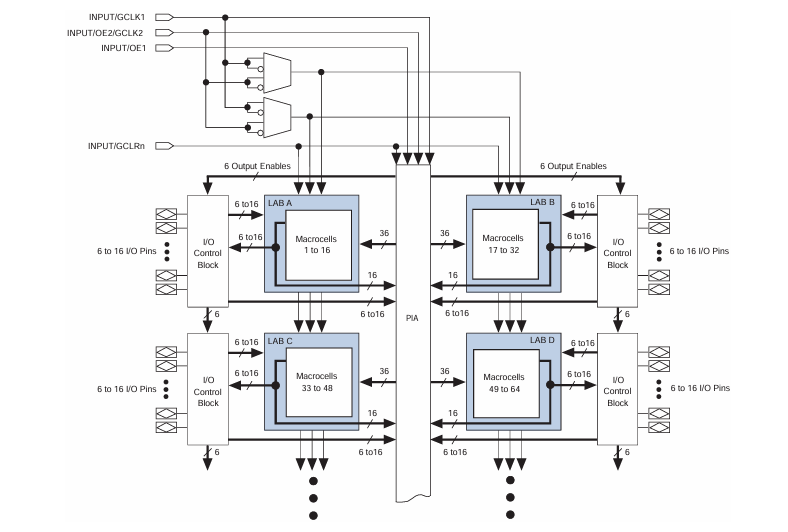

EPM7160ELC84-15 Diagrama blocului

Diagrama bloc a EPM7160ELC84-15, reprezintă o arhitectură internă bine structurată compusă din patru Blocuri de array logică (laboratoare) etichetat O, B, C., și D..Fiecare laborator conține 16 macroceluri, făcând un total de 64 Macroceluri, care sunt unitățile de construcție pentru crearea funcțiilor logice.Aceste macroceluri pot implementa o logică combinațională sau înregistrată folosind interconectări programabile și semnale de control.La centru, Array de interconectare programabilă (PIA) servește ca coloana vertebrală a comunicării, permițând rutarea flexibilă a semnalelor între Laboratoare şi I/O. pini.Fiecare laborator se conectează la PIA cu 36 de linii de intrare și 16 linii de ieșire, asigurând un grad ridicat de interconectivitate logică.În jurul periferiei, Blocuri de control I/O. Gestionați semnalele de intrare și ieșire, oferind între 6 și 16 pini I/O pe parte, care interfață direct cu sistemul extern.De asemenea, arată semnale de control global precum ceasul (GCLK1, GCLK2), Enable de ieșire (OE1) și Clear (GCLRN) distribuite la toate laboratoarele pentru controlul logic sincronizat și centralizat.Aceste semnale pot fi dirijate prin multiplexori pentru a oferi flexibilitate și eficiență a proiectării.

Specificații EPM7160ELC84-15

Tip	Parametru
Producător	Alterra/Intel
Serie	Max® 7000
Ambalaj	Tub
Starea părții	Învechit
Tip programabil	Ee pld
Timp de întârziere TPD (1) Max	15 ns
Alimentare de tensiune - intern	4.75V ~ 5.25V
Numărul de elemente/blocuri logice	10
Numărul de macroceluri	160
Numărul de porți	3200
Numărul de I/O.	64
Temperatura de funcționare	0 ° C ~ 70 ° C (TA)
Tip de montare	Montare la suprafață
Pachet / carcasă	84-LCC (J-Lead)
Pachet de dispozitive furnizor	84-PLCC (29.31x29.31)
Numărul produsului de bază	EPM7160

Aplicații EPM7160ELC84-15

Automatizare industrială

În automatizarea industrială, EPM7160ELC84-15 este utilizat pentru a controla logica în cadrul controlerelor logice programabile (PLC), a controlerelor motorii și a interfețelor senzorului.Capacitatea sa de a gestiona operațiuni logice complexe și comutarea rapidă a I/O face ideal pentru sarcini de automatizare care necesită control și sincronizare precisă.

Sisteme încorporate

Acest CPLD este util în sistemele încorporate unde sunt importante spațiul și eficiența puterii.Găsește aplicații în dispozitive de robotică, Internet of Things (IoT) și electronice de consum, unde programabilitatea sa permite personalizarea și adaptabilitatea la cerințele funcționale specifice.

Telecomunicații

Dispozitivul este utilizat în echipamente de telecomunicații, cum ar fi routere și comutatoare pentru gestionarea calendarului, rutarea datelor și manipularea protocolului.Performanța sa de mare viteză și capacitatea de a opera la diferite niveluri de tensiune îl fac adecvat pentru infrastructura de rețea care necesită fiabilitate și un randament ridicat de date.

Electronică auto

În sectorul auto, EPM7160ELC84-15 acceptă aplicații în sisteme de infotainment, module de control al corpului și unități de gestionare a motorului.Robustetea și suportul CPLD pentru o gamă largă de tensiuni de intrare/ieșire îi permit să funcționeze în mod fiabil în condițiile solicitante ale mediilor auto.

Dispozitive medicale

CPLD este aplicat și în tehnologia dispozitivelor medicale, în special în echipamentele de diagnostic și în sistemele de monitorizare a pacienților.Caracteristicile sale de securitate și funcționarea stabilă în diferite condiții de mediu se asigură că poate gestiona aplicațiile sensibile și de asistență medicală în mod sigur și eficient.

EPM7160ELC84-15 Piese similare

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Pași de programare

Programarea EPM7160ELC84-15, un CPLD din seria Max 7000 a Intel, implică un proces structurat pentru a se asigura că dispozitivul funcționează în conformitate cu specificațiile.Iată pașii implicați în programarea acestui CPLD:

1. Intrare de proiectare: Începeți prin a utiliza un limbaj de descriere hardware (HDL), cum ar fi VHDL sau Verilog, sau un instrument de captare schematică grafică pentru a crea designul logic digital.Acest pas inițial pune bazele funcționalității pe care doriți să o implementați în CPLD.Utilizați software de proiectare compatibil cu seria Max 7000, cum ar fi Altera Quartus II sau Max+Plus II, care oferă instrumente pentru codificare, compilare și simulare a designului dvs.

2. Compilarea și simularea: Compilați -vă designul pentru a traduce codul HDL sau schema într -un format binar pe care CPLD îl poate executa.Acest pas verifică, de asemenea, eventualele erori de sintaxă și se asigură că logica respectă cerințele de proiectare.Simulați designul compilat pentru a -și valida funcționalitatea.Aceasta implică rularea cazurilor de testare împotriva proiectării pentru a -și verifica logica și calendarul, asigurându -se că se comportă așa cum se așteaptă înainte de a fi programat pe dispozitivul fizic.

3. Programarea configurației hardware: Conectați EPM7160ELC84-15 la hardware-ul de programare adecvat.Aceasta ar putea implica crearea unei interfețe JTAG cu dispozitive precum ByteBlastermv, Masterblaster sau USB-Blaster.Asigurați -vă că CPLD este alimentat în mod corespunzător și configurat în modul de configurare corect pentru programare, folosind de obicei o sursă de alimentare de 5,0 V.

4. Procesul de programare: Deschideți software-ul de programare (cum ar fi programatorul Quartus II) și configurați-l pentru a recunoaște EPM7160ELC84-15 prin interfața JTAG.Încărcați fișierul de programare corespunzător (.pof sau .sof) în software.Aceste fișiere conțin datele de proiectare compilate necesare pentru configurarea CPLD.Executați comanda de programare în software pentru a transfera designul în CPLD.Monitorizați procesul pentru orice erori și confirmați finalizarea cu succes a programării.

5. Verificare: Odată ce programarea este completă, efectuați un proces de verificare pentru a vă asigura că CPLD funcționează corect în aplicația prevăzută.Aceasta poate include efectuarea testelor de scanare a graniței sau a testelor de funcționalitate în sistemul real în care este implementat CPLD.Verificați dacă toate funcționalitățile sunt efectuate ca proiectate și că dispozitivul interacționează corect cu alte componente din sistem.

EPM7160ELC84-15 Avantaje

Eficiența costurilor

EPM7160ELC84-15 este o soluție rentabilă pentru a avea nevoie de capacități logice complexe, fără prețul ridicat asociat cu CPLD-uri mai noi sau FPGA.Acest lucru îl face atractiv pentru proiectele sensibile la buget și pentru aplicații industriale educaționale sau mici.

Configurare non-volatilă

Folosind tehnologia EEPROM, EPM7160ELC84-15 își păstrează configurația programată chiar și atunci când puterea este oprită.Această non-volatilitate asigură fiabilitatea dispozitivului și consistența performanței pe ciclurile de putere, eliminând necesitatea componentelor de memorie externe non-volatile.

O gamă largă de tensiune de funcționare

Dispozitivul acceptă o gamă largă de tensiune de funcționare de 4,75 V la 5,25 V, care se potrivește diferitelor surse de alimentare și asigură compatibilitatea atât cu proiectele de sistem mai vechi, cât și cele mai noi.Această versatilitate este benefică în mediile de tensiune mixtă, unde componentele sistemului pot să nu partajeze aceleași niveluri de tensiune standard.

Performanță fiabilă

Dispozitivul oferă performanțe fiabile, cu o întârziere de propagare de 15 ns și suport pentru frecvențele de funcționare de până la 100 MHz.Acest lucru asigură procesarea în timp util și eficientă a operațiunilor logice, ceea ce o face adecvată pentru aplicații sensibile la timp în telecomunicații, electronice auto și sisteme de control industrial.

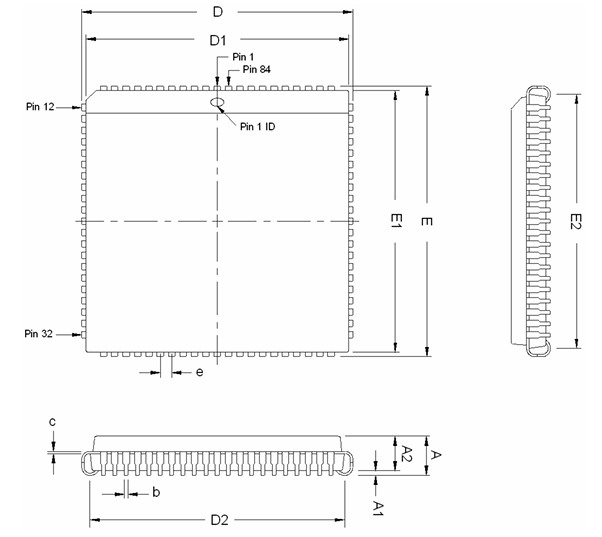

EPM7160ELC84-15 Dimensiuni de ambalare

Tabelul de dimensiuni contline al pachetului

Simbol	Centimetri
	Min.	NOM.	Max.
O	0,165	0,172	0,18
A1	0,02	-	-
A2	0,150 Tip
D.	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
b	0,013	-	0,021
C.	0,008 Tip
e	0,050 Tip

Contur pachet

EPM7160ELC84-15 Producător

EPM7160ELC84-15 este fabricat de Intel Corporation, lider global în tehnologia semiconductorului.Dezvoltat inițial de Altera, acest CPLD a devenit parte a portofoliului de produse Intel în urma achiziției sale de ALTERA în 2015. De atunci, Intel a continuat să susțină seria Max 7000, inclusiv EPM7160ELC84-15, în cadrul grupului său de soluții programabile.Administrarea Intel asigură că dispozitivul beneficiază de standardele avansate de fabricație, fiabilitatea pe termen lung și suportul de documentare.Deși acum este clasificată ca învechită, moștenirea Intel în dispozitivele logice programabile precum EPM7160ELC84-15 continuă să servească în sisteme vechi și aplicații specializate la nivel mondial.

Concluzie

EPM7160ELC84-15 reprezintă un CPLD extrem de capabil, adaptat pentru ingineri și proiectanți de sistem care caută o integrare logică rentabilă cu o programabilitate flexibilă.Memoria sa bazată pe EEPROM, întârzierea de propagare rapidă și compatibilitatea cu mai multe niveluri de tensiune fac o potrivire puternică pentru medii electronice diverse.Susținută de moștenirea de fabricație a Intel și construită cu caracteristici precum multivolt I/O și JTAG Respectarea, dispozitivul continuă să servească în moșteniri și sisteme specializate, în ciuda obsolescenței sale.Indiferent dacă lucrați în automatizare industrială, aplicații încorporate sau infrastructură de telecomunicații, EPM7160ELC84-15 oferă o performanță fiabilă și o valoare pe termen lung.
