Evoluția arhitecturilor de comutare Ethernet și trecerea la sistemele transversale distribuite

În acest ghid, vom arunca o privire mai atentă asupra evoluției proiectelor de comutatoare de rețea, comparând arhitecturi mai vechi, cum ar fi autobuzul partajat și memoria partajată cu abordarea transversală mai rapidă și mai scalabilă.Indiferent dacă sunteți un profesionist în rețea sau pur și simplu interesat de tehnologie, obținerea unei informații despre aceste sisteme vă va oferi o înțelegere mai clară a modului în care rețelele de astăzi gestionează creșterea încărcărilor de date.

Catalog

Evoluția arhitecturilor de comutare Ethernet

Arhitectură	Etapă în evoluție	Caracteristică cheie	Limitarea primară
Comutare tip autobuz	Etapa timpurie	Autobuz partajat pentru toate porturile	Blocaj de performanță din cauza conținutului autobuzului
CrossBar + Memorie partajată	Etapă intermediară (post-2000)	Hibrid: legături punct-la-punct + memorie partajată	Memoria partajată poate limita performanța
Bara transversală distribuită	Etapa modernă	Link-uri punct-la-punct distribuite și sarcini CPU	Complex și costisitor de implementat

Arhitectură de comutare tip autobuz

Primele comutatoare Ethernet s-au bazat pe arhitecturi de comutare de tip Bus, unde tot traficul de date primite și de ieșire au împărtășit un autobuz comun de comunicare internă.Acest design simplu a permis mai multor porturi să se conecteze la aceeași cale internă, dar a limitat în mod inerent performanța generală a comutatorului.Pe măsură ce mai multe dispozitive conectate și generate trafic, conținut și conflicte interne au crescut, ceea ce a dus la degradarea performanței.Natura comună a autobuzului a însemnat că lățimea de bandă nu a fost dedicată porturilor individuale, ceea ce a dus la coliziuni de latență și pachete pe măsură ce încărcările de trafic au crescut.Deși arhitecturile de tip Bus au fost ușor de implementat și rentabile pentru rețelele mici, acestea au devenit imposibile pentru mediile de întreprindere pe scară largă.Incapacitatea de a gestiona încărcările mari de trafic și lipsa de scalabilitate au dus la declinul lor.Pentru a satisface nevoia din ce în ce mai mare de o transmisie de date mai rapidă și mai fiabilă, Ethernet Switches a trebuit să evolueze dincolo de această infrastructură partajată către proiecte mai sofisticate.

Crossbar + Arhitectură de memorie partajată

Pentru a aborda limitările comutării bazate pe bus, industria s-a îndreptat către arhitectura de memorie partajată, unde RAM de mare viteză a stocat temporar pachetele de date primite înainte de a le transmite către destinațiile lor.Această arhitectură a permis comutatorului să gestioneze mai multe fluxuri de date simultan, cu un motor de comutare central care gestionează conexiunile dintre porturile de intrare și ieșire.Folosind un grup de memorie partajat, comutatorul ar putea aloca dinamic lățimea de bandă acolo unde era nevoie de cel mai mult, îmbunătățind eficiența generală.

Cu toate acestea, pe măsură ce întrerupătoarele s -au redus pentru a gestiona mai multe porturi și încărcături mai mari de trafic, sistemele de memorie partajate au început să întâlnească blocaje de performanță.Motorul de comutare centralizat a devenit un singur punct de eșec și s -a străduit să țină pasul cu numărul tot mai mare de conexiuni concomitente.În plus, costul memoriei de mare viteză și complexitatea gestionării alocării memoriei în toate porturile au făcut ca această arhitectură să fie mai puțin viabilă din punct de vedere economic pentru rețelele mari.

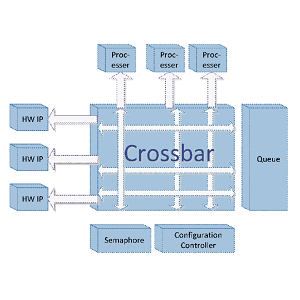

Această provocare a dat naștere la arhitectura de memorie partajată de crossbar + partajată, o soluție hibridă care combină cele mai bune aspecte atât ale comutării încrucișate, cât și ale memoriei partajate.Matricea întrerupătorului transversal permite conexiunile directe punct-la-punct între porturi, asigurând transmisia de date care nu blochează la viteza de sârmă.În același timp, memoria partajată este utilizată pentru a tampona temporar pachetele, îmbunătățind capacitatea sistemului de a gestiona exploziile de trafic.În această arhitectură hibridă, eficiența autobuzului partajat în cadrul plăcilor de service joacă un rol în performanța generală a sistemului.Această abordare echilibrează considerațiile de costuri cu necesitatea unei comunicări de mare viteză, care nu blochează, ceea ce o face o alegere populară pentru comutatoarele Ethernet dezvoltate după 2000.

Arhitectură transversală distribuită

Pe măsură ce cerințele de rețea au crescut exponențial, atingerea vitezei de sute de GBP cu mai multe interfețe Ethernet cu 10 gigabit, arhitectura transversală distribuită a apărut ca o soluție pentru a depăși limitările proiectelor tradiționale centralizate.Spre deosebire de arhitecturile anterioare, designul transversal distribuit descentralizează procesul de comutare, încorporând comutatoare de bara încrucișată atât în ​​placa de rețea de comutare, cât și în plăcile de servicii individuale.Această abordare distribuită oferă mai multe avantaje:

Comutare localizată: Fiecare placă de service are propriul comutator încrucișat, permițând comutarea pachetelor de date local, fără a fi nevoie întotdeauna să treacă printr -un motor de comutare centrală.Acest lucru reduce latența și îmbunătățește performanța, în special în scenarii cu trafic ridicat.

Separarea tipurilor de date: Arhitectura diferențiază între datele plăcii de serviciu și datele de comutare a plăcii de rețea, ceea ce face mai ușor integrarea serviciilor cu valoare adăugată, cum ar fi firewall-uri, sisteme de detectare a intruziunilor (IDS), echilibratoare de încărcare și suport IPv6 direct în platforma de comutare de bază.Această modularitate îmbunătățește flexibilitatea și personalizarea rețelei.

Arhitectură CPU distribuită: Pentru a îmbunătăți în continuare eficiența, arhitectura transversală distribuită include un design multi-CPU.CPU -ul principal de pe placa de control supraveghează operațiunile generale ale comutatorului, în timp ce CPU secundar de pe plăcile de service se ocupă de sarcini localizate.Această diviziune a forței de muncă reduce sarcina pe tabloul de control central, îmbunătățind eficiența de transmitere a pachetelor și stabilitatea sistemului.

Starea actuală a arhitecturii comutatorului

Peisajul arhitecturii Switch a cunoscut schimbări remarcabile de -a lungul anilor.Inițial dominat de modelul simplu „Bus partajat”, acesta a evoluat în configurația „CrossBar + Memory” mai avansată și acum progresează spre un cadru „complet distribuit”.Această călătorie nu numai că arată pașii tehnologici făcuți în proiectarea rețelei, dar dezvăluie și o conștientizare nuanțată a nevoilor crescânde pentru lățimea de bandă și eficiența operațională în sistemele de comunicații contemporane.

Trecerea de la autobuzul partajat la bara încrucișată

Arhitectura de autobuz partajată, deși simplă și favorabilă bugetului, a întâmpinat adesea provocări legate de scalabilitate și performanță.Pe măsură ce volumul traficului de rețea a crescut, a devenit din ce în ce mai clar că a fost necesară o soluție mai rezistentă.Apariția arhitecturii încrucișate a însemnat un punct de cotitură, permițând mai multe conexiuni simultane, eliminând în același timp blocajele care au afectat configurațiile de autobuz partajate.Această transformare a jucat un rol în stimularea debitului de date și în minimizarea latenței pentru rețelele de înaltă performanță.

Rolul memoriei partajate în configurațiile încrucișate

Integrarea memoriei partajate în proiectele încrucișate a îmbunătățit gestionarea fluxului de date.Această configurație promovează accesul și supravegherea eficientă a datelor, abilitarea comutatoarelor pentru a gestiona volumele de date mai mari cu o agilitate remarcabilă.Modelul de memorie partajată s -a dovedit a fi avantajos în setările în care este importantă procesarea datelor rapide, cum ar fi centrele de date și mediile cloud computing.Sistemele care utilizează această arhitectură au înregistrat câștiguri notabile în eficiența operațională și distribuția resurselor.

Avansuri către sisteme transversale complet distribuite

Tranziția la sistemele transversale complet distribuite marchează prim -planul inovației în arhitectura comutatoare.Acest design nu numai că crește scalabilitatea, dar și îmbunătățește toleranța la erori, ceea ce duce la un cadru de rețea mai rezistent.Prin dispersarea țesăturii de comutare pe diverse noduri, sistemul poate răspunde adaptiv la cerințele fluctuante ale traficului, optimizând astfel performanța generală.Evoluția arhitecturii Switch de la autobuzul partajat la sistemele încrucișate complet distribuite reflectă o adaptare semnificativă la complicațiile rețelelor moderne.Fiecare evoluție a creat îmbunătățiri ale vitezei, eficienței și fiabilității, întruchipând o căutare neobosită pentru excelență în proiectarea rețelei.Pe măsură ce industriile devin din ce în ce mai dependente de sistemele de comunicare avansate, apucând aceste schimbări arhitecturale pentru deblocarea potențialului lor maxim.Inovațiile continue din acest domeniu sunt pregătite să redefinească viitorul rețelelor, asigurându-se că sistemele rămân echipate pentru a face față cererilor din ce în ce mai mari.
