Explorarea blocului RAM în seria Xilinx SP3: caracteristici, diferențe și optimizare

Acest ghid explorează rolul RAM -ului bloc în seria SP3 Xilinx, cu capacitatea sa de până la 1,87 MBIT și utilizări versatile precum cache de date, FIFOS și Buffering.Acesta explică modul în care Block RAM crește performanța sistemului prin flexibilitate și îl compară cu RAM distribuit.Înțelegând caracteristicile sale, puteți optimiza RAM -ul bloc pentru proiecte de sistem mai eficiente și mai puternice.

Catalog

Prezentare generală

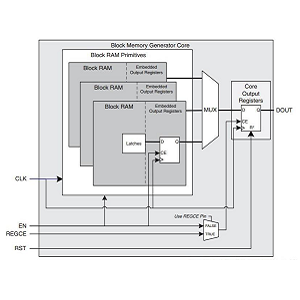

Block Ram (BRAM) este o componentă importantă în FPGA modernă, în special în seria SP3 Xilinx.SP3 FPGA oferă două tipuri de memorie RAM: bloc RAM și RAM distribuite, fiecare conceput pentru sarcini specifice de gestionare a datelor.Oferă până la 1,87 Mbit de RAM bloc, care este utilizat pentru sarcini precum memoria cache a datelor, structurile FIFO și tamponarea în sisteme de înaltă performanță.Fiecare unitate RAM bloc are o capacitate de 18 kbit și acceptă adevăratele funcționalități cu port dual.Aceasta înseamnă că include două autobuze de date independente pe 36 de biți pentru operațiuni simultane de citire și scriere, maximizarea eficienței.Puteți să-l configurați ca RAM cu un singur port cu o lățime de bandă de până la 72 de biți sau RAM cu port dual cu lățime de bandă pe 36 de biți, permițând flexibilitate pentru diferite nevoi de acces la date.

Unitățile RAM de blocare pot fi, de asemenea, în cascadă până la 104 unități se pot conecta perfect pentru a extinde capacitatea de memorie și pentru a suporta sarcini de procesare mai complexe.Această caracteristică permite construirea de sisteme de memorie versatile cu raporturi de aspect personalizate și conversii de lățime de bandă a datelor.În practică, Block RAM îmbunătățește performanța în aplicațiile care necesită acces rapid la date, cum ar fi procesarea digitală a semnalului (DSP).Capacitatea sa de a efectua operațiuni rapide de citire/scriere îmbunătățește randamentul și reduce latența, în timp ce operațiunile de paritate asigură fiabilitatea datelor.Capacitatea de proiectare și cascadă cu port dual fac din bloc RAM un instrument puternic pentru crearea de arhitecturi eficiente de memorie.Pe măsură ce cererea de prelucrare a datelor de mare viteză crește, înțelegerea și utilizarea potențialului RAM al blocului este din ce în ce mai importantă în proiectarea sistemului bazat pe FPGA.

Diferență cu RAM distribuit

Block RAM necesită o utilizare completă într -o singură instanță, ceea ce înseamnă că este nevoie de mai puțină memorie decât ceea ce oferă o unitate RAM bloc, porțiunea neutilizată devine indisponibilă în alte scopuri.Acest lucru poate duce la ineficiențe și resurse irosite, în special în sisteme cu cerințe dinamice sau fluctuante de memorie.În schimb, RAM distribuită oferă o mai mare flexibilitate, permițând o alocare precisă a memoriei necesare, ceea ce o face ideală pentru aplicații cu cerințe în schimbare, cum ar fi procesarea datelor în timp.Aceste diferențe arhitecturale influențează strategiile de proiectare, cu RAM distribuit adesea permițând gestionarea mai eficientă a resurselor, reducerea consumului de energie și îmbunătățind performanța sistemului.Alegerea între memoria RAM bloc și RAM distribuită depinde de aplicația specifică, de echilibrarea scalabilității, a performanței și a rentabilității.
