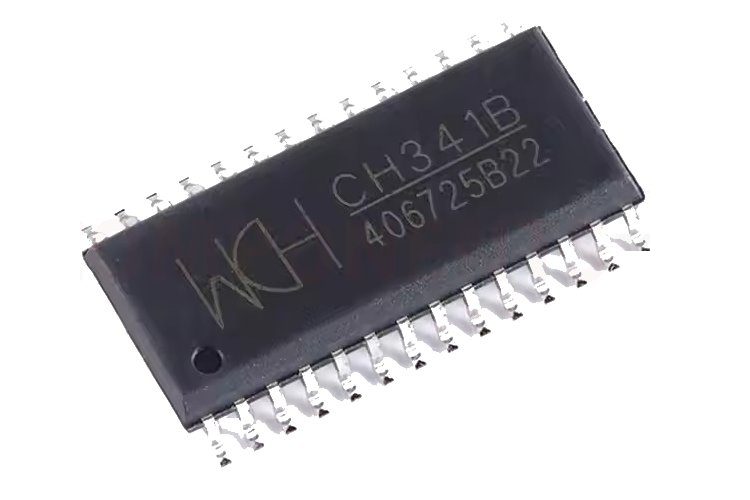

Explorarea CH341 de mare viteză USB la interfața serială

CHIP CH341 este un convertor UART USB-la-serial versatil și rentabil, proiectat de WCH, sărbătorit pe scară largă pentru capacitatea sa de a elimina decalajul dintre sistemele încorporate și dispozitivele de calcul moderne.Cu compatibilitatea sa în conformitate cu standardele USB 1.1 și USB 2.0 și suport pentru mai multe protocoale precum UART, I2C, SPI și interfețe paralele, CH341 a devenit un instrument necesar pentru dvs.În acest articol, săpătăm caracteristicile, configurațiile PIN, aplicațiile și considerațiile de proiectare ale CH341.Indiferent dacă explorați comunicarea microcontrollerului, îmbunătățiți sistemele de control industrial sau simplificarea proiectelor de electronice DIY, acest ghid oferă informații cuprinzătoare pentru a vă ajuta să utilizați întregul potențial al CH341.

Catalog

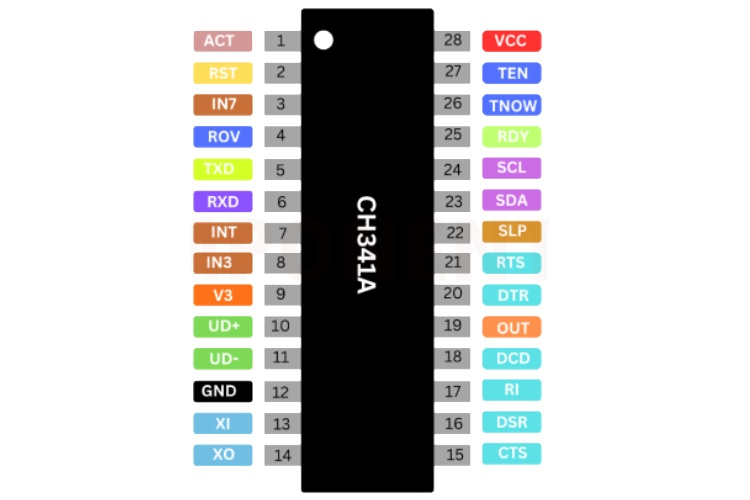

Configurare PINOUT

Pinul nu (341a)	Pinul nu (341T)	Pinul nu (341H)	Numele pinului	Tip de pin	Descrierea pinului
28	13,20	20	VCC	PUTERE	Un port de intrare pozitiv de putere necesită o putere de 0,1uf Capacitate de decuplare
12	11,12	7,18	GND	PUTERE	Teren public, conexiune la sol pentru autobuzul USB
9	6	4	V3	PUTERE	Atașarea puterii externe de intrare VCC în timp ce 3.3V; Conectează capacitatea de decuplare 0,01uf în exterior în timp ce 5V
13	9	8	Xi	ÎN	Intrarea oscilatorului de cristal, atașarea cristalului și Capacitate de oscilator de cristal extern
14	10	9	XO	Afară	Ieșirea opusă a oscilatorului de cristal, atașarea Capacitate de cristal și oscilator de cristal
10	7	5	Ud+	Semnal USB	Se conectează direct la firul D+ de date al autobuzului USB
11	8	6	Ud-	Semnal USB	Se conectează direct la firul de date D-date al autobuzului USB
1	1	1	ACT#	Afară	După starea de ieșire a configurației dispozitivului USB, scăzut activ
2	Nu	2	RSTI	ÎN	Intrarea de resetare externă, activă cu nivel înalt, cu rezistență de tragere
24	16	Nu	SCL	Produs de scurgere deschisă	Ieșirea configurației funcției CIP, cu o extragere rezistență, conectați -vă cu SCL de cip de configurare în serie EEPROM
23	15	Nu	SDA	Deschideți scurgerea/in	Intrarea configurației funcției CIP, cu extragere Rezistență, conectați -vă cu SDA de cip de configurare în serie EEPROM

Caracteristici

Caracteristică	Descriere
Interfață USB	Interfața dispozitivului USB cu viteză completă se conformează USB Specificația versiunea 2.0, care necesită doar cristal și capacitate externă.
ID -ul vânzătorului și ID -ul produsului	Definiți opțional ID -ul furnizorului, ID -ul produsului și numărul de listă folosind un eeprom în serie extern cu costuri reduse.
Suport sursă de putere	Suportă surse de putere 5V și 3,3V.
Conversie low-cost	Transformă direct echipamentele periferice seriale, paralel imprimante și echipamente periferice paralele.
Ambalaj	Disponibil în pachetele SOP-28 și SSOP-20, fără plumb și Compatibil cu standardele ROHS.
Compatibilitatea stratului de aplicații	Compatibil numai cu stratul de aplicație ca interfețe sunt deviate prin USB.
Simulare în serie	Simulează seria standard pentru modernizarea periferică echipament sau adăugarea de porturi seriale suplimentare prin USB.
Compatibilitatea Windows	Complet compatibil cu programele de aplicații în serie în Sisteme de operare Windows.
Hardware serial complet duplex	Tampoanele de transmitere și recepție pe cip acceptă 50bps la 2Mbps Comunicare Ratele de transfer.
Suport pentru biți de date	Suportă 5, 6, 7 sau 8 biți de date și diverse paritate Verificări (ciudat, chiar, gol, jeton sau niciunul).
Suport semnal	Suportă transferul în serie și recepția semnalelor de activare, Semnale de legătură modem și semnale de control al vitezei de transfer.
Interfață externă	Oferă interfețe RS232, RS485 și RS422 prin extern prin extern Echipament de comutare la nivel.
Acces EEPROM	Acceptă accesul indirect la memoria externă eeprom în serie prin comunicare în serie standard.
Compatibilitatea portului de imprimantă	Actualizează imprimantele paralele cu imprimantele USB, conforme cu Specificații USB și compatibile cu sistemul de operare Windows.
Suport pentru imprimantă paralel	Compatibil cu diverse imprimante paralele standard, Suportând moduri de imprimare cu viteză mică și de mare viteză.
Comunicare bidirecțională	Sprijină comunicarea bidirecțională IEEE-1284 cu moduri de transfer unice și bidirecționale.
Moduri de interfață paralelă	Oferă EPP (port paralel îmbunătățit) și MEM (memorie Mod) Moduri de interfață.
Semnalele modului EPP	Furnizează semnale precum#, DS#și WR#, similar cu EPP V1.7 sau v1.9.
Semnalele de mod MEM	Furnizează semnale precum A0, RD#și WR#, similar cu memoria modul de citire/scriere.
Interfață serială sincronă	Utilizează tehnologia FlexWire ™ pentru a permite 2 fire până la 5 fire Comunicare serială sincronă prin software.
Suport pentru Endpoint de gazdă/Master	Suportă interfețe seriale sincrone cu 2 fire și 4 fire.
Interfață cu 2 fire	Furnizează fire de semnal SCL și SDA și acceptă patru viteze de transfer.

Producători

WCH funcționează ca singurul producător al CH341, subliniind rolul piesei într -o varietate de aplicații electronice.Această exclusivitate aduce mai multe considerente pentru industriile care depind de CH341 pentru nevoile lor operaționale.

Sursa de producție unică a CH341 introduce vulnerabilități potențiale în cadrul lanțului de aprovizionare.De exemplu, dacă WCH se confruntă cu întârzieri de producție sau să întâmpine provocări de control al calității calității, disponibilitatea pieței CH341 ar putea fi afectată în mod semnificativ.Această situație subliniază importanța planificării proactive.Companiile pot beneficia de explorarea strategiilor de aprovizionare diverse sau de investiții în tehnologii alternative pentru a atenua riscurile legate de dependența de un singur producător.

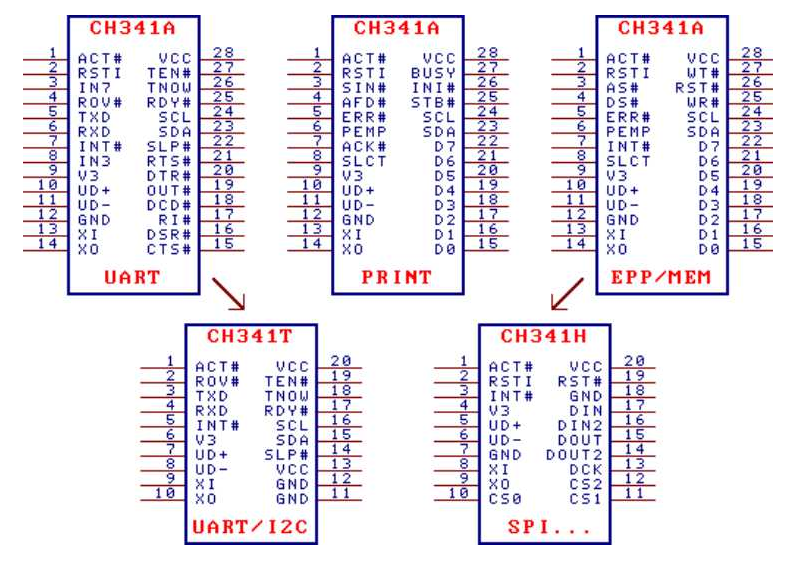

Variante

CH9102 are trei variante, disponibile în două tipuri de pachete diferite: SOP-28 și SSOP-20.

Forma pachetului	Lățimea plasticului (mm)	Lățimea plasticului (mil)	Pitch of Pin (mm)	Pitch of Pin (mil)	Instrucțiunea pachetului	Număr de piesă
SOP-28	7.62	300	1.27	50	Pachet de contur mic de 28 de pini	CH341A
SSOP-20	5.3	209	0,65	25	Micșorați pachetul mic contur de 20 de pini	CH341T
SSOP-20	5.3	209	0,65	25	Micșorați pachetul mic contur de 20 de pini	CH341H

Alternative

• CH340

• Ft230x

• CP2102

• PL2303HX

• CH343

• MCP2200

• CP2110

• Ft232

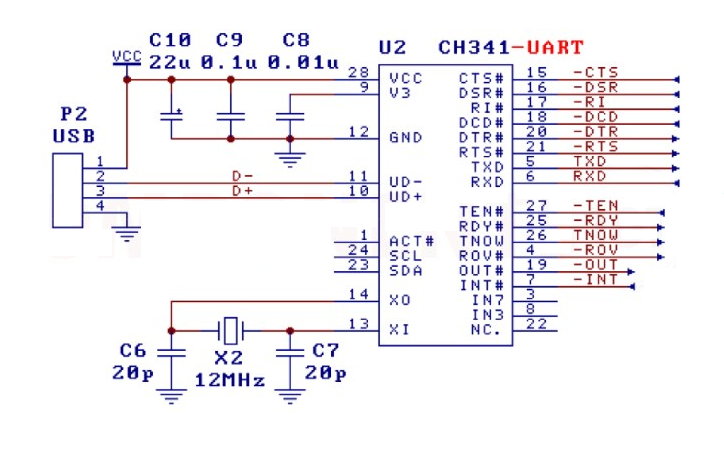

Scheme

Reprezentarea schematică a CH341 acționează ca un model final pentru înțelegerea cadrului său operațional.Dominant la acest circuit, liniile de date USB interfață direct cu UD+ și UD-pinii cipului, permițând o comunicare lină cu dispozitivele gazdă.Această conexiune servește ca coloana vertebrală pentru transferul de date, un proces care a devenit din ce în ce mai substanțial în peisajul nostru electronic interconectat.

Pentru a menține stabilitatea circuitului, condensatoarele sunt poziționate cu atenție pe sursa de alimentare și pinul V3.Aceste componente contribuie semnificativ la stabilizarea tensiunii și la reducerea zgomotului, ambele fiind utile pentru păstrarea integrității semnalului.În scenarii practice, puteți evidenția adesea rolul acestor condensatori, recunoscând influența lor asupra performanței generale a sistemului.Un circuit de alimentare bine structurat poate evita defecțiunile și poate promova longevitatea dispozitivului.Liniile TX și RX ale CH341 necesită conexiuni precise cu un microcontroler sau un circuit similar.Este utilizat pentru linia TX pentru a se conecta la RX a dispozitivului de recepție și invers, asigurând în același timp un teren partajat.Acest principiu al rutării precise a semnalului transcende conceptele noționale;Acesta reflectă lecțiile învățate din nenumărate implementări.Colecții greșite pot duce la defalcări de comunicare, potențial derailarea proiectelor și provocând o frustrare considerabilă.Astfel, o abordare meticuloasă a cablajelor este activă pentru integrarea cu succes.

Mai mult, este utilizat un oscilator de cristal de 12 MHz, însoțit de doi condensatori de 20 pf, pentru a produce semnalul de ceas necesar pentru CH341.Acest semnal de ceas este de bază pentru sincronizarea transmisiei datelor, iar stabilitatea acestuia afectează în mod direct performanța cipului.În diferite aplicații, s -a demonstrat că o sursă de ceas de încredere îmbunătățește eficiența generală a sarcinilor de prelucrare a datelor.Puteți investiga frecvent configurațiile alternative de ceas și efectele acestora asupra performanței, ilustrând considerația minuțioasă necesară în proiectarea circuitului.

Depanare CH341

Atunci când întâmpinați dificultăți de comunicare cu convertorul dvs. USB-serial care utilizează CH341, un proces de depanare bine structurat vă poate îmbunătăți mult șansele de a rezolva problema.

• Începeți verificând cu atenție toate conexiunile dintre CH341 și componentele asociate.Acordați o atenție deosebită alinierii liniilor TX (transmisie) și Rx (recepție);Chiar și o ușoară aliniere necorespunzătoare poate perturba comunicarea.În plus, verificați dacă nivelurile de tensiune ale semnalelor se potrivesc cu cele ale dispozitivelor pe care le conectați, deoarece orice discrepanță poate duce la un comportament imprevizibil sau la o eșec total de comunicare.

• O supraveghere frecventă în timpul depanului este cablul USB în sine.Dacă problemele continuă, poate merita să înlocuiți cablul existent cu altul, deoarece un cablu defect sau subpar poate crea complicații remarcabile.Adaptabilitatea CH341 se extinde și la eepromele I2C și SPI de programare;Programatorii pregătiți, precum programatorul CH341A sau CH341 BIOS pot eficientiza această sarcină.A face cunoștință cu aceste instrumente poate economisi timp și poate atenua frustrarea.

• Testați în detaliu CH341 și asigurați -vă că setările de serie de pe computer, în special rata de transfer, sunt în concordanță cu cele ale dispozitivului cu care doriți să comunicați.O nepotrivire a acestor setări poate duce la corupția datelor sau la o incapacitate de a stabili o conexiune.Efectuarea unui test loopback este, de asemenea, o strategie practică pentru a verifica funcționalitatea CH341;Aceasta implică conectarea acelor TX și RX și verificarea faptului că datele transmise se potrivesc cu datele primite.

• În situațiile în care computerul dvs. nu recunoaște circuitul integrat (IC), este necesar să efectuați o revizuire cuprinzătoare a driverelor instalate.Confirmați că aveți driverele corespunzătoare pentru CH341, întrucât șoferii învechiți sau incorect pot duce la probleme de recunoaștere.Mai mult, verificarea managerului de dispozitive pentru orice mesaje de eroare poate oferi indicii valoroase cu privire la problemele de bază.

Călătoria de depanare este adesea un proces de perfecționare, necesitând atât răbdare, cât și atenție minuțioasă la detalii.Prin îmbrățișarea unei abordări sistematice și bazându -se pe experiențe practice din provocările anterioare, puteți naviga mai eficient aceste obstacole.În cele din urmă, depanarea de succes se deplasează pe o înțelegere profundă atât a instrumentelor disponibile, cât și a complexităților protocoalelor de comunicare în joc.

Considerații de proiectare a PCB

Atunci când porniți în călătoria proiectării unui PCB care încorporează CH341, trebuie să se acorde o atenție atentă plasării strategice a condensatoarelor de decuplare în apropierea pinilor de cip.Acest aranjament atent nu numai că fortifică sursa de alimentare, dar, de asemenea, atenuează fluctuațiile de tensiune care ar putea perturba performanțele cipului.

• Asigurarea că liniile D+ și D sunt dirijate în paralel și protejate de solul sau de cupru joacă un rol notabil în diminuarea riscului de interferență externă a semnalului.Această strategie de aspect este susținută de o mulțime de proiecte de succes, fiecare dezvăluind beneficiile integrității și fiabilității îmbunătățite a datelor.

• Un alt aspect critic implică menținerea unor cabluri de semnal scurte între pinii XI și XO.Această practică ajută la minimizarea tulburărilor de înaltă frecvență care ar putea risca comunicarea.Puteți descoperi frecvent că implementarea împământării sau acoperirii cuprului pentru componentele asociate poate îmbunătăți semnificativ compatibilitatea electromagnetică generală (EMC) a PCB.Această metodă nu numai că ajută la reducerea zgomotului, dar favorizează și un mediu de operare mai stabil.

• Poziționarea portului USB garantează și o examinare atentă;Plasarea lui aproape de CH341 permite rutarea directă a liniilor de date, ceea ce este necesar pentru păstrarea integrității semnalului.Este înțelept să limităm numărul de via -uri din liniile de date, deoarece fiecare prin introduce o capacitate și o inductanță suplimentară care poate compromite calitatea semnalului.Puteți reflecta adesea asupra experiențelor trecute în care minimizarea VIA-urilor a dus la îmbunătățiri vizibile ale performanței, în mare parte în aplicații de mare viteză.

Utilizarea CH341

CIP -ul CH341 se remarcă ca un element extrem de adaptabil în sectorul electronic, lăudându -se într -o serie de aplicații care depășesc mult funcționalitatea de bază.Încorporarea sa în diverse sisteme subliniază relevanța sa în tehnologia contemporană, în special în domenii precum programarea microcontrolerului, depanarea și testarea.Capacitatea cipului de a interfața cu mai multe protocoale o face necesară în sistemele de control industrial, unde precizia și dependența sunt obligatorii.

Programarea și depanarea microcontrolerului

În domeniul programării microcontrolerului, CH341 acționează ca o legătură dinamică între programator și microcontroler.Această conexiune nu numai că facilitează încărcările de cod, dar acceptă și depanarea.Procesul de depanare necesită adesea o serie de ajustări iterative bazate pe feedback -ul sistemului, care poate fi atât provocator, cât și plin de satisfacții.Puteți indica faptul că o înțelegere cuprinzătoare a caracteristicilor CH341 poate îmbunătăți considerabil eficiența acestui proces iterativ, încurajând un sentiment de realizare și stăpânire.

Sisteme de control industrial

Impactul CH341 asupra sistemelor de control industrial este notabil.Capacitatea sa de a comunica cu diverse dispozitive asigură o integrare lină în configurații preexistente.Această flexibilitate este utilizată, mai ales în medii în care sistemele mai vechi coexistă cu tehnologii moderne.Puteți utiliza frecvent CH341 pentru a observa fiabilitatea îmbunătățită a sistemului și timpul de oprire diminuat, deoarece simplifică comunicarea între diferite componente, ducând în cele din urmă la un sentiment de satisfacție în activitatea lor.

Proiecte electronice DIY

CH341 deblochează un tezaur de oportunități în proiecte de electronice DIY.Eficiența costurilor și designul accesibil îl fac o alegere atrăgătoare pentru tine.Puteți împărtăși că experimentele dvs. cu CH341 au aprofundat înțelegerea dvs. despre comunicarea în serie și interfațarea dispozitivului.Această implicare practică nu numai că cultivă abilități, ci și stârnește creativitatea și inovația, insuflând un sentiment de bucurie în procesul de învățare.

Suport pentru dispozitivul moștenitor

Prezența durabilă a dispozitivelor moștenite în diferite industrii prezintă o provocare distinctă.CH341 oferă o soluție valoroasă, permițând sistemelor contemporane să interacționeze cu tehnologiile mai vechi.Această funcționalitate este în special avantajoasă în sectoarele în care echipamentele de modernizare nu este practic din cauza constrângerilor financiare sau a problemelor de compatibilitate.Puteți dezvălui că utilizarea CH341 poate prelungi viața operațională a sistemelor moștenite, permițând progrese treptate către tehnologiile moderne, care pot aduce liniștea sufletească organizațiilor care navighează în această tranziție.

Automatizare și robotică

În domeniile automatizării și roboticii, CH341 îndeplinește un rol major în facilitarea comunicării între microcontrolere și alte componente.Versatilitatea sa permite integrarea unor senzori și actuatoare diversi, sporind astfel capacitățile sistemelor robotizate.Aplicațiile reale au demonstrat că echipele care folosesc efectiv CH341 ating adesea niveluri ridicate de automatizare, rezultând în cele din urmă o productivitate crescută și un sentiment de îndeplinire în proiectele lor.

USB la conversii în serie

CH341 este recunoscut în cea mai mare parte pentru competența sa în transformarea USB în RS485, RS232 și porturile seriale TTL.Această funcționalitate este vibrantă pentru aplicațiile care necesită conectivitate USB pentru dispozitivele care depind de obicei de comunicarea în serie.Puteți remarca faptul că CH341 simplifică procesul de conectare între computerele moderne și dispozitivele mai vechi, promovând un flux de lucru mai eficient în medii în care ambele tehnologii sunt în joc.Această integrare perfectă favorizează un sentiment de ușurință și productivitate.

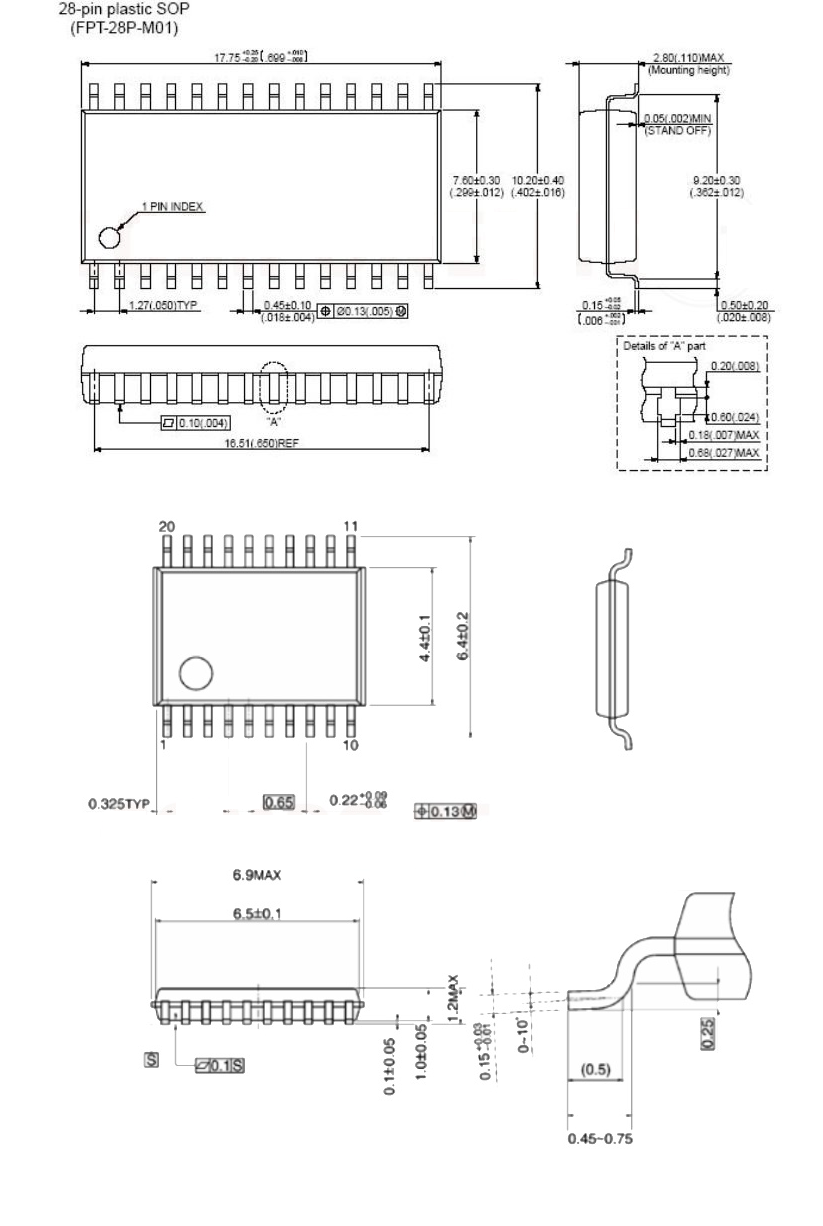

Amprentă și dimensiune

Puteți găsi desenele mecanice și dimensiunile cipului CH341 aici.Aceste dimensiuni sunt ideale pentru crearea amprentelor personalizate pentru designul PCB sau modelarea CAD.
