FPGA vs microcontroler: diferențe cheie pe care ar trebui să le cunoașteți

Când lucrați cu designul PCB, veți alege adesea între un FPGA și un microcontroler în funcție de nevoile sistemului dumneavoastră.Acest articol explică ce este fiecare, cum funcționează și componentele cheie din interiorul lor.Veți vedea, de asemenea, cum diferă structurile lor de sistem și abordările de programare.Înțelegând aceste elemente de bază, puteți decide care dintre ele se potrivește mai bine proiectului dvs.

Catalog

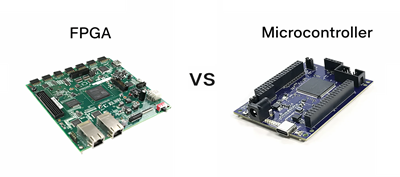

Figura 1. Prezentare generală FPGA vs microcontroler

Ce este un FPGA și un microcontroler?

An FPGA (Field-Programmable Gate Array) este un tip de circuit integrat care vă permite să configurați logica digitală după fabricație.Este utilizat pe scară largă în proiectarea PCB-ului atunci când este necesar un comportament hardware personalizat, cum ar fi crearea de căi paralele de procesare a semnalului sau logica de control specializată.În loc să ruleze instrucțiuni software, un FPGA construiește circuite hardware pe baza designului tău.Acest lucru îl face potrivit pentru sarcini care necesită sincronizare precisă și flexibilitate la nivel hardware.Într-un sistem PCB, acesta acționează ca un nucleu logic programabil care se conectează la memorie, senzori și interfețe de comunicare.Utilizați dispozitive FPGA pentru a implementa direct sisteme digitale personalizate pe placă.

A microcontroler este un circuit integrat compact conceput pentru a executa instrucțiuni programate pentru controlul sistemelor electronice.De obicei, include un procesor, memorie și interfețe de intrare/ieșire într-un singur cip, ceea ce îl face ideal pentru aplicațiile PCB încorporate.Microcontrolerele sunt utilizate în mod obișnuit pentru a citi intrări, procesa date și ieșiri de control, cum ar fi LED-uri, motoare sau senzori.Ele operează secvenţial, urmând un set de instrucţiuni scrise în software.În designul PCB, acestea servesc ca unitate principală de control pentru multe dispozitive, de la gadgeturi simple la sisteme complexe.Simplitatea și integrarea lor le fac o alegere populară pentru sarcinile orientate spre control.

Componentele FPGA și ale microcontrolerului

Componente FPGA

• Blocuri logice (Blocuri logice configurabile - CLB-uri)

Acestea sunt unitățile de bază ale unui FPGA care efectuează operațiuni digitale.Fiecare bloc logic conține tabele de căutare (LUT), flip-flops și multiplexoare.LUT-urile sunt folosite pentru a implementa funcții logice combinaționale prin stocarea tabelelor de adevăr.Flip-flops oferă stocare pentru logica secvențială și controlul temporizării.Împreună, aceste elemente permit FPGA să formeze circuite digitale personalizate.

• Interconexiuni programabile

Interconexiunile sunt căi de rutare care conectează diferite blocuri logice din FPGA.Acestea permit semnalelor să circule între elementele logice pe baza designului configurat.Aceste conexiuni sunt flexibile și pot fi reprogramate pentru a se potrivi cu diferite scheme de circuit.Rețeaua de rutare asigură că semnalele ajung în mod eficient la destinațiile corecte.Această structură permite crearea de circuite complexe fără cablare fixă.

• Blocuri de intrare/ieșire (I/O).

Blocurile I/O conectează FPGA la componente externe de pe PCB.Aceștia gestionează comunicarea cu dispozitive precum senzori, memoria și procesoarele.Aceste blocuri suportă diferite niveluri de tensiune și standarde de semnalizare.Ele pot fi configurate ca porturi de intrare, ieșire sau bidirecționale.Această flexibilitate permite integrarea perfectă cu diverse sisteme externe.

• Unități de management al ceasului

Unitățile de gestionare a ceasului controlează sincronizarea și sincronizarea în interiorul FPGA.Ele generează și distribuie semnale de ceas către diferite părți ale cipului.Aceste unități pot include bucle blocate în fază (PLL) sau bucle blocate în întârziere (DLL).Ele ajută la menținerea unui timp stabil pentru o funcționare fiabilă.Controlul adecvat al ceasului asigură o prelucrare precisă a datelor în întregul design.

• Blocuri de memorie încorporate (BRAM)

Acestea sunt unități de memorie încorporate utilizate pentru stocarea temporară a datelor.Acestea permit accesul rapid la datele utilizate frecvent în cadrul FPGA.Blocul RAM poate fi configurat în diferite dimensiuni și moduri.Acceptă sarcinile de stocare în buffering, cache și manipulare a datelor.Acest lucru reduce nevoia de memorie externă în unele modele.

Componentele microcontrolerului

• Unitate centrală de procesare (CPU)

CPU este principala unitate de procesare care execută instrucțiuni.Efectuează operații aritmetice, logice și de control.CPU citește instrucțiunile din memorie și le procesează pas cu pas.Acesta gestionează fluxul de date în cadrul sistemului.Acest lucru îl face controlerul de bază al microcontrolerului.

• Memorie (Flash, RAM, EEPROM)

Microcontrolerele includ diferite tipuri de memorie pentru stocarea codului și a datelor.Memoria flash stochează permanent programul.RAM este folosită pentru date temporare în timpul execuției.EEPROM este utilizat pentru stocarea unor cantități mici de date nevolatile.Fiecare tip joacă un rol specific în funcționarea sistemului.Împreună, susțin o manipulare fiabilă a datelor.

• Temporizatoare și contoare

Temporizatoarele și contoarele sunt folosite pentru operațiuni bazate pe timp.Acestea ajută la generarea de întârzieri, la măsurarea intervalelor de timp și la controlul sarcinilor periodice.Aceste componente sunt importante pentru funcții precum generarea semnalului PWM.De asemenea, susțin numărarea și programarea evenimentelor.Acest lucru le face utile în sistemele de control și automatizare.

• Porturi de intrare/ieșire (GPIO)

Pinii GPIO permit microcontrolerului să interacționeze cu dispozitivele externe.Ele pot fi configurate ca intrare sau ieșire în funcție de aplicație.Aceste porturi citesc semnale de la senzori sau trimit semnale către actuatoare.Aceștia sprijină comunicarea digitală cu alte componente.GPIO-urile sunt bune pentru conectivitatea sistemului.

• Interfeţe de comunicare

Microcontrolerele includ module de comunicație încorporate, cum ar fi UART, SPI și I2C.Aceste interfețe permit schimbul de date cu alte dispozitive.Aceștia acceptă protocoale de comunicații seriale utilizate în mod obișnuit în sistemele încorporate.Acest lucru permite conectarea la senzori, afișaje și alte controlere.Aceste interfețe simplifică integrarea sistemului.

Diagrame bloc ale sistemelor FPGA și microcontrolere

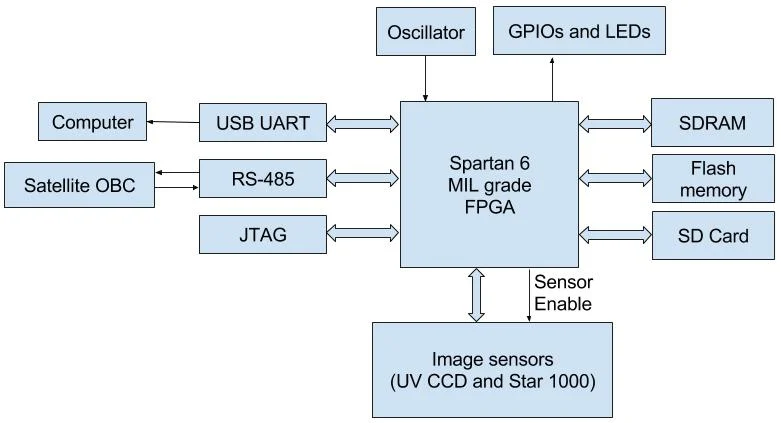

Figura 2. Diagrama bloc FPGA

Diagrama bloc FPGA prezintă un dispozitiv central programabil conectat la mai multe componente externe prin interfețe flexibile.De obicei, se conectează la module de memorie, cum ar fi SDRAM și stocare flash pentru manipularea datelor.Interfețele de comunicație precum UART, RS-485 și JTAG permit interacțiunea cu sisteme externe și instrumente de depanare.Diagrama include și conexiuni de intrare/ieșire pentru senzori și semnale de control.O sursă de ceas oferă semnale de sincronizare pentru a asigura funcționarea sincronizată.Structura evidențiază modul în care FPGA acționează ca un hub logic central în sistem.Gestionează fluxul de date între periferice fără arhitectură internă fixă.

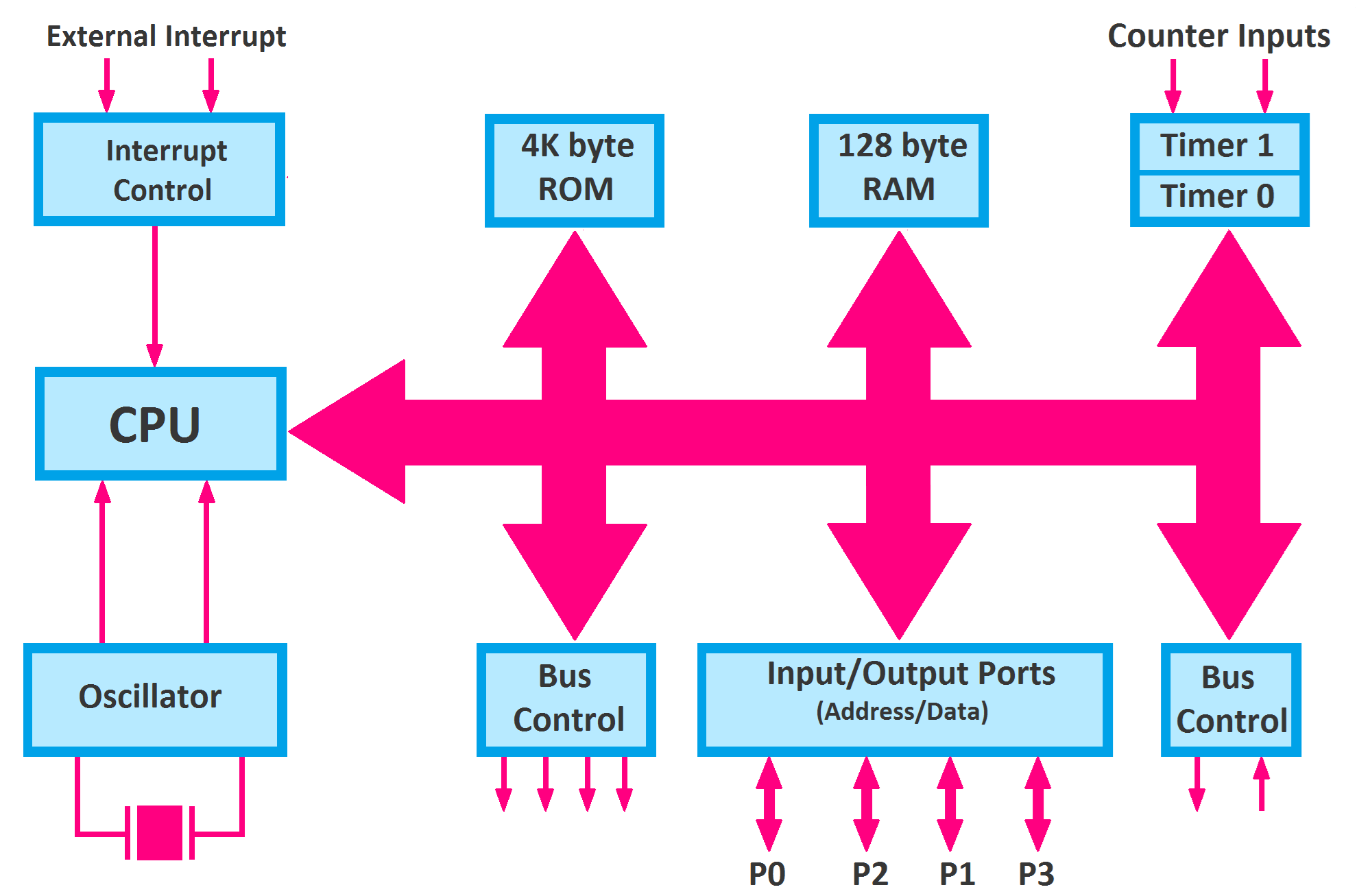

Figura 3. Diagrama bloc al microcontrolerului

Schema bloc al microcontrolerului prezintă o unitate de procesare centralizată conectată la memoria internă și la periferice printr-un sistem de magistrală.CPU comunică cu ROM și RAM pentru a executa și stoca instrucțiuni.Porturile de intrare/ieșire permit interacțiunea cu dispozitive externe, cum ar fi senzorii și afișajele.Temporizatoarele și contoarele gestionează operațiunile legate de cronometrare în cadrul sistemului.Un oscilator furnizează semnalul de ceas care conduce întreaga operațiune.Controlul întreruperilor gestionează gestionarea evenimentelor externe și interne.Această structură prezintă un sistem compact și integrat conceput pentru sarcini de control.

Avantajele și dezavantajele FPGA

Avantaje	Dezavantaje
Foarte flexibil configurația hardware permite proiectarea circuitelor digitale personalizate.	Design complex proces care necesită limbaje de descriere hardware.
Suportă adevărat procesare paralelă pentru operațiuni de mare viteză.	Cost mai mare comparativ cu soluțiile integrate mai simple.
Reprogramabil de mai multe ori pentru diferite aplicații.	Mai lung timpul de dezvoltare datorat proiectării și testării.
Se poate descurca sarcini complexe de prelucrare a semnalului și date.	Necesită instrumente și expertiză specializate.
Scalabil arhitectură potrivită pentru sisteme avansate.	Putere mai mare consum în unele modele.

Avantajele și dezavantajele microcontrolerelor

Avantaje	Dezavantaje
Cost redus și disponibil pe scară largă pentru multe aplicații.	Limitat putere de procesare pentru sarcini complexe.
Usor de programat folosind limbaje comune precum C/C++.	Secvenţial execuția limitează procesarea paralelă.
Integrat componentele reduc nevoile de hardware extern.	Memoria limitată comparativ cu sistemele mai mari.
Putere redusă consum potrivit pentru dispozitive portabile.	Mai puțin flexibil configurație hardware.
Dezvoltare rapidă ciclu pentru sistemele încorporate.	Performanță depinde de arhitectura fixa.

Comparație de cod: FPGA vs programare cu microcontroler

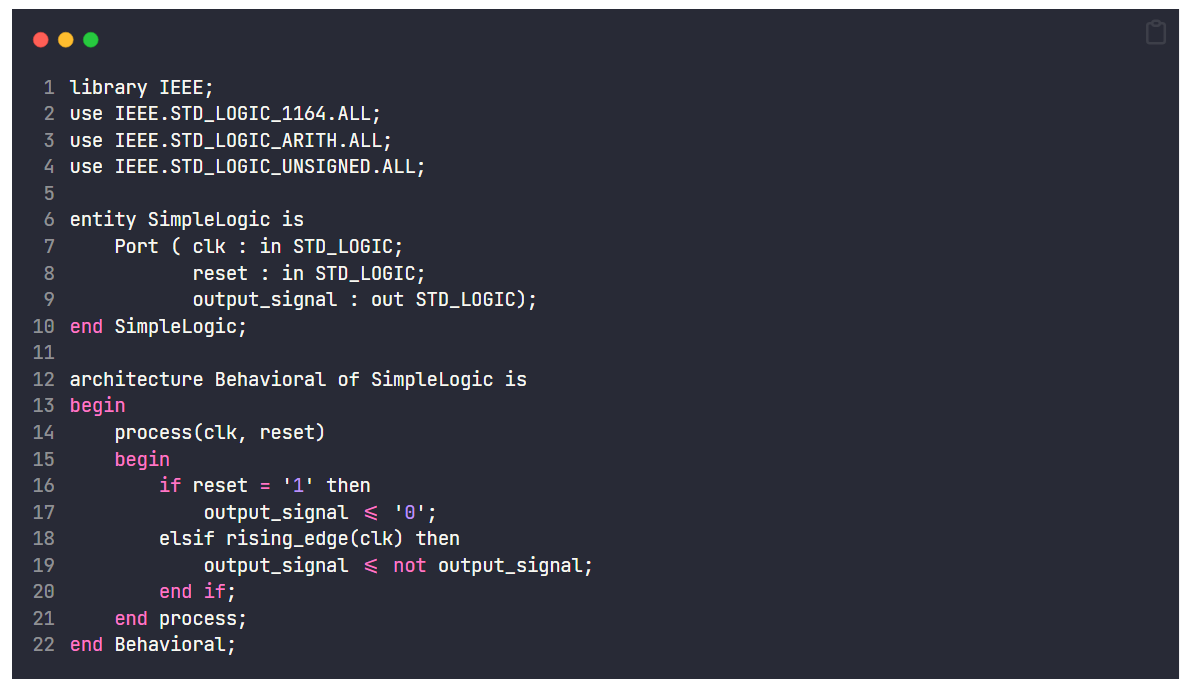

Exemplul de cod FPGA folosește un limbaj de descriere hardware, cum ar fi VHDL, pentru a defini comportamentul circuitului.În loc să scrie instrucțiuni, codul descrie modul în care semnalele se schimbă și interacționează.Acesta definește intrările, ieșirile și modul în care sistemul răspunde la semnalele de ceas.Structura include entități și arhitecturi pentru organizarea designului.Un bloc de proces controlează modul în care semnalele se actualizează pe baza unor evenimente precum marginile ceasului.Această abordare modelează comportamentul hardware în mod direct, mai degrabă decât executarea comenzilor secvențiale.Permite crearea unei logici digitale personalizate în interiorul FPGA.

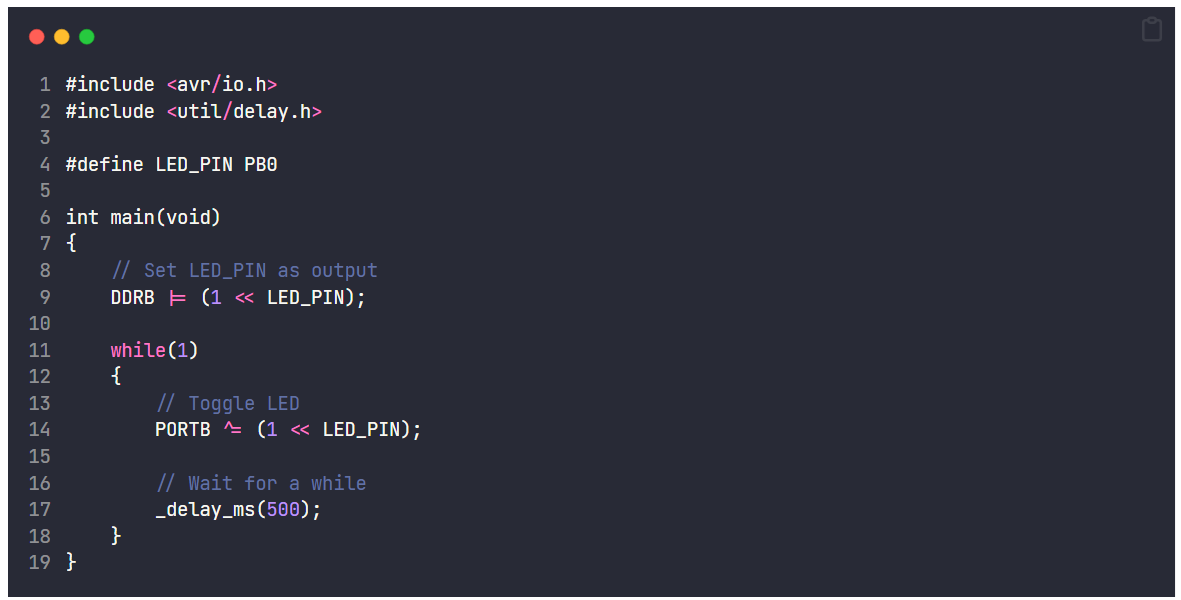

Exemplul de cod al microcontrolerului folosește un limbaj de programare precum C pentru a executa instrucțiuni pas cu pas.Începe prin configurarea registrelor hardware și definirea configurațiilor de pin.Funcția principală rulează continuu, executând sarcini într-o buclă.Instrucțiunile controlează ieșirile, cum ar fi pornirea și oprirea unui LED.Funcțiile de întârziere sunt folosite pentru a crea efecte de sincronizare.Această abordare urmează un model de execuție secvențială.Este simplu și utilizat pe scară largă pentru programarea sistemelor încorporate.

Aplicații ale FPGA și ale microcontrolerelor

1. Sisteme de automatizare industrială

FPGA-urile sunt utilizate pentru control și procesarea semnalului în mașinile industriale.Aceștia gestionează date de mare viteză și cerințe precise de sincronizare.Microcontrolerele gestionează senzorii, motoarele și logica de control în sistemele de automatizare.Împreună, ele permit operațiuni fiabile și eficiente.Această combinație îmbunătățește performanța și controlul sistemului.

2. Electronice de larg consum

Microcontrolerele sunt utilizate pe scară largă în dispozitive precum mașinile de spălat, televizoarele și telecomenzile.Ei gestionează intrările utilizatorilor și funcțiile sistemului în mod eficient.FPGA-urile sunt utilizate în dispozitivele avansate care necesită o manipulare rapidă a datelor, cum ar fi unitățile de procesare video.Aceste aplicații beneficiază de design compact și eficient.Ambele tehnologii susțin produse electronice moderne.

3. Sisteme de comunicații

FPGA-urile sunt utilizate în echipamentele de rețea pentru rutarea datelor și procesarea semnalului.Aceștia acceptă protocoale de comunicare de mare viteză.Microcontrolerele gestionează funcțiile de control și monitorizare în dispozitivele de comunicație.Aceste roluri asigură o transmisie stabilă și eficientă a datelor.Acest lucru este important în infrastructura modernă de comunicații.

4. Dispozitive medicale

Microcontrolerele controlează funcțiile în dispozitive precum monitoarele cardiace și pompele de perfuzie.Acestea asigură o funcționare fiabilă și cu putere redusă.FPGA-urile sunt utilizate în sistemele de imagistică pentru procesarea rapidă a datelor.Aceste aplicații necesită precizie și fiabilitate.Ambele tehnologii susțin sistemele de sănătate.

5. Sisteme auto

Microcontrolerele gestionează unitățile de control al motorului, senzorii și sistemele de siguranță.Acestea asigură funcționarea eficientă a vehiculului.FPGA-urile sunt utilizate în sistemele avansate de asistență pentru șofer pentru prelucrarea datelor.Aceste sisteme îmbunătățesc siguranța și performanța.Electronica auto se bazează în mare măsură pe ambele tehnologii.

6. Aerospațial și Apărare

FPGA-urile sunt utilizate pentru procesarea datelor de mare viteză și sisteme de comunicații securizate.Aceștia suportă sarcini complexe de analiză și control a semnalului.Microcontrolerele gestionează funcțiile de monitorizare și control în sistemele încorporate.Aceste aplicații necesită fiabilitate și precizie ridicate.Ambele tehnologii joacă un rol cheie în sistemele critice.

FPGA vs Microcontroller vs CPLD

Caracteristici	FPGA	Microcontroler	CPLD
Resurse logice	~10K până la >10M porți logice (sau LUT-uri)	Nu se aplică (bazat pe CPU)	~1K până la ~100K porţi
Viteza ceasului	~50 MHz până la 500+ MHz (dependent de proiectare)	~1 MHz la 600 MHz (MCU-uri tipice)	~50 MHz până la 200 MHz
Stilul de procesare	Adevărata paralelă execuție hardware	Secvenţial execuția instrucțiunii	Paralela limitată logica
Configurare Metoda	Bazat pe SRAM/Flash flux de biți încărcat la pornire	Firmware stocat în memoria flash	Nevolatil configurație (EEPROM/Flash)
Programare Limba	VHDL, Verilog (HDL)	C, C++, Asamblare	VHDL, Verilog
Memoria internă	Bloc RAM: ~10 KB la câțiva MB	Flash: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Foarte limitat (echivalent cu puțini KB)
Pini I/O	~50 până la 1000+ I/O configurabile	~6 până la 200 GPIO ace	~30 până la 500 I/O-uri
Putere Consumul	~1 W la 10+ W (depinde de dimensiune/design)	~1 mW până la 500 mW	~10 mW până la 1 W
Timp de pornire	ms la secunde (necesită încărcare de configurare)	µs la ms (instantaneu din Flash)	instant (nevolatil)
Intrare în design	Circuit hardware definiție	Program software dezvoltare	Design logic (mai simplu decât FPGA)
Externe Componente	Adesea necesită memorie externă (DDR, Flash)	Minimal (de obicei independent)	Extern minim componente
Reconfigurare	Pe deplin cicluri reprogramabile, nelimitate	Reprogramabil firmware	Reprogramabil dar dimensiune limitată
Utilizare tipică Scară	De mare complexitate sisteme digitale	Mic spre mediu sisteme încorporate	Control mic și logica interfeței
Dezvoltare Ciclu	Săptămâni până la luni	De la zile la săptămâni	De la zile la săptămâni

Concluzie

FPGA-urile și microcontrolerele diferă în principal în modul în care procesează datele, FPGA-urile oferind execuție paralelă bazată pe hardware, iar microcontrolerele bazându-se pe control software secvențial.Componentele lor interne, structurile de sistem și metodele de programare reflectă aceste diferențe, făcându-le potrivite pentru aplicații specifice.FPGA excelează în sarcini logice de mare viteză, personalizabile, în timp ce microcontrolerele sunt ideale pentru proiecte orientate spre control și eficiente din punct de vedere al costurilor.Împreună, ei joacă roluri importante în industrii precum automatizarea, comunicarea, auto și sistemele de sănătate.
