GAL20V8B-15LJN: Caracteristici, PINOUT, aplicații și ghid de programare

GAL20V8B-15LJN este un dispozitiv de excepție conceput pentru multe sarcini digitale.Acest ghid privește îndeaproape ceea ce poate face Gal20V8B-15LJN, concentrându-se pe flexibilitatea și performanța puternică pe diverse utilizări de la mașinile de control până la alimentarea gadgeturilor de zi cu zi.Vom acoperi principalele sale caracteristici, modul în care este configurat și cum să -l programați, oferind o vedere clară pentru oricine dorește să utilizeze soluții logice avansate în proiectele lor.

Catalog

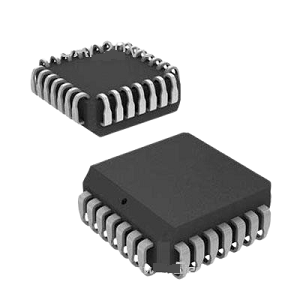

Gal20v8b-15ljn Descriere

Gal20v8b-15ljn De la zăbrele Semiconductor este un standout în familia dispozitivului Gal® 20v8, cunoscut pentru eficiența și funcționarea de mare viteză.Acest model este conceput folosind tehnologia E2CMOS, care este sărbătorită pentru un consum redus de energie, menținând în același timp performanțe ridicate.Utilizat în principal în aplicații logice digitale, cum ar fi decodarea adreselor, interfațarea dispozitivului și înlocuirea logică, Gal20V8B-15LJN este versatil și potrivit pentru un spectru larg de aplicații logice programabile.GAL20V8B-15LJN include o configurație de 8 macroceluri, o frecvență de funcționare maximă de 62,5 MHz și o întârziere de propagare de doar 15 nanosecunde, asigurând performanțe rapide și fiabile.Funcționează pe o sursă de alimentare standard de 5V și vine într-un pachet PLCC cu 28 de pini (purtător de cipuri cu plumb din plastic).

Dacă sunteți în căutarea unei soluții logice programabile fiabile și eficiente, GAL20V8B-15LJN este o alegere excelentă.Este construit pentru a oferi performanțe puternice, ceea ce o face o opțiune inteligentă pentru întreprinderile care vizează îmbunătățirea tehnologiei lor.Dacă aveți în vedere o comandă în vrac, aceasta este o oportunitate perfectă pentru a vă optimiza aplicațiile și a beneficia la maxim de infrastructura dvs.

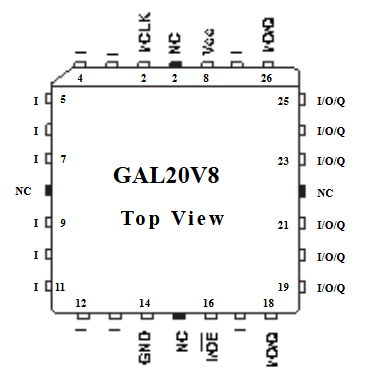

Configurare PIN GAL20V8B-15LJN

Gal20v8b-15ljn este a Logică generică de matrice (gal) dispozitiv, un dispozitiv logic programabil utilizat în diverse aplicații logice digitale. Configurare PIN urmează a Aspect standard cu 24 de pini dual în linie (DIP), cu intrări, ieșiri și pini de control clar definite.

Pe partea stângă Din diagrama (pinii 1-12), vedem în primul rând pini de intrare (i) care permit dispozitivului să primească semnale din circuitele externe.Pinul 1 și mai mulți alți pini (5, 7, 9 și 11) sunt desemnate ca intrări (i).Pinul 6 și 22 sunt marcați NC (fără conexiune), ceea ce înseamnă că nu sunt conectate electric la circuitele interne.Pinul GND (sol) este poziționat la pinul 12, servind ca tensiune de referință pentru dispozitiv.

Pe partea dreaptă (pinii 13-24), avem pini de intrare/ieșire (I/O), care sunt configurabile ca intrări sau ieșiri în funcție de logica programată.Acești pini de I/O (18, 19, 21, 23, 25 și 26) oferă conectivitate flexibilă.Pinul de mod (pinul 15) pentru definirea modului de funcționare al dispozitivului, iar pinul VCC (sursă de alimentare) la pinul 24 oferă tensiunea necesară pentru funcționarea corectă.

La top Dintre dispozitiv, există semnale suplimentare de control, inclusiv MCLK (ceas principal, pin 2) și pini suplimentari NC.Pinout -ul GAL20V8B permite un design digital eficient, ceea ce îl face o componentă utilizată pe scară largă în circuitele logice programabile.

Modele GAL20V8B-15LJN CAD

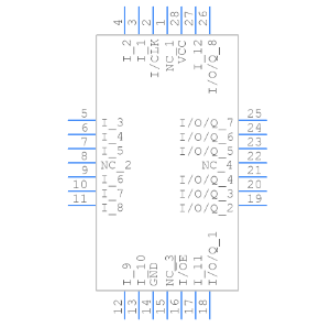

Simbol Gal20V8B-15LJN

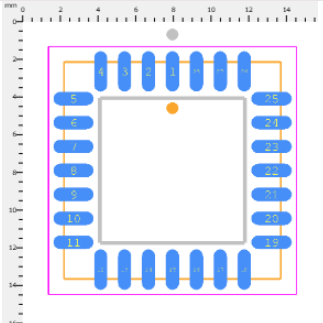

Amprenta Gal20V8B-15LJN

Caracteristici GAL20V8B-15LJN

• Întârziere de propagare: GAL20V8B-15LJN se mândrește cu o întârziere de propagare maximă de 15 nanosecunde, ceea ce înseamnă că poate gestiona tranzițiile de semnal rapid și poate funcționa eficient în aplicații sensibile la timp.

• Frecvența de funcționare: Suportă o frecvență de funcționare maximă de 62,5 MHz, facilitând procesarea rapidă și reacția în circuitele logice digitale complexe.

• Consum redus de energie: Dispozitivul utilizează tehnologia E2CMOS, o variantă de CMOS care accentuează eficiența energetică.Această tehnologie asigură că GAL20V8B-15LJN consumă mai puțină putere, ceea ce o face ideală pentru aplicații în care este necesară eficiența energiei electrice fără a sacrifica performanța.

• Tehnologia celulelor E2 reprogramabile: GAL20V8B-15LJN este echipat cu celule șterse electric, permițând reprogramarea și actualizarea funcțiilor logice, după cum este necesar.Această caracteristică oferă o flexibilitate excelentă și adaptabilitate în schimbarea mediilor hardware sau a actualizărilor de sistem.

• Macroceluri logice de ieșire versatilă: Include 8 macroceluri logice de ieșire care pot fi programate individual pentru diverse funcții logice, permițând să adapteze dispozitivul la nevoi specifice.Aceste macroceluri acceptă polaritatea de ieșire configurabilă și pot imita funcționalitatea dispozitivelor PAL cu 24 de pini, ceea ce face ca GAL20V8B-15LJN să fie o alegere versatilă pentru o serie de aplicații digitale.

• Testabilitate sporită: Dispozitivul prezintă capacități de preîncărcare și resetare pow-on pentru toate registrele, asigurând testabilitatea funcțională 100%.Acest aspect este excelent pentru menținerea fiabilității și predictibilității în setările operaționale, în special în cazul în care integritatea și performanța sistemului sunt importante.

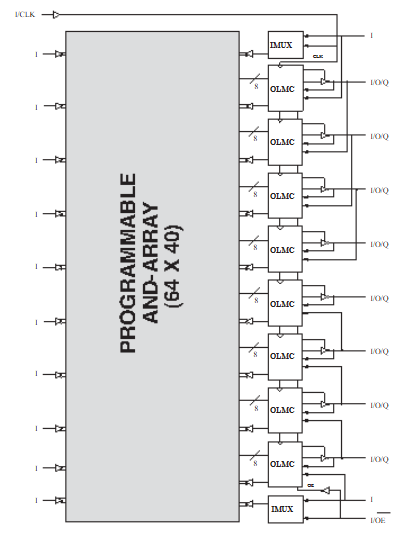

Gal20v8b-15ljn Diagrama blocului

GAL20V8B-15LJN este un dispozitiv generic logic (GAL) care constă dintr-un program programabil și reray (64 x 40), care permite implementarea logică flexibilă.Diagrama bloc prezintă programabilul și reray-ul, care servește ca motor principal logic în care intrările și semnalele de feedback sunt combinate logic.Această matrice programabilă permite configurarea unei varietăți de funcții logice combinaționale și secvențiale, oferind flexibilitate în proiectarea circuitului digital.

În partea dreaptă a diagramei, OLMC (celulele macro logice de ieșire) sunt vizibile, fiecare conectate la ieșirile și înrudite.Aceste celule macro definesc comportamentul pinilor de ieșire, fie că funcționează ca logică combinativă sau logică secvențială cu stocare flip-flop.În plus, unitățile IMUX (multiplexor de intrare) permit rutarea internă a semnalului, sporind în continuare programabilitatea dispozitivului.I/OQ (pini de intrare/ieșire) reprezintă interfața dintre dispozitiv și circuitele externe, permițând comunicarea bidirecțională în funcție de logica configurată.

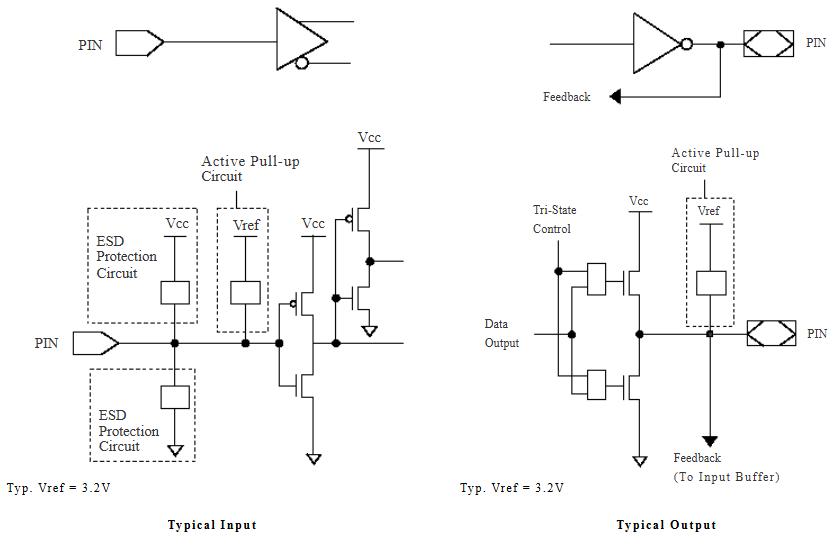

Scheme echivalente de intrare/ieșire

Schemele echivalente de intrare/ieșire Gal20V8B-15LJN/ieșire ilustrează caracteristicile electrice interne ale pinilor de intrare și ieșire ale dispozitivului.Aceste scheme evidențiază modul în care dispozitivul de logică programabilă (PLD) gestionează semnalele prin circuite de protecție, tracțiuni active și mecanisme de control tri-stat, asigurând o funcționare fiabilă în circuitele digitale.

Intrare tipică Schema arată structura unui pin de intrare, care include circuite de protecție ESD (descărcare electrostatică) pentru a preveni deteriorarea de la vârfurile de tensiune tranzitorii.Circuitul de tracțiune activă asigură că PIN-ul menține un nivel de logică definit atunci când niciun semnal extern nu îl conduce, împiedicând stări plutitoare care ar putea provoca un comportament imprevizibil.Tensiunea de referință (VREF = 3.2V) joacă un rol în stabilirea pragului pentru detectarea logicii stări ridicate sau joase.

Ieșire tipică Schematic ilustrează structura de ieșire, care include o pereche de tranzistor push-pull care permite capacități puternice de acționare atât pentru stări logice mari, cât și mici.O funcție de control Tri-State permite pinului de ieșire să intre într-o stare de impedanță mare pentru proiectele orientate către bus, unde mai multe dispozitive partajează aceeași conexiune.Calea de feedback oferă o conexiune internă înapoi la tabloul de logică, permițând dispozitivului să monitorizeze sau să sincronizeze starea de ieșire cu alte funcții logice.Un circuit activ de tracțiune asigură niveluri fiabile de tensiune atunci când este necesar.

GAL20V8B-15LJN este proiectat pentru aplicații logice programabile de mare viteză, cu putere redusă, cu protecție de intrare robustă, configurații de ieșire flexibile și căi de feedback programabile.Acest lucru îl face potrivit pentru proiectele digitale complexe care necesită o integritate fiabilă a semnalului și operațiuni logice configurabile.

Specificații GAL20V8B-15LJN

Tip	Parametru
Producător	Lattice Semiconductor Corporation
Serie	Gal20v8b
Ambalaj	Tub
Starea părții	Învechit
Tip programabil	Ee pld
Subcategorie	IC -uri logice programabile
Numărul de macroceluri	8
Frecvența maximă de funcționare	62,5 MHz
Întârziere de propagare - Max	15 ns
Tensiunea de alimentare de funcționare	5 v
Curent de furnizare de funcționare	90 Ma
Tensiune de alimentare - min	4,75 v
Tensiune de alimentare - Max	5.25 v
Temperatura minimă de funcționare	0 ° C.
Temperatura maximă de funcționare	+75 ° C.
Tip de montare	Montare la suprafață
Pachet / carcasă	28-lcc (J-Lead)
Pachet de dispozitive furnizor	28-PLCC (11.51x11.51)
Numărul produsului de bază	Gal20v8
Înălţime	3,68 mm
Lungime	11,5 mm
Lăţime	11,5 mm
Greutatea unitară	0.041719 oz

Aplicații GAL20V8B-15LJN

Sisteme încorporate

GAL20V8B-15LJN este utilizat frecvent în sistemele încorporate, unde logica personalizată este nevoie de funcții de control specifice.Natura sa programabilă permite adaptarea dispozitivului pentru diverse procese iterative, sporind funcționalitatea și integrarea cu alte componente ale sistemului.

Sisteme de control digital

În sistemele de control digital, acest PLD este utilizat pentru a implementa o logică complexă pentru controlul motoarelor, interfațarea cu senzorii și semnalele de procesare.Capacitatea sa de a gestiona logica de control detaliată o face ideală pentru aplicațiile care necesită un control operațional precis și o reacție.

Interfețe de comunicare

Dispozitivul excelează în gestionarea protocoalelor de comunicare, codificarea și decodarea datelor și controlul mașinilor de stat.Se adaptează perfect la diferite standarde de comunicare, ceea ce îl face o alegere versatilă pentru telecomunicații și dispozitive de rețea.

Echipamente de testare și măsurare

Pentru aplicații de testare și măsurare, GAL20V8B-15LJN oferă capacități personalizate de procesare a datelor, rutare a semnalului și logică de control.Permite dezvoltarea de soluții de măsurare personalizate care necesită funcții specifice de gestionare și control de gestionare a datelor.

Electronică auto

În sectorul auto, acest PLD se remarcă datorită proiectării sale robuste și a protecției excelente de descărcare electrostatică (ESD).Aceste caracteristici asigură o funcționare fiabilă în condițiile solicitante tipice în mediile auto.

Sisteme de automatizare și control industrial

GAL20V8B-15LJN este instrumental în automatizarea industrială, oferind logica necesară pentru controlul proceselor și utilajelor industriale complexe.Permite automatizarea sarcinilor și integrarea sistemelor de control, crescând astfel eficiența și fiabilitatea operațiunilor de fabricație.

Electronica de consum

În electronica de consum, dispozitivul este utilizat pentru a îmbunătăți funcționalitatea dispozitivelor gospodărești și personale prin soluții logice eficiente.Capacitatea sa de a îndeplini mai multe funcții logice din punct de vedere economic o face o alegere populară pentru producătorii de produse de consum.

Mașini de stat personalizate

PLD este ideal pentru proiectarea mașinilor de stare personalizată în circuitele digitale, îmbunătățind eficiența logicii de control și a secvențierii operaționale.Această aplicație este excelentă în scenarii în care sunt necesare comportamente operaționale specifice pentru a gestiona eficient sarcinile logice complexe.

Programare GAL20V8B-15LJN

Programarea GAL20V8B-15LJN, un dispozitiv logic versatil de la semiconductorul de zăpadă, poate fi realizată eficient în câțiva pași cheie, folosind un programator logic compatibil.Inițial, sarcina dvs. este de a proiecta circuitul logic pe care intenționați să îl implementați.Acest lucru se realizează folosind un limbaj de descriere hardware (HDL), Cupp fiind o alegere populară datorită simplității sale, potrivită pentru dispozitivele GAL.După ce este specificat designul logic, următorul pas implică compilarea acestui design într -un fișier Jedec (.Jed) folosind software precum WinCupl.Acest fișier conține configurația necesară, cunoscută sub numele de hartă a siguranței, pentru programarea Gal.

Programarea reală a Gal20v8b-15LJN necesită un programator logic aprobat cu semiconductor cu zăbrele, TL866 fiind un model utilizat frecvent datorită fiabilității și ușurinței de utilizare.Acest pas implică conectarea GAL20V8B-15LJN la programator conform instrucțiunilor furnizate, încărcarea fișierului JEDEC în software-ul de programare și inițierea ciclului de programare.Acest ciclu include o ștergere automată a oricăror configurații anterioare înainte de a programa noua logică în dispozitiv.În cele din urmă, un pas important este verificarea dispozitivului programat prin testarea acestuia în circuitul prevăzut pentru a se asigura că funcționează corect, completând procesul de integrare cu cerințele dvs. specifice de aplicație.

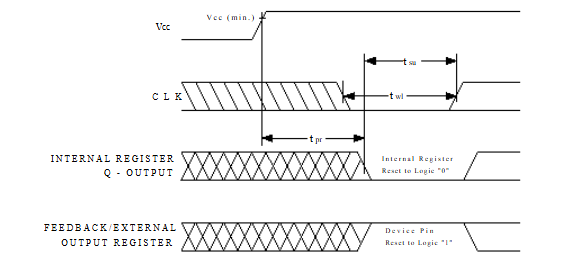

GAL20V8B-15LJN RESET-UP

Circuitul de resetare a pornirii din GAL20V8B-15LJN asigură că toate registrele interne sunt inițializate într-o stare cunoscută în timpul pornirii sistemului.Pe măsură ce se aplică puterea, tensiunea VCC trebuie să crească monoton fără fluctuații pentru a preveni comportamentul neregulat.Odată ce VCC atinge nivelul minim necesar, registrele interne se vor reseta într -o întârziere maximă de 1μs (TPR), setând toate ieșirile Q la logica 0. Dacă pinii de ieșire înregistrați sunt activați, acestea vor fi implicit la logica 1, indiferent de programația lor programatăpolaritate.Aceasta garantează o inițializare previzibilă, simplificând proiectarea mașinilor de stat și a circuitelor logice secvențiale.

Pentru a asigura o resetare valabilă, intrarea ceasului (CLK) trebuie să fie menținută la un nivel static TTL în timpul pornirii.Dispozitivul nu trebuie să fie înregistrat până când nu sunt îndeplinite toate orele de configurare a căilor de intrare și feedback, așa cum se arată în diagramă.Ceasul trebuie să respecte cerințele minime de lățime a pulsului înainte de începerea funcționării normale.Prin menținerea acestor condiții, mecanismul de resetare a pornirii asigură că dispozitivul logic începe într-o stare stabilă și bine definită, prevenind tranziții neintenționate sau probleme de metastabilitate în circuitele digitale.

Piese similare Gal20V8B-15LJN

• GAL20V8B-15LPN

• GAL20V8B-15QP

• GAL20V8B-15QJ

Gal20v8b-15ljn Avantaje

Flexibilitatea îmbunătățită a proiectării

GAL20V8B-15LJN este proiectat cu o arhitectură versatilă care permite ca Macrocells Logică de ieșire (OLMC) să fie configurată de utilizator.Această flexibilitate acceptă o gamă largă de aplicații și personalizări, permițând optimizarea dispozitivului logic pentru sarcini și funcții specifice, fără constrângerile asociate cu proiecte mai puțin flexibile.

Consumul redus de energie

Utilizarea tehnologiei CMOS Ultramos® Advanced, Gal20V8B-15LJN reduce consumul de energie cu 50% până la 75%, comparativ cu dispozitivele logice bipolare tradiționale.Acest lucru îl face o opțiune ecologică care, de asemenea, minimizează producția termică și îmbunătățește longevitatea dispozitivului.Curenții tipici de aprovizionare sunt substanțial mai mici, cu 75 mA pentru versiuni standard cu putere redusă și chiar mai mici la 45 mA pentru versiunile de sferturi de putere, asigurând eficiența energetică în medii cu cerere ridicată.

Protecție robustă ESD

Acest dispozitiv încorporează mecanisme puternice de protecție a descărcării electrostatice (ESD), pentru menținerea stabilității și fiabilității operaționale în mediile predispuse la descărcarea statică.O astfel de protecție este bună în industrii precum automatizarea auto și industrială, unde componentele electronice pot fi supuse unor condiții riguroase și unde ESD ar putea duce altfel la eșecul dispozitivului sau la un comportament neregulat.

Producător Gal20V8B-15LJN

Lattice Semiconductor Corporation este un lider global în soluțiile de conectivitate inteligentă.Cunoscut pentru dispozitivele sale logice programabile cu putere redusă, zăbrele se adresează în principal piețelor consumatorilor, comunicațiilor și industriale.Gama inovatoare de produse a companiei include FPGA (tablouri de poartă programabile de câmp), CPLDS (dispozitive logice programabile complexe) și dispozitive de gestionare a puterii, care sunt integrante aplicațiilor inteligente care necesită răspunsuri rapide.Semiconductorul Lattice se diferențiază pe piața tehnologică competitivă, cu accentul pe soluții de dimensiuni mici, de dimensiuni mici și de înaltă performanță.Aceste atribute fac ca produsele sale să fie ideale pentru a permite tehnologia în domenii precum infrastructura de rețea, calculul de margine și dispozitivele IoT inteligente.Lattice și -a construit o reputație pentru furnizarea de soluții personalizate care să răspundă nevoilor specifice, susținute de instrumente software complete și medii de dezvoltare care eficientizează proiectarea și implementarea produsului.

Concluzie

Gal20v8b-15LJN de la Lattice Semiconductor este un dispozitiv de top care răspunde nevoilor solicitante ale sistemelor digitale moderne, cu performanțele sale rapide, designul de economisire a energiei și opțiunile de programare versatile.Acest dispozitiv este construit pentru a aborda provocări complexe într -o gamă largă de setări, de la mari sisteme industriale la electronice personale, ceea ce îl face o alegere solidă pentru construirea de soluții digitale avansate.Acest ghid a explicat detaliile și beneficiile tehnice ale GAL20V8B-15LJN, precum și modul în care poate fi utilizat în diferite domenii, arătând importanța sa în îmbunătățirea configurațiilor digitale de pretutindeni.

Fișă de date pdf

Fisa de date Gal20V8B-15LJN:
