Ghid pentru AT24C256 EEPROM: PINOUT, fișă tehnică și adresă de memorie

EEPROM AT24C256 se remarcă ca o componentă de memorie serială în două fire fiabilă și versatilă, oferind 256 kilobits de stocare pentru a sprijini diverse sarcini electronice de conservare a datelor.Acest articol oferă un ghid cuprinzător pentru AT24C256, care acoperă fișa tehnică, configurația PIN și mecanismele unice de adresare.De asemenea, vom explora compatibilitatea sa cu microcontrolerele Arduino.Alăturați -ne în timp ce săpătăm în specificul tehnic al acestui EEPROM, potențialul său de extindere a memoriei și aplicațiile sale practice pe peisaje tehnologice diverse.Indiferent dacă doriți să îmbunătățiți înregistrarea datelor, să eficientizați stocarea sau să vă asigurați datele, AT24C256 are multe de oferit.

Catalog

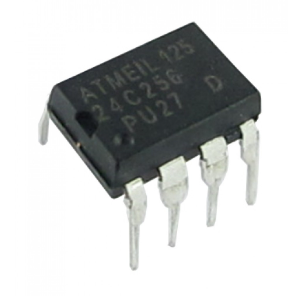

Prezentare generală a AT24C256 EEPROM

AT24C256 EEPROM este o componentă de memorie multifuncțională și de încredere cu 8 pini, cu o capacitate impresionantă de stocare de 32 kbytes.Păstrează efectiv datele, păstrând informații chiar și atunci când se pierde puterea, similar cu funcția unei unități USB.Această caracteristică asigură stocarea sigură a datelor, oferind un punct de referință constant, indiferent de întreruperile de putere.Capacitatea sa de a sprijini actualizarea și regăsirea datelor o face potrivită pentru diverse aplicații, în special în mediile care solicită modificări frecvente de date.

Operabilă într -un suport de tensiune de la 1,7V până la 5,5V, AT24C256 se armonizează atât cu sistemele de 3.3V cât și cu 5V, îmbogățindu -și utilizarea pe peisaje tehnologice asortate.Această adaptabilitate facilitează încorporarea sa lină în medii electronice diverse, de la gadgeturile gospodărești până la sistemele de reglementare industrială, unde o astfel de flexibilitate poate stimula eficacitatea dispozitivului.De exemplu, puteți găsi adesea valoare în această trăsătură, deoarece ajută la crearea de produse simplificate, fără a fi necesitatea mai multor variații ale componentelor.

EEPROM AT24C256 permite conectarea a până la 8 eeproms similare în serie, oferind stocare extinsă pentru a aborda seturi de date mai mari sau pentru a vă ridica cererea.Această extensibilitate se dovedește excepțional de benefică în domenii precum înregistrarea datelor în cadrul investigațiilor științifice sau stocarea extinsă a parametrilor în telecomunicații.În situații practice, puteți valorifica această capacitate de a obține o capacitate ridicată de date fără a sacrifica performanța sistemului sau amprenta fizică.

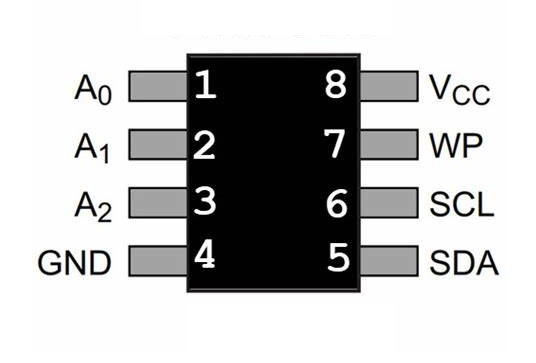

Configurare PIN

Pinul nr	Numele pinului	Descriere
1	A0	Selectați cipuri configurabile de utilizator
2	A1	Selectați cipuri configurabile de utilizator
3	NC	Fără conexiune
4	GND	Pinul măcinat
5	SDA	Pin de date în serie
6	SCL	Pin de ceas în serie
7	WP	Scrieți protejarea pinului
8	VCC	Pin de alimentare

Resurse CAD

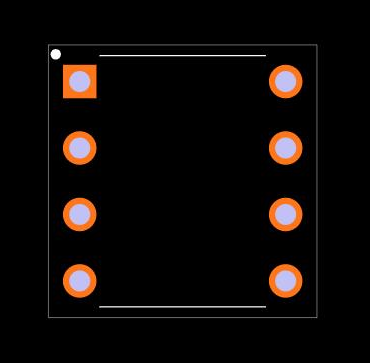

Amprentă

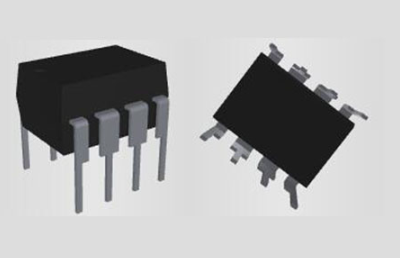

Vizualizare 3D

Specificații tehnice

Tehnologie microcip AT24C256B-PU Specificații și atribute.

Tip	Parametru
Munte	Prin gaură
Tip de montare	Prin gaură
Pachet / carcasă	8-DIP (0,300, 7,62 mm)
Numărul de pini	8
Pachet de dispozitive furnizor	8-PDIP
Tipuri de memorie	Non-volatil
Temperatura de funcționare	-40 ° C ~ 85 ° C TA
Ambalaj	Tub
Publicat	1997
Starea părții	Învechit
Nivel de sensibilitate la umiditate (MSL)	1 (nelimitat)
Temperatura maximă de funcționare	85 ° C.
Temperatura de funcționare min	-40 ° C.
Tensiune - alimentare	1.8V ~ 5.5V
Frecvenţă	1MHz
Numărul piesei de bază	AT24C256
Interfață	2 fire, I2C, serial
Tensiune maximă de alimentare	5.5V
Min tensiune de alimentare	1.8V
Dimensiunea memoriei	256KB (32K x 8)
Curent de aprovizionare nominală	3mA
Frecvența ceasului	1MHz
Timp de acces	550NS
Format de memorie	Eeprom
Interfață de memorie	I2c
Scrieți timpul ciclului - cuvânt, pagină	5ms
Densitate	256 kb
Frecvență maximă	400kHz
Ajunge la SVHC	Fără SVHC
Întărirea radiațiilor	Nu
Starea ROHS	ROHS3 Conform

Caracteristici

Caracteristică	Descriere
Funcționare de tensiune	Funcționare de joasă tensiune și tensiune standard: 1,8V (vcc = 1,8V până la 5.5V)
Organizare	Organizat intern ca 32.768 x 8
Interfață	Interfață serială cu două fire
Suprimarea zgomotului	Schmitt declanșează cu intrări filtrate pentru zgomot suprimare
Protocol de transfer de date	Protocolul de transfer de date bidirecțional
Compatibilitatea vitezei	1 MHz (5.0V, 2.7V, 2,5V), 400 kHz (1,8V)
Protecția scrierii	Scrieți PIN de protecție pentru date hardware și software protecţie
Mod de scriere a paginii	Modul de scriere a paginii 64-octeți (scrierea paginii parțiale permise)
Scrieți sincronizarea ciclului	Ciclu de scriere auto-cronometrată (5 ms max)
Fiabilitate	Endurance: un milion de cicluri de scriere
	Păstrarea datelor: 40 de ani
Conformitatea mediului	Dispozitive fără plumb/fără halogen disponibile
Opțiuni de pachet	8-plane Jedec PDIP, Jedec Soic, Eiaj Soic, ultra-subțire Pachet cu matrice mici (SAP), TSSOP și DBGA2
Vânzări	Formă de wafer, pachet de waffle și napolitane bat

Diverse utilizări ale EEPROM AT24C256

Jurnal de date

EEPROM AT24C256 vede frecvent utilizarea în sisteme pentru înregistrarea datelor, oferind stocare robustă în cazul în care fiabilitatea datelor nu poate fi compromisă.Cu caracteristica sa non-volatilă, datele rămân intacte în mijlocul întreruperilor puterii, dovedindu-se de neprețuit atunci când se documentează condiții de mediu sensibile la timp, cum ar fi temperatura și umiditatea.Puteți construi gânduri setări pentru a captura în mod regulat și a asigura informații despre senzori, prezentând adaptabilitatea și rezistența EEPROM în aplicațiile practice.

Dispozitive audio

În cadrul dispozitivelor audio - inclusiv playere audio digitale și aparate auditive - EEPROM AT24C256 joacă un rol major în păstrarea specificului și preferințelor configurației.Capacitatea sa de a susține date fără electricitate asigură că aceste gadgeturi păstrează setările personale, oferind o interacțiune perfectă chiar și după ciclurile de putere.Firmware-ul a fost reglat cu pricepere, îmbunătățind atât eficacitatea operațiunilor de citire și scriere și susținerea performanței dispozitivului de lungă durată.

Soluții de stocare secundare

Când este utilizat ca resursă de stocare secundară, EEPROM AT24C256 este o opțiune practică, compactă pentru dispozitivele care au nevoie de o expansiune moderată a memoriei.Această aplicație ajută sistemele bazate pe microcontroller să gestioneze datele non-critice, rezervând memoria primară pentru procese mai intense.Puteți proiecta aceste sisteme cu un accent intens pe modelele de acces la memorie, folosind un gestionare eficientă a stocării pentru a prelungi speranța de viață a resurselor de memorie.

Analiza datelor

Implicând analize avansate de date, în mare parte pe dispozitive portabile sau de margine, EEPROM AT24C256 servește ca stocare auxiliară pentru date și parametri de tranziție.Interfața sa simplă simplifică încorporarea în cadrele analitice, permițând o implementare a algoritmului rapid, utilizată pentru accesarea coeficienților stocați sau a înregistrărilor istorice.Puteți observa impactul său transformator în stimularea eficienței computationale, deblocând ocazional avansuri notabile.

Nevoi suplimentare de memorie

În scenarii în care arhitectura de sistem necesită memorie extinsă pentru a stimula funcționalitatea, EEPROM AT24C256 prezintă o cale accesibilă.Este mai ales avantajos pentru sistemele încorporate, cu spații strânse de bord sau bugete limitate pentru alternative mai prețioase.De multe ori puteți utiliza acest EEPROM pentru a îmbunătăți capacitatea fără reproiectare majoră, reflectând utilitatea sa practică în navigarea complexităților de proiectare și promovarea dexterității tehnologice.Aceste strategii accentuează contribuția proeminentă a EEPROM la evoluția electronică modernă.

Echivalenți

• 24LC512

Alternative

• 24C04

• 24LC1026

• 25LC040

• 24C32

Implicare optimă cu EEPROM AT24C256

Configurarea comunicării I2C

Utilizarea EEPROM AT24C256 la maxim implică inițializarea unui canal de comunicare I2C de încredere.Diagramele de conexiune acționează ca ghiduri de bază, direcționând cablarea precisă a pinilor SCK și SDA către microcontrolerul dvs.Integrarea rezistențelor de tracțiune adecvate îmbunătățește dependența și rezistența acestor linii, contribuind la evitarea problemelor de date din cauza interferenței.Procesul de reglare a valorilor rezistenței pentru a se potrivi cu necesitățile circuitului poate consolida substanțial integritatea semnalului, încurajând un flux de date sigur.

Abordarea mai multor eeprome

Sarcina de a aborda o semnificație la coordonarea numeroaselor unități EEPROM.Prin configurarea pinilor de adresă A0, A1 și A2, fiecare unitate primește o identitate unică, permițând microcontrolerului să navigheze mai multe dispozitive și să evite confruntările de comunicare.Planificarea strategică a setării adresei în faza de proiectare hardware poate ușura extinderile viitoare, reducând provocările de scalabilitate a proiectului și facilitând modernizarea sistemului.

Menținerea securității și integrității datelor

Funcția de protecție a scrierii din AT24C256 protejează informațiile sensibile împotriva modificărilor neautorizate.Activarea acestui control asigură date grave, în principal în scenarii în care integritatea datelor este o considerație substanțială.Inițiarea acestor caracteristici de securitate timpuriu în timpul fazelor de proiectare poate atenua riscurile potențiale, amplificarea robustetei sistemului.În plus, aplicațiile dezvăluie faptul că combinarea protecției hardware cu protocoalele de securitate software formulează o apărare robustă, asigurând siguranța completă a datelor.

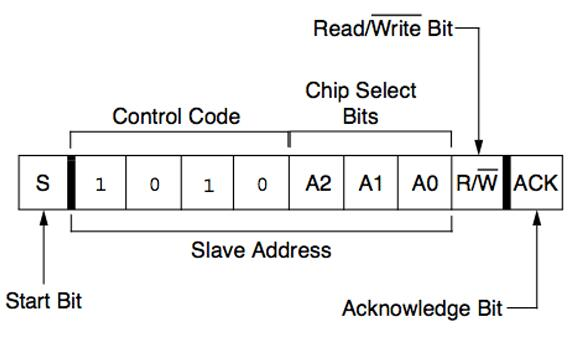

Executarea eficientă a transferului de date

Precizie în programare Adresa de înregistrare este esențială pentru operațiuni de transfer de date lină, permițând citirea și scrierea fiabilă, în timp ce minimizează erorile.Înțelegerea cadrului de adresare al dispozitivului, cuplat cu practica de programare practică este activă în maximizarea capacităților EEPROM.Mai mult decât atât, schimbul de informații sau tactici în configurarea acestor registre poate duce la un design îmbunătățit, coerent, în proiecte orientate către echipă.

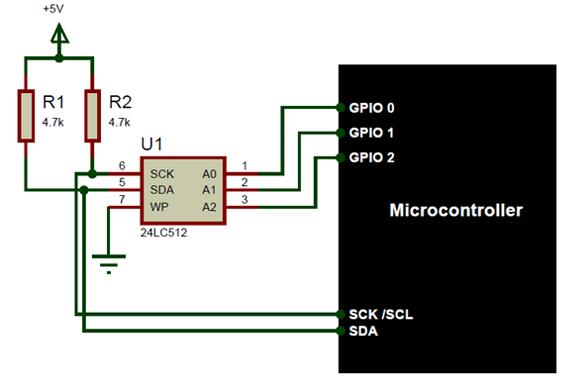

Considerații privind proiectarea circuitului pentru EEPROM AT24C256

Conectați liniile SCK și SDA ale EEPROM AT24C256 la pinii de microcontroler corespunzători, asigurându-vă să încorporați rezistențe de tragere adecvate.Aceste rezistențe sunt esențiale în menținerea liniilor de autobuz I2C într -o stare stabilă și implicită înaltă, reducând interferența zgomotului și îmbunătățind integritatea semnalului.În mediile predispuse la interferențe electromagnetice, menținerea unei comunicări stabile pe aceste linii devine utilă pentru transferul de date de încredere.

PIN -urile de adresă A0, A1 și A2 influențează semnificativ selecția jetoanelor EEPROM individuale.În sistemele care necesită mai multe eeprom -uri, acești pini permit selecția unică a fiecărui cip prin setarea configurațiilor de adresă distincte.Acest lucru facilitează integrarea perfectă a mai multor dispozitive.Evitarea erorilor de date în proiectele de circuit dense necesită alocări de adrese unice pentru a preveni accesarea neintenționată a cipurilor incorecte, o preocupare adesea observată în proiectele complexe de sistem.

Pinul de protecție la scriere acționează ca o măsură de precauție pentru EEPROM.Angajarea acestui pin poate bloca în siguranță datele, blocând scrierile inadvertente și protejarea informațiilor stocate.Această caracteristică se dovedește deosebit de benefică în sistemele în care păstrarea integrității datelor este gravă, deoarece modificările neintenționate ar putea duce la eșecuri substanțiale ale sistemului sau pierderi de date.Interacțiunea cu EEPROM -ul AT24C256 implică utilizarea adreselor de registru pentru a gestiona adept pe care le -a citit sau scrie sarcini într -un octet la un moment dat.Accesând metodic registrele, puteți efectua operațiuni de date eficiente.Proiectarea circuitului profesional subliniază această comunicare structurată pentru a asigura că dispozitivele funcționează în parametrii anticipați, reducând la minimum erorile potențiale de gestionare a datelor.

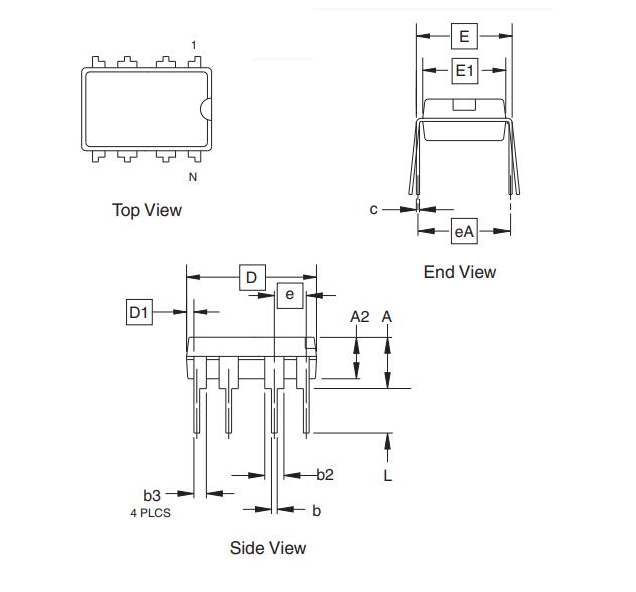

Dimensiune

Producător

Microchip Technology are sediul în Chandler, Arizona și este renumit pentru expertiza sa în microcontroler și soluții analogice.Cu accent pe furnizarea de produse fiabile, compania își propune să reducă costurile sistemului și să accelereze intrarea pe piață.Gama lor extinsă de produse servește diverse aplicații la nivel global, inclusiv sisteme auto, electronice de consum și utilaje industriale.Acest apel larg ilustrează capacitatea Microchip de a se adapta și îndeplini cerințele complexe ale diverselor piețe.

Tehnologia microchip pune un accent puternic pe inovație și asigurarea calității, care permite industriilor să urmărească precizia și funcționalitatea.Prin încorporarea măsurilor avansate de siguranță și a opțiunilor de conectivitate, soluțiile Microchip țin pasul cu cerințele în continuă schimbare ale infrastructurilor tehnologice moderne.Dedicarea companiei pentru proiectele eficiente din punct de vedere energetic promovează, de asemenea, practici durabile, alinându-se la mișcarea industriei la minimizarea impactului asupra mediului în electronică.

Fișă de date pdf

AT24C256B-PU Fisa de date:
