Cum funcționează dioda 1N4001 și unde să o folosești?

Dioda 1N4001 este o componentă electronică de bază, dar utilizată pe scară largă.Lasă curentul să curgă într -o singură direcție, prevenind deteriorarea părților sensibile ale unui circuit.În acest articol, veți afla despre caracteristicile 1N4001, despre utilizările sale comune și cum poate ajuta la protejarea și reglarea fluxului de curent în dispozitivele electronice.Indiferent dacă lucrați la circuite simple sau la mai multe proiecte avansate, înțelegerea acestei diode poate face o mare diferență în a vă menține design -urile fără probleme.

Catalog

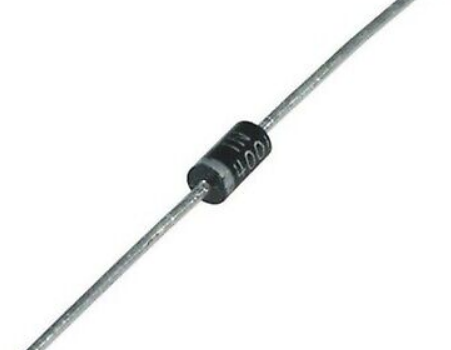

Prezentare generală a 1N4001

1N4001 este o diodă care permite curgerii curentului într -o singură direcție.În termeni mai simpli, acest lucru înseamnă că curentul ar trebui să treacă întotdeauna de la anod la catod.Pentru a vă ajuta să identificați catodul, veți observa o bară gri marcată pe componentă.

Această diodă poate gestiona până la 1 ampere (a) de curent, dar poate gestiona, de asemenea, curenții de vârf până la 30A.Din această cauză, puteți utiliza 1N4001 în circuite unde curentul este sub 1a.Curentul invers, care este cantitatea mică de curent care curge în direcția opusă, este de doar 5 microampere (UA) - o cantitate foarte mică.Dioda poate tolera, de asemenea, o tensiune inversă de până la 50 de volți (V).

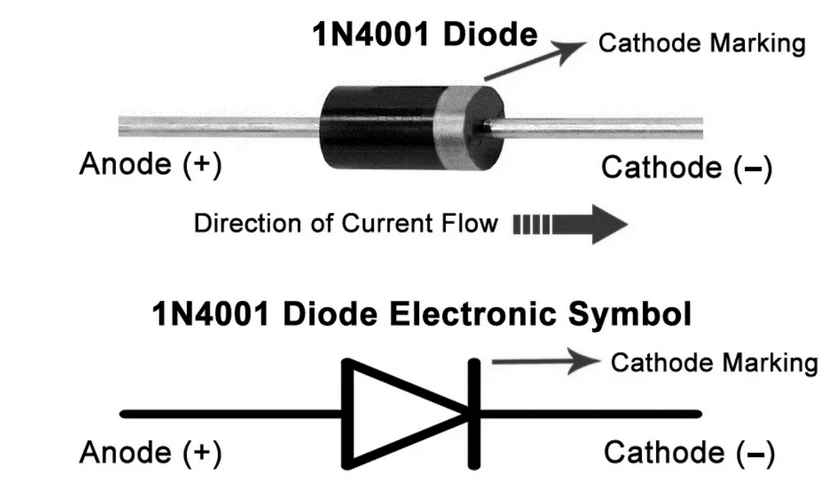

1N4001 PINOUT

Nr. Pin	Numele pinului	Descriere
1	Anod	Curentul intră întotdeauna prin anod
2	Catod	Curentul iese întotdeauna prin catod

1N4001 CAD Design

Simbol

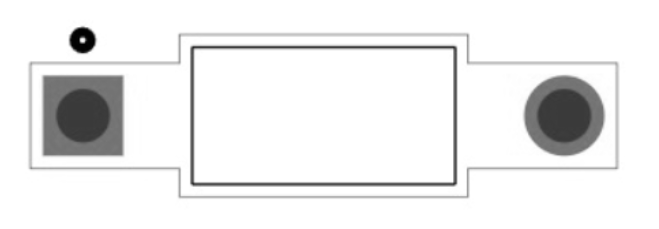

Amprentă

Caracteristici cheie de 1N4001

Curent mediu înainte

Dioda 1N4001 poate transporta un curent constant de până la 1 ampere (a).Aceasta înseamnă că, în utilizarea tipică, poate gestiona fluxul de energie electrică la acest nivel, fără probleme.

Manevrarea maximă a curentului

În situațiile în care ar putea exista scurte vârfuri de curent, dioda poate rezista la vârfuri de până la 30a.Aceste vârfuri sunt explozii scurte, iar dioda este construită pentru a le gestiona fără a fi deteriorate.

Curent invers

Curentul invers al acestei diode este foarte scăzut - doar 5 microampere (UA).Acest lucru înseamnă că, dacă vreun curent curge în direcția opusă (ceea ce nu doriți), este atât de mic încât nu este vizibil.

Tensiune inversă RMS

1N4001 are un rating de tensiune inversă pătrată medie (RMS) de 35 de volți (V).Aceasta este o măsură a tensiunii inversă maximă pe care dioda o poate gestiona în mod regulat.

Tensiune inversă maximă

Dioda poate tolera o tensiune inversă maximă de până la 50V.Aceasta înseamnă că poate gestiona vârfurile bruște în tensiune în direcția opusă, fără a eșua.

Pachet DO-41

1N4001 este disponibil într-un pachet DO-41, care este un tip standard de ambalaj pentru diode.Acest pachet este utilizat în mod obișnuit și permite o integrare ușoară în circuite.

Specificații tehnice ale 1N4001

1N4001 de la semiconductor include specificații tehnice, caracteristici, parametri și părți comparabile care împărtășesc specificații similare cu modelul ON Semiconductor 1N4001.

Tip	Parametru
Starea ciclului de viață	Ultimele expedieri (ultima actualizare: acum 2 zile)
Placare de contact	Staniu
Munte	Prin gaură
Tip de montare	Prin gaură
Pachet / carcasă	DO-204AL, DO-41, axial
Numărul de pini	2
Pachet de dispozitive furnizor	DO-204AL (DO-41)
Greutate	245mg
Ambalaj	Tape & tambur (TR)
Publicat	1998
Starea părții	Învechit
Nivel de sensibilitate la umiditate (MSL)	1 (nelimitat)
Temperatura maximă de funcționare	175 ° C.
Temperatura de funcționare min	-55 ° C.
Capacitate	15pf
Tensiune - DC evaluat	50V
Rating curent	1a
Numărul piesei de bază	1N4001
Polaritate	Standard
Configurarea elementului	Singur
Viteză	Recuperare standard> 500ns,> 200mA (IO)
Tip diode	Standard
Curent - scurgeri inversă @ vr	5μA @ 50V
Disiparea puterii	3W
Curent de ieșire	1a
Tensiune - înainte (vf) (max) @ dacă	1.1v @ 1a
Curent înainte	1a
Temperatura de funcționare - intersecție	-55 ° C ~ 175 ° C.
Curent maxim de supratensiune	30a
Tensiune - DC Reverse (VR) (max)	50V
Curent - Rectificat mediu (IO)	1a
Tensiune înainte	1.1V
Tensiune inversă maximă (DC)	50V
Curent rectificat mediu	1a
Curent de vârf invers	5μA
Tensiune inversă repetitivă maximă (VRRM)	50V
Capacitate @ vr, f	15pf @ 4v 1MHz
Peak Non-Repetitive Curent	30a
Tensiune inversă	50V
Curent maxim de creștere înainte (IFSM)	30a
Diametru	2,72mm
Înălţime	5.2mm
Lungime	5.2mm
Lăţime	6.35mm
Ajunge la SVHC	Fără SVHC
Întărirea radiațiilor	Nu
Starea ROHS	ROHS conform
Plumb liber	Plumb liber

Utilizări comune ale 1N4001

Prevenirea polarității inversă

O utilizare comună a diodei 1N4001 este protejarea circuitelor de polaritatea inversă.Dacă cineva conectează accidental o sursă de alimentare în mod greșit, această diodă împiedică fluxul invers al curentului, ceea ce poate ajuta la evitarea deteriorării altor componente din circuit.

Redresor (jumătate de undă și undă plină)

1N4001 este de asemenea utilizat în circuitele de redresare, care sunt concepute pentru a converti curentul alternativ (AC) în curent direct (DC).În rectificarea cu jumătate de undă, doar jumătate din semnalul AC este permis, în timp ce în rectificarea undelor complete, întregul semnal este transformat.Dioda joacă un rol cheie în asigurarea faptului că curentul curge doar în direcția dorită.

Dispozitiv de protecție

1N4001 poate acționa ca un dispozitiv de protecție în diferite aplicații.De exemplu, poate proteja părțile sensibile ale unui circuit prin blocarea oricăror curenți inversă care altfel ar putea provoca daune.

Reglarea curentului de flux

În unele circuite, este important să controlăm fluxul de curent, iar 1N4001 vă poate ajuta cu asta.Se asigură că curentul curge în direcția corectă și reglementează cantitatea de trecere a curentului.

Opțiuni de înlocuire 1N4001

• 1N4148

• 1N4733A

• 1N5408

• 1N5822

• Diode Zener

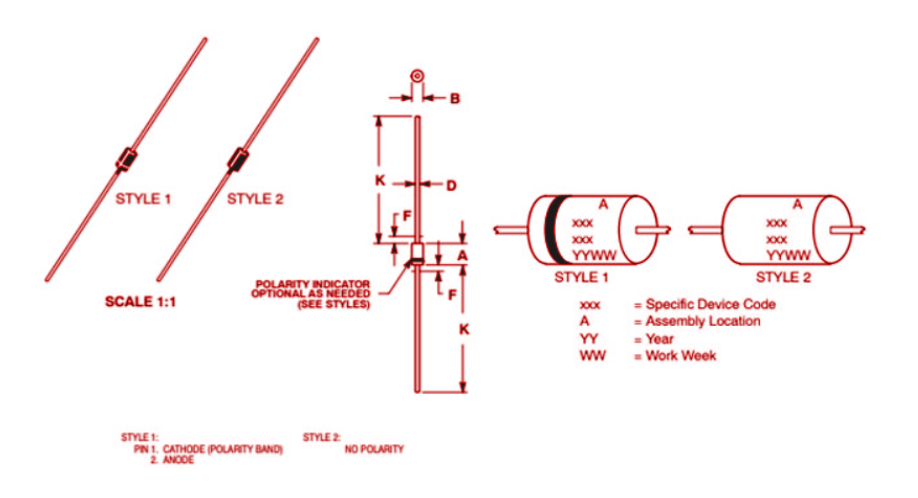

1N4001 Dimensiunea pachetului și dimensiunile pachetului

Proprietăți mecanice de 1N4001

Caz

Dioda vine într-un caz turnat epoxidic, care oferă protecție și durabilitate.Acest tip de caz ajută la protejarea diodei de daunele externe și îl menține funcționând în mod fiabil.

Greutate

1N4001 cântărește aproximativ 0,4 grame.Acest lucru îl face ușor, ceea ce este ideal atunci când proiectați circuite compacte sau limitate spațiu.

Finisaj rezistent la coroziune

Suprafețele externe ale diodei sunt rezistente la coroziune, ceea ce asigură că acesta rămâne funcțional chiar și atunci când este expus la condiții care altfel ar putea provoca uzură sau degradare.În plus, cablurile terminale sunt proiectate să fie ușor de lipit, permițând asamblarea netedă.

Temperatura de lipire

Când lipiți 1N4001 în loc, acesta poate gestiona o temperatură de până la 260 ° C timp de 10 secunde.Este recomandat să mențineți procesul de lipit la această durată pentru a evita supraîncălzirea și deteriorarea diodei.Când lipiți, asigurați -vă că mențineți o distanță de aproximativ 1/16 inch de carcasă.

Marcaj de polaritate

Pentru a vă ajuta să identificați orientarea corectă pentru instalare, catodul diodei este clar marcat cu o bandă de polaritate.Acest lucru face ușor să știți în ce direcție ar trebui să curgă curentul, asigurând o funcționalitate adecvată în circuitul dvs.

Informații despre producător pentru 1N4001

1N4001 este fabricat de On Semiconductor, o companie care se concentrează pe crearea de tehnologii de economisire a energiei.Pe semiconductor oferă soluții care ajută la reducerea consumului de energie globală, oferind o gamă largă de produse, de la gestionarea energiei electrice și a semnalului până la logica și soluțiile personalizate.Produsele lor pot fi găsite în industrii precum automobile, comunicații, calcule, electronice de consum, industrial, iluminat cu LED, echipamente medicale, militare/aerospațiale și surse de alimentare.

Fișă de date pdf

1N4001 Fisa de date:

1N4001.pdf

Întrebări frecvente [FAQ]

1. Care este diferența dintre 1N4001 și 1N4007?

Principala diferență este capacitatea lor de a gestiona tensiunea inversă.1N4001 poate gestiona până la 50V, în timp ce 1N4007 poate gestiona până la 1000V.Dacă cerința de tensiune inversă este mai mare, 1N4007 poate fi utilizat în locul oricărei diode de la 1N4001 la 1N4006.

2. Ce opțiuni de ambalare sunt disponibile pentru 1N4001?

1N4001 vine în diferite tipuri de ambalaje, inclusiv opțiuni de mufe drepte, cum ar fi DO-41 și DO-27 (marcate ca 1N4001), precum și pachete de montare a suprafeței precum SOD-323, SOD123 și SMA (marcate în mod obișnuit ca M1).

3. Cum puteți spune ce parte a diodei 1N4001 este pozitivă și care este negativă?

Pentru a găsi laturile pozitive și negative, utilizați un set multimetru la modul de rezistență.Conectați conducerea testului la diodă.Dacă curentul curge, plumbul pozitiv al multimetrului este conectat la anod (partea pozitivă).Dacă curentul nu curge, plumbul pozitiv este conectat la catod (partea negativă).
