IC 7447: Ghid de convertoare BCD la 7 segment

IC 7447 este utilizat în principal pentru convertirea datelor zecimale codate binar (BCD) în semnale care pot conduce afișaje cu 7 segmente.Acest cip face posibilă reprezentarea vizuală a numerelor de la 0 la 9 pe aceste afișaje prin procesarea intrărilor BCD și traducerea lor în ieșiri corespunzătoare.Acest articol explorează funcțiile detaliate, configurația PIN și funcțiile operaționale ale IC 7447, oferind informații valoroase pentru toți angajații angajați în proiecte de placă de bază.

Catalog

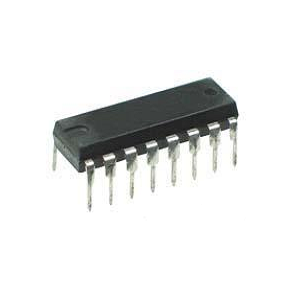

Prezentare generală a IC 7447

IC 7447 reprezintă o piesă definitorie în familia logică 74xx, frecvent utilizată într -un spectru de aplicații digitale, inclusiv calculatoare, contoare, ceasuri și sisteme de măsurare.Funcția sa principală este decodarea intrărilor BCD (zecimale codificate binar) pentru afișaje cu 7 segmente, facilitând conversia datelor binare în formate ușor interpretabile.Încapsulat într-un pachet dual-în linie cu 14 pini și care prezintă o ieșire de colector deschis de 15V, acest IC traduce o secvență binară pe patru biți în numere zecimale cuprinse între 0 și 9.

Simplabilitatea și dependența IC 7447 o stabilesc ca o componentă de bază în circuitele digitale la nivel global.În ceasurile și contoarele digitale, acest IC permite prezentarea clară a datelor numerice pentru claritate și precizie în tehnologie.În cadrul unor sisteme complexe, cum ar fi dispozitivele de măsurare multifuncționale, înțelegerea sincronizării și a secvențierii logice poate influența performanța, abilitățile de obicei maturizate în timpul testării iterative.Capacitatea de a discerne și de a naviga aceste subtilități ridică eforturi simple de implementare la oportunitățile de proiectare și optimizare a eficienței.

Tehnic, IC 7447 facilitează o reprezentare eficientă a datelor, care servește ca o punte între intrările binare brute și potențialul expresiv al numărului zecimal.Această traducere nu este o simplă sarcină tehnică, ci îmbunătățește interacțiunea cu dispozitivele.Micile ajustări ale implementării, cum ar fi modificarea curentului de acționare pentru afișaje, pot modifica mult calitatea ieșirii și durata de viață a componentelor, subliniind esența învățării empirice și iterative în electronice.

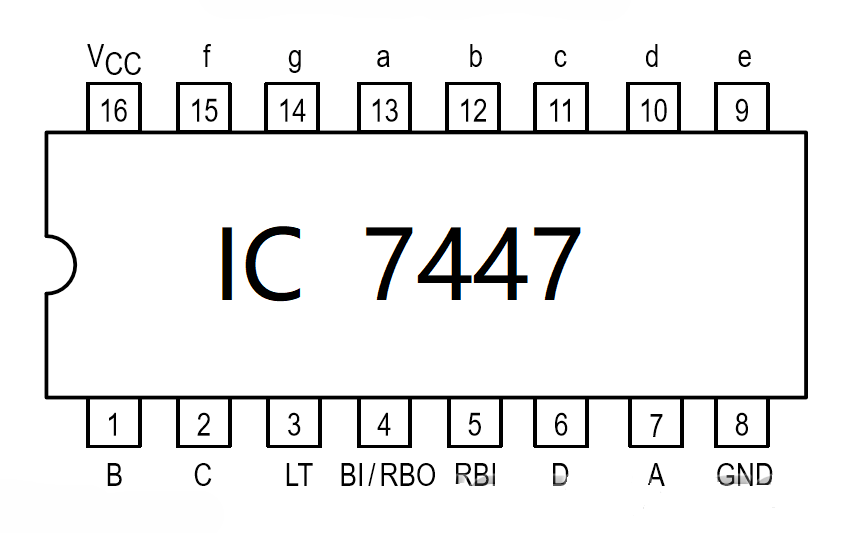

IC 7447 Configurare pin

Pinul nr	Descriere
1	Intrare BCD B.
2	Intrare BCD C.
3	Test lampă
4	Ieșire RB
5	Intrare RB
6	Intrare BCD D.
7	BCD o intrare
8	Sol
9	Ieșire E 7-segment E.
10	Ieșire de 7 segment D.
11	Ieșire de 7 segment C.
12	Ieșire de 7 segment B.
13	7-segment A o ieșire
14	Ieșire G de 7 segment G.
15	Ieșire F de 7 segment F.
16	VCC - ofertă pozitivă

Cum funcționează IC 7447 în circuitele digitale?

Un circuit de driver este un tip de logică combinațională concepută pentru a traduce mai multe semnale de intrare în ieșiri specifice.Scopul său principal este de a se asigura că ieșirile corespund exact valorilor de intrare într -un mod sistematic și previzibil.De exemplu, IC 7447, un decodificator de segment BCD-la-7, îndeplinește această funcție prin transformarea intrărilor zecimale codate binar (BCD) în ieșiri zecimale recunoscute vizual.Acest proces se bazează pe principiile algebrei booleane și pe funcționarea porților logice pentru a efectua aceste conversii în mod eficient.

Funcționalitatea unui afișaj cu 7 segmente implică o relație simplă între intrări și ieșiri.Sistemul are patru linii de intrare, pe care decodificatorul le procesează pentru a controla șapte linii de ieșire.În interiorul IC 7447, decodificatorul traduce datele de intrare BCD într-un format care conduce direct afișarea cu 7 segmente.Fiecare combinație de intrare este pre-mapată pentru a ilumina segmente specifice ale afișajului, formând numerele sau caracterele dorite.Această mapare asigură că afișajul funcționează în mod fiabil și constant, fără un control extern suplimentar.

Una dintre caracteristicile cheie ale IC 7447 este capacitatea sa de a gestiona această conversie pe plan intern.CIP -ul generează automat complementele necesare ale intrărilor BCD, eliminând nevoia de programare externă sau circuite suplimentare.Această funcționalitate încorporată simplifică procesul de afișare a informațiilor, deoarece cip-ul pregătește datele într-un format pe care afișajul cu 7 segmente îl poate interpreta cu ușurință.Drept urmare, oferă o soluție simplă și eficientă pentru transformarea intrărilor digitale în ieșiri lizibile.

Conversia BCD-la-7 segment prin IC 7447

IC 7447 este un cip folosit pentru a controla afișajele comune de segment anodului cu 7 segmente, cum ar fi Kingbright SA03.Convertește o intrare binară pe 4 biți în numere afișate pe modulul cu 7 segmente.Intrarea pe 4 biți este etichetată D, C, B și A, fiecare bit reprezentând o valoare: D este locul 8, C este locul 4, B este locul 2, iar A este locul 1.Aceste intrări provin de obicei dintr -un contor binar.Când intrarea este cuprinsă între 0000 (binar pentru 0) și 1001 (binar pentru 9), IC produce numărul corect pe afișaj.Aceasta este cunoscută sub numele de zecimal codat binar (BCD).Dacă intrarea este mai mare de 1001, IC va scoate valori incorecte sau nedefinite pe afișaj.Puteți verifica aceste ieșiri folosind tabelul Adevăr în fișa tehnică a IC.Pinii de control de pe IC sunt etichetați BI/RBO, RBI și LT.Acestea sunt utilizate pentru golirea, golirea și testarea afișajului.Pentru a opera în mod normal IC, conectați acești pini la o sursă de alimentare de 5V.

Configurare de bază

Pentru a configura circuitul, începeți prin conectarea puterii.Atașați pinul 16 (VCC), pinul 3 (LT), pinul 4 (BI/RBO) și pinul 5 (RBI) la o sursă de alimentare de 5V pentru a vă asigura că componentele primesc o putere adecvată.Apoi, conectați Pinul 8 (GND) la sol (0V) pentru a completa circuitul și pentru a oferi un punct de referință stabil.În continuare, conectați pinii de intrare.Conectați pinii 1, 2, 6 și 7, care servesc ca intrări DCBA, la pinii de ieșire DCBA corespunzători ai contorului dvs.Acest lucru permite contorului să trimită semnale care controlează ieșirea afișajului.În cele din urmă, conectați afișajul.Conectați pinii 9 până la 15 la segmentele A, B, C, D, E, F și G ale afișajului dvs. de segment anodic cu 7 segmente.Asigurați -vă că fiecare pin este potrivit corect cu segmentul său respectiv pentru a asigura o reprezentare exactă a cifrelor pe afișaj.

Operațiuni avansate în gestionarea afișajului

Circuitele integrate precum 74xx47 sunt concepute pentru a simplifica controlul și pentru a îmbunătăți performanța afișajelor cu mai multe cifre.Aceste circuite includ caracteristici precum testul LAMP, intrarea în goluri și ondulare, care îmbunătățesc fiabilitatea, claritatea și eficiența afișajului. Test lampă Funcția luminează toate segmentele unui afișaj de 7 segmente simultan atunci când pinul său specific este activat cu o tensiune joasă.Acest test ajută la confirmarea faptului că toate segmentele funcționează corect înainte de utilizarea regulată sau în timpul întreținerii.Funcționează independent de valorile de intrare binară DCBA, ceea ce face ca acesta să fie o modalitate rapidă și ușoară de a asigura pregătirea afișajului. Intrare de golire Permite oprirea tuturor segmentelor afișajului fără a schimba datele de intrare.Această caracteristică este utilă pentru economisirea puterii în timpul inactivității sau pentru reducerea dezordurii vizuale în dispozitivele în care iluminarea continuă ar putea distrage atenția.Păstrează datele de intrare, oferind în același timp flexibilitate în gestionarea afișajului.

Intrare de golire a ondulării (RBI) şi Ieșire de blanking ondulată (RBO) Controlează suprimarea zerourilor de frunte în afișaje cu mai multe cifre.De exemplu, în loc să prezinte „005”, afișajul va afișa „5.”Această funcție asigură că sunt aprinse doar cifre semnificative.În afișele înlănțuite, RBO a unui IC se conectează la RBI -ul următorului, asigurând o suprimare constantă zero pe toate cifrele.RBI -ul cel mai puțin semnificativ al cifrelor este conectat la o tensiune înaltă pentru a afișa zero numai atunci când este necesar.Aceste caracteristici funcționează împreună pentru a îmbunătăți funcționalitatea afișajelor digitale.Acestea asigură fiabilitatea operațională, conservarea energiei și sporesc claritatea informațiilor numerice.Cifrele de mai jos arată relația dintre configurațiile de intrare (DCBA, RBI și LT) și ieșirea corespunzătoare pe un afișaj cu 7 segmente, subliniind modul în care caracteristicile precum BLANKING și testul LAMP afectează afișajul.

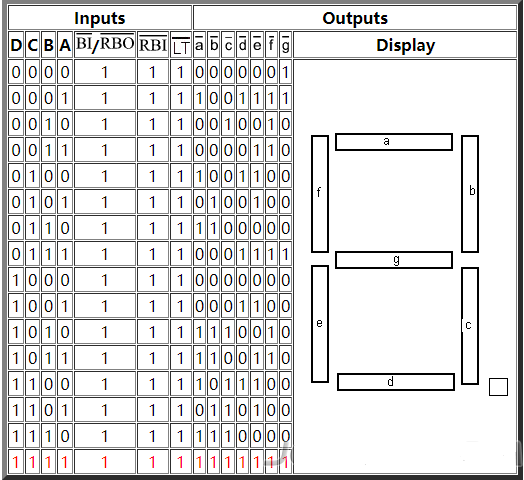

Tabelul de intrare și ieșire de afișare și ieșire a segmentului de 7 segment

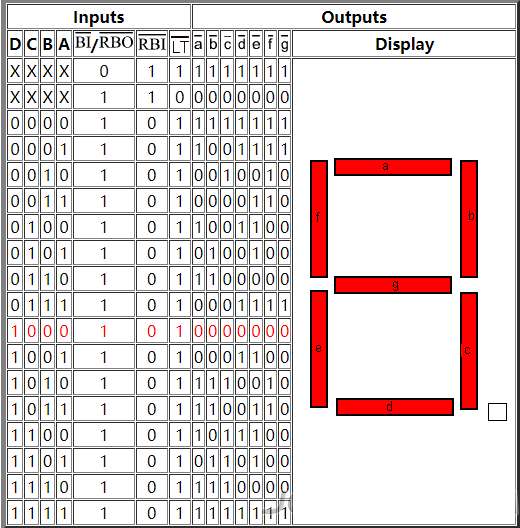

Rezultatele testelor de la 7 segmente de afișare și rezultate ale testelor de la 7 segment

Caracteristici și specificații IC 7447

• Suportă o gamă largă de tensiune, oferind o mai mare flexibilitate.

• Capabil să funcționeze eficient în condiții diferite de mediu.

• Rezistențele de tragere interne îndepărtează necesitatea componentelor externe.

• Diodele de prindere de intrare sunt incluse, ceea ce face ca terminarea de mare viteză să fie inutilă.

• Ieșirile sunt proiectate cu funcționalitate cu colecție deschisă.

• Convertește intrarea BCD (zecimală codificată binar) într-un afișaj cu 7 segmente, permițând să fie afișate numerele 0 până la 9.

• Are patru linii de intrare și șapte linii de ieșire pentru funcționalitate.

• Fiecare pachet conține un IC 7447.

• Cipul este marcat cu identificatorul „7447.”

• Funcționează pe o sursă de alimentare de 5V, cu un interval acceptabil între 4.75V și 5.25V.

• Vine cu 14 până la 16 pini într-un format de pachet dual-în linie (DIP).

Concluzie

IC 7447 este o parte importantă a afișării numerelor pe afișajele cu 7 segmente prin schimbarea datelor zecimale codate binar într-un format lizibil.Utilitatea sa și caracteristicile utile îl fac o alegere comună pentru multe proiecte de electronice digitale, de la contoarele de bază la sisteme avansate.Învățarea modului în care funcționează poate îmbunătăți proiectarea și funcția afișajelor digitale.
