Blocurile IO explicate: funcționalitate și aplicații

Sistemele de alarmă de incendiu joacă un rol serios în protejarea vieții și a proprietății, asigurând răspunsuri rapide și coordonate în timpul urgențelor.Dominant la această funcționalitate este controlerul de alarmă și componentele sale de susținere, inclusiv modulele de intrare/ieșire, supape de evacuare a fumului, ușile obturatorului de foc și alte dispozitive de bază.Împreună, aceste elemente creează o rețea sincronizată concepută pentru a detecta, semnala și activa măsuri de siguranță cu precizie.Acest articol explorează funcțiile și caracteristicile complexe ale modulelor de intrare/ieșire GST-LD-8301 și GST-LD-8303-componente avansate care îmbunătățesc fiabilitatea și adaptabilitatea sistemelor de siguranță la incendiu.De la flexibilitatea de codare electronică până la practicile robuste de cablare, săpăm în atributele cheie care fac ca aceste module să fie necesare în strategiile moderne de protecție împotriva incendiilor.Indiferent dacă optimizați siguranța în clădiri înalte sau în instalații industriale, înțelegerea funcționalității acestor module este de top pentru asigurarea integrității și pregătirii sistemului.

Catalog

Funcționalitate

În cazul unei alarme de incendiu, controlerul de alarmă își asumă un rol cheie, activând diverse dispozitive de control externe legate prin modulul de ieșire.Acest sistem complicat este format din mai multe componente care funcționează în tandem, cum ar fi supapele de evacuare a fumului, supapele de alimentare cu aer, ușile obturatorului de foc, ventilatoarele și clopotele de alarmă.Fiecare dispozitiv este conceput meticulos pentru a răspunde la comenzile controlerului, funcționând, de asemenea, coerent în timpul situațiilor de urgență.Modulul de ieșire, conectat la busul de buclă al controlerului, poate fi poziționat strategic, fie aproape de echipamentul pe care îl supraveghează, fie într -o cutie de terminal, îmbunătățind atât accesibilitatea, cât și eficiența operațională.

Capacitatea sistemului pentru codificarea electronică la fața locului adaugă un strat de flexibilitate, permițând modificări care se aliniază nevoilor de inginerie specifice.Această adaptabilitate devine în mare parte notabilă în mediile în care măsurile de siguranță la incendiu trebuie personalizate pentru a se potrivi caracteristicilor structurale și operaționale distincte.De exemplu, în clădirile înalte, integrarea precisă a supapelor de evacuare a fumului și a obloanelor de incendiu poate fi programată pentru a gestiona eficient fumul, protejând astfel rutele de evacuare și asigurând siguranța persoanelor în momente grave.

Când controlerul detectează un semnal de alarmă de la un detector, acesta trimite prompt un semnal de control prin autobuz către modulul de ieșire, care apoi activează echipamentul necesar de combatere a incendiilor.Această secvență ilustrează un mecanism de răspuns bine coordonat, care nu numai că respectă standardele de reglementare, dar întruchipează cele mai bune practici în pregătirea de urgență.Interacțiunea fluidă dintre diferitele componente ale sistemului de alarmă de incendiu reduce semnificativ riscurile și îmbunătățește siguranța tuturor ocupanților.

Prezentare generală a produsului

Caracteristici

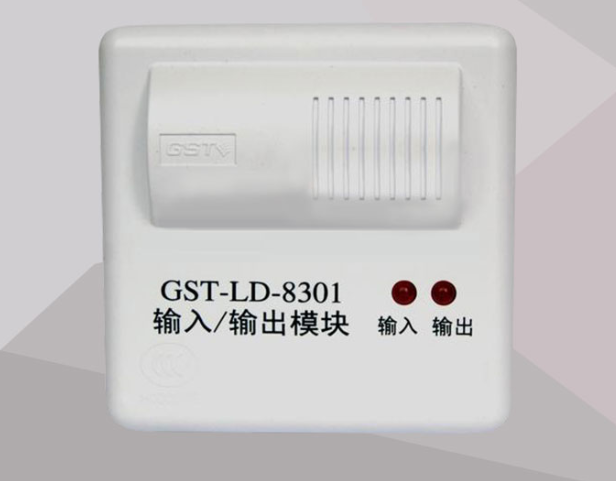

Modulul de intrare/ieșire GST-LD-8301 servește ca o interfață avansată de control bazată pe autobuz, realizată meticulos pentru echipamente cu acțiune dublă.Aceasta include sisteme periculoase, cum ar fi ușile obturatorului rulant în două etape, pompele de apă și ventilatoarele de evacuare a fumului.Modulul este esențial pentru a asigura poziționarea precisă a ușilor obturatorului de foc, permițând controlul pe diferite niveluri - de la poziții superioare până la mijloc și mijlocii la inferioare.Adaptabilitatea sa este de remarcat;Poate funcționa ca două module separate de intrare/ieșire GST-LD-8301 separate, îmbunătățind semnificativ flexibilitatea operațională în configurații complexe.

În scenariile reale, fiabilitatea interfețelor de control este dominantă.De exemplu, în medii de înaltă presiune, cum ar fi clădiri comerciale sau instalații industriale, capacitatea de a gestiona rapid și precis ușile obturatorului de foc poate avea un impact decisiv la rezultatele siguranței.Perspectivele de la mai multe instalații dezvăluie că integrarea unor astfel de module duce la îmbunătățiri marcate în timpii de răspuns în timpul situațiilor de urgență, consolidând astfel protocoalele generale de siguranță în vigoare.

Modulul de intrare/ieșire GST-LD-8303 are două adrese codificate continuu, care se potrivesc cu maximum 242 de coduri.Această funcționalitate permite modulului să primească comenzi pentru două acțiuni separate de controler, oferind două ieșiri de control și două intrări de confirmare.Funcționând pe un semnal de comutare normal deschis, odată activat, transmite acest semnal către controler prin autobuzul de legătură, declanșând alarme și afișând adresa dispozitivului de acțiune.În cazul unei defecțiuni a modulului, controlerul este programat să genereze o alarmă, indicând totodată numărul modulului specific, asigurând conștientizarea imediată a oricăror complicații.Prezența a două perechi de contacte normal deschise și în mod normal închise, pe lângă două ieșiri active, amplifică în continuare capacitățile modulului.Mai mult, încorporează detectarea liniei atât pentru intrare, cât și pentru ieșire, ceea ce este dinamic pentru păstrarea integrității operaționale.

Specificații tehnice

Specificații principale	Detalii
Tensiune de lucru	Tensiune de autobuz: autobuz 24V
	Tensiune de alimentare cu energie electrică: DC24V
Monitorizați curentul	Curentul de autobuz: ≤1mA
	Curentul de alimentare cu energie electrică: ≤6mA
Curent de funcționare	Curent de autobuz: ≤4mA
	Curentul de alimentare cu energie electrică: ≤35mA
Sistem de sârmă	Conectați-vă cu controlerul folosind semnal non-polaritate două Autobuze și conectați-vă cu alimentarea DC24V folosind puterea non-polaritate două autobuze.
Capacitate de ieșire	DC24V/1A (suma capacității de ieșire maximă a Două grupuri este DC24V/1A).
Modul de control al ieșirii	Puls, nivel (releu în mod normal deschis/în mod normal închis pasiv ieșire de contact;Timpul de extragere a releului este de 10 ani când începe pulsul).
Setarea fabricii	Metoda de inspecție cu două sensuri deschise în mod normal.
Mediu de funcționare	Temperatură: -10 ℃～+55 ℃
	Umiditate relativă: ≤95% (fără condensare)
Nivel de protecție a cochiliei	IP30
Dimensiuni generale	110mm × 86mm × 43mm (cu coajă de jos).

Detalii despre cablare

În lumea cablurilor pentru modulele desemnate ca statut „în mod normal deschisă a liniei de inspecție”, o abordare atentă implică conectarea unui rezistor terminal de 4,7kΩ în paralel la sfârșitul liniei de intrare a modulului, în special la terminalul cel mai îndepărtat de modul.Această plasare atentă servește la stabilizarea semnalului, reducând în mod eficient interferența zgomotului.Astfel de măsuri pot consolida semnificativ fiabilitatea sistemului, permițându -i să funcționeze cu o încredere mai mare.Pentru modulele configurate la starea „liniei de inspecție închise în mod normal”, se recomandă instalarea unui rezistor de terminare de 4,7kΩ în serie la același terminal.Această configurație joacă un rol dinamic în păstrarea integrității circuitului, asigurându -se că sistemul funcționează previzibil într -o varietate de condiții operaționale.

Atunci când evaluați faza de ieșire a modulului, este înțelept să conectați un rezistor terminal de 4,7kΩ în paralel cu o diodă IN4007 în serie.Această configurație îndeplinește două funcții de bază: Rezistența garantează terminarea corespunzătoare a semnalului, în timp ce dioda acționează ca o protecție împotriva potențială polaritate inversă, ceea ce altfel ar putea duce la deteriorarea circuitului.Integrarea atentă a acestor componente prezintă o înțelegere nuanțată a dinamicii circuitului și necesitatea măsurilor de protecție în proiectele electronice.

Experiențele practice în domeniu dezvăluie că atenția minuțioasă asupra detaliilor în configurațiile de cablare poate evita multe provocări comune, inclusiv degradarea semnalului și defecțiunea echipamentului.De exemplu, tehnicienii observă frecvent că eșecul de a încheia corect liniile poate duce la un comportament neregulat al sistemului.Acest lucru evidențiază valoarea aderării la practicile consacrate, care nu numai că favorizează o operație mai ușoară, dar contribuie și la longevitatea echipamentului.
