JRC4558 Ghid OP-AMP: Caracteristici, aplicații și componente echivalente

Amplificatoarele operaționale (OP-AMPS) sunt eroii necunoscuți ai lumii electronice, formând coloana vertebrală a nenumăratelor circuite și dispozitive.Printre numeroasele opțiuni disponibile, JRC4558 se evidențiază ca un ammp-dublu versatil și fiabil, renumit pentru performanța sa excepțională în prelucrarea audio, a semnalului și nu numai.În acest articol, explorăm specificațiile JRC4558, configurația PIN, caracteristici, alternative și aplicații, oferind informații practice pentru dvs.Indiferent dacă proiectați echipamente audio de înaltă fidelitate, circuite de precizie a clădirilor, sau explorați soluții electronice creative, JRC4558 promite adaptabilitate și fiabilitate.Să săpăm în minunea tehnică care face ca acest lucru să fie o alegere de încredere în diverse domenii.

Catalog

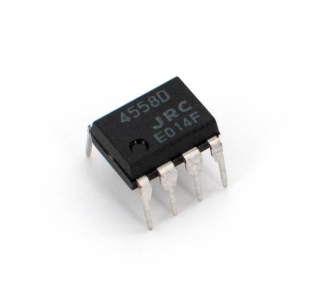

Prezentare generală a JRC4558

Povestea JRC4558 Vă indică, deoarece servește ca un amplificator cu o operație dublă preferată.Allurea sa constă în amplificarea substanțială a tensiunii și în impedanța impresionant de mare de intrare pe care o oferă.Prezentat în mod proeminent în nenumărate circuite audio și electronice, acest circuit integrat bazat pe siliciu are adaptabilitatea, cu pachete precum SOP și DIP îmbunătățindu-și atractivitatea în proiectele de circuit pedale.Printre specificațiile atrăgătoare se numără un câștig de tensiune de 100dB, o impedanță de intrare primitoare de 5 megaohme și o gamă de alimentare flexibilă de la ± 4V la 18V.Aceste atribute, combinate cu accesibilitatea, îl fac mai ales atractiv în ochii celor din cunoștință.

Cu o configurație standard cu 8 pini, JRC4558 se ușurează cu grație în circuite complexe.PIN 8 este desemnat pentru intrarea pozitivă a sursei de alimentare.Pin 4 se referă la intrarea negativă a puterii.Pinii de ieșire 1 și 7 sunt partajați între cele două amplificatoare operaționale.Intrările de inversare sunt alocate PIN-urilor 2 și 6. Intrările care nu sunt inversate își găsesc casa pe pinii 3 și 5. împuterniciți cu compensații interne și impedanță remarcabilă de intrare, fiecare amplificator operațional asigură o performanță lăudabilă în situații variate de alimentare.

JRC4558 se distanțează de arhetipul unui amplificator operațional ideal, totuși câștigul său maxim de tensiune de 100dB și o rată de 1,7V/μs oferă în mod adecvat camera de cap necesară pentru majoritatea sarcinilor de procesare audio și semnal.Astricul său de producere a tensiunilor de ieșire mai mari peste intrare îl atrage către aplicații care acoperă amplificatoare, comparatori și integratori.Friedrich în funcționarea sa cu o sursă de alimentare singulară +5V, lasă ușor la o parte necesitatea unui omolog -5V, răsunând tendințe moderne pentru un design eficient eficient din punct de vedere energetic.

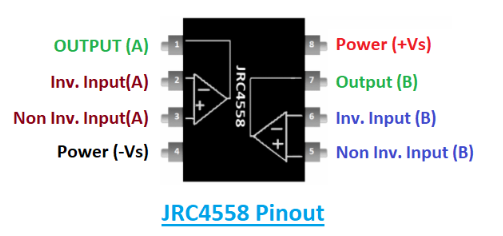

Aspectul pinului

Nr. Pin	Numele pinului	Descrierea pinului
1	Afară (a)	Pinul de ieșire al op-ammp a
2	Intrare de inversare (a)	Pinul de intrare de inversare al op-ammpa a
3	Intrare neinvertitoare (a)	Pinul de intrare care nu este inversator al op-ammp a
4	Putere (-vs)	Terminal de furnizare la sol sau negativ
5	Referinţă	Pinul de intrare care nu este inversant al OP-AMP B
6	Ieșire	Pinul de intrare de inversare al OP-AMP B
7	Putere (+vs)	Pinul de ieșire al op-ammp b
8	+Vs	Terminal de aprovizionare pozitivă

Caracteristici și specificații

Caracteristică	Specificații/detalii
Gama de alimentare cu tensiune	± 5V până la ± 15V
Lățime de bandă	3MHz
Numărul de amplificatoare operaționale	Două (amplificatoare operaționale duale într -un singur pachet)
Formular de circuit integrat	IC cu 8 pini
Interval de temperatură de funcționare	0 ° C până la 70 ° C.
Rata de culegere	1,7V/µs
Câștig de tensiune de semnal	Până la 100DB
Pachete disponibile	Pachete SOP și DIP cu 8 pini
Compensarea frecvenței	Nu este necesar
Probleme de blocare	Nici unul
Consumul curent	Scăzut
Compatibilitatea sursei de alimentare	Suportă configurații de alimentare unică și dublă
Gama de tensiune diferențială	O gamă largă cu cazare mare în modul comun
Urmărirea parametrilor	Pe intervale de temperatură specificate
Fază și câștigare	Asigurat între amplificatoare
Tranzistoare de intrare	Cu zgomot redus
Cost	Considerabil rentabil
Aplicații țintă	Dispozitive portabile și cu baterii
Compatibilitatea pinului	Standard industriei;Compatibil cu LM358 și MC1458
Fiabilitate	Dovedit în echipamente și dispozitive comerciale

Echivalenți și alternative

•NE5532

•LM158

•LM158A

•LM358

•LM358A

•LM2904

•LM2904Q

•LM4558

•LM74

Aplicații

Amplificarea semnalului

OP-AMP JRC4558 prezintă flexibilitatea sa într-o serie de medii, adaptându-se eficient în sistemele auto pentru a îmbunătăți amplificarea semnalului.Performanța sa fiabilă persistă chiar și în condițiile provocatoare ale funcționării vehiculului, asigurând o călătorie perfectă.În sistemele menționate la sol, OP-AMP excelează oferind stabilitate și consecvență, în principal în cazul în care este căutată precizia dintre diverse componente.Puteți fi familiarizați cu distincțiile OP-AMP-uri similare și să recunoașteți că obținerea unei astfel de fiabilitate implică adesea selectarea meticuloasă a componentelor potrivite pentru setările operaționale specifice.

Tehnologie portabilă

Integrarea JRC4558 în dispozitive portabile aduce avantajul consumului de energie redusă, o caracteristică care extinde durata de viață a bateriei și atinge dorințele consumatorilor pentru comoditate și rezistență.Este o gestionare robustă a sarcinilor de semnal, menținând, menținând în același timp eficiența energetică câștigă apreciere de la dvs. concentrat pe rafinarea tehnologiei portabile.Dispozitivele precum procesoarele de semnal digital valorifică capacitățile superioare de integrare ale OP-AMP, amestecând perfect funcționalitatea cu inovația.

Eșantion și mențineți circuitele

JRC4558 își găsește nișa în circuite de probă și deținere, cheie în procese de conversie analog-digitale care susțin comunicarea modernă.Proiectarea excepțională a acestui AMP facilitează precizia și distorsiunea minimă a semnalului, aspecte pe care le puteți aprecia atunci când vă deplasați pentru precizia lucrărilor de procesare a semnalului.Acest lucru asigură că linia de viață a comunicării digitale rămâne nedisturbată.

Sisteme de securitate

În cadrul alarmelor de intruziune, JRC4558 se remarcă pentru sensibilitatea și receptivitatea sa la schimbările de mediu.Puteți aprecia componente care asigură o întreținere minimă, menținându -și vigilența împotriva accesului neautorizat.Natura prietenoasă cu panoul de circuit încurajează prototiparea și optimizarea ușoară, ajutându-vă în căutarea soluțiilor fiabile.

Audio și multimedia

În lumea mixerelor și a înregistratoarelor audio, cererea de sunet de înaltă fidelitate este satisfăcută de JRC4558, care joacă un rol de neprețuit în îmbogățirea experienței auditive.Puteți sublinia adesea rolul OP-AMP în îmbunătățirea sunetului, transformând semnale audio slabe în rezultate articulate.Relevanța sa se extinde la DVD Players, subliniind influența sa în tehnologia de divertisment, oferind o experiență de ascultare captivantă.

Circuitul funcțional

Dincolo de aceste utilizări specifice, JRC4558 își afirmă rolul în generatoarele de funcții, comparatori și circuite de instrumentare, ilustrând adaptabilitatea acestuia.Cronometrele de lungă durată și multivibratoarele valorifică, de asemenea, stabilitatea și precizia OP-AMP.Puteți găsi împlinirea în capacitatea JRC4558 de a oferi soluții cuprinzătoare în diverse proiecte de circuit, permițând abordări simplificate către sisteme integrate complexe.

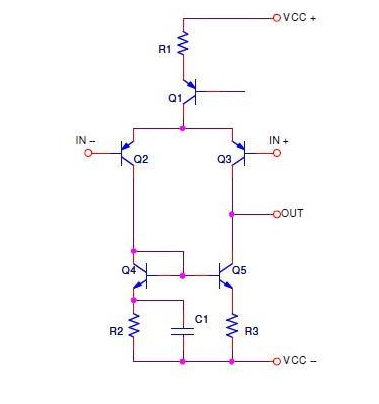

Etapa de intrare internă

În etapa inițială a configurației de intrare, un amplificator diferențial cu coada lungă (LTP) colaborează cu o oglindă curentă, o configurație sărbătorită pe scară largă pentru adeptul său în menținerea și îmbunătățirea fidelității semnalelor de intrare.Acest ansamblu integrează componente precum Q1, Q2, Q3, Q4, Q5, R1, R2, R3 și C1 pentru a favoriza procesarea echilibrată a semnalului, creând o bază de precizie în lumea electronică, unde fluctuațiile și perturbările pot fi interpretarea datelor în cloud.

Amplificator diferențial cu pereche lungă (LTP)

Esența amplificatorului diferențial LTP constă în configurația sa cu tranzistoare perfect potrivite, Q1 și Q2.Această sincronicitate este activă în minimizarea zgomotului în modul comun, care bântuie adesea sisteme electronice de înaltă precizie, diminuând claritatea semnalului.Prin menținerea acestor tranzistoare identice, amplificatorul nu numai că reduce zgomotul, dar ridică lățimea de bandă, culminând cu o performanță crescută care reflectă intenția ta.

Implementarea curentă a oglinzii

Implicând componentele Q3, Q4 și R1, oglinda actuală acționează ca un mecanism cheie pentru a oferi curent constant perechii diferențiale.Curentul de neclintit contribuie la liniaritatea amplificatorului, afectând grav fiabilitatea sa operațională în diferite scenarii de încărcare.Arhitectura oglinzii influențează în mod semnificativ stabilirea unui punct de părtinire fiabil pentru LTP, consolidând astfel stabilitatea câștigării și asigurând eficiența constantă a amplificatorului.

Integrarea elementelor capacitive

Condensatorul C1 este încorporat în mod adept în acest sistem, armonizând cu elemente rezistive R2 și R3 pentru a gestiona cu adept răspunsul la frecvență.Alegând cu uimire valorile acestor componente, efectele dăunătoare ale capacităților parazite sunt atenuate, reducerea oscilațiilor care ar putea destabiliza amplificatorul.Această abordare strategică ajută la evitarea distorsiunii semnalului, susținând o cale de semnal curată prin diferite intervale de frecvență.

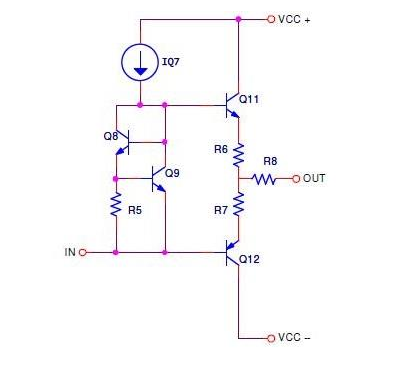

Etapa de ieșire

În proiectarea avansată a etapei de ieșire, multiplicatorul VBE se remarcă pentru rolul său remarcabil în ajustarea curentului de prejudecată în amplificatorul de adepți al emițătorului de clasa AB AB.Acest element major asigură că amplificatorul îndeplinește cerințele curente ridicate, o sarcină influențată adesea de finețea inginerească.De multe ori puteți întâmpina provocări precum denaturarea crossover, care rezultă din modificările de temperatură sau variabilitatea componentelor.Experiența arată că realizarea de modificări precise în faza de proiectare poate atenua foarte mult aceste provocări.

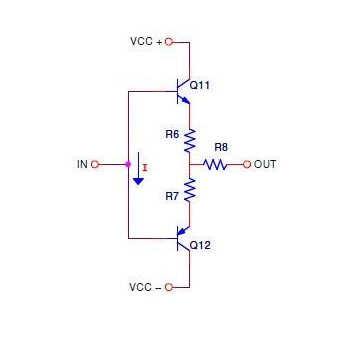

Un model clasic, JRC4558, funcționează într -un interval de ieșire care de obicei rămâne cu aproximativ 1,5V mai mic decât tensiunea de alimentare.Având în vedere că acest factor este dinamic pentru îmbunătățirea performanței generale.În combinație, rezistențele de ieșire R6, R7 și R8 contribuie în mod remarcabil la integritatea sistemului.Aceste componente nu numai că facilitează echilibrul curent, dar promovează și stabilitatea termică.Funcția lor în prevenirea încărcării directe dăunătoare între tranzistoare evită ineficiențele sau daunele potențiale.

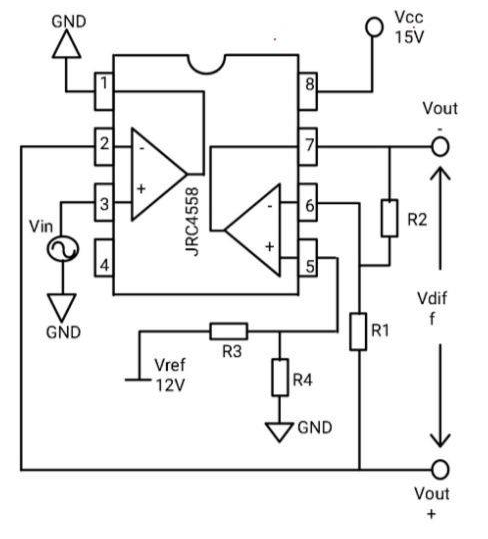

Operațional al OP-AMP JRC4558

Capabilitățile variate ale OP-AMP JRC4558 se manifestă prin funcțiile sale, cum ar fi amplificarea, integrarea și diferențierea.Se dovedește extrem de compatibil cu sistemele de o singură tensiune, care apar adesea în configurațiile traductorului și blocuri de amplificare a curentului continuu, alături de alte circuite analogice.Capacitatea sa de amplificare diferențială iese în evidență, transformând adept o singură intrare într -o ieșire diferențială.Această transformare se realizează prin proiecte de circuite minuțioase, care asigură o liniaritate superioară.

În scenarii reale, configurarea implică amplificatoare duble primare.Un amplificator servește ca un tampon, producând Vout+.Simultan, al doilea amplificator inversează semnalul de intrare, generând VOUT- împotriva unui referință de 12V.Aceasta produce o ieșire diferențială, VDIFF, determinată de intervale specifice de tensiune, calculată folosind ecuații prestabilite.Astfel de metodologii asigură un control precis asupra semnalelor de ieșire, demonstrându -și utilitatea în procesarea exactă a semnalului.

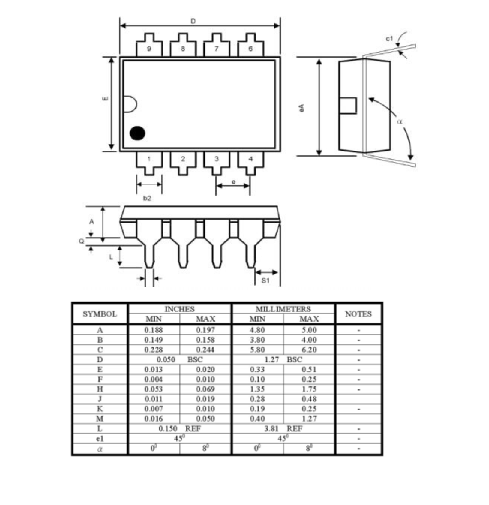

Detalii dimensionale ale JRC4558

Concluzie

Amplificatorul operațional JRC4558 reprezintă o piatră de temelie în lumea electronică, sărbătorită pentru versatilitatea, fiabilitatea și performanța excepțională a aplicațiilor diverse.De la procesarea audio la manipularea semnalului de precizie, acest dublu op-ammp oferă o adaptabilitate remarcabilă, ceea ce o face o alegere de încredere pentru dvs.Specificațiile sale robuste, funcționarea cu zgomot redus și accesibilitatea subliniază apelul său de durată într -o serie de proiecte inovatoare.Indiferent dacă îmbunătățirea calității sunetului, asigurarea amplificării stabile a semnalului sau alimentarea soluțiilor electronice creative, JRC4558 continuă să fie o componentă activă, reducând decalajul dintre simplitate și sofisticare în circuitele electronice.
