LC4384C-75FTN256C: CPLD de înaltă performanță pentru aplicații digitale eficiente și aplicații cu putere redusă

LC4384C-75FTN256C este un dispozitiv logic programabil puternic din seria ISPMACH 4000C și proiectată pentru proiecte care au nevoie de soluții digitale inteligente, cu putere redusă.Acest dispozitiv este versatil cu cele 384 de macroceluri și 192 pini de intrare/ieșire și funcționează la putere redusă, ceea ce îl face eficient.Acest ghid va explora caracteristicile cheie ale dispozitivului, detaliile tehnice și utilizările, arătând cum îmbunătățește performanța și eficiența sistemelor digitale.

Catalog

LC4384C-75FTN256C Descriere

LC4384C-75FTN256C este un dispozitiv logic programabil complex de înaltă performanță (CPLD) de la semiconductor de zăpadă, aparținând familiei ISPMACH 4000C.Este conceput pentru a răspunde aplicațiilor care necesită soluții logice digitale flexibile cu o amprentă strictă cu putere redusă.Dispozitivul dispune de 384 macroceluri și 192 pini de intrare/ieșire, care oferă o versatilitate substanțială pentru diverse nevoi de proiectare.Programarea și tensiunea de bază operațională variază de la 1,65V la 1.95V, asigurând o gestionare eficientă a puterii.Valorile cheie ale performanței LC4384C-75FTN256C includ o întârziere de propagare de 7,5 ns și o frecvență de funcționare care poate ajunge până la 168 MHz.Această combinație de viteză și receptivitate o face ideală pentru aplicații de prelucrare a datelor de mare viteză.Dispozitivul acceptă mai multe standarde I/O, cum ar fi 3,3V, 2.5V și 1,8V LVCMO, cu intrări tolerante 5V pentru a se adapta unei game largi de niveluri de semnal.Fiecare macrocell este îmbunătățit cu controale individuale pentru ceas, resetare, presetare și ceas, permițând gestionarea precisă a operațiunilor logice.

Dacă doriți să adăugați dispozitive logice fiabile, eficiente și de înaltă performanță la produsele dvs., LC4384C-75FTN256C este o alegere excelentă.Și dacă vă gândiți să plasați o comandă în vrac, veți putea profita din plin de ceea ce are de oferit această tehnologie avansată pentru aplicațiile dvs.

LC4384C-75FTN256C Modele CAD

Simbol LC4384C-75FTN256C

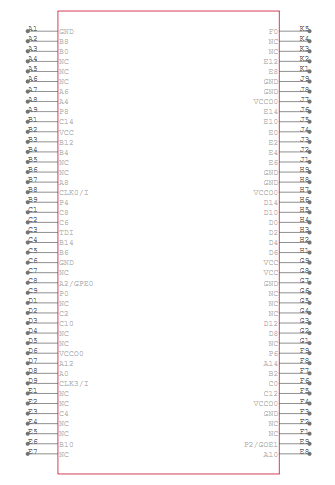

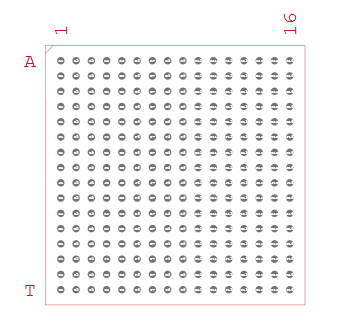

LC4384C-75FTN256C Amprenta

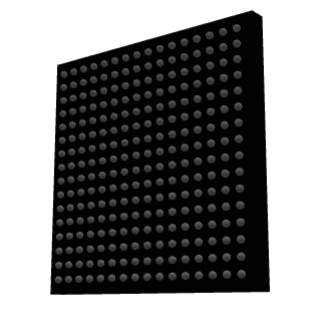

LC4384C-75FTN256C Model 3D

Caracteristici LC4384C-75FTN256C

• Performanță ridicată: LC4384C-75FTN256C funcționează cu o frecvență maximă impresionantă de până la 178,57 MHz, cuplată cu o întârziere de propagare scăzută de 7,5 ns.Acest lucru asigură capacități de procesare a datelor rapide și timpi de răspuns rapid pentru medii digitale de mare viteză.

• Programmabilitate în sistem (ISP): Acest dispozitiv acceptă programarea în sistem printr-o interfață conform IEEE 1532.Această caracteristică permite actualizări ușoare de firmware direct pe circuit, fără a fi nevoie de eliminarea dispozitivului, simplificarea întreținerii și actualizărilor.

• Macroceluri îmbunătățite: Echipat cu 384 de macroceluri, fiecare capabil de ceasuri independente, resetare, presetare și control de ceas.Acest aranjament oferă o flexibilitate și o precizie extinsă în gestionarea operațiunilor logice complexe pentru proiectele logice digitale personalizate.

• Suport I/O versatil: CPLD se mândrește cu 192 pini de intrare/ieșire care sunt compatibile cu mai multe standarde de tensiune, inclusiv 3,3V, 2,5V și 1,8V LVCMOS.De asemenea, acceptă intrări tolerante 5V, ceea ce îmbunătățește compatibilitatea cu sistemele moștenite mai vechi și cu diverse ecosisteme digitale.

• Consum redus de energie: Este proiectat să funcționeze eficient într -un interval de tensiune de bază de la 1,65V la 1,95V, ceea ce îl face o alegere excelentă pentru aplicațiile în care este necesară eficiența energiei electrice.Acest consum redus de energie ajută la minimizarea producției termice și la îmbunătățirea fiabilității sistemului.

LC4384C-75FTN256C Diagrama blocului

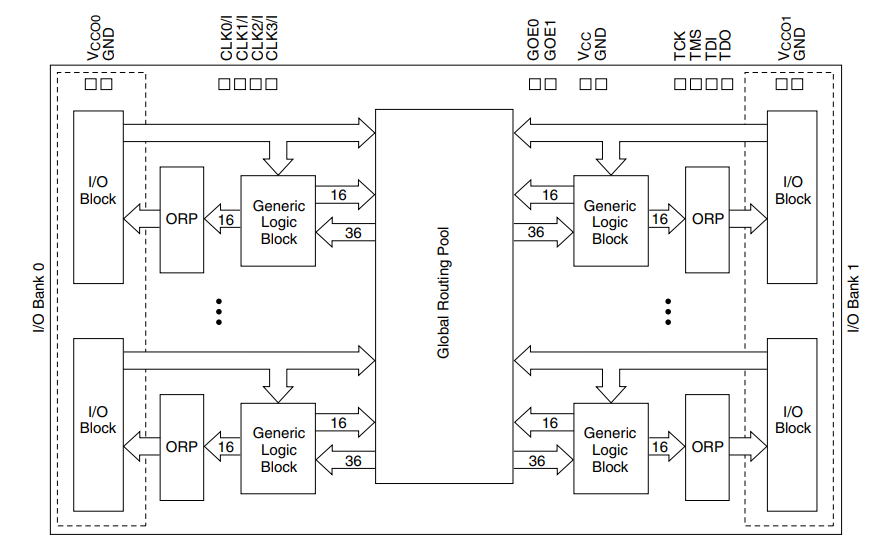

LC4384C-75FTN256C Diagrama blocului arată structura internă a unui dispozitiv logic programabil.Este organizat în jurul unui bazin central de rutare globală (GRP) care conectează toate părțile dispozitivului, asigurând o comunicare rapidă și flexibilă între componente.Pe fiecare parte a diagramei, există bănci de I/O (I/O Bank 0 și I/O Bank 1), care gestionează semnalele de intrare și ieșire către și de la dispozitiv.Aceste bănci sunt conectate la grupurile de rutare de ieșire (ORP), care gestionează fluxul de date între blocurile I/O și blocurile logice generice (GLBS).Blocurile logice generice (GLBS) sunt principalele unități de procesare care efectuează operații logice.Sunt legate de ORP -uri pentru intrare și ieșire și conectate la GRP pentru comunicarea cu alte GLB -uri, permițând crearea funcțiilor logice complexe.În partea de sus, diagrama prezintă intrări de ceas și control pentru gestionarea funcționării calendarului și a dispozitivului, inclusiv semnale de ceas multiple și intrări JTAG pentru programare și testare.Diagrama ilustrează modul în care dispozitivul este proiectat pentru implementarea logică flexibilă, cu conexiuni de mare viteză și o rutare eficientă a semnalului.

Specificații LC4384C-75FTN256C

Tip	Parametru
Producător	Lattice Semiconductor Corporation
Serie	ISPMACH® 4000C
Ambalaj	Tavă
Starea părții	Învechit
Tip programabil	În sistem programabil
Timp de întârziere TPD (1) Max	7,5 ns
Alimentare de tensiune - intern	1.65V ~ 1.95V
Numărul de elemente/blocuri logice	24
Numărul de macroceluri	384
Numărul de I/O.	192
Temperatura de funcționare	0 ° C ~ 90 ° C (TJ)
Tip de montare	Montare la suprafață
Pachet / carcasă	256-lbga
Pachet de dispozitive furnizor	256-ftbga (17x17)
Numărul produsului de bază	LC4384

LC4384C-75FTN256C Bloc logic generic

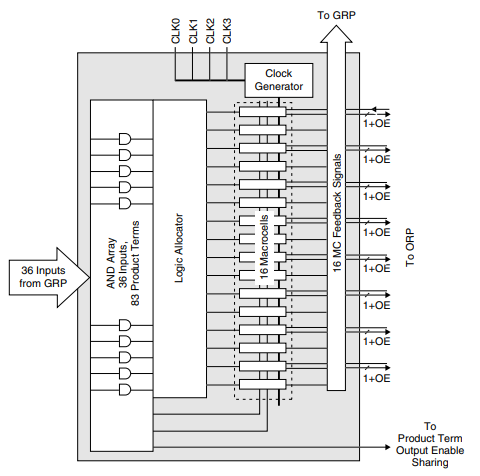

Bloc logic generic (GLB) din LC4384C-75FTN256C procesează operațiunile logice folosind un design flexibil și eficient.Primește 36 de intrări de la Global Routing Pool (GRP), care sunt combinate folosind un și un tablou pentru a forma 83 de termeni de produs.Acești termeni de produs sunt combinații logice de bază care sunt gestionate de un alocator logic.Alocatorul logic distribuie acești termeni de produs la 16 macroceluri, care sunt principalele unități de procesare.Aceste macroceluri îndeplinesc funcții logice, incluzând operații combinaționale și secvențiale.Acestea sunt sincronizate de un generator de ceas folosind patru semnale de ceas (CLK0 până la CLK3), permițând un control precis al calendarului.Fiecare macrocell își poate trimite ieșirea înapoi la GRP sau la pool -ul de rutare de ieșire (ORP) pentru procesare ulterioară.Acestea acceptă feedback pentru implementarea mașinilor de stat complexe și a circuitelor secvențiale.Proiectarea GLB este extrem de flexibilă, permițând funcții logice complexe, cu o rutare eficientă și un control de calendar, potrivit pentru proiectări digitale avansate.

LC4384C-75FTN256C Macrocell

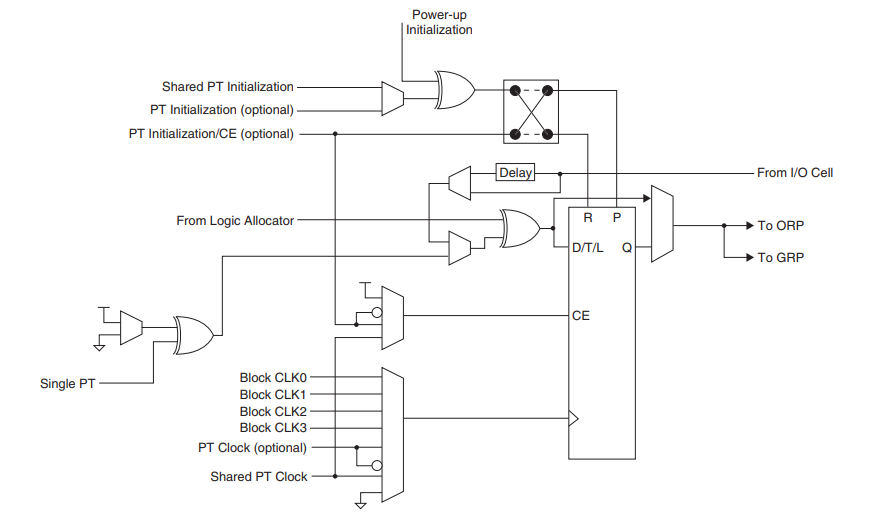

Macrocell din LC4384C-75FTN256C este conceput pentru o prelucrare logică flexibilă și eficientă.Primește intrări de la alocatorul logic și poate inițializa folosind diferite metode, inclusiv inițializarea partajată a PT și inițializarea power-up, asigurând o stare de pornire cunoscută.Macrocelul acceptă mai multe surse de ceas, cum ar fi ceasurile de bloc (CLK0 până la CLK3), ceasul PT și ceasul PT partajat, cu un multiplexor de ceas selectând sursa corespunzătoare pentru un control precis de sincronizare.În centrul său, un flip-flop d/t/l funcționează în diferite moduri, D (date), T (comutare) sau L (zăvor) și oferă o intrare de activare a ceasului (CE) pentru ceasul condiționat.Ieșirile de la macrocell pot fi dirijate către pool -ul de rutare de ieșire (ORP) pentru conexiuni externe sau grupul de rutare globală (GRP) pentru feedback intern, permițând funcții logice complexe și o rutare eficientă a semnalului.Un element de întârziere asigură o sincronizare adecvată și alinierea semnalului, ceea ce face ca macrocelul să fie extrem de adaptabil pentru proiecte digitale avansate.

Aplicații LC4384C-75FTN256C

Aplicații logice digitale

Acest CPLD excelează în gestionarea funcțiilor logice personalizate, cum ar fi mașinile de stat și logica lipiciului, oferind o soluție flexibilă pentru crearea de interfețe și căi digitale adaptate.Capacitatea sa de a gestiona în mod eficient circuitele logice complexe face o alegere primară pentru a eficientiza funcționalitățile hardware.

Proiecte de microcontroller și sistem pe chip (SOC)

LC4384C-75FTN256C îmbunătățește sistemele de microcontroller, oferind o logică suplimentară pentru a susține funcționalitatea sporită.Poate servi ca o componentă în proiectele SOC, unde este necesară integrarea mai multor dispozitive pe un singur cip, ajutând astfel la reducerea costurilor generale ale sistemului și a consumului de energie.

Sisteme încorporate

Cu programabilitatea sa în sistem și capacitățile I/O la mai multe tensiuni, acest dispozitiv este perfect potrivit pentru sistemele încorporate.Permite actualizări și ajustări ale sistemului, fără a fi nevoie de perioade de scăderi extinse, ceea ce îl face ideal pentru aplicațiile care necesită o fiabilitate ridicată și adaptabilitate.

Sisteme de control industrial

În mediile industriale, LC4384C-75FTN256C contribuie la automatizarea și controlul procesului.Proiectarea sa robustă asigură o funcționare fiabilă în condiții provocatoare, ceea ce o face o componentă valoroasă pentru gestionarea proceselor și mașinilor industriale complexe.

Electronică auto

Capabilitățile de consum redus de energie și de mare viteză de gestionare a datelor de mare viteză îl fac o alegere excelentă pentru electronica auto.Este utilizat în aplicații, de la unități de control al vehiculelor până la sisteme avansate de infotainment, contribuind la îmbunătățirea atât a caracteristicilor de performanță, cât și a caracteristicilor de siguranță în vehiculele moderne.

Prelucrarea video și a imaginilor

Datorită capacității sale de a prelucra eficient semnalele de mare viteză, LC4384C-75FTN256C este utilizat și în sarcinile de procesare video și imagini.Suportă activități precum scalarea video, filtrarea și conversia formatului pentru aplicații și dispozitive multimedia.

LC4384C-75FTN256C Piese similare

• LC4384V-10FT256I

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C Avantaje

Configurare non-volatilă

Acest CPLD beneficiază de memoria internă non-volatilă, care facilitează funcționalitatea imediată la pornire, fără a se baza pe surse de configurare externe.Această capacitate inerentă nu numai că simplifică procesul general de proiectare prin eliminarea necesității de componente suplimentare de memorie non-volatile, dar crește și fiabilitatea sistemului prin reducerea punctelor potențiale ale eșecului.

Momentul determinist

Dispozitivul oferă întârzieri de propagare consistente și previzibile, un avantaj pentru aplicațiile care necesită un control precis al calendarului.Acest moment determinist asigură că toate operațiunile logice sunt sincronizate cu exactitate, ceea ce face ca LC4384C-75FTN256C să fie ideal pentru gestionarea sarcinilor sensibile la calendarul în circuitele digitale.

Proces de proiectare simplificat

Spre deosebire de FPGA, care poate necesita o programare și configurație complexă, LC4384C-75FTN256C are o abordare de proiectare mai simplă.Arhitectura sa logică centralizată facilitează o implementare mai ușoară a logicii de control și a mașinilor de stat, reducând timpul de dezvoltare și simplificarea curbei de învățare.

Eficiența puterii

Proiectat pentru un consum redus de energie, LC4384C-75FTN256C funcționează eficient într-un interval de tensiune de bază de la 1,65V la 1,95V.Această eficiență a energiei electrice o face potrivită pentru aplicații operate de baterii sau sensibile la energie, contribuind la extinderea longevității dispozitivului și la reducerea costurilor de energie.

Capabilități robuste de I/O.

Cu 192 de pini de I/O programabili care acceptă mai multe standarde de tensiune, LC4384C-75FTN256C oferă o flexibilitate extinsă de interfață.Această capacitate îi permite să se integreze cu ușurință cu o varietate de componente digitale și analogice, îmbunătățindu -și capacitatea de utilizare pe mai multe platforme și tehnologii.

Performanță de mare viteză

Posibilitatea de a opera la frecvențe de până la 178,57 MHz permite LC4384C-75FTN256C să gestioneze prelucrarea datelor de mare viteză și cerințele de randament.Acest lucru face o alegere excelentă pentru aplicațiile care implică manipularea rapidă a datelor și cerințele de procesare în timp real.

LC4384C-75FTN256C Dimensiuni de ambalare

Dimensiuni de ambalare pentru LC4384C-75FTN256C:

Parametru	Dimensiune (mm)
Dimensiunea corpului	17 x 17
Pitch cu bilă	0,8
Număr de mingi	256

LC4384C-75FTN256C Producător

Lattice Semiconductor Corporation, cu sediul în Hillsboro, Oregon, este producătorul LC4384C-75FTN256C, o componentă proeminentă FPGA (gate de poartă programabile de câmp) cunoscută pentru configurabilitatea și versatilitatea sa în diverse aplicații.Înființată în 1983, Lattice Semiconductor a sculptat o nișă în industria semiconductorilor, specializată în soluții cu putere redusă, cu formular mic și personalizabile, care se ocupă de o gamă largă de nevoi de piață, de la electronice până la aplicații industriale.LC4384C-75FTN256C, parte a liniei lor extinse de produse, exemplifică angajamentul lor de a furniza dispozitive logice programabile avansate care susțin sisteme digitale complexe, cu accent pe inovație și eficiență.

Concluzie

LC4384C-75FTN256C prezintă dedicația semiconductorului de zăpadă pentru tehnologia inovatoare și eficientă în domeniul semiconductorului.Acest dispozitiv este echipat pentru sarcini de proiectare detaliate, cu opțiunile sale flexibile de intrare/ieșire și structuri interne avansate.Este perfect pentru utilizare în diverse domenii precum sisteme industriale, electronice auto și procesare video, deoarece procesează datele rapid și poate fi adaptat cu ușurință la nevoi diferite.Acest ghid evidențiază capacitatea dispozitivului de a gestiona fără probleme sarcinile digitale complexe și de a îmbunătăți funcționalitatea generală a sistemului, dovedind că este un instrument important în dispozitivele logice programabile.
