Ghid de comparație LGA vs BGA pentru proiectarea sistemelor electronice

În acest articol, veți afla diferențele cheie dintre pachetele LGA (Land Grid Array) și BGA (Ball Grid Array).Veți înțelege cum este construit fiecare pachet, cum se conectează la PCB și unde este utilizat în mod obișnuit.Conținutul le compară, de asemenea, structura, performanța și avantajele și dezavantajele practice.Până la sfârșit, vei ști cum să alegi pachetul potrivit în funcție de nevoile tale de design.

Catalog

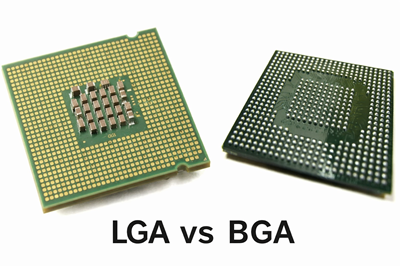

Figura 1. Prezentare generală LGA vs BGA

Ce este LGA (Land Grid Array)?

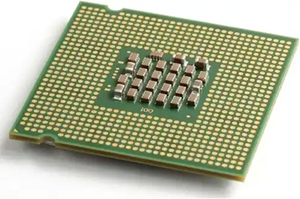

Figura 2. Pachetul LGA

LGA (Land Grid Array) este un tip de pachet IC în care plăcuțe conductoare plate, numite landuri, sunt situate pe partea de jos a componentei în loc de pini sau bile de lipit.Aceste terenuri intră în contact cu pinii încărcați cu arc într-o priză de pe PCB, creând o conexiune electrică fără lipire permanentă.Acest design este utilizat pe scară largă în procesoare și procesoare de înaltă performanță, deoarece permite instalarea și înlocuirea ușoară.Pachetul în sine nu conține elemente de lipire, astfel încât conexiunea finală este definită mai degrabă de interfața prizei decât de cip.Această structură simplifică, de asemenea, inspecția vizuală, deoarece contactele sunt accesibile la suprafață.

Ce este BGA (Ball Grid Array)?

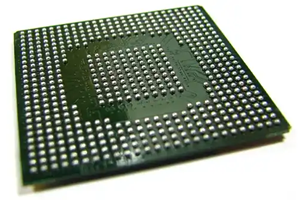

Figura 3. Pachetul BGA

BGA (Ball Grid Array) este un pachet montat pe suprafață care utilizează o serie de bile mici de lipit pe partea inferioară a cipului pentru a forma conexiuni electrice.În timpul asamblarii, aceste bile de lipit se topesc într-un proces de reflux și se leagă direct de plăcuțele de pe PCB, creând îmbinări permanente.Această metodă de ambalare permite un aspect compact, cu un număr mare de interconexiuni într-o amprentă mică.Pachetele BGA sunt utilizate în mod obișnuit în electronicele de înaltă densitate, cum ar fi smartphone-urile, GPU-urile și sistemele încorporate.Bilele de lipit ajută, de asemenea, la distribuirea tensiunilor mecanice pe pachet în timpul funcționării.

LGA vs BGA: diferențe fizice și structurale

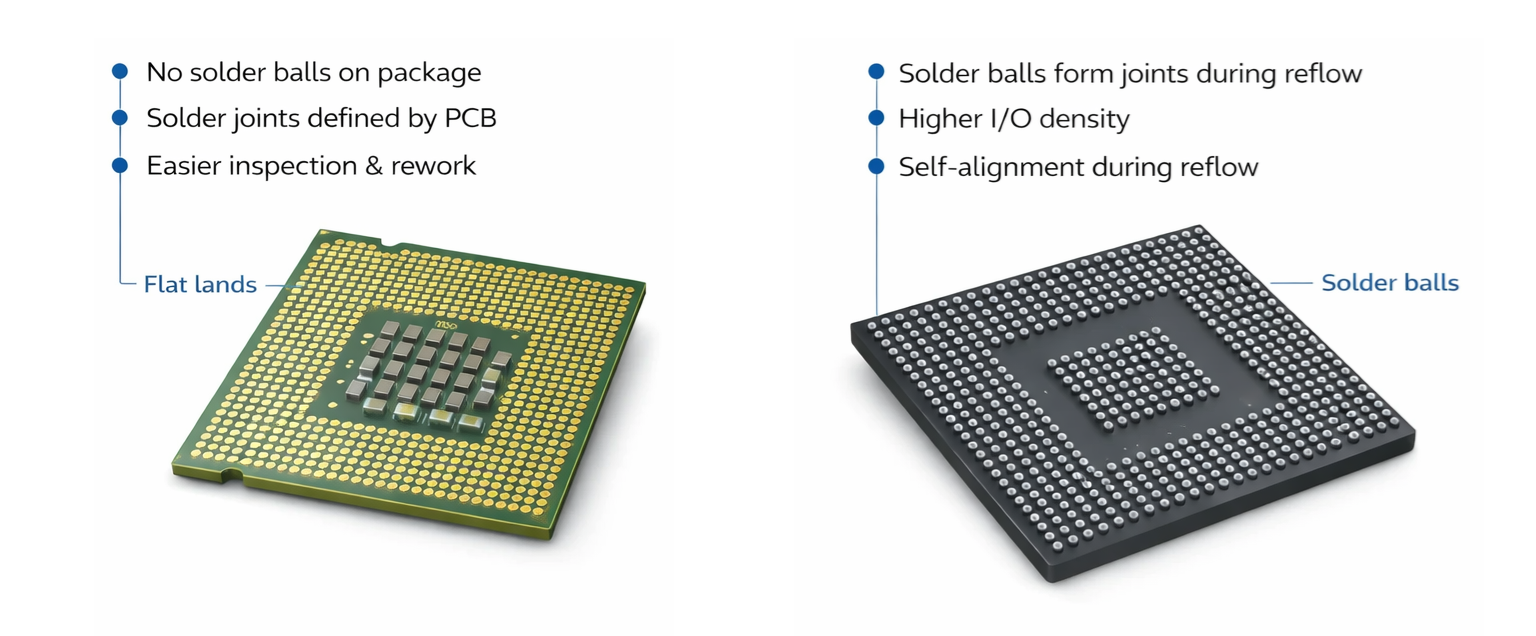

Figura 4. Comparație structurală

Pachetele LGA folosesc terenuri metalice plate aranjate într-o grilă pe partea inferioară a cipului, care se aliniază cu pinii corespunzători dintr-o priză.Aceste pachete necesită un sistem de reținere mecanic, cum ar fi o priză și un mecanism de blocare, pentru a menține o presiune de contact fiabilă.Absența bilelor de lipit înseamnă că cipul în sine nu se leagă direct de PCB, făcându-l detașabil și reutilizabil.Dispunerea este definită de plăcuțe de contact expuse, care sunt clar vizibile și accesibile pentru inspecție.În schimb, metoda de montare depinde de alinierea precisă în priză, mai degrabă decât de atașarea lipirii.După cum se vede în figură, suprafața plată și uniformă a tamponului distinge LGA de alte tipuri de pachete.

Pachetele BGA, pe de altă parte, prezintă o serie de bile de lipit care acționează atât ca conexiuni electrice, cât și ca ancore mecanice.Aceste bile de lipit sunt atașate în prealabil la ambalaj și se topesc în timpul procesului de reflow pentru a forma îmbinări permanente cu PCB.Spre deosebire de LGA, componentele BGA sunt montate direct pe placă fără priză, ceea ce le face nedemontabile fără echipamente specializate de reluare.Conexiunile sunt ascunse sub pachet, ceea ce face inspecția vizuală mai dificilă.Grila de bile de lipit permite, de asemenea, o distanță mai strânsă și un număr mai mare de pini în aceeași amprentă.După cum se arată în figură, contactele sferice ridicate diferențiază în mod clar structura BGA de terenurile plate ale LGA.

LGA vs BGA: Performanță termică și electrică

Performanță Aspect	LGA (Land Grid matrice)	BGA (grilă cu bile matrice)
termică Disiparea	Transfer de căldură depinde de contactul prizei și de eficiența radiatorului;ceva mai putin direct cale termică	Lipire directă conexiunea la PCB îmbunătățește conducerea căldurii și eficiența împrăștierii
termică Rezistență (θJA)	De obicei mai mare datorită straturilor de interfață dintre pachet și PCB	termică mai scăzută rezistență datorită atașării directe și a unei căi mai bune a fluxului de căldură
Căldură Uniformitatea distribuției	Poate avea inegale transfer de căldură în funcție de distribuția presiunii de contact	Mai uniformă distribuția căldurii între îmbinările de lipit și PCB
Integritatea semnalului	Puțin mai lung calea semnalului prin soclu poate introduce variații de impedanță	Scurt, direct conexiunile reduc pierderea semnalului și îmbunătățesc integritatea
Parazit Inductanță	Mai mare din cauza pini de priză și interfață de contact	Mai jos din cauza conexiuni compacte cu bile de lipit
electrice Rezistenta	Variaza in functie asupra presiunii de contact și curățeniei știfturilor mufei	Scăzut și stabil datorită îmbinărilor metalurgice permanente de lipit
Livrarea energiei Eficiență	Bun dar depinde de calitatea prizei și de consistența contactului pinului	Mai eficient datorită căilor cu impedanță scăzută și conexiunilor stabile
Frecvență înaltă Performanță	Mai experiență degradare minoră a semnalului la frecvențe foarte înalte	Mai potrivit pentru modele RF și de mare viteză datorită lungimii minime a căii semnalului
Electromagnetice Performanță	Puțin mai sus Risc EMI din cauza căilor de interconectare mai lungi	EMI mai scăzut din cauza aspect compact și bucle electrice mai scurte
Fiabilitate Sub Încărcare	Performanța poate variază în timp din cauza uzurii sau a contaminării contactelor prizei	Foarte stabil performanță în timp datorită îmbinărilor de lipire fixe

Avantajele și dezavantajele LGA

Avantajele LGA

• Permite instalarea și înlocuirea ușoară fără lipire, făcându-l ideal pentru sisteme care pot fi actualizate.

• Simplifica inspectia si intretinerea deoarece contactele sunt expuse si accesibile.

• Reduce riscul de deteriorare a pachetului în timpul manipulării, deoarece nu există ace fragile pe cip.

• Suporta un număr mare de pini, menținând în același timp fiabilitatea mecanică prin designul prizei.

Dezavantajele LGA

• Necesită un soclu, crescând costul general al sistemului și complexitatea plăcii.

• Fiabilitatea contactului depinde de presiunea constantă și starea prizei.

• Amprentă mecanică mai mare în comparație cu pachetele montate direct.

• Susceptibil la probleme de conexiune în cazul în care apare contaminarea sau alinierea greșită.

Avantajele și dezavantajele BGA

Avantajele BGA

• Permite o densitate I/O foarte mare într-o amprentă compactă pentru electronicele moderne.

• Oferă conexiuni mecanice și electrice puternice prin îmbinări de lipit.

• Îmbunătățește performanța electrică cu căi de semnal mai scurte și inductanță mai mică.

• Sprijină transfer termic eficient prin atașarea directă a PCB-ului.

Dezavantajele BGA

• Este dificil de inspectat îmbinările de lipit, deoarece acestea sunt ascunse sub ambalaj.

• Necesită echipamente specializate pentru procesele de asamblare și reprelucrare.

• Nu este ușor de înlocuit odată lipit pe PCB.

• Defecte de fabricație, cum ar fi golurile de lipire sau punțile pot fi mai greu de detectat.

Cum să alegi între pachetele LGA și BGA?

1. Definiți cerințele de service

Dacă produsul dvs. necesită upgrade-uri ușoare sau înlocuire pe teren, LGA este de obicei mai potrivit, deoarece permite instalarea nepermanentă.Acest lucru este important în special în sisteme precum computere desktop sau servere în care componentele ar putea fi necesare înlocuite.BGA, dimpotrivă, este destinat montării permanente și nu este proiectat pentru înlocuire frecventă.Luați în considerare cât de des vor avea loc întreținerea sau upgrade-urile pe parcursul ciclului de viață al produsului.Selectarea în funcție de funcționalitate ajută la reducerea costurilor operaționale pe termen lung și a timpului de nefuncționare.

2. Evaluați constrângerile de dimensiune și spațiu

Pentru dispozitivele compacte, cum ar fi smartphone-urile sau sistemele încorporate, BGA este adesea preferat datorită amprentei sale mai mici și a densității mai mari.LGA necesită spațiu suplimentar pentru prize și sisteme de reținere mecanică, care pot crește dimensiunea plăcii.În modelele cu spațiu limitat, minimizarea amprentei este bună pentru factorul de formă general al produsului.BGA permite amenajări mai strânse și o utilizare mai eficientă a zonei PCB.Acest pas asigură că alegerea pachetului dvs. se aliniază cu limitările de design fizic.

3. Luați în considerare capacitățile de producție

Procesul dvs. de asamblare disponibil joacă un rol major în selecția pachetului.BGA necesită instrumente de lipire și inspecție controlate, cum ar fi sistemele cu raze X, care este posibil să nu fie disponibile în toate configurațiile de producție.LGA, pe de altă parte, simplifică asamblarea utilizând prize în loc de lipire.Evaluați dacă linia dvs. de producție poate suporta complexitatea asamblarii BGA.Potrivirea tipului de pachet cu capacitatea de producție evită riscurile de producție.

4. Analizați cerințele de performanță

Aplicațiile de mare viteză și de înaltă frecvență beneficiază adesea de BGA datorită căilor electrice mai scurte și integrității semnalului mai bune.LGA poate suporta în continuare aplicații de înaltă performanță, dar depinde de calitatea și designul soclului.Dacă aplicația dumneavoastră implică performanțe electrice solicitante, alegerea pachetului devine importantă.Luați în considerare factori precum viteza semnalului, zgomotul și stabilitatea livrării de putere.Acest lucru asigură performanțe optime pentru cazul dvs. de utilizare specific.

5. Evaluați constrângerile de cost

Considerațiile bugetare includ atât costurile la nivel de componentă, cât și la nivel de sistem.LGA poate crește costurile datorită prizelor și pieselor mecanice, în timp ce BGA poate reduce complexitatea plăcii, dar poate crește cheltuielile de producție.Costul total ar trebui să includă asamblarea, testarea și potențiala reprelucrare.Evaluați compromisurile dintre costurile inițiale și cele pe termen lung.Alegerea echilibrului potrivit ajută la menținerea profitabilității și scalabilității.

6. Determinați nevoile de fiabilitate

Pentru aplicațiile expuse la vibrații, cicluri termice sau medii dure, BGA oferă adesea o stabilitate mecanică mai puternică datorită conexiunilor lipite.LGA se bazează pe presiunea mecanică, care poate fi mai puțin robustă în condiții extreme.Cerințele de fiabilitate variază în funcție de industrie, cum ar fi electronicele auto sau industriale.Luați în considerare factorii de stres de mediu atunci când alegeți pachetul.Acest pas asigură durabilitatea pe termen lung și fiabilitatea produsului.

Aplicații ale pachetelor LGA și BGA

Exemple de componente LGA

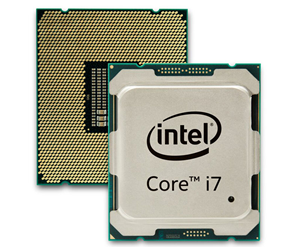

Figura 5. Exemple de componente LGA

• CPU-uri pentru desktop și server - Multe procesoare, cum ar fi seria Intel Core și Xeon, folosesc ambalaj LGA pentru instalarea bazată pe socket.Acest lucru permite actualizarea sau înlocuirea procesoarelor fără lipire.Designul acceptă un număr mare de pini necesare pentru sarcini complexe de procesare.Este utilizat pe scară largă în calculatoarele personale și centrele de date.

• Controlere de interfață de rețea - Anumite controlere Ethernet adoptă pachete LGA pentru a permite integrarea modulară pe plăcile de bază.Acest lucru ajută la simplificarea întreținerii și înlocuirii hardware-ului de rețea.Pachetul acceptă conexiuni electrice stabile pentru transferul de date de mare viteză.Se găsește în mod obișnuit în echipamentele de rețea ale întreprinderilor.

• CI de gestionare a energiei - Unele dispozitive de control al puterii folosesc LGA pentru contact fiabil și performanță termică.Designul plăcii plate asigură o conexiune consistentă cu PCB-ul sau priza.Aceste componente sunt utilizate în sistemele de reglare a tensiunii și de distribuție a energiei.Designul lor sprijină integrarea eficientă la nivel de sistem.

• Module RF - LGA este utilizat în anumite module RF unde sunt necesare dimensiuni compacte și contact fiabil.Pachetul acceptă gestionarea semnalelor de înaltă frecvență cu conexiuni stabile.Este adesea folosit în dispozitivele de comunicații și sistemele fără fir.Structura permite integrarea ușoară în modele modulare.

• Procesoare încorporate - Unele module de calcul încorporate folosesc ambalaj LGA pentru flexibilitate în sistemele industriale.Acest lucru permite upgrade-uri și întreținere mai ușoare în aplicații cu durată lungă de viață.Pachetul acceptă funcționarea stabilă în medii controlate.Este utilizat în mod obișnuit în sistemele de automatizare și control.

Exemple de componente BGA

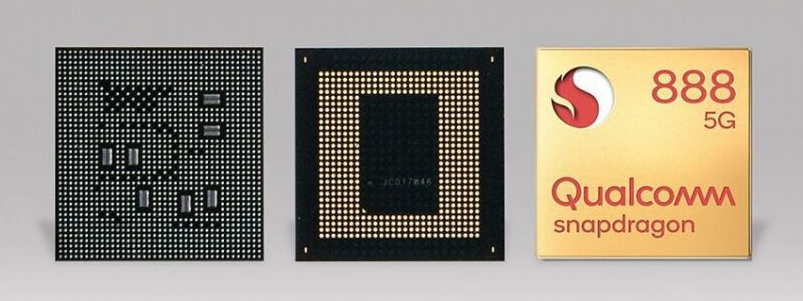

Figura 6. Exemple de componente BGA

• Unități de procesare grafică (GPU) - GPU-urile folosesc în mod obișnuit ambalaj BGA pentru a suporta densitate mare de pini și transfer rapid de date.Designul compact permite integrarea în plăci grafice și laptopuri.Conexiunile lipite îmbunătățesc performanța și fiabilitatea în condiții grele de lucru.Acest pachet este important pentru sistemele grafice moderne de înaltă performanță.

• Procesoare SoC mobile - Procesoarele pentru smartphone-uri, cum ar fi cele din seria Snapdragon, se bazează pe BGA pentru un design compact și eficient.Pachetul acceptă o integrare ridicată a CPU, GPU și caracteristici de conectivitate.Permite profile subțiri ale dispozitivelor și putere mare de procesare.Acest lucru îl face ideal pentru electronice mobile și portabile.

• Rețele de porți programabile în câmp (FPGA) - FPGA-urile folosesc adesea pachete BGA pentru a găzdui un număr mare de conexiuni I/O.Designul acceptă operații logice complexe și comunicare de mare viteză.Aceste componente sunt utilizate în telecomunicații, AI și sisteme de procesare a datelor.Pachetul asigură performanță stabilă în aplicații solicitante.

• Chipuri de memorie (DRAM/Flash) - Multe dispozitive de memorie folosesc ambalaj BGA pentru stivuire de înaltă densitate și un aspect eficient al PCB-ului.Amprenta mică permite amplasarea mai multor cipuri apropiate unul de altul.Acest lucru îmbunătățește performanța sistemului și reduce latența.Este utilizat pe scară largă în electronice de larg consum și sisteme de calcul.

• Chipset-uri și controlere - Chipseturile plăcii de bază și controlerele încorporate folosesc frecvent BGA pentru conexiuni permanente și fiabile.Pachetul acceptă funcționalitate complexă într-un spațiu compact.Este folosit în mod obișnuit în laptopuri, tablete și sisteme încorporate.Designul asigură stabilitate și performanță pe termen lung.

Concluzie

LGA și BGA diferă în primul rând prin modul în care se conectează la PCB, LGA folosind contacte bazate pe soclu și BGA bazându-se pe îmbinări lipite.LGA oferă înlocuire și inspecție mai ușoară, în timp ce BGA oferă densitate mai mare, performanțe electrice mai bune și stabilitate mecanică mai puternică.Fiecare pachet are compromisuri în ceea ce privește costul, fabricabilitatea și fiabilitatea, în funcție de aplicație.Selectarea opțiunii potrivite depinde de echilibrarea întreținerii, constrângerile de spațiu, nevoile de performanță și capacitățile de producție.
