Regulator de tensiune LM317T: alternative, pinout și fișă tehnică

Acest articol explorează regulatorul de tensiune LM317T, o componentă versatilă cunoscută pentru capacitatea sa de a regla ieșirile de tensiune de la 1,2V la 37V.Utilizat pe scară largă într -o varietate de proiecte electronice, LM317T combină simplitatea și performanța eficientă.Proiectarea sa susține o integrare ușoară pentru a îndeplini eficient cerințele de aplicare diverse cu precizie.

Catalog

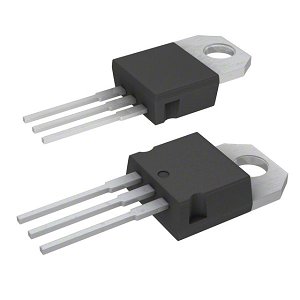

Care este regulatorul de tensiune LM317T?

LM317T Se remarcă ca un regulator de tensiune extrem de adaptabil încorporat într-un pachet TO-220, cunoscut pentru proiectarea necomplicată și performanțele impresionante în gestionarea ieșirilor de tensiune pozitivă.Poate găzdui curenți mai mari de 1,5A, ușurând gestionarea puterii folosind un divizor rezistiv pentru reglarea exactă a tensiunii.Această capacitate acceptă o gamă largă de tensiune, reducând nevoia de mai multe regulatoare fixe.LM317T se caracterizează prin caracteristici care susțin o reglare eficientă a puterii.Competența sa în menținerea unei tensiuni de ieșire stabile, în ciuda condițiilor de intrare variabile subliniază eficiența acesteia.Când utilizați LM317T, protecția sa termică a suprasarcinării și protecția la scurtcircuit, oferind performanțe și rezistență constante chiar și în medii solicitante.LM317T este adesea integrat în circuitele de alimentare cu energie pentru dispozitivele cu cerințe de tensiune variate.Proiectarea sa simplă permite ajustări și întreținere ușoară, oferind beneficii în setările educaționale și setările experimentale.

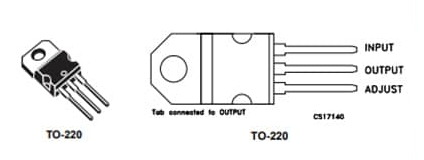

Configurare pin LM317T

Pinul nr	Numele pinului	Descriere
1	Regla	Acest pin ajustează tensiunea de ieșire
2	Tensiune de ieșire (Vout)	Tensiunea de ieșire reglată setată de pinul reglat poate să fie obținut din acest pin
3	Tensiune de intrare (VIN)	Tensiunea de intrare care trebuie reglementată este dată acest pin

Simbol și amprentă LM317T

Caracteristici ale LM317T

Interval de tensiune reglabil

Un aspect izbitor al LM317T este intervalul său de tensiune reglabil de la 1,2V la 37V, care se adresează aplicațiilor care au nevoie de gestionarea tensiunii reglate fine.Această versatilitate apelează la multe aplicații electronice, reducând complicațiile de proiectare.

Capacitatea actuală de manipulare

Cu suport pentru curenți de peste 1,5A, LM317T este adaptat pentru circuitele cu cerere ridicată, cu accent pe menținerea stabilității în nevoile de putere variate.Această caracteristică contribuie la funcționarea dispozitivului fără probleme, ceea ce o face o componentă apreciată în care cererile de energie sunt imprevizibile.

Precizie în reglare

LM317T excelează în menținerea unei linii strânse și a unei reglări de sarcină la 0,1%, minimizând variabilitatea tensiunii care ar putea perturba sau degrada componentele sensibile.

Funcționare de tensiune versatilă

Proiectarea tensiunii plutitoare a LM317T îmbunătățește flexibilitatea aspectului circuitului, susținând utilizarea acestuia în scenarii de tensiune negativă, fără a necesita configurații complicate.Această capacitate devine avantajoasă atunci când mai multe regulatoare sunt integrate într -un singur sistem.

Caracteristici de salvgardare

Echipat cu protecție la supracurent, oprirea termică și controlul SOA, LM317T oferă garanții robuste, consolidând integritatea sistemului împotriva amenințărilor comune precum scurtcircuite și supraîncălzire.Prin aceste caracteristici, mulți creează un amestec armonios de inovație și dependență, conducând performanța și longevitatea produsului înainte.

Specificații tehnice LM317T

Tip	Parametru
Starea ciclului de viață	Activ (Ultima actualizare: acum 7 luni)
Placare de contact	Staniu
Tip de montare	Prin gaură
Numărul de pini	3
Identificator de pachete de producător	0015988_TYPEA_REV_T
Ambalaj	Tub
Cod JESD-609	E3
Nivel de sensibilitate la umiditate (MSL)	1 (nelimitat)
Cod ECCN	Ureche99
Numărul de funcții	1
Numărul piesei de bază	LM317
Numărul de ieșiri	1
Tensiune de ieșire	37V
Timp de conducere din fabrică	24 de săptămâni
Munte	Prin gaură
Pachet / carcasă	Până la 220-3
Greutate	2.299807g
Temperatura de funcționare	0 ° C ~ 125 ° C.
Toleranţă	5%
Starea părții	Activ
Numărul de terminații	3
Poziția terminală	SINGUR
Terminal	2,54mm
Număr de pini	3
Tensiune - intrare (max)	40V
Tip de ieșire	Reglabil
Curent de ieșire maxim	1.5a
Tensiune maximă de ieșire	37V
Tensiune de intrare min	4.2V
PSRR	80db ~ 85db (120Hz)
Min Tensiune de ieșire	1.2V
Înălţime	9.15mm
Lăţime	4.6mm
Întărirea radiațiilor	Nu
Plumb liber	Plumb liber
Configurare de ieșire	Pozitiv
Numărul de autorități de reglementare	1
Caracteristici de protecție	Peste curent, peste temperatură
Tensiune de referință	1.25V
Raportul de respingere a sursei de energie (PSRR)	80DB
Lungime	10.4mm
Ajunge la SVHC	Fără SVHC
Starea ROHS	ROHS3 Conform

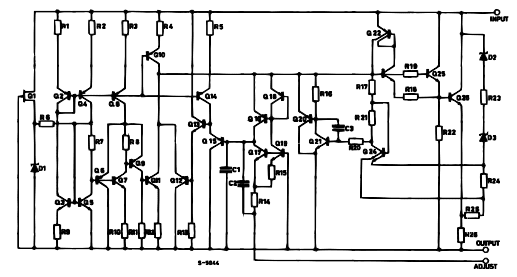

LM317T Diagrama schematică

Alternative pentru LM317T

Număr de piesă	Descriere	Producător
LM317KC	3/4 pin 1,5a regulator de tensiune pozitivă reglabilă 3-până la 220 0 până la 125	Instrumente din Texas
LM317T#PBF	IC VREG 1.2 V-37 V Regulator pozitiv reglabil, PSFM3, Plastic, To-220, 3 pini, reglator standard de ieșire pozitiv reglabil, reglabil	Tehnologie liniară
LM317T/NOPB	IC VREG 1.2 V-37 V Regulator pozitiv reglabil, PSFM3, ROHS conform, plastic, până la 220, 3 pini, reglabil o singură ieșire pozitivă Regulator standard	National Semiconductor Corporation
LM317T2	1,2 regulator pozitiv reglabil V-37V, PSFM3, plastic, Până la 220, 3 pini	Pe semiconductor

Echivalentele LM317T suplimentare includ:LM317EMP,LM317AEMP,LM317lidr, LM317LMX, și alții.

Unde și cum să folosești LM317?

Control versatil al puterii cu consumabile de tensiune variabilă

LM317 găsește o utilizare extinsă în aplicații de alimentare cu tensiune variabilă datorită capacității sale de a regla nivelurile de tensiune de ieșire.În medii educaționale și laboratoare de electronice, susține dezvoltarea și testarea diverselor circuite.Cu un interval de ieșire flexibil de la 1,25V la 37V, bucurați -vă de un spectru larg de posibilități.

Soluții de supracurent simplificate cu limitatorii actuali

Pentru aplicațiile care necesită limitare a curentului, LM317 oferă o abordare eficientă și simplă.Această caracteristică se dovedește benefică în încărcătoarele de baterii și sistemele de gestionare a energiei, unde este necesară protecția împotriva supracurentului.Prin introducerea unui rezistor în serie cu ieșirea, regulatorul se asigură că curentul este menținut în limite sigure, păstrând atât sursa de alimentare, cât și dispozitivele conectate.O astfel de metodă sporește în mod remarcabil longevitatea și dependența dispozitivului.

Control precis în aplicațiile controlerului motor

Adaptabilitatea LM317 își extinde utilitatea la controlerele de motor, unde reglementează tensiunea pentru motoarele DC în setările de robotică și automatizare, oferind un control precis al vitezei motorului.Acest regulator facilitează tranziții netede în accelerație și decelerare, care este utilizată în special pentru aplicațiile care solicită mișcări precise, cum ar fi în brațele robotice sau în mașinile CNC.Eficiența sa în furnizarea de funcții motorii stabile în condiții de încărcare în schimbare accentuează practicitatea acesteia în scenarii industriale variate.

Evaluarea considerațiilor privind tensiunea abandonului

În ciuda caracteristicilor sale robuste, tensiunea de abandon de 2.5V a LM317 necesită o evaluare atentă.Acest aspect afectează potențial aplicarea sa în scenarii de joasă tensiune în care diferențialul de intrare-ieșire trebuie să fie minim.Trebuie să verificați dacă tensiunea de intrare depășește ieșirea dorită până la cel puțin această valoare a abandonului pentru a asigura o funcționare eficientă.În cazurile în care tensiunea abandonului poate limita funcționalitatea, luând în considerare regulatoarele alternative cu scade scăzute (LDO) ar putea fi mai adecvată, echilibrând necesitățile tehnice cu soluții creative.

Rolul îmbunătățit în electronica de consum

LM317 găsește o utilizare pe scară largă pe diverse electronice de consum, cum ar fi PC -uri și DVD.Fiabilitatea și simplitatea acesteia se află la sarcinile de reglare a puterii, extinzându -se de la furnizarea puterii la circuitele logice la stabilizarea tensiunii pentru componente sensibile.Această versatilitate evidențiază rolul LM317 în stimularea performanței și fiabilității dispozitivului, contribuind la funcția neîntreruptă a dispozitivelor de uz casnic.

Aplicații de circuite LM317

Reglarea tensiunii

Capacitatea reglabilă de ieșire a LM317 îi permite să mențină o ieșire constantă de tensiune, în ciuda fluctuațiilor tensiunii de intrare sau a condițiilor de încărcare, asigurând că dispozitivele electronice sensibile funcționează în mod fiabil.Reglarea tensiunii joacă un rol în aplicații precum încărcătoarele de baterii și dispozitivele portabile.Un nivel stabil de tensiune poate prelungi durata de viață a bateriei și poate îmbunătăți performanța dispozitivului.

Limitarea actuală

Limitarea actuală este esențială pentru prevenirea condițiilor de supracurent care ar putea dăuna componentelor circuitului.Prin reglarea automată pentru a gestiona fluxul de curent, acesta servește ca un scut eficient împotriva scenariilor de curent ridicate neintenționate.În setări practice, este necesar în circuite care încorporează o varietate de componente cu diferite calificări de curent, menținând o funcționare sigură și optimă, fără a se supraîncălzi sau eșec.

Protecția polarității

Protecția polarității abordează probleme comune, cum ar fi conexiunile de alimentare incorecte întâlnite adesea în timpul prototipării produsului sau ajustărilor de rutină.Proiectarea și întreținerea circuitului arată valoarea protecției polarității în asigurarea durabilității pe termen lung și a performanței fiabile în diferite circumstanțe operaționale.

Pachet pentru LM317T

Informații despre pachet To-220 (un singur ecartament)

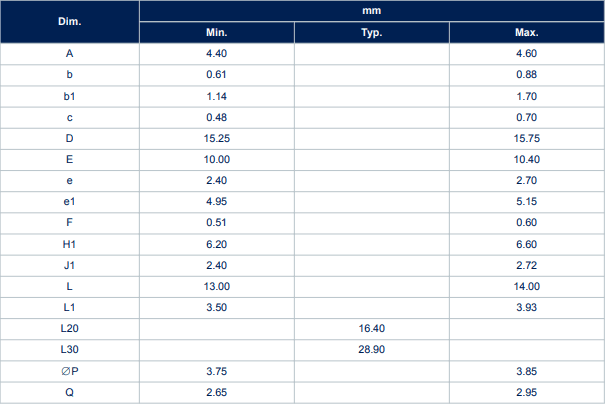

TO-220 (un singur ecartament) date mecanice

LM317T Informații despre producător

STMicroelectronics se află proeminent în industria semiconductorilor, îmbogățind dezvoltarea și creativitatea sistemului pe tehnologia CHIP (SOC).Impactul companiei se întinde pe diverse aplicații de microelectronică, influențând industriile globale și încurajând amestecarea diverselor tehnologii.STMicroelectronics este renumit pentru progresul său în soluțiile SOC, îmbinând diverse funcții pe un singur cip.Această integrare are ca scop îmbunătățirea performanței, reducerea consumului de putere și reducerea dimensiunii totale a sistemului.Angajamentul STMicroelectronics la inovație își propulsează explorarea noilor zone în microelectronică, încurajând o dezvoltare continuă a abilităților.Inițiativele lor de cercetare și dezvoltare nu numai că urmăresc îmbunătățirea tehnologiilor actuale, ci și formularea de noi modele care abordează probleme moderne precum dezvoltarea durabilă și conservarea energiei.

Fișă de date pdf

Piese de date LM317T:

LM217, LM317.pdf
