LVPECL explicat: un ghid pentru logica cuplată cu emițător pozitiv de joasă tensiune

Logica cuplată cu emițător pozitiv de joasă tensiune (LVPECL) este o progres cheie în tehnologia logică digitală, adaptată pentru a răspunde cerințelor mediilor de joasă tensiune.Funcționând la 3,3V sau 2,5V, LVPECL evoluează din logica tradițională pozitivă cuplată cu emițător (PECL), care se bazează pe o sursă de alimentare de 5,0V.Această schimbare evidențiază accentul din ce în ce mai mare pe soluțiile eficiente din punct de vedere energetic care îmbină performanțe ridicate cu un consum redus de energie.Înrădăcinată în dezvoltarea istorică a logicii cuplate cu emițător (ECL), LVPECL oferă avantaje distincte în aplicațiile de mare viteză, inclusiv telecomunicații și calcul, unde eficiența energetică și integritatea semnalului sunt serioase.Acest articol săpate în caracteristicile, beneficiile și considerațiile de proiectare ale LVPECL, aruncând lumină asupra rolului său transformator în electronica modernă.De la aplicații practice la distincții tehnice, descoperiți cum LVPECL modelează viitorul sistemelor digitale.

Catalog

Clasificarea ECL

Tip	VCC	Vee
Pecl	5.0 v	0,0 V.
Lvpecl	3.3 V.	0,0 V.
2.5VPecl	2,5 v	0,0 V.
2.5Vnecl	0,0 V.	-2.5 v
Lvnecl	0,0 V.	-3.3 v
Necl	0,0 V.	-5.0 v

PRO -uri de logică ECL/PECL/LVPECL

• Logica ECL se remarcă din cauza impedanței sale de ieșire remarcabil de scăzute, în general, scăzând între 6 și 8 ohmi.Această caracteristică este cuplată cu o impedanță de intrare excepțional de mare, care poate fi considerată aproape infinită.Astfel de caracteristici împuternicesc ECL cu capacități de conducere impresionante, permițându -i să gestioneze liniile de transmisie cu impedanțe caracteristice cuprinse între 50 și 130 de ohmi, fără a degrada semnificativ performanța de curent alternativ.Capacitatea de a menține integritatea semnalului pe distanțe lungi este activă în mare parte în aplicații precum cablarea planului de spate și rularea extinsă a cablurilor, unde conservarea calității semnalului este dominantă.

• Rezistența dispozitivelor ECL la fluctuațiile tensiunii și temperaturii este o altă trăsătură notabilă care le diferențiază de tehnologiile TTL și CMOS.Această stabilitate se dovedește avantajoasă în mediile cu diferite condiții, asigurând performanțe constante.În plus, ceasurile produse de driverele de ceas ECL prezintă o sincronizare superioară și o înclinare minimizată, care sunt utile pentru transferurile de date de mare viteză.Precizia în sincronizare contribuie la îmbunătățirea performanței generale a sistemului, în mare parte în aplicațiile care necesită constrângeri stricte de sincronizare.

• În comparația ECL cu alte metode de semnalizare, apare o distincție clară în ceea ce privește suportul pentru frecvență.ECL poate gestiona în mod priceput frecvențele care depășesc 10 GHz, în timp ce LVD -urile de obicei se plasează în jurul valorii de 1,5 GHz.Această capacitate poziționează ECL ca o alegere formidabilă pentru aplicațiile de mare viteză, cu viteze operaționale depășind 5GHz și întârzieri menținute constant sub 1ns.Astfel de valori de performanță fac ECL în special benefică pentru circuitele integrate de dimensiuni mici și mijlocii și sistemele digitale cu viteză ultra-înaltă, unde contează fiecare nanosecund.

• Compatibilitatea ECL cu un spectru mai larg de impedanțe de linie de transmisie oferă un avantaj notabil.Spre deosebire de LVD-urile, care necesită o rezistență specifică de încheiere de 100 ohm pentru a menține integritatea semnalului, adaptabilitatea ECL la impedanțe variate reduce probabilitatea reflecției semnalului și a complicațiilor asociate.Această flexibilitate nu numai că eficientizează considerațiile de proiectare, ci și fiabilitatea consolidează în diverse aplicații.Capacitatea de a funcționa eficient într -o serie de impedanțe vă împuternicește să integrați ECL într -o varietate mai largă de sisteme, fără ca cerințele stricte să fie legate de obicei cu alte tehnologii.

Contra logică ECL/PECL/LVPECL

În timp ce logica cuplată emițător (ECL) are avantaje impresionante în aplicațiile de mare viteză, aceasta poartă, de asemenea, dezavantaje notabile care justifică atenția.Problemele primare includ consumul ridicat de energie, o toleranță restrânsă pentru zgomot și o vulnerabilitate la interferența externă.Swingul logic în circuitele ECL este limitat la doar 0,8V, asociat cu o toleranță la zgomot în DC de doar 200mV.Această caracteristică evidențiază compromisul în care capacitățile de viteză excepționale ale ECL vin în detrimentul eficienței energiei electrice și a rezistenței împotriva tulburărilor de zgomot.În scenariile reale, acest lucru poate reprezenta provocări, în special în mediile în care gestionarea consumului de energie este riscantă sau în care menținerea integrității semnalului este de cea mai mare importanță.

Pentru logica cuplată cu emițător pozitiv (PECL), încărcarea standard de ieșire este setată la 50 ohmi cu o tensiune de alimentare a VCC-2V.În cadrul acestor parametri, nivelurile statice tipice pentru Out+ și Out- sunt VCC-1.3V, cu un curent de ieșire de 14mA.Deși această configurație se dovedește eficientă pentru anumite aplicații, este posibil să nu se alinieze bine cu toate situațiile, mai ales atunci când se ține cont de complexitățile managementului termic și implicațiile disipației puterii asociate cu aceste niveluri de ieșire.

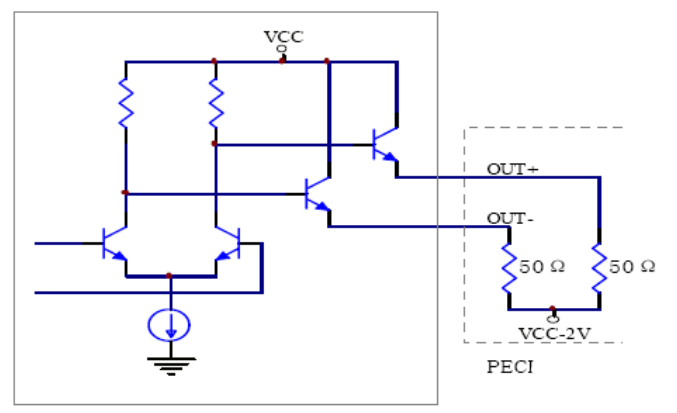

Structura circuitului de ieșire PECL

Intrarea PECL este o pereche diferențială cu o impedanță de intrare ridicată.Pentru a atinge nivelul maxim de semnal de intrare dinamic, tensiunea în mod comun al acestei perechi diferențiale trebuie părtinitoare la VCC - 1.3V.Unele jetoane includ un circuit de prejudecată integrat, permițând conectarea directă fără componente suplimentare.Cu toate acestea, pentru jetoane fără acest circuit de părtinire încorporat, în timpul utilizării trebuie să se aplice o prejudecată externă de curent continuu.

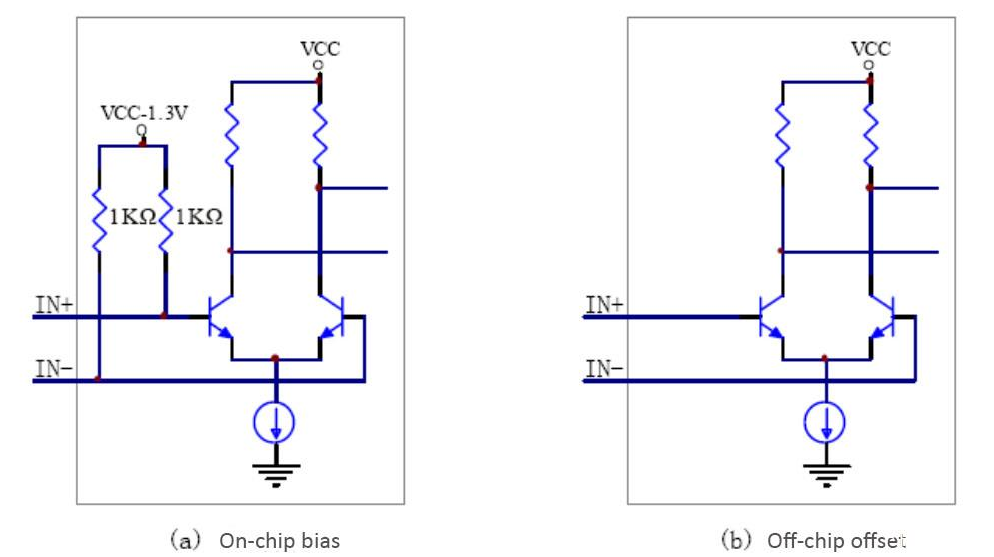

Structura circuitului de intrare PECL

Standardul de nivel logic al PECL

Parametru	Stare	Min	Tipic	Max	Unitate
Ieșire ridicată	TA = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0,88	V
	TA = 40 ° C.	VCC - 1.085	-	VCC - 0,88	V
Ieșire scăzută	TA = 0 ° C ~ 85 ° C	VCC - 1.81	-	VCC - 1.62	V
	TA = 40 ° C.	VCC - 1.83	-	VCC - 1.55	V
Intrare ridicată	-	VCC - 1.16	-	VCC - 0,88	V
Intrare scăzută	-	VCC - 1.81	-	VCC - 1.48	V
