Aflați despre EPM7128SQI100-10 CPLD și cum gestionează logica digitală

Îți dorești adesea un singur dispozitiv care poate gestiona mai multe sarcini logice fără a-ți umple placa cu piese suplimentare.EPM7128SQI100-10 vă oferă această flexibilitate prin combinarea logicii de control, decodarea și rutarea semnalului într-un singur cip programabil.Îi puteți modela comportamentul pentru a se potrivi nevoilor circuitului dvs. și îl puteți ajusta mai târziu dacă lucrurile se schimbă.Cu o capacitate logică echilibrată și sincronizare previzibilă, se potrivește bine sistemelor care au nevoie de control digital constant.Pachetul său de montare la suprafață ajută, de asemenea, să păstreze layout-urile curate, oferindu-vă totodată o mulțime de conexiuni I/O utilizabile.

Catalog

EPM7128SQI100-10 Prezentare generală

The EPM7128SQI100-10 este un dispozitiv logic programabil conceput pentru a gestiona sarcinile personalizate de control digital și interfață în cadrul sistemelor electronice.Conține 128 de elemente logice care permit combinarea mai multor funcții logice într-o singură componentă, ajutând la simplificarea structurii circuitelor și la reducerea numărului de piese.Dispozitivul acceptă un răspuns logic rapid, potrivit pentru controlul temporizării, rutarea semnalului și operațiunile bazate pe decizii.Pachetul său de montare pe suprafață cu 100 de pini permite integrarea în design-uri compacte de placă, menținând în același timp o performanță electrică stabilă.Utilizările obișnuite includ logica adezivă, controlul stării, decodarea adreselor și adaptarea interfeței în aplicații industriale și încorporate.Căutați EPM7128SQI100-10?Contactați-ne pentru a verifica stocul curent, timpul de livrare și prețul.

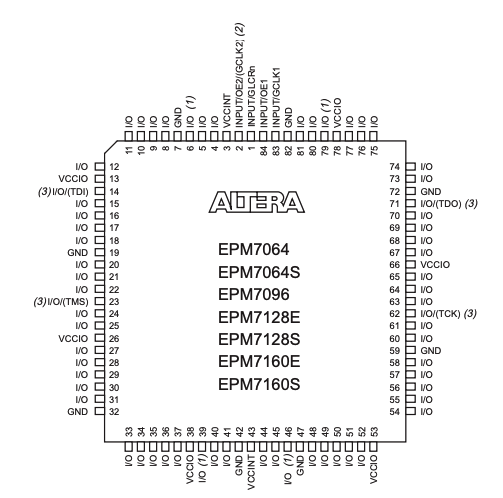

Diagrama de conectare a lui EPM7128SQI100-10

Aranjamentul pinilor este afișat pentru pachetul PLCC cu 84 de pini, cu nume de semnal și numere de pin distribuite uniform pe toate cele patru laturi ale dispozitivului.Pinii utilizator I O ocupă cele mai multe poziții și sunt intercalate cu pini dedicati de alimentare, de masă și de control pentru a susține o funcționare stabilă.Pinii VCC și GND sunt plasați la intervale regulate pentru a asigura o distribuție consistentă a puterii în întregul pachet.Pinii dedicați pentru ceasul global, activarea ieșirii și funcțiile JTAG sunt etichetați clar pentru a le distinge de I O de uz general. Diagrama reflectă un aspect standardizat care acceptă rutarea previzibilă a semnalului, design simplificat al plăcii și compatibilitate între dispozitivele din seria MAX 7000.

Caracteristicile lui EPM7128SQI100-10

În arhitectura logică programabilă de sistem

EPM7128SQI100-10 acceptă programarea logică direct în timp ce este montat pe placa de circuit.Acest lucru permite actualizări logice în timpul dezvoltării sau după implementare fără a elimina dispozitivul.Ajută la reducerea timpului de nefuncționare și simplifică revizuirile atunci când comportamentul sistemului necesită ajustare.

Capacitate logică de densitate medie

Dispozitivul oferă 128 de macrocelule care permit implementarea mai multor funcții logice într-o singură componentă.Această capacitate acceptă logica de control, sarcinile de decodare și manipularea interfeței, reducând în același timp nevoia de dispozitive logice discrete suplimentare.

Proiectare bloc de matrice logică structurată

Opt blocuri de matrice logice interne organizează resursele logice într-un mod previzibil.Această structură acceptă rutarea stabilă a semnalului și comportamentul logic consecvent în diferite condiții de operare.

Disponibilitatea porții logice utilizabile

Cu aproximativ 2500 de porți logice utilizabile, dispozitivul poate suporta mașini de stare, control al temporizării și funcții digitale personalizate.Acest nivel de integrare ajută la simplificarea aspectului plăcii și reduce numărul total de componente.

Suport flexibil pentru intrarea și ieșirea utilizatorului

Dispozitivul acceptă până la 84 de pini de intrare și ieșire configurabili de utilizator.Această flexibilitate îi permite să interfațeze cu o gamă largă de semnale externe, magistrale și dispozitive periferice în sistemele încorporate.

Performanță rapidă a întârzierii propagării

O întârziere maximă de propagare de 10 ns permite dispozitivului să răspundă rapid la modificările de intrare.Acest lucru îl face potrivit pentru aplicații care necesită sincronizare previzibilă și control digital receptiv.

Domeniul de funcționare al temperaturii industriale

Dispozitivul este proiectat să funcționeze în mod fiabil într-un interval de temperatură industrial.Acest lucru permite o performanță stabilă în medii în care sunt așteptate variații de temperatură, cum ar fi sistemele de control și electronicele industriale.

EPM7128SQI100-10 Specificații tehnice

Atributul produsului	Valoarea atributului
Producator	Intel
Alimentare cu tensiune - Internă	4,5 V ~ 5,5 V
Pachetul dispozitivului furnizorului	100-PQFP (20x14)
Seria	MAX® 7000S
Tip programabil	În sistem programabil
Pachet / Cutie	100-BQFP
Pachet	Tava
Temperatura de operare	-40°C ~ 85°C (TA)
Numărul de macrocelule	128
Numărul de elemente/blocuri logice	8
Număr de I/O	84
Numărul de porți	2500
Tip de montare	Montare la suprafață
Timp de întârziere tpd(1) Max	10 ns
Numărul produsului de bază	EPM7128

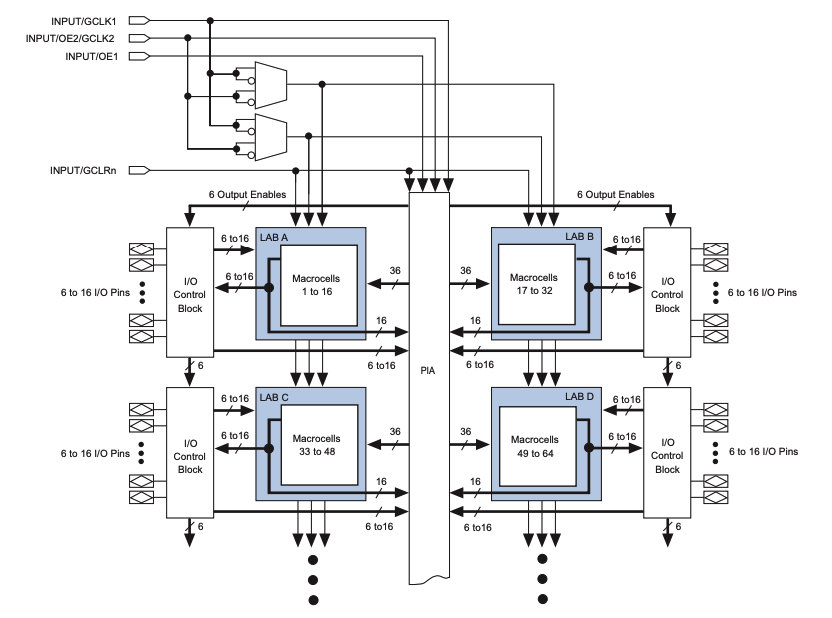

Diagrama bloc al dispozitivului EPM7128SQI100-10

Arhitectura internă este aranjată în jurul mai multor blocuri de matrice logice, fiecare conținând un grup definit de macrocelule utilizate pentru implementarea funcțiilor logice combinaționale și înregistrate.Aceste blocuri de matrice logice sunt interconectate printr-o matrice de interconectare programabilă centrală care permite rutarea semnalului între blocuri cu un comportament de sincronizare previzibil.Blocurile de control I O dedicate înconjoară blocurile de matrice logică și gestionează tamponarea de intrare, conducerea ieșirii, controlul în trei stări și căile de feedback între pinii externi și logica internă.Resursele globale, inclusiv intrările de ceas, semnalele de activare a ieșirii și un semnal clar global, sunt distribuite pe dispozitiv pentru a sprijini funcționarea sincronă și controlul coordonat al ieșirilor.Această structură reflectă organizarea utilizată de EPM7128SQI100-10, care integrează mai multe blocuri de matrice logice și macrocelule pentru a suporta logica programabilă de densitate medie cu rutare deterministă a semnalului și căi de control centralizate.

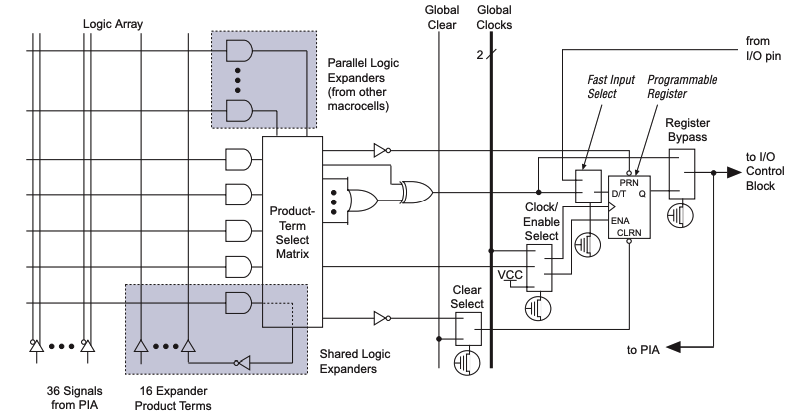

Dispozitiv Macrocell de EPM7128SQI100-10

Logica dintr-o singură macrocelulă este organizată în jurul unei matrice de selectare a termenilor de produs care primește semnale de intrare de la matricea de interconectare programabilă și de la expansoare logice locale.Mai mulți termeni de produs sunt combinați pentru a forma o sumă a logicii produselor, care poate conduce fie o ieșire combinațională, fie un registru programabil.Registrul include căi de activare, ștergere, presetare și ocolire a ceasului, permițând o selecție flexibilă între operațiunile înregistrate și neînregistrate.Ceasul global și semnalele clare globale sunt direcționate direct în macrocelulă pentru a sprijini controlul sincron pe dispozitiv.Datele de ieșire sunt transmise blocului de control I O sau reintroduse în matricea de interconectare, permițând reutilizarea rezultatelor logice și distribuția eficientă a semnalului în EPM7128SQI100-10.

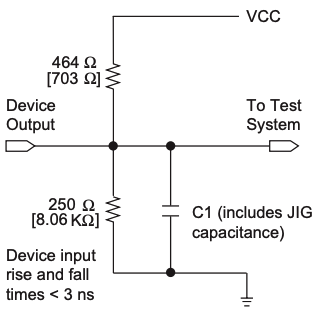

Condiții de testare AC ale EPM7128SQI100-10

Configurația testului definește condițiile electrice utilizate pentru măsurătorile de sincronizare AC prin specificarea sarcinilor rezistive, a încărcării capacitive și a căilor de semnal între dispozitiv și sistemul de testare.Ieșirea dispozitivului este conectată la VCC printr-un rezistor de tragere și la masă printr-o rețea de sarcină definită care modelează comportamentul unității de ieșire în timpul comutării.Un condensator reprezintă capacitatea totală a sarcinii, inclusiv efectele dispozitivului de fixare, în timp ce conexiunea sistemului de testare monitorizează tranzițiile semnalului.Timpii de creștere și scădere a intrării sunt restrânși la mai puțin de 3 ns pentru a asigura condiții de măsurare consistente.Configurația reflectă modul în care tranzitorii de alimentare și curentul de masă pot influența performanța AC observată și stabilește condiții standardizate pentru caracterizarea temporizării EPM7128SQI100-10.

Aplicații ale lui EPM7128SQI100-10

Sisteme industriale de control și automatizare

EPM7128SQI100-10 este utilizat în mod obișnuit în mediile de control industrial pentru a gestiona secvențierea, logica de interblocare și coordonarea semnalului.Ajută la gestionarea condițiilor de intrare de la senzori și comutatoare, generând în același timp semnale de control stabile pentru actuatoare și module de control.Structura sa programabilă permite adaptarea comportamentului de control pe măsură ce cerințele sistemului se modifică.

Logica de control al echipamentelor de telecomunicații

În echipamentele de telecomunicații, dispozitivul acceptă căi de control care gestionează sincronizarea, rutarea semnalului și coordonarea interfeței.Este adesea folosit pentru a organiza semnalele de control între unitățile de procesare și interfețele de comunicație, ajutând la menținerea unui flux ordonat de date în hardware-ul de comutare și transmisie.

Rețea Hardware Glue Logic

Dispozitivul este aplicat ca logică adeziv în hardware-ul de rețea pentru a conecta procesoare, dispozitive de memorie și componente periferice.Acceptă decodificarea adreselor, arbitrarea magistralei și alinierea semnalului, permițând diferitelor blocuri digitale să funcționeze împreună în cadrul sistemelor de rețea compacte.

Interfața sistemului încorporat și logica de decodare

În cadrul sistemelor încorporate, EPM7128SQI100-10 oferă o interfață logică între controlere și dispozitive externe.Este folosit pentru decodarea adreselor, generarea semnalului de control și gestionarea protocolului de bază, ajutând la simplificarea proiectării sistemului și la reducerea numărului de componente logice discrete.

Sisteme de calcul și instrumente vechi

Dispozitivul este potrivit pentru platformele de calcul vechi și sistemele de instrumente care necesită înlocuirea logică stabilă.Poate consolida funcțiile logice discrete mai vechi într-un singur dispozitiv programabil, păstrând în același timp compatibilitatea cu nivelurile de semnal existente și comportamentul de sincronizare.

Punți de protocol și implementare a mașinii de stat

EPM7128SQI100-10 este folosit pentru a implementa mașini de pontare și de stare a protocolului care gestionează procese digitale structurate.Suportă tranziții de stare definite și secvențierea controlului, făcându-l potrivit pentru coordonarea sarcinilor de comunicare și control în diferite blocuri de sistem.

Avantajele și dezavantajele lui EPM7128SQI100-10

Avantaje

• Acceptă actualizările logicii sistemului fără a scoate dispozitivul de pe placă

• Oferă 128 de macrocelule potrivite pentru controlul la scară medie și logica interfeței

• Oferă sincronizare previzibilă cu o întârziere maximă de propagare de 10 ns

• Funcționează într-un interval de temperatură industrial pentru performanțe stabile pe câmp

• Include un număr mare de pini de intrare și ieșire configurabili de utilizator pentru interfață flexibilă

Dezavantaje

• Funcționează pe o sursă de 5 V, ceea ce limitează compatibilitatea cu sistemele de tensiune mai mică

• Capacitatea logică este mai mică comparativ cu dispozitivele logice programabile mai recente

• Consumul de energie este mai mare decât alternativele moderne programabile cu putere redusă

• Este posibil ca dimensiunea pachetului să nu se potrivească modelelor foarte compacte sau cu spațiu limitat

EPM7128SQI100-10 Alternative

Numărul piesei	Producator	Caracteristici cheie	Caz de utilizare/Note
EPM7128SQI100-10N	Intel	128 de macrocelule cu programabilitate în sistem, gamă de alimentare internă de 5 V și întârziere de propagare maximă rapidă de 10 ns într-un pachet montat la suprafață.	Folosit în logica digitală de adeziv, logica de control și aplicațiile de interfață care necesită sincronizare fiabilă și densitate logică moderată.
EPM7128SQI160-10	Intel	Aceeași arhitectură de macrocelule 128 cu grad de viteză de 10 ns, oferită într-un pachet mai mare de pin-count pentru flexibilitate extinsă de rutare.	Potrivit pentru proiecte care necesită acces I/O suplimentar sau compatibilitate cu configurațiile existente ale plăcilor.
EPM7128SQI160-10N	Intel	128 de macrocelule, CPLD programabil în sistem cu funcționare stabilă la 5 V și suport extins pentru temperatură.	Potrivit pentru sistemele industriale și încorporate care necesită un control logic de încredere în intervale mai largi de temperatură.

Despre Intel

Intel este o companie globală de tehnologie cunoscută pentru dezvoltarea unei game largi de soluții de calcul digital și logice programabile.Compania are o istorie lungă de avansare a designului de semiconductori pentru calcul, comunicații și sisteme încorporate.Portofoliul său de logică programabilă acceptă controlul sistemului, managementul semnalului și logica interfeței în aplicațiile industriale, de rețea și încorporate.Intel se concentrează pe furnizarea de platforme logice scalabile care echilibrează performanța, stabilitatea și suportul pe termen lung pentru platforme.Produsele sale sunt utilizate pe scară largă atât în ​​arhitecturile de sistem consacrate, cât și în design-urile digitale în evoluție, reflectând o prezență puternică în ecosistemul electronic mai larg.

Concluzie

EPM7128SQI100-10 reunește controlul logic, sincronizarea și manipularea interfeței într-un singur dispozitiv programabil.Obțineți o structură clară cu blocuri de matrice logice și macrocelule care fac comportamentul previzibil.Dispunerea pinului și flexibilitatea I/O ajută la simplificarea direcționării plăcii.Timpii de răspuns rapid susțin un control digital stabil în multe sisteme.Dispozitivul funcționează bine și atunci când trebuie să actualizați logica fără modificări hardware.În general, oferă o modalitate practică de a gestiona logica digitală la scară medie într-un singur loc.
