Procesor MC9328MX21CVM: Caracteristici, specificații, aplicații și alternative

În acest articol, veți afla despre MC9328MX21CVM, un procesor din familia I.MX21.Vom trece peste ceea ce este, ce caracteristici oferă și cum funcționează cu funcții multimedia, memorie și afișare.Veți vedea, de asemenea, diagrama bloc, specificațiile, aplicațiile și procesul de programare pas cu pas.Până la sfârșit, veți înțelege unde este utilizat acest cip, pro și contra și ce opțiuni aveți dacă căutați piese similare.

Catalog

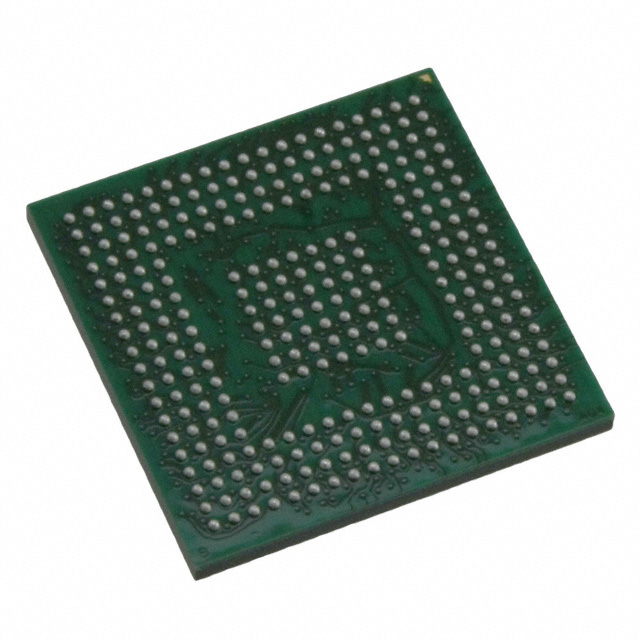

Ce este MC9328MX21CVM?

MC9328MX21CVM este membru al familiei de microprocesor I.MX21 dezvoltat inițial de Freescale Semiconductor, acum parte a NXP.Construit în jurul nucleului ARM926EJ-S care rulează până la 266 MHz, acest dispozitiv a fost proiectat pentru a oferi o prelucrare eficientă pentru aplicații multimedia și încorporate.Familia I.MX21 mai largă împărtășește aceeași arhitectură de bază, dar oferă mai multe variante pentru a răspunde nevoilor diferite, cu diferențe în dimensiunile de ambalare, notele termice și opțiunile de conformitate.Aceste variații au permis echilibrarea cerințelor de factor de cost, performanță și de formă menținând în același timp compatibilitatea software -ului în întreaga serie.

Căutați MC9328MX21CVM?Contactați -ne pentru a verifica stocul curent, timpul de plumb și prețurile.

Modele CAD MC9328MX21CVM

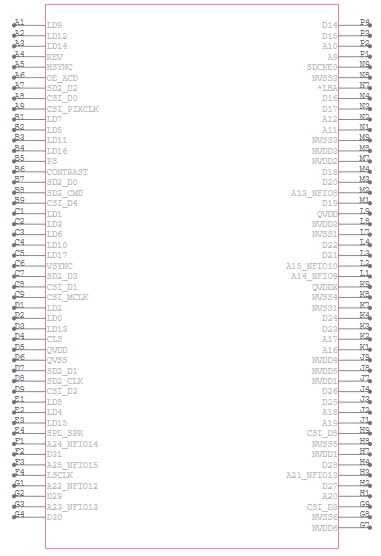

Simbol MC9328MX21CVM

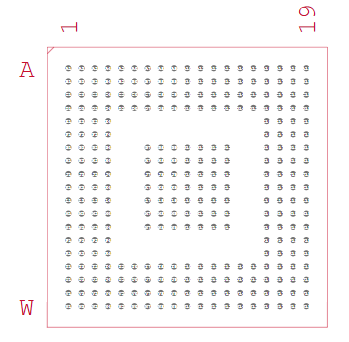

Amprenta MC9328MX21CVM

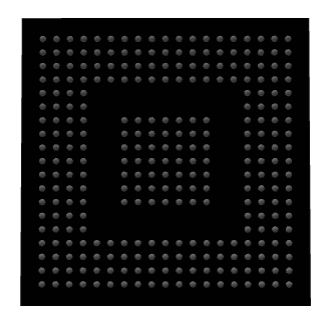

Model 3D MC9328MX21CVM

Caracteristici MC9328MX21CVM

• ARM926EJ-S Procesor Core

MC9328MX21CVM este alimentat de un nucleu ARM926EJ-S care rulează până la 266 MHz, oferind un echilibru de performanță și consum redus de energie.Suportă seturi de instrucțiuni avansate, inclusiv accelerația Java, ceea ce o face potrivită pentru aplicații multimedia și încorporate.

• Cache-uri pe cip

Integrează o memorie cache de instrucțiuni de 16 KB și o memorie cache de date de 16 kb.Acestea ajută la îmbunătățirea vitezei de execuție și a eficienței prin reducerea necesității accesului frecvent al memoriei externe.

• Accelerator multimedia îmbunătățit (Emma)

Dispozitivul include o accelerație video bazată pe hardware, permițând o redare lină a formatelor precum MPEG-4 la rezoluția QVGA și 30 de cadre pe secundă.Aceasta reduce încărcarea CPU și îmbunătățește performanța multimedia generală.

• Suport de afișare avansat

Dispune de un controler LCD încorporat, controler LCD inteligent și interfață senzor CMOS.Aceste module permit manipularea perfectă a afișajelor grafice și a intrărilor camerei pentru dispozitive portabile.

• Interfețe de memorie flexibile

Procesorul acceptă SDRAM, NAND FLASH cu ECC, PCMCIA/CompactFlash și un modul general de interfață externă (EIM).Această flexibilitate facilitează integrarea cu diferite tipuri de stocare în sisteme încorporate.

• Opțiuni bogate de conectivitate

Oferă mai multe interfețe, inclusiv USB On-the-Go, UARTS, SPI, I²C, SSI/I²S pentru audio și un controler cu 1 fire.Cu sloturi duale MMC/SD și suport IRDA, poate gestiona atât comunicații cu fir, cât și wireless.

• Controlul sistemului și calendarul

Dispozitivul integrează cronometre, module PWM, un cronometru de pază și un ceas.Acestea asigură sincronizarea precisă, controlul puterii și stabilitatea sistemului în funcționarea pe termen lung.

• Operație cu putere redusă

MC9328MX21CVM este proiectat cu gestionarea avansată a puterii, susținerea modurilor active, somn și standby.Consumă doar aproximativ 120 mA în timpul funcționării complete și mai puțin de 1 mA în standby, prelungind durata de viață a bateriei în sisteme portabile.

• Fiabilitatea de calitate industrială

Ambalat într-un MAPBGA cu 289 de pini, funcționează pe o gamă largă de temperaturi industriale (–40 ° C până la +85 ° C).De asemenea, îndeplinește calificarea AEC-Q100, asigurând durabilitatea în medii dure.

• Suport integrat de depanare și DMA

Procesorul include o interfață de depanare JTAG și un controler Direct Memory Access (DMA).Aceste caracteristici eficientizează dezvoltarea de software și îmbunătățesc eficiența transferului de date în aplicațiile încorporate.

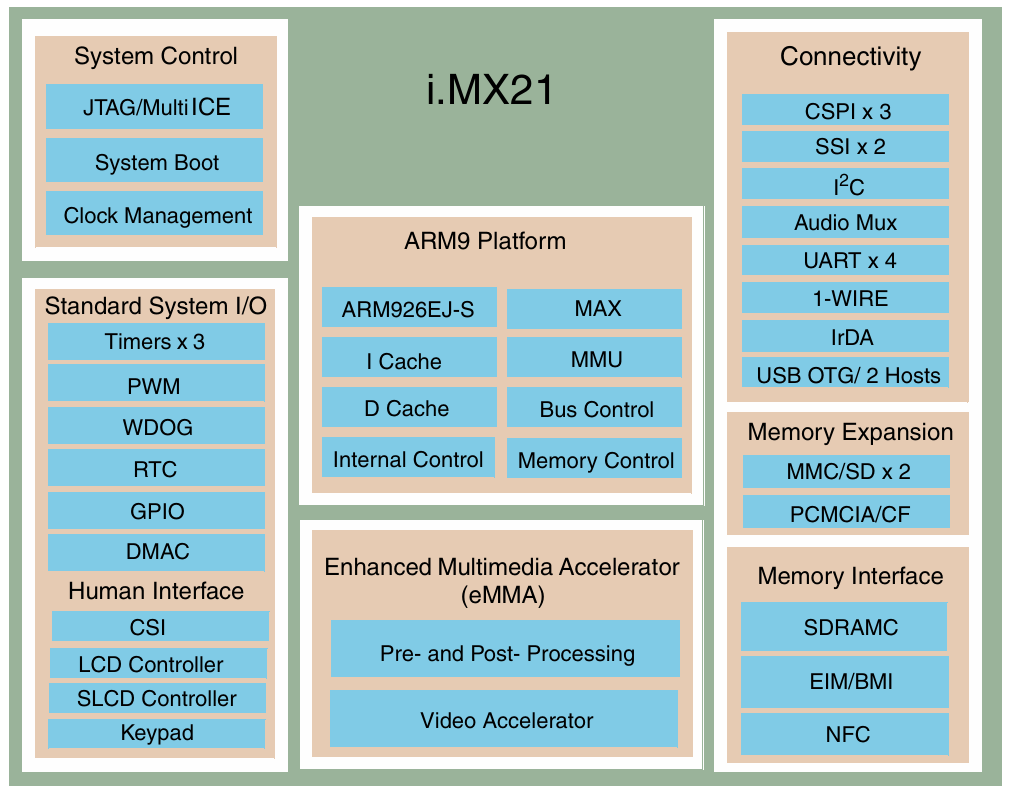

I.MX21 Diagrama blocului

Diagrama blocului I.MX21 a MC9328MX21CVM arată cum este construit cipul și ce funcții acceptă.În centru se află procesorul ARM926EJ-S, cu instrucțiuni încorporate și cache-uri de date, care rulează principalele programe.Blocul de control al sistemului gestionează pornirea, generarea de ceasuri și depanarea, în timp ce blocul I/O standard oferă cronometre, Watchdog, PWM, GPIO și un controler DMA pentru sarcini de bază ale sistemului.Caracteristici de interfață umană, cum ar fi controlerul LCD/SLCD, interfața camerei (CSI) și suportul pentru tastatură permit cipul să se conecteze direct la ecrane și dispozitive de intrare.

Pentru multimedia, Emma Accelerator gestionează redarea și procesarea video, reducând volumul de muncă pe CPU.Conectivitatea este, de asemenea, puternică, cu interfețe USB OTG, UART, SPI, I²C, IRDA, 1-wire și audio pentru conectarea cu periferice și dispozitive externe.Pe partea de memorie, cipul funcționează cu carduri SDRAM, NAND Flash, PCMCIA/CF și MMC/SD, oferind o extindere flexibilă de stocare.În total, I.MX21 combină prelucrarea, multimedia, conectivitatea și suportul de memorie într -o singură platformă eficientă pentru aplicații încorporate.

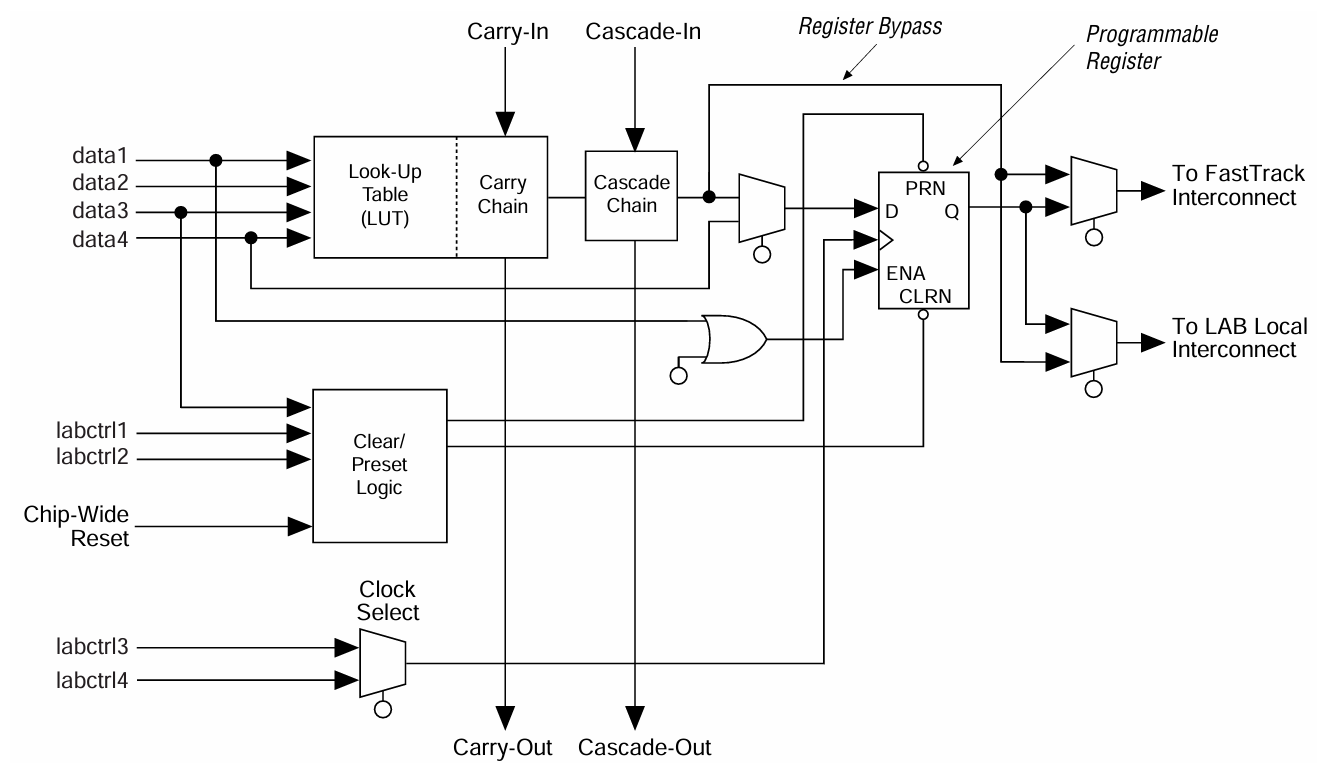

Arhitectura acceleratorului multimedia (EMMA)

Acceleratorul multimedia (EMMA) din MC9328MX21CVM este construit pentru a accelera sarcinile video și imagini, astfel încât miezul principal al brațului să nu fie supraîncărcat.Tabelul de căutare (LUT) este locul în care datele de intrare sunt procesate, în timp ce lanțurile de transport și cascadă ajută la gestionarea operațiunilor de matematică și logică pe mai multe etape.Acest lucru permite cipului să proceseze mai repede pixelii și datele multimedia.Registrul programabil stochează temporar rezultatele și funcționează cu ceasul sistemului, în timp ce logica clară/presetată se asigură că sistemul poate fi resetat sau inițializat corect.Un bloc de selectare a ceasului permite sistemului să aleagă sursa de sincronizare potrivită pentru funcții multimedia.În cele din urmă, ieșirile pot merge fie la o interconectare rapidă pentru transferuri de mare viteză, fie o interconectare locală pentru utilizarea circuitului din apropiere.În total, EMMA face redare video, codificare și procesare a imaginilor mai rapide și mai eficiente, economisind puterea pentru aplicații încorporate.

Specificații MC9328MX21CVM

Tip	Parametru
Producător	NXP USA INC./ Freescale Semiconductor
Serie	i.mx21
Ambalaj	Tavă
Starea părții	Învechit
Procesor de bază	ARM926EJ-S
Numărul de nuclee/lățimea autobuzului	1 miez, pe 32 de biți
Viteză	266 MHz
Controlere RAM	Sdram
Accelerare grafică	Nu
Controlere de afișare și interfață	Tastatură, LCD
USB	USB 1.x (2)
Tensiune - I/O.	1,8 V, 3,0 V
Temperatura de funcționare	-40 ° C ~ 85 ° C (TA)
Tip de montare	Montare la suprafață
Pachet / carcasă	289-LFBGA
Pachet de dispozitive furnizor	289-PBGA (17 × 17)
Interfețe suplimentare	1-wire, i²c, i²s, SPI, SSI, MMC/SD, UART
Numărul produsului de bază	MC9328MX21

Aplicații MC9328MX21CVM

1. Dispozitive multimedia portabile

MC9328MX21CVM este potrivit pentru produse multimedia portabile, cum ar fi playere MP3, PDA-uri de mână și camere digitale.Acceleratorul său multimedia integrat (EMMA) permite redare video lină și procesare audio fără a încărca puternic CPU.Această combinație de performanță și consum redus de energie prelungește durata de viață a bateriei, ceea ce o face ideală pentru electronica de consum din mers.

2.. Smartphone -uri și dispozitive de mesagerie

Cu suport pentru afișaje LCD, interfețe de cameră și mai multe opțiuni de conectare, procesorul este o alegere puternică pentru smartphone -uri și dispozitive de mesagerie.Permite redarea video, streamingul audio și gestionarea eficientă a stocării, care sunt bune pentru comunicarea mobilă.Proiectarea cu putere redusă asigură că aceste dispozitive rămân ușoare, receptive și prietenoase cu bateriile.

3. Electronica de consum și aparatele web

MC9328MX21CVM oferă un amestec echilibrat de conectivitate, expansiune a memoriei și suport multimedia pentru produse precum browsere web portabile, comunicatori wireless și gadgeturi interactive.Suportul USB OTG, MMC/SD și interfețele de rețea oferă flexibilitate în construirea dispozitivelor conectate.Aceste caracteristici îl fac atractiv pentru produsele sensibile la costuri care necesită încă funcționalitate bogată.

4. Aplicații industriale și auto

Datorită intervalului său de temperatură de calitate industrială și fiabilității robuste, MC9328MX21CVM poate fi utilizat și în sistemele industriale și auto încorporate.Suporta afișaje grafice, jurnal de date și interfețe de control în medii în care este necesară o funcționare accidentată.Eficiența puterii sale și mai multe interfețe de I/O permit o integrare ușoară în sistemele de infotain pentru vehicule, unități de control sau instrumente industriale portabile.

5. Sisteme video și supraveghere

Accelerarea hardware-ului și interfața senzorului de cameră a procesorului o fac potrivită pentru sistemele de captare și redare video cu putere redusă.Poate gestiona sarcini de codificare și decodare video, oferind în același timp capacități de stocare și afișare.Acest lucru îl face valoros în supravegherea video la nivel de intrare sau în dispozitivele de monitorizare în care eficiența energetică și dimensiunea compactă sunt esențiale.

MC9328MX21CVM Piese similare

Specificații	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Nucleul procesorului	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Cache pe cip	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache
Suport multimedia	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Interfețe de memorie	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Conectivitate	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE
Tip de pachet	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Pas / dimensiune	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Interval de temperatură	–40 ° C până la +85 ° C	–40 ° C până la +85 ° C	0 ° C până la +70 ° C	0 ° C până la +70 ° C	–30 ° C până la +70 ° C	–30 ° C până la +70 ° C
Grad	Industrial	Industrial	Comercial	Comercial	Extins	Extins
Starea ciclului de viață	Învechit	Învechit	Învechit	Învechit	Învechit	Învechit

Pași de programare MC9328MX21CVM

Înainte de a programa MC9328MX21CVM, este important să înțelegem că acest procesor face parte din familia i.mx21, proiectată cu un amestec de caracteristici multimedia, memorie și conectivitate.Programarea implică atât inițializarea hardware, cât și configurația software pentru a asigura o funcționare stabilă și eficientă a sistemului.

1. Documentația de referință

Primul pas este să revizuiți fișa tehnică și manualul de referință pentru MC9328MX21CVM.Aceste documente oferă detalii despre hărțile de înregistrare, configurarea ceasului, funcțiile PIN și modurile de pornire.Fără aceasta, configurațiile greșite în pașii ulterioare pot provoca eșecuri de pornire sau performanțe instabile.

2. Configurația hardware și boot

Apoi, configurați circuitele de alimentare, intrarea ceasului și resetați în conformitate cu cerințele dispozitivului.Pinii de configurare a portierului determină modul în care procesorul va încărca codul inițial, fie din Flash, NAND Flash sau surse de serie.Configurarea corectă în această etapă asigură că procesorul are o cale de execuție validă după resetare.

3. multiplexarea pinului (configurarea I/O)

MC9328MX21CVM utilizează pini multiplexați, ceea ce înseamnă că un pin poate servi mai multe funcții.Prin registrele de control al multiplexării funcționale (FMCR), alocați pini perifericilor precum UART, SPI sau LCD.Configurația I/O corectă este importantă pentru comunicarea perifericilor așa cum era de așteptat.

4. Inițializarea ceasului și cronometrului

Procesorul necesită surse de ceas pentru modulele de bază, periferice și multimedia.Configurarea modulului de generare a ceasului asigură că fiecare subsistem rulează la viteza corectă.Cronometre și paznici pot fi apoi activate pentru a oferi calendarul și siguranța sistemului.

5. Configurația memoriei

Memoria externă, cum ar fi SDRAM, NAND FLASH sau MMC/SD, trebuie să fie inițializată cu semnalele de sincronizare și de control potrivite.Procesorul acceptă corectarea erorilor (ECC) pentru ca NAND să îmbunătățească fiabilitatea.Configurarea corectă a memoriei permite sistemului să încarce și să stocheze codul sau datele în mod eficient.

6. Inițializare periferică

După memorie, activați și configurați periferice standard precum UARTS, USB OTG, I²C și interfețe audio.Fiecare modul este controlat prin registre dedicate, unde sunt definite rate de transfer, moduri de transfer și setări de întrerupere.Acest pas permite sistemului să se conecteze și să interacționeze cu dispozitivele externe.

7. Bootloader sau încărcare de sistem de operare

Odată ce hardware -ul este stabil, încărcați bootloader -ul sau sistemul de operare în SDRAM sau FLASH.Bootloader stabilește mediul de execuție și indică contorul programului către adresa corectă.În acest moment, procesorul poate începe să ruleze aplicații la nivel de utilizator.

8. Configurația acceleratorului multimedia

Dacă sunt necesare funcții multimedia, trebuie configurate acceleratorul multimedia îmbunătățit (EMMA) și controlerele LCD/CSI.Aceste blocuri hardware gestionează redarea video, captarea imaginilor și actualizările afișate.Utilizarea acestora descarcă sarcini grele de procesare de la CPU și îmbunătățește eficiența.

9. Debugging și validare

Odată cu funcționarea de bază și perifericele, utilizați JTAG sau instrumente de depanare similare pentru a testa sistemul.Verificați dacă memoria citește/scrie, ieșirile periferice și funcțiile multimedia funcționează așa cum este prevăzut.Debugarea în această etapă asigură stabilitatea înainte de a se implementa în aplicare.

10. Optimizarea puterii și performanței

În cele din urmă, configurați moduri de putere redusă și activați paznicul pentru siguranța sistemului.Utilizarea controlerelor DMA pentru transferuri de date reduce, de asemenea, încărcarea procesorului și crește eficiența.Optimizarea atât a puterii, cât și a performanței ajută la prelungirea duratei de viață a bateriei în aplicații portabile, păstrând în același timp sistemul.

MC9328MX21CVM Avantaje și dezavantaje

Avantaje

• Manevrarea eficientă a LCD cu reducere inteligentă a economiei.

• Camera și procesarea video asistată de hardware reduce încărcarea procesorului.

• Suport de memorie NAND + SDRAM rentabil.

• Integrarea socială bine echilibrată a multimedia, memoriei și I/O.

• Consum redus de energie ideală pentru dispozitive portabile.

Dezavantaje

• Utilizează mai vechi ARM9 Core, performanțe limitate conform standardelor de astăzi.

• Suport de software modern și ecosistem limitat.

• Fără scalabilitate cu funcții avansate, cum ar fi multi-core sau GPU.

• Dispozitiv învechit, mai greu de sursă pentru noi modele.

• Mai puțin rezistent la viitor pentru dezvoltarea produsului pe termen lung.

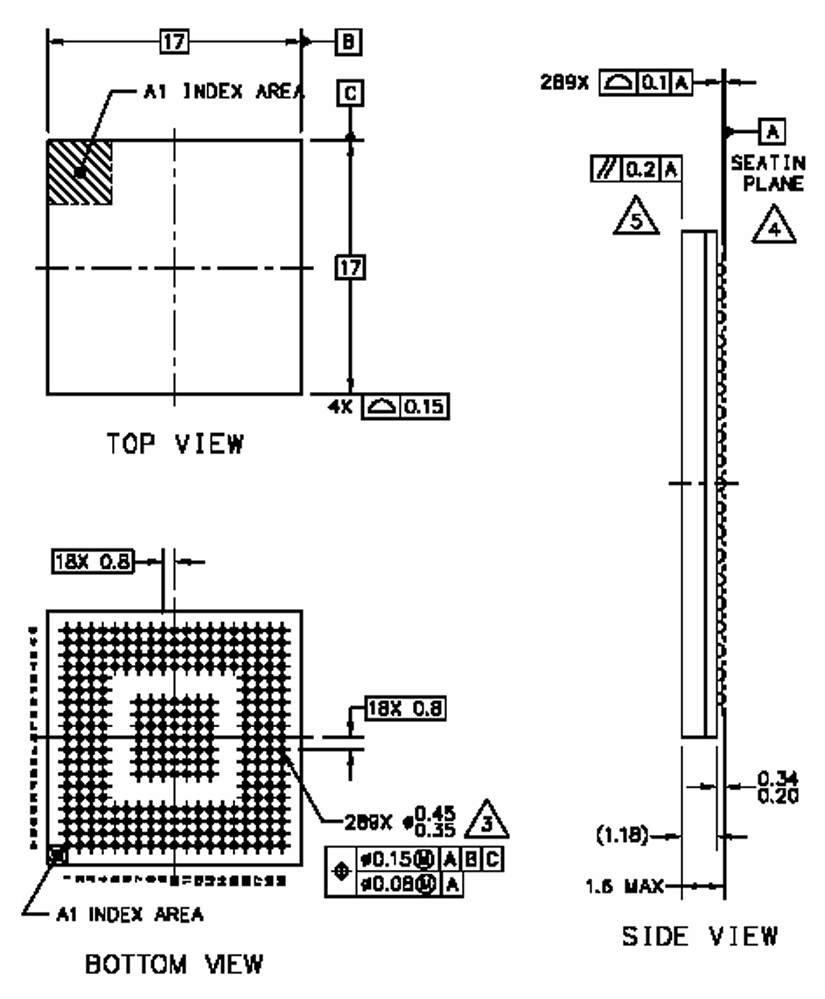

Dimensiuni de ambalare MC9328MX21CVM

Tip	Parametru
Tip de pachet	LFBGA (BGA cu profil cu profil scăzut)
Mărimea corpului (L × W)	17 mm × 17 mm
Pitch cu bilă	0,8 mm
Număr de mingi	289
Diametrul bilei	0,35 mm - 0,45 mm
În general, înălțimea pachetului	1,6 mm (max)
Înălțimea scaunelor	0,20 mm - 0,34 mm
Marcaj index (colțul A1)	PIN 1 Indicator de orientare
Aspectul mingii	18 × 18 grilă cu golul central
Tip de montare	Montare la suprafață

Producător MC9328MX21CVM

MC9328MX21CVM a fost inițial dezvoltat și fabricat de Freescale Semiconductor, o companie care s-a specializat în procesoare încorporate și soluții cu sistem pe chip.În 2015, Freescale a fost achiziționată de NXP Semiconductors, un lider global în conectivitate sigură și tehnologii de procesare încorporate cu sediul central în Olanda.Astăzi, NXP este producătorul oficial și custodul familiei I.MX21, inclusiv MC9328MX21CVM și oferă toate documentația tehnică, fișele tehnice și suportul moștenitor pentru acest dispozitiv.În timp ce partea este acum învechită, NXP continuă să mențină informații despre produs pentru clienții pe termen lung și direcționează proiectanții către familiile sale I.MX mai noi ca înlocuitori.

Concluzie

MC9328MX21CVM combină un nucleu ARM9, suport video și afișaj, flexibilitate a memoriei și multe opțiuni de conectare pentru a oferi performanțe fiabile cu o utilizare redusă a puterii.Poate fi programat în pași clare, de la configurarea puterii și setările PIN la memorie, periferice, multimedia și testarea sistemului.Punctele sale forte sunt eficiența energiei electrice, manipularea multimedia și suportul larg de I/O, în timp ce limitele sale sunt un nucleu mai vechi și un suport software mai puțin modern.Chiar dacă acum este învechit, este încă util pentru menținerea sistemelor mai vechi, iar NXP oferă îndrumări pentru trecerea către procesoare I.MX mai noi.

Fișă de date pdf

Piese de date MC9328MX21CVM:

MC9328MX21 Produs Brief.pdf
