MCB vs MCCB vs RCCB vs ELCB: Ghid de comparație complet

Aveți nevoie de dispozitive de protecție a circuitelor pentru a vă menține sistemul electric în siguranță și fiabil.În acest articol, veți afla ce sunt MCB, MCCB, RCCB și ELCB, cum funcționează și cum diferă unul de celălalt.Veți vedea, de asemenea, unde este utilizat fiecare dispozitiv și ce îl face potrivit pentru diferite situații.

Catalog

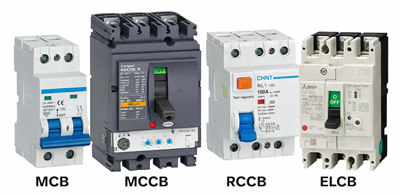

Figura 1. MCB vs MCCB vs RCCB vs ELCB

Ce este un MCB (întrerupător în miniatură)?

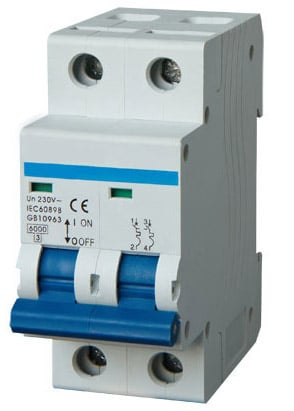

Figura 2. MCB (întrerupător în miniatură)

Un întrerupător de circuit miniatural (MCB) este un dispozitiv de protecție electrică automat utilizat pentru a proteja circuitele de joasă tensiune împotriva deteriorării.Funcționează prin întreruperea alimentării electrice atunci când curentul depășește un nivel sigur.Acest lucru ajută la prevenirea supraîncălzirii cauzate de condițiile de suprasarcină, cum ar fi prea multe dispozitive conectate la un circuit.De asemenea, protejează împotriva scurtcircuitelor, unde o creștere bruscă a curentului poate deteriora cablurile și echipamentele.MCB se declanșează rapid și deconectează circuitul pentru a opri riscul suplimentar.Este utilizat pe scară largă în case și clădiri mici, deoarece este fiabil și ușor de resetat după declanșare.

Ce este un MCCB (întrerupător cu carcasă turnată)?

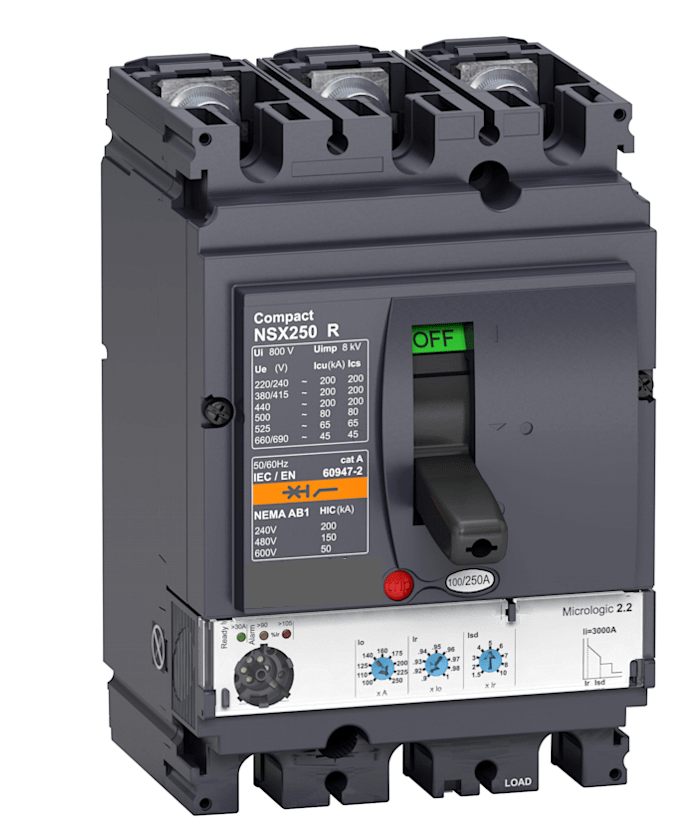

Figura 3. MCCB (întrerupător cu carcasă turnată)

Un întrerupător de circuit cu carcasă turnată (MCCB) este un tip de întrerupător de circuit conceput pentru a gestiona niveluri mai mari de curent în sistemele electrice.Este folosit pentru a proteja circuitele și echipamentele în aplicații în care este necesară mai multă putere.MCCB poate întrerupe fluxul excesiv de curent pentru a preveni deteriorarea cauzată de suprasarcină sau condiții de defecțiune.Una dintre caracteristicile sale cheie este setările de declanșare reglabile, care permit utilizatorilor să controleze când întrerupătorul va deconecta circuitul.Acest lucru îl face potrivit pentru sistemele care au nevoie de protecție flexibilă în funcție de cerințele de sarcină.MCCB-urile sunt utilizate în mod obișnuit în configurații electrice mai mari, unde este necesară o protecție de capacitate mai mare.

Ce este un RCCB (întrerupător de curent rezidual)?

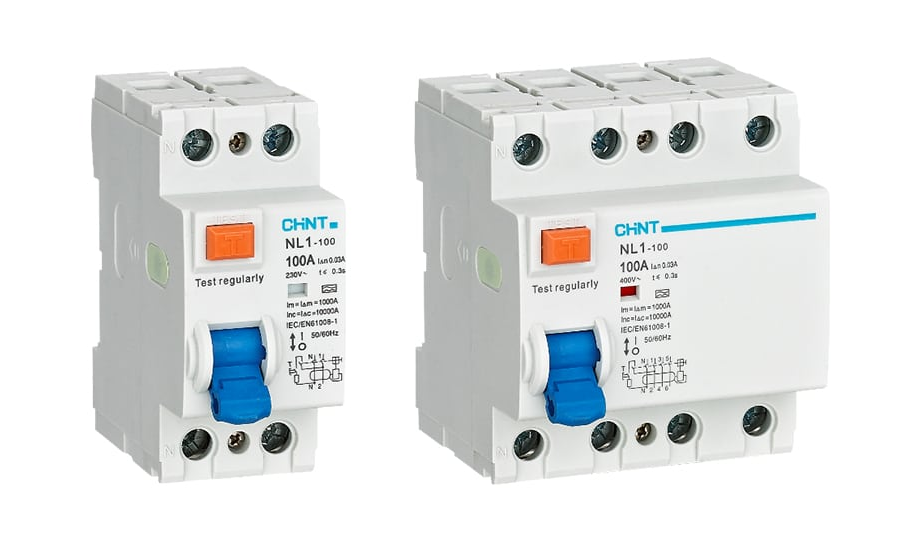

Figura 4. RCCB (întrerupător de curent rezidual)

Un întrerupător de curent rezidual (RCCB) este un dispozitiv de siguranță utilizat pentru a proteja oamenii de șoc electric.Funcționează prin detectarea curentului de scurgere, care apare atunci când electricitatea curge în afara căii prevăzute.Când acest dezechilibru este detectat, RCCB deconectează rapid sursa de alimentare.Acest lucru ajută la prevenirea rănilor grave sau a accidentelor mortale cauzate de defecțiuni electrice.RCCB-urile sunt foarte sensibile și pot răspunde la curenți mici de scurgere într-un timp scurt.Sunt instalate în mod obișnuit în case și clădiri pentru a îmbunătăți siguranța electrică.

Ce este un ELCB (Earth Leakage Circuit Breaker)?

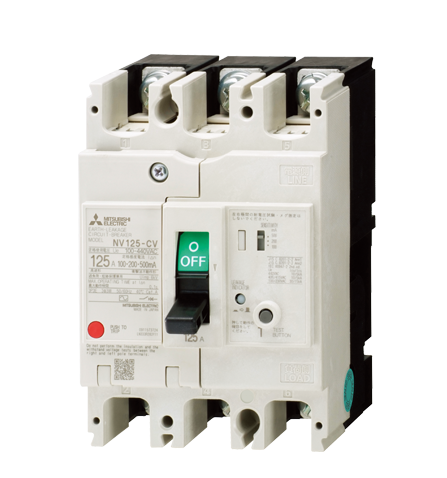

Figura 5. ELCB (Disjunctor de scurgere la pământ)

Un întrerupător de scurgere la pământ (ELCB) este un dispozitiv utilizat pentru a detecta scurgerile de curent la pământ.Funcționează prin monitorizarea defecțiunilor electrice care pot cauza curgerea curentului prin căi neintenționate.Când este detectată o astfel de scurgere, ELCB întrerupe alimentarea cu energie pentru a reduce riscul.Există două tipuri principale de ELCB: acţionate cu tensiune şi acţionate cu curent.Fiecare tip răspunde diferit la condițiile de scurgere la pământ.ELCB-urile sunt utilizate pentru a îmbunătăți siguranța în sistemele electrice în care protecția la împământare este importantă.

Diferența dintre MCB și MCCB

Caracteristică	MCB	MCCB
Gama de evaluare a curentului	0,5 A până la 100 A	16A până la 2500A
Tensiune nominală	Până la 240/415 V AC	Până la 600 V AC (diferă în funcție de model)
Setări de călătorie	Fix (setat din fabrică)	Ajustabil (termic și magnetic)
Capacitate de rupere	6kA până la 16kA	25 kA până la 100 kA
Stalpi disponibili	1P, 2P, 3P, 4P	1P la 4P
Tip de montare	Montat pe șină DIN	Montat pe panou/bază
Dimensiunea fizică	Mic (modular)	Mare (carcasă turnată)
Protecție termică	Bandă bimetală fixă	Deplasare termică reglabilă
Protecție magnetică	Deplasare instantanee fixă	Deplasare magnetică reglabilă
Stingerea arcului	Jgheab de bază cu arc	Sistem avansat de jgheaburi cu arc
Mecanism de operare	Comutator	Comutator sau mecanism motorizat
Metoda de resetare	Resetare manuală	Resetare manuală sau de la distanță
Suport accesorii	Limitat (contacte auxiliare)	Extensiv (călătorie în șunt, UV eliberare, alarme)
Domeniu de aplicare	Rezidential si usor comercial	Industrială și grea comercial
Coordonarea selectivității	Limitat	Ridicat (sprijină coordonarea studii)

Diferența dintre RCCB și ELCB

Caracteristică	RCCB (Circuit de curent rezidual întrerupător)	ELCB (Circuit de scurgeri la pământ întrerupător)
Principiul detectării	Măsoară dezechilibrul curent (faza vs neutru)	Măsoară tensiunea la pământ sau curent de scurgere (tip tensiune/curent)
Cantitatea de operare	Curent rezidual (IΔ)	Tensiune la pământ (V) sau scurgere curent (tipuri mai vechi)
Interval tipic de sensibilitate	10mA, 30mA, 100mA, 300mA	50mA până la 500mA (variază foarte mult)
Precizia pragului de deplasare	±5% până la ±10%	±20% sau mai mult
Timp de răspuns	≤30 ms (pentru dispozitive 30mA)	50–200 ms
Dependența de tensiune	Independent de tensiunea la pământ	Tipul de tensiune necesită corespunzătoare tensiunea la pământ
Cerință de fir de împământare	Nu este necesar pentru funcționare	Necesită pământ adecvat conexiune
Acoperire de protecție	Detectează toate căile de scurgere (inclusiv contact indirect)	Limitat la revenirea defecțiunilor prin firul de împământare
Capacitate de protecție împotriva șocurilor	Ridicat (30mA protejează omul corp)	Moderat (mai puțin fiabil pentru protectie la socuri)
Standard de instalare	Folosit pe scară largă în IEC modern sisteme	În mare parte învechit în modern standardele
Tipuri disponibile	Tipuri AC, A, F, B	Acționat cu tensiune și acționat cu curent (mai vechi)
Fals Tripping	Scăzut (design stabil)	Mai mare (afectat de extern perturbații de tensiune)
Opțiuni de selectivitate	Disponibil (RCCB cu întârziere)	Limitat sau nu este disponibil
Domenii de aplicare	Rezidential, comercial, industriale	Instalații mai vechi, moștenire sisteme
Cerință de întreținere	Scăzut (buton de testare periodic verifica)	Mai înalt (sistemul de pământ trebuie să fie verificate regulat)
Respectarea codurilor moderne	Complet compatibil (IEC/BS standarde)	În mare parte neconform sau depreciat

Aplicații ale MCB MCCB RCCB și ELCB

1. Sisteme electrice rezidentiale

MCB-urile și RCCB-urile sunt utilizate pe scară largă în case pentru a proteja cablurile și oamenii.Acestea ajută la prevenirea incendiilor electrice și la reducerea riscului de șoc electric.Aceste dispozitive sunt instalate în tablouri de distribuție pentru siguranță zilnică.Utilizarea lor asigură o alimentare stabilă și sigură cu energie în gospodării.

2. Clădiri Comerciale

Configurațiile comerciale necesită protecție fiabilă pentru iluminat, HVAC și echipamente de birou.MCCB-urile sunt adesea folosite din cauza solicitărilor de sarcină mai mari.RCCB-urile adaugă un strat suplimentar de siguranță pentru spațiile comune.Această combinație asigură atât protecție operațională, cât și personală.

3. Facilități industriale

Industriile folosesc MCCB-uri pentru a gestiona mașinile grele și sistemele de mare putere.Aceste dispozitive gestionează curenți mari și protejează echipamentele scumpe.Protecția fiabilă este importantă pentru a evita întreruperile și deteriorarea.Utilizarea corectă îmbunătățește productivitatea și siguranța sistemului.

4. Panouri electrice de distribuție

Toate cele patru dispozitive pot fi utilizate în panourile de distribuție, în funcție de designul sistemului.Ele ajută la gestionarea și protejarea mai multor circuite de defecțiuni.Aranjarea corectă asigură o distribuție organizată și sigură a energiei.Acest lucru este bun atât pentru sistemele mici, cât și pentru cele mari.

5. Medii în aer liber și dure

Unele instalații necesită protecție în condiții dificile, cum ar fi umiditatea sau praful.MCCB-urile și ELCB-urile pot fi utilizate în funcție de nevoile sistemului.Aceste dispozitive ajută la menținerea siguranței chiar și în medii instabile.Alegerea dispozitivului potrivit asigură performanță pe termen lung.

6. Instalaţii specializate de siguranţă

Anumite zone necesită măsuri suplimentare de siguranță, cum ar fi atelierele sau locațiile umede.RCCB-urile sunt utilizate în mod obișnuit pentru a reduce riscul de șoc în astfel de medii.ELCB-urile pot fi utilizate și acolo unde este necesară monitorizarea scurgerilor la pământ.Aceste aplicații se concentrează pe protejarea vieții umane și a echipamentelor.

Concluzie

Fiecare dispozitiv de protecție a circuitelor servește un scop distinct, de la protejarea cablajului și a echipamentelor până la protejarea oamenilor de șoc electric.MCB-urile și MCCB-urile gestionează protecția la suprasarcină și scurtcircuit la diferite niveluri de capacitate, în timp ce RCCB-urile și ELCB-urile se concentrează pe scurgeri și defecțiuni de împământare.Diferențele lor de sensibilitate, răspuns și aplicare le fac potrivite pentru medii specifice, cum ar fi sisteme rezidențiale, comerciale și industriale.Selectarea dispozitivului corect depinde de sarcină, cerințele de siguranță și condițiile sistemului pentru a asigura o protecție eficientă și fiabilă.
